АКИП-6306, АКИП6306, АКИП 6306

Микроомметры, Миллиомметры, Омметры

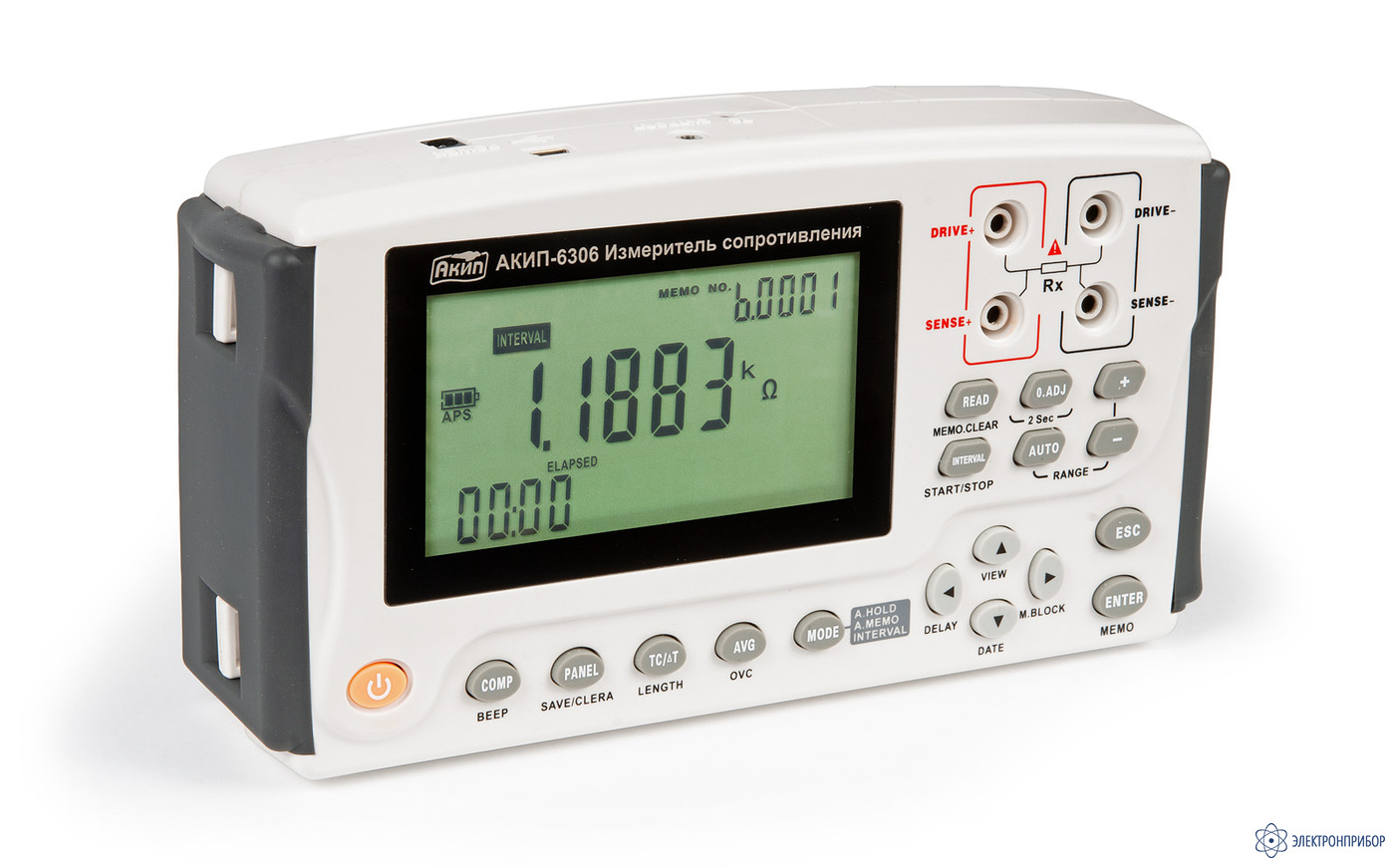

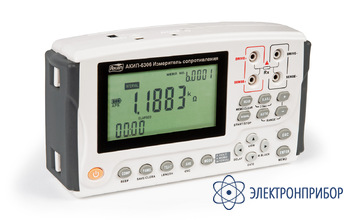

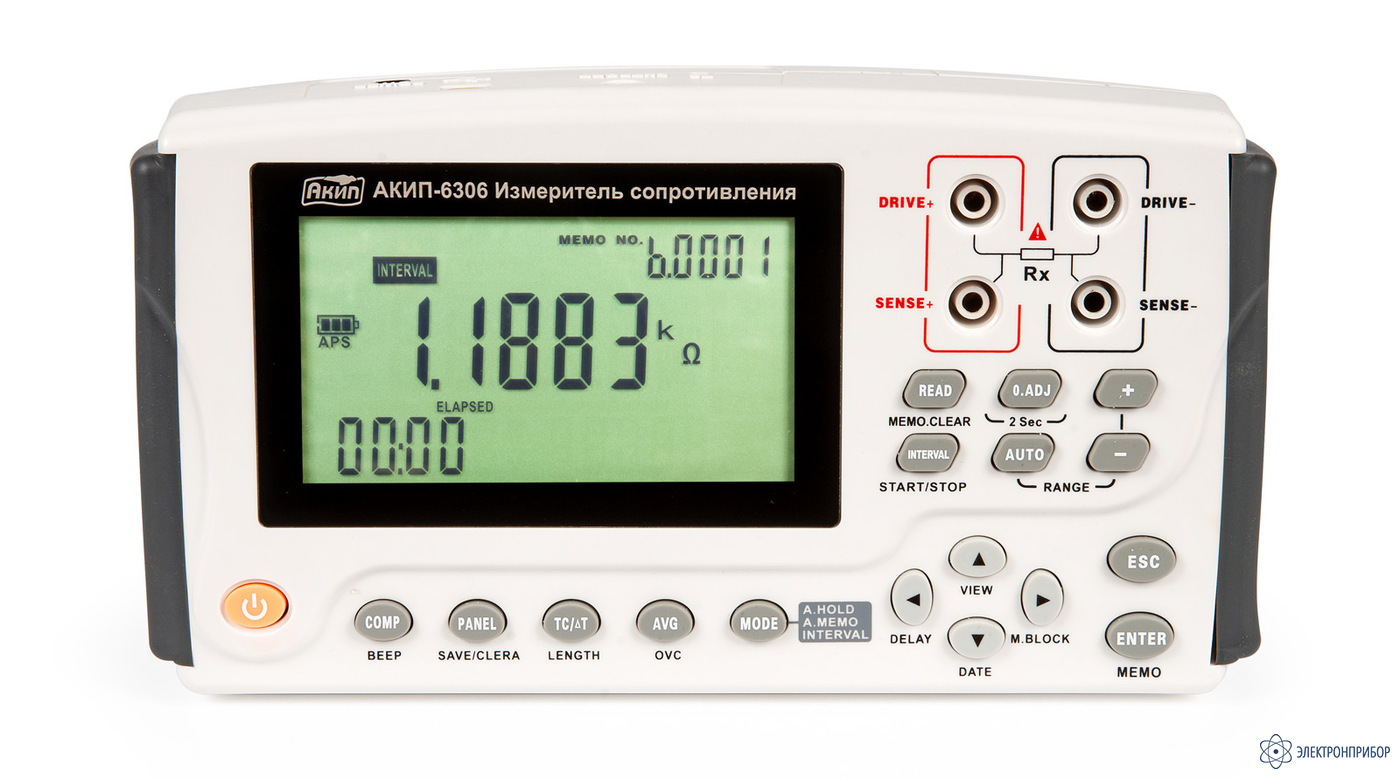

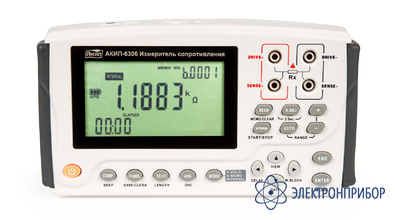

АКИП-6306 — измеритель сопротивления

Код товара: 52546
  • 2-3 дня
    80928-21

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      80928-21 до 24.02.2026

    • Производитель

      АКИП

    Описание измерителя сопротивления АКИП-6306:

    АКИП-6306 использует четырехпроводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик.

    Прибор обеспечивает коррекцию по температуре (Temperature compensation), что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения (Offset Voltage Compensation/ OVC). Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термоЭДС (thermal emf) или в следствии внутреннего смещения прибора при измерении.

    Особенности эксплуатации:

    • Полная автономность, компактные размеры;
    • Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений);
    • Проверка цепей заземления электромобилей и ТС на электрической тяге (приводе);
    • Определение длины кабеля (Length Conversion Function)*;
    • Измерение сопротивления катушек и намоточных изделий (большой эл./мотор, трансформатор, индуктор и пр.).

    *- Измерение длины провода (measuring conductor length /функция преобразования в расстояние) В целевых приложениях измерений протяженности цепи (например, длины кабеля) эта функция преобразует измеренное сопротивление в линейный размер проводника при помощи значения удельного сопротивления проводника известного сечения (Ом/м) для отображения длины.

    Возможность тестирования малым током в чувствительных приложениях (100 мА/ режим Lo): Когда производится измерение с тестовым током ≥300 мА, то загорается индикатор «300 mA»*

    * при измерении сопротивления контактных соединений и металлосвязи (контакты разъема, сварные стыки, болтовые присоединения, подключения «под винт»), например в силовых проводниках питания и кабелях заземления, которые желательно измерять с использованием максимального тока, который только могут выдержать эти цепи.

    Следующие аргументы объясняют причины:

    Даже в соединении полностью свободным от аномалий, сравнительно высокое сопротивление может быть указано в нижней ток измерений. Это объясняется оксидной пленки, которая создается вокруг контакта, хотя оно не используется.

    Даже если она считается, что не аномалия встречается с помощью небольшой ток, Секции связи иногда плавятся при большой ток. Эта проблема возникает из-за локального разогрева в цепи, вызванного протеканием большого тока при высоком сопротивлении в некоторых точках.

    Особенности измерителя сопротивления АКИП-6306:

    • Портативный измеритель сопротивления ( по постоянному току Rdc);
    • Диапазон измерений: 0,1 мкОм – 3 МОм (10 пределов);
    • Базовая погрешность измерения:  ± 0,02% ;
    • Максимальное разрешение:  0,1 мкОм;
    • Тест-сигнал: постоянный ток (до 1А);
    • Измерение в абсолютных и относительных (%) единицах;
    • 4-х проводная схема измерения, установка «0»-показаний (Zero adj);
    • Скорость измерения:  5 изм./с;
    • Функции корреляции температуры: термокомпенсация (correction/ TC )/ термопреобразование (conversion/ ΔT);
    • Ручной и автоматический (AutoRange) выбор диапазона;
    • Режимы измерения: непрерывно, однократно, усреднение (2-20);
    • Встроенный регистратор (Logger) с рег. выборкой (0,1- 99,9с);
    • Внутренняя память 6000 ячеек (10 блоков);
    • Режим  «Компаратор»/ Comp  (допусковая сортировка с рег. звук. сигнализацией);
    • Запись и воспроизведение до 9 профилей настроек;
    • Встроенный таймер (дата/ время);
    • ЖК- дисплей, 5 ½  разрядов («макс. 35.000»);
    • Батарейное питание (Li-ion/ 1700 мАч), автовыключение;
    • Ресурс автономной работы (ток 1 А): ~6-7 часов;
    • Возможно питание от батарей 1,5В (8 шт);
    • Интерфейс: USB.

  • Технические характеристики измерителя сопротивления АКИП-6306:

    Параметр Значение
    Сопротивление
    Диапазон измерений 0,1 мкОм…3,2 МОм
    Пределы измерений (Ом) 3 m 30 m 300 m 3 30 300 3 к 30 к 300 к 3 М
    Разрешение (Ом) 0,1μ 1μ 10μ 100μ 1m 10m 100m 1 10 100
    Тестовый ток
    (постоянный)    		 1 мкА…1 А (режим «Hi»);
    возможность ограничения тока (100мА / уровень «LO»)
    Напряжение  (ХХ) < 1 В …<5,5 В
    Погрешность измерений ±(0,02 % ·Rx + 0,001%·Rпр)
    Запуск
    Запуск измерений Внутренний, Авто
    Компарирование (СОМР)
    Допусковый контроль  в абсолютных (Abs) и относительных  единицах (%): High/ In/ LOW
    Обеспечивается допусковая сортировка с рег. звук. сигнализацией:
    Hi (Изм.> upper limit), IN  (в допуске),  Lo (lower limit > Изм.)
    Память
    Экранная  информация 10 групп  (А….L)  х100 результатов (1000 ячеек); режим - Ручной/ Авто
    Регистратор  данных 6000 ячеек (10 групп),  регулируемый выборки (0,1 - 99,9с)
    Дополнительные функции
    Режим сбора данных Автоудержание (Auto-Hold), усреднение (Avg 2…20), уст. «0»-показаний (Zero adj), автосохранение (autoMemorySave), автовыключение питания (APS), задержка запуска измерений (DelayTime = 10-30-50-100-300-500-1000мс)
    Измерения Компенсация паразитной термоЭДС (OVC/Offsetvoltagecompensation),   корреляция температуры (термокомпенсация/ TC, термопреобразование/ ΔT),
    определение длины кабеля методом пересчета  (Length Conversion Function)
    Дисплей
    Тип экрана ЖК- дисплей (монохромный)
    Формат индикации 5 ½  разрядов,   максимально «35.000» (3 цифровых шкалы)
    Размер диагональ 11 см
    Общие данные
    Скорость измерения 5 изм./с   (80мс)
    Память   9 настроек  (запись/ вызов профиля)
    Интерфейс USB
    Тип входных гнезд гнезда 4 мм
    Напряжение питания 12 В  (Li-ion аккумуляторной батарея 1700мАч) или 1,5 В х 8 шт (тип АА/ LR6)
    Габариты (Ш*В*Г) 208 х 52 х 120мм
    Масса 1 кг

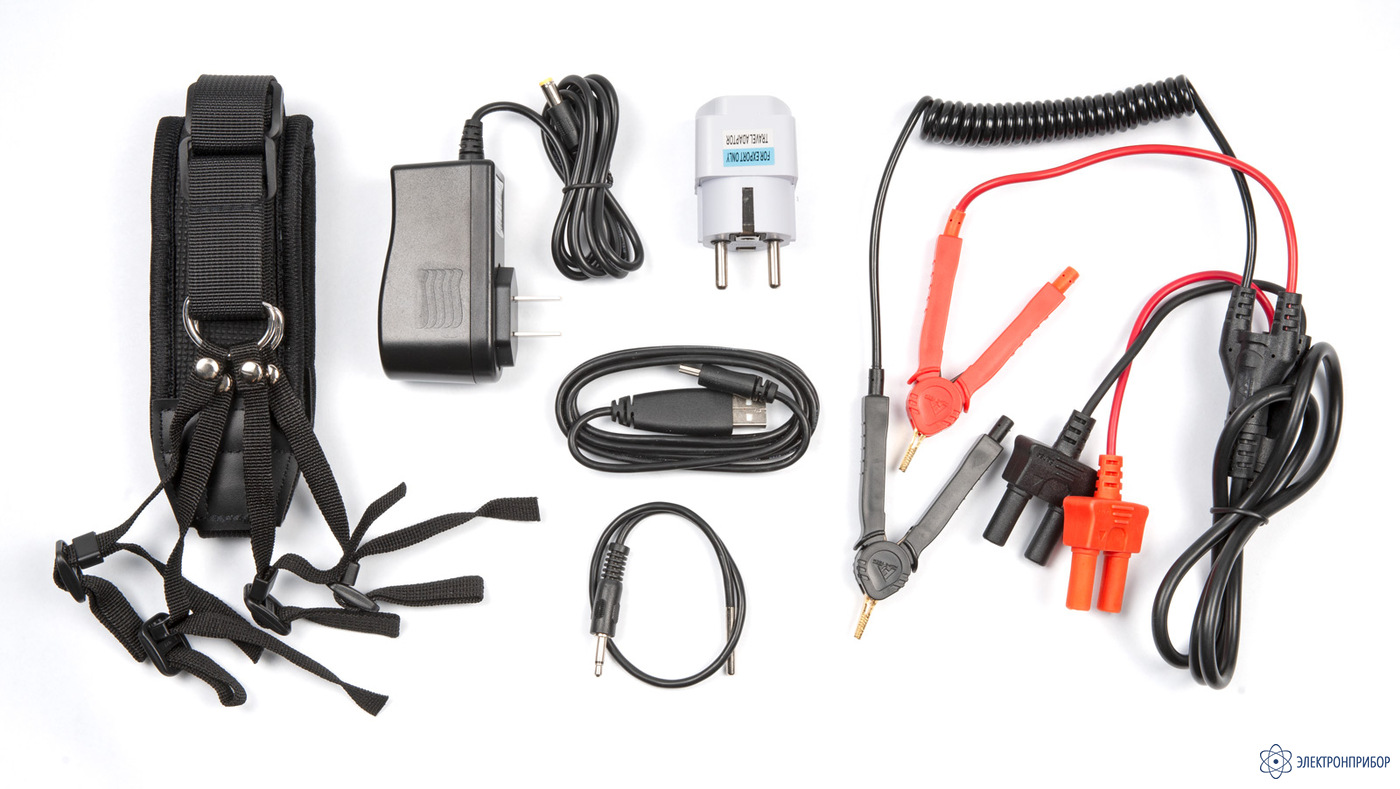

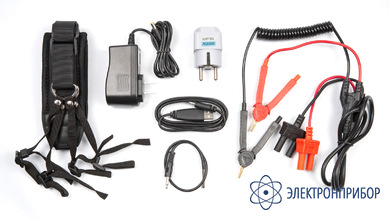

  • Комплект поставки АКИП-6306

    № Наименование Количество
    1 Измеритель сопротивления АКИП-6306 1
    2 Шнур питания 1
    3 Четырехпроводный змерительный кабель «вилка-пробник» х «крокодилы» 1
    4 Интерфейсный кабель USB 1
    5 Термодатчик 9348Т 1
    6 Аккумуляторная батарея 1
    7 Тканевая сумка с ремешком 1
    8 Руководство по эксплуатации 1
    9 ПО CD-диск 1
