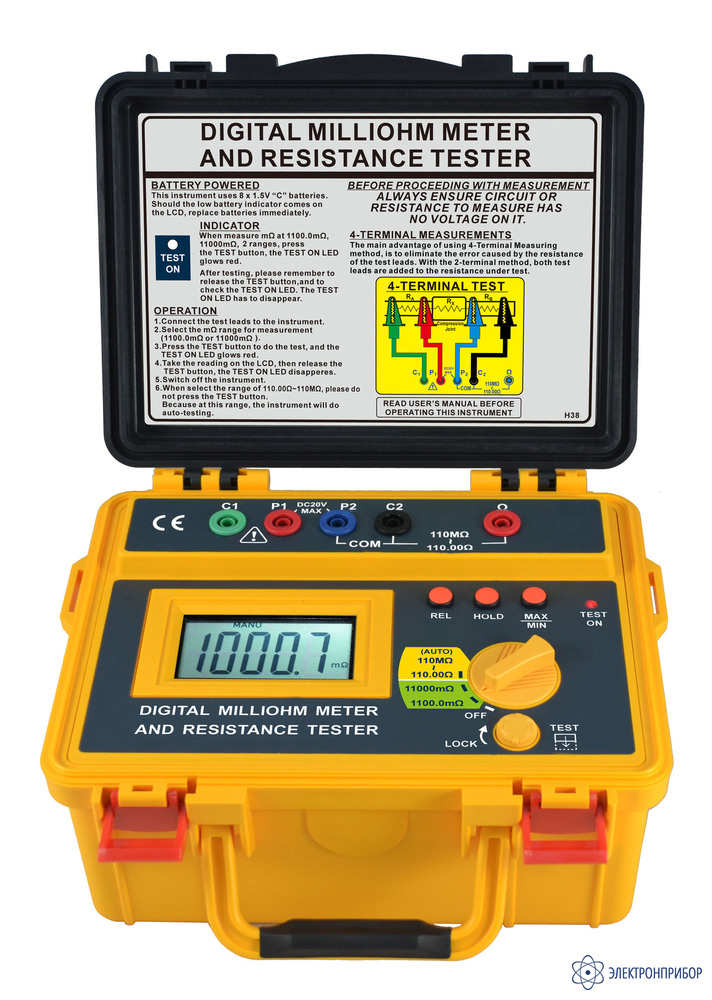

4338 mO — миллиомметр

Код товара: 49904
  • Описание миллиомметра 4338 mO:

    4338 mO (миллиомметр/ измеритель сопротивления) является портативным прибором с функциональностью «2 в 1».

    В режиме «mΩ» измеритель обеспечивает тестирование сопротивления низкоомных цепей (шины заземления, контакты присоединения и переходные сопротивления, металлосвязь) по 4-х проводной схеме измерения (базовая погрешность ± 0,8 %). В данном режиме измеритель имеет 2 диапазона: 0,1 мОм-1,1 Ом (макс. разреш. 0,1 мОм) / 1 мОм-11 Ом (макс. разреш. 1 мОм).

    В режиме измерение сопротивления (R) предусмотрено 7 диапазонов:110 Ом/ 1,1/ 11/ 110 кОм /1,1/ 11/ 110 МОм (автовыбор), 2-х проводная схема (погрешность измерений ± 1,2 … ± 8 %). Разрешение в зав. от диапазона: 10 / 100 мОм/ 1/ 10/ 100 Ом/ 1/ 100 кОм (соответственно).

    Предусмотрено автоудержание результата измерения (HOLD), режим регистрации МАКС/ МИН значений, относительные измерения (Rel), функция автоустановки «0»-показаний (Auto-zero), предупреждение об опасном напряжении в цепи, защита от перегрузки. Измеритель имеет батарейное питание (1,5 В х 8 шт) с функцией автовыключения. Результаты измерений отображаются на 5 разрядном ЖК-индикаторе (68 х 34 мм).

    В процессе измерений прибор обеспечивает постоянный ток в тестируемой цепи, который является стабильным для проведения точных измерений низкоомных цепей. На панели прибора имеется 5 гнезд, включая терминал «Ω». Тестовый ток выдается на объект измерений через токовые клеммы С1 (+) и С2 (-). Падение напряжений на измеряемом сопротивлении проводится на потенциальных клеммах Р1 (+) и Р2(-). В зависимости от режима используется требуемый соединительный кабель из комплекта поставки: AL-34B (для 4-х проводных измерений), AL-33B (для 2-х проводных измерений).

    Особенности миллиомметра 4338 mO:

    • Функциональность: «2 в 1» (миллиомметр/ измеритель сопротивления);
    • Измерение сопротивления низкоомных цепей (mΩ): шины заземления, контакты присоединения и переходное сопротивление, 4-х проводная схема измерения (± 0,8 %);
    • 2 диапазона: 0,1 мОм-1,1 Ом (максимальное разрешение 0,1 мОм) / 1 мОм-11 Ом (максимальное разрешение 1 мОм);
    • Измерение сопротивления (R): 7 диапазонов -110 Ом/ 1,1/ 11/ 110 кОм /1,1/ 11/ 110 МОм (автовыбор), 2-х проводная схема (± 1,2 …± 8 %);
    • Автоудержание результата измерения (HOLD), режим МАКС/ МИН;
    • Относительные измерения (Rel), функция автоустановки «0»- показаний (Auto-zero);
    • Предупреждение об опасном напряжении в цепи, защита от перегрузки;
    • Микропроцессорное управление, индикация режимов и состояний;
    • Батарейное питание: 12 В постоянного (8 шт х 1,5 В), автовыключение;
    • Компактность, надёжность.
  • Технические характеристики миллиомметра 4338 mO:

    Параметр Значение
    Миллиометр «mΩ»
    Диапазон измерений 0,1 мОм - 1,1 Ом 1 мОм - 11 Ом
    Дискретность установки 100 мкОм 1 мОм
    Разрешение 100 мкОм 1 мОм
    Погрешность измерения ± (0,8 % + 4 е.м.р.)
    Схема измерений 4-х проводная
    Сопротивление «R»
    Пределы измерений 110 Ом/ 1,1/ 11/ 110 кОм/ 1,1/ 11/ 110 МОм
    Разрешение 10 / 100 мОм/ 1/ 10/ 100 Ом/ 1/ 100 кОм
    Погрешность измерения ± (1,2 % + 3 е.м.р.) для диапазона 0…2 МОм
    ± (2,0 % + 4 е.м.р.) для диапазона 2…40 МОм
    ± (8,0 % + 4 е.м.р.) для диапазона 40…110 МОм
    Схема измерений 2-х проводная
    Общие характеристики
    Индикатор ЖКИ (68х34 мм)
    Условия эксплуатации 0 °C … 50 °C, отн. влажность < 80 %
    Максимальное входное напряжение 20 В
    Защита предохранитель 200 mA/ 250 В (установлен внутри)
    Напряжение питания постоянное 12 В (1,5 Вх8 шт)
    Габаритные размеры 250 х 190 х 126 мм
    Масса 1,85 кг
  • Комплект поставки 4338 mO

    Наименование Количество
    1 Миллиомметр 4338 mO 1
    2 Измерительный провод «4 банана–4 крокодила» AL-34B 3
    3 Специальный измерительный кабель AL-33B 1
    4 Ремень для переноски BET-2800 1
    5 Батарея 1,5 В 8
    6 Руководство по эксплуатации 1
