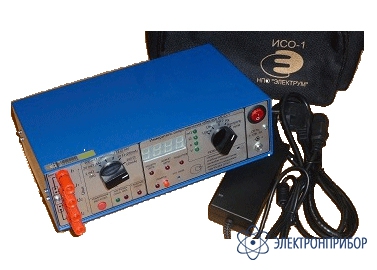

ИСО-1 — измеритель сопротивления обмоток

Код товара: 20495
  • 71982-18

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      71982-18 до 27.07.2029

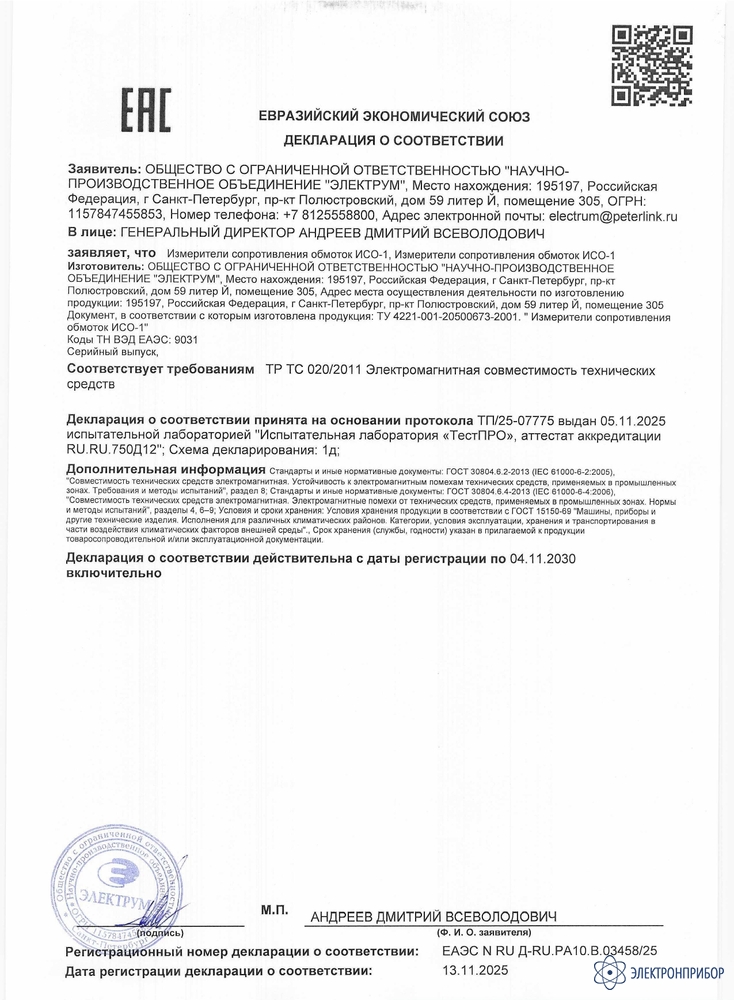

    Сертификаты

    Назначение измерителя сопротивления обмоток ИСО-1:

    Измеритель сопротивлений обмоток ИСО-1 предназначен для измерения активного сопротивления цепей, имеющих большую индуктивность (например, обмотки силовых трансформаторов и двигателей), по четырехпроводной схеме, в интервале температур от минус 20°С до плюс 40°С и относительной влажности до 98 %.

    Описание измерителя сопротивления обмоток ИСО-1:

    Принцип действия измерителя ИСО-1 основан на измерении падения напряжения на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего стабилизированного источника тока и вычислении значения сопротивления по закону Ома. Блок измерения отношений сравнивает падение напряжения на объекте измерения с падением напряжения на опорном резисторе, преобразовывает его и выводит результат измерения на цифровой индикатор в единицах электрического сопротивления.

    Измерения производятся по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

    Прибор имеет шесть пределов измерения - 2 mΩ, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω.

    Номинальный рабочий ток равен 5 А на пределах измерения 2, 20 и 200 mΩ, 2.5 А на пределе 2 Ω, 250 mA на пределе 20 Ω и 25 mA на пределе 200 Ω.

    В приборе используются форсированные установка тока и рекуперация индуктивного выброса. На время рекуперации включается звуковая и световая индикация, работающая до прекращения тока в цепи.

    Прибор питается от внешнего источника питания через защитный диод. Входные цепи прибора также защищены восемью диодами, переключающими индуктивный ток, возникающий при выключении измерительного тока, в цепь питания прибора. Клемма «–» питания соединена с корпусом. Параллельно цепи питания подключен ограничитель индуктивного выброса, ограничивающий напряжение питания на допустимом уровне при штатных значениях тока индуктивного выброса (до 5 А). Для коммутации схемы измерительной цепи используются контакты реле.

    Измеритель имеет режимы контроля напряжения питания, напряжения на выходе и тока через измеряемый объект. Погрешность измерения указанных величин не нормируется.

    Основные узлы измерителя: стабилизированный источник постоянного тока на несколько фиксированных значений, блок измерения отношений напряжения, масштабные усилители, ограничитель индуктивного выброса, цифровой дисплей с подсветкой и подогревом.

    Конструктивно прибор выполнены в металлическом корпусе. На передней панели расположены: цифровой индикатор, клеммы подключения измеряемого объекта, разъем питания, переключатели рода работы и индикаторы.

    На задней панели по отдельному заказу могут располагаться: предохранитель питания, разъемы, дублирующие клеммы питания и клеммы подключения измеряемого объекта (при установке прибора в стойке).

  • Технические характеристики измерителя сопротивления обмоток ИСО-1:

    Диапазон измерения Разрешающая способность Погрешность (% от конечного значения диапазона измерения) Рабочий ток (максимальный)
    2 mΩ 1 μΩ 0,2 5 A
    20 mΩ 10 μΩ 0,2 5 A
    200 mΩ 100 μΩ 0,2 5 A
    2 Ω 1 mΩ 0,2 2,5 A
    20 Ω 10 mΩ 0,2 250 mA
    200 Ω 100 mΩ 0,2 25 mA
    Общие характеристики
    Параметр Значение
    Питание от внешнего источника постоянного тока напряжением 12 В 4 А
    Продолжительность непрерывной работы 8 часов в сутки
    Средний потребляемый ток от источника питания до 4 А на пределах 2, 20, 200 mΩ,
    1,5 А на пределе 2 Ω,
    менее 500 mА на пределах 20 и 200 Ω,
    менее 300 mА при отключенном токе нагрузки и включенном термостате
    Допустимая длина измерительных проводов при сечении не менее 1,5 мм2 определяется величиной предельного суммарного сопротивления прямого и обратного проводника в токовой цепи, которая не должна превышать 1 Ом
    Габаритные размеры, мм, (длина×ширина×высота) 250×170×80
    Масса, кг 1,6
    Нормальные условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа
    от +15 до +25
    от 30 до 80
    от 84 до 106,7
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа
    от -10 до +40
    90 при +25 °С
    от 84 до 106,7

  • Комплект поставки ИСО-1

    № Наименование Количество
    1 Измеритель сопротивления обмоток ИСО-1 1
    2 Сетевой блок питания 12 В 1
    3 Сумка для переноски 1
    4 Руководство по эксплуатации 1
    5 Методика поверки 1

    Дополнительная комплектация ИСО-1

    (Поставляется за отдельную плату)

    № Наименование
    1 Аккумуляторный блок питания 12 В
