Штанги оперативные

СКБ010.41.00.000-01 — штанга-манипулятор (3,7 м) до 110 кВ

Код товара: 45656
  • Является модификацией СКБ010.41.00.000

    • Гарантия

      0.5 лет

    • Реестр промышленной продукции РФ

      1344\19\2023

    • Производитель

      СКБ ЭП, Россия

    • Артикул

      СКБ010.41.00.000-01

    Назначение штанги-манипулятора СКБ010.41.00.000:

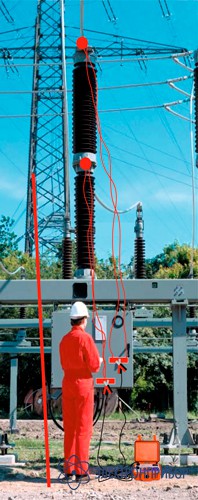

    Штанга-манипулятор СКБ010.41.00.000 является вспомогательным дополнительным устройством для присоединения зажимов измерительных кабелей различных средств измерений к вводам отключенного от напряжения высоковольтного оборудования высотой до 5 м с земли/с крышки бака, без применения лестниц / подъемников.

    Объекты применения:

    • Высоковольтные выключатели различных типов;
    • Разъединители, отделители и короткозамыкатели;
    • Высоковольтные шинопроводы;
    • Силовые трансформаторы, автотрансформаторы, электрические реакторы.

    Данное устройство рекомендовано к комплектации ко всем группам приборов компании СКБ ЭП, а также других производителей.

    Описание штанги-манипулятора СКБ010.41.00.000:

    Штанга-манипулятор СКБ010.41.00.000 выпускается в трёх размерах, которые охватывают высоту применения на электроустановках до 220 кВ:

    Штанга-манипулятор состоит из рукоятки штанги и дополнительных звеньев, количество которых зависит от высоты ввода Вашего оборудования.

    Требования и рекомендации для соблюдения техники безопасности

    Шанга-манипулятор является вспомогательным устройством для различных средств измерений, которое, как и данные приборы разрешатся использовать только на отключенном от высокого напряжения электрооборудовании.

    При работе с изделием необходимо быть внимательным при приближении элементов изделия к частям высоковольтного оборудования, находящихся под высоким напряжением. Необходимо соблюдать допустимые расстояния согласно "Правилам по охране труда при эксплуатации электроустановок".

    К работе с изделием допускается электротехнический персонал, аттестованный не ниже чем на III группу по электробезопасности, имеющий не ниже среднего профессионального образования в области электротехники.

    Полные указания по безопасной работе со штангой-манипулятор указаны в паспорте устройства.

    Техническое и сервисное обслуживание

    Штанга-манипулятор не требует соответствия ГОСТам и сертификации. Указания по безопасной работе со штангой-манипулятором указаны в паспорте устройства.

    Изделие не требует калибровки или поверки, техническое обслуживание заключается в периодическом осмотре на предмет повреждений:

    • Поврежденная штанга (сколы, трещины) подлежит замене;
    • Остальные элементы (в зависимости от повреждений) могут быть отремонтированы на месте.

    Работа с приборами контроля высоковольтных выключателей

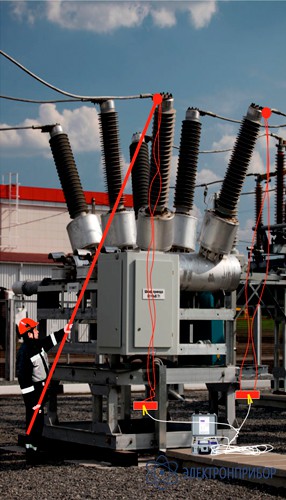

    В случае доукомплектации приборов контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0 штанга-манипулятор будет незаменима для удобного присоединения кабелей полюсов приборов с земли/с крышки бака к вводам выключателей без применения лестниц и подъемников, для последующего снятия характеристик времени, хода и скорости.

    Для удобной работы рекомендуем комплект из 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

    Работа с микроомметрами и микромилликилоомметром

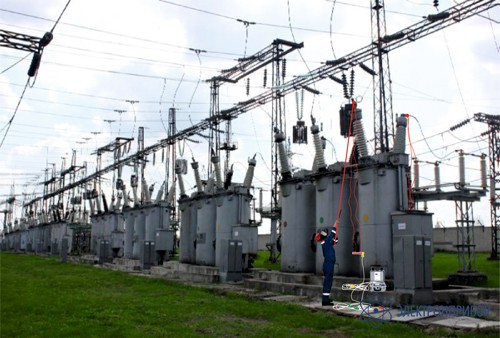

    Штанга-манипулятор рекомендована к совместной эксплуатации с микроомметрами МИКО-1, МИКО-21 и микромилликилоомметром МИКО-2.3 для присоединения измерительных кабелей приборов с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей без применения лестниц и подъемников для измерения переходного электрического сопротивления.

    Для удобной работы рекомендуем комплект из 2 или 6 штук кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

    Работа с миллиомметрами

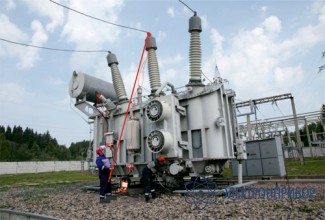

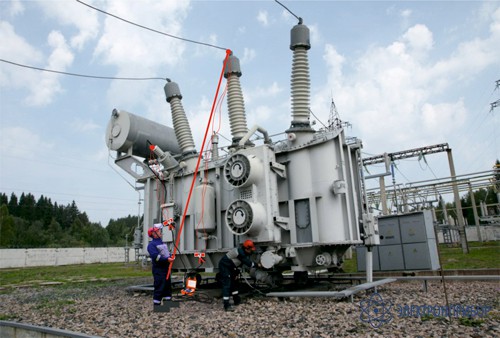

    Если специалисты используют в работе или только планируют приобретение миллиомметров МИКО-7М(А) (МИКО-7), МИКО-8М(А) (МИКО-8) или МИКО-9А, то штанга-манипулятор будет незаменим помощником для присоединения измерительных кабелей приборов с крышки бака силового трансформатора до 220 кВ к обмоткам высокого напряжения без применения лестниц и подъемников для измерения активного электрического сопротивления, а также проведения размагничивания.

    Для удобной работы рекомендуем комплект из 4 или 6 штук кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 штуки.

    Работа с приборами контроля устройств РПН силовых трансформаторов

    При работе со специализированными приборами для контроля устройств РПН силовых трансформаторов ПКР-2 и ПКР-2М специалисты смогут воспользоваться штангой для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ без применения лестниц и подъемников для снятия осциллограмм и круговых диаграмм работы контактора.

    Для удобной работы рекомендуем комплект из 2 или 4 шт кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

    Погодные условия эксплуатации

    Изделие без упаковки и в рабочем состоянии следует хранить и эксплуатировать при температуре от -15 до +45 °С при относительной влажности до 95 % при отсутствии в воздухе примесей, вызывающих коррозию. Запрещается работать с изделием в условиях повышенной влажности или при дожде.

    Простота, доступность и удобство работы с изделием

    Работа со штангой-манипулятором не вызывает особых трудностей, главное соблюдать требования безопасности и работать согласно описания в паспорте, которое поставляется с изделием.

    Транспортировка штанги максимально удобна – она поставляется в специальном чехле, а также комплектуется сумкой для составных элементов.

  • Технические характеристики штанги-манипулятора СКБ010.41.00.000:

    Параметр Значение
    СКБ110.41.00.000 СКБ110.41.00.000-01 СКБ110.41.00.000-02
    Полная длина штанги, м 2,2 3,7 5,1
    Длина кабеля удлинителя, м 3,3
    Ширина контактной площадки, мм 25
    Зев съемных зажимов, мм 70
    Минимальная толщина пластины, зажимаемой зажимом типа "крокодил", мм 5
    Угол поворота зажима типа "крокодил" в горизонтальной плоскости, градус ±90
    Угол наклона зажима типа "крокодил" в вертикальной плоскости, градус 0, 45, 90
    Длина заземляющего провода, м, не менее 3,0
    Температурный диапазон эксплуатации,ºС -15 ÷ +45
    Масса изделия в рабочем комплекте, кг 3,4 4,0 4,6

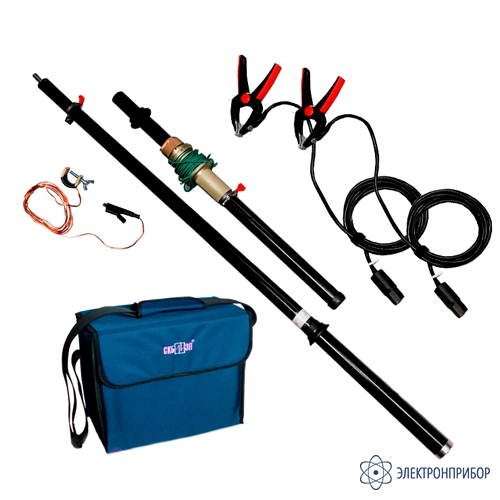

  • Комплект поставки СКБ010.41.00.000-01

    № Наименование, Индекс Применение Фото Количество
    1

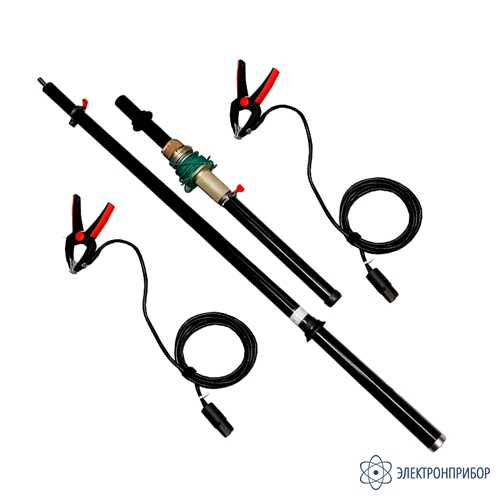

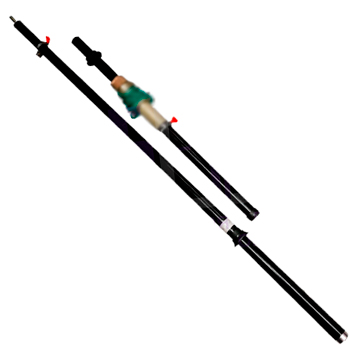

    Рукоятка штанги с узлом натяжения и роликом (1 шт.)

    Дополнительные звенья (1-3 шт.)

    СКБ010.41.00.000
    СКБ010.41.00.000-01
    СКБ010.41.00.000-02

    Штанга-манипулятор состоит из рукоятки штанги и дополнительных звеньев, количество которых зависит от высоты ввода Вашего оборудования (в зависимости от выбранного исполнения):


    ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
    ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
    ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг).
    		1
    2

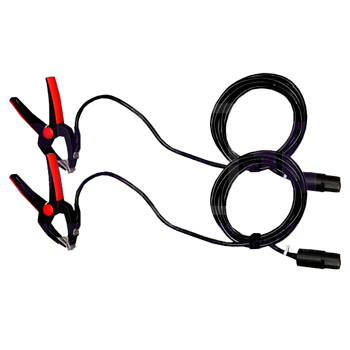

    Кабель-удлинитель
    (комплект из 2 шт.)
    СКБ010.41.08.000

    Для одновременного подключения к 2 вводам высоковольтного объекта. Данного комплекта достаточно, если Вы работаете с такими приборами, как:

    		 1
    3

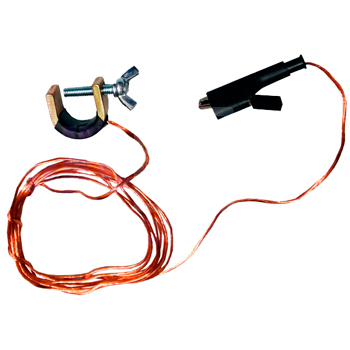

    Провод заземления
    СКБ010.41.10.000

    		 Для заземления кабеля удлинителя на время его подъема для присоединения к вводу. 1
    4

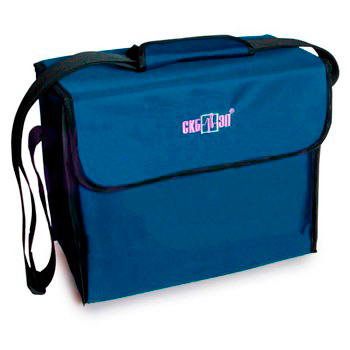

    Сумка
    СКБ121.06.00.000

    		 Для укладывания сопроводительной документации (руководство по эксплуатации и паспорт), захвата, кабеля-удлинителя и провода заземления. 1

    Дополнительная комплектация СКБ010.41.00.000

    (Поставляется за отдельную плату)

    № Наименование, Индекс Применение Фото Количество
    1

    Кабель-удлинитель
    (комплект из 2 шт.)

    СКБ010.41.08.000

    Дополнительный комплект кабелей к стандартному комплекту для одновременного подключения к 4 вводам высоковольтного объекта. Рекомендован к:

    		 1
    2

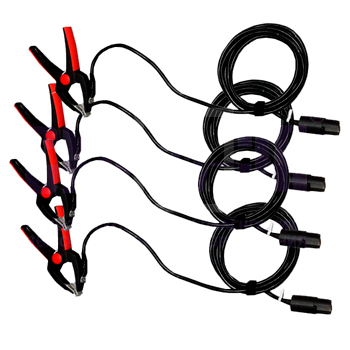

    Кабель-удлинитель
    (комплект из 4 шт.)

    СКБ010.41.08.000

    Дополнительный комплект кабелей к стандартному комплекту для одновременного подключения к 6 вводам высоковольтного объекта. Рекомендован к:

    		 1
