ИКВ-04 — комплекс безразборного контроля высоковольтных выключателей

Код товара: 40923

  • Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-04:

    Комплекс ИКВ-04 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

    Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-04:

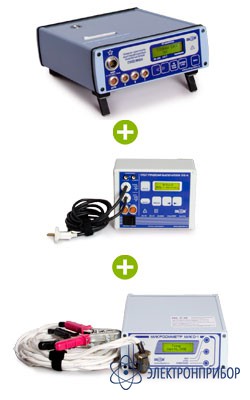

    Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

    • Функциональный прибор ПКВ/М6Н в облегченной комплектации;
    • Пульт управления приводом выключателя постоянного или переменного тока ПУВ-10;
    • Микроомметр МИКО-1.

    Комплекс позволяет проводит:

    • Контроль временных характеристик вакуумных высоковольтных выключателей, отделителей и короткозамыкателей;
    • Проверка работоспособности в простых операциях "В" и "О";
    • Проверка работоспособности в сложных циклах;
    • Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

  • Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-4:

    Параметр Значение
    ПКВ/М6Н
    Диапазон измерения и регистрации интервалов времени с 0.002 + 52
    Предел допускаемой основной абсолютной погрешности измерения интервалов времени мс [0,1+0,0001 *tx], tx- измеренный интервал времени
    Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температур не более 0.1 от основной погрешности
    Потребляемая мощность не превышает Вт 20
    Температурный диапазон эксплуатации °С -20 + +45
    Габариты измерительного блока (длина*ширина‘высота) мм 213*232*89
    Масса измерительного блока кг 2.8
    МИКО-1

    Диапазон измеряемых сопротивлений Rx мкОм    		 0 + 20000
    Предел допускаемой абсолютной основной погрешности измерения. мкОм ±(1+0.0rRx). Rx - измеренное значение сопротивления
    Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинам не превышает одной десятой предела основной погрешности
    Время установления рабочего режима не более 4 с
    Время измерения не более 9 с
    Потребляемая мощность в режиме заряда аккумулятора не более 20 Вт
    Емкости аккумулятора не менее 100 замеров
    Рабочий ток через измеряемое сопротивление до 50А
    Температурный диапазон эксплуатации. °С -15-+40
    Габариты измерительного блока Сцлина*ширина*высота) мм 210*235*75
    Масса измерительного блока, кг 3.6
    ПУВ-10
    Диапазон измерения и регистрац1*1 интервалов времени с 0.002-5,2
    Входное коммутируемое напряжение питания
    1. постоянное В
    2. переменное 50 Гц. В
    		 50-300
    55-242
    Выходной ток А -10
    Падение напряжения на внутренних элементах пульта при максимальном токе не более В 12
    Напряжение и ток через «сухой контакт» В и А 240 и 6
    Дискретность задания временных интервалов мс 10
    Диапазон программирования времени отключения включения, с 0 +1 99
    Диапазон программирования паузы Тп мс 0 + 99 99
    Диапазон программирования задержки отключения Т зо мс 0 - 9 99
    Предел абсолютной погрешности задания интервалов времени мс ±(2+0.01 Т х )
    Интервал времени между циклами в серии с 10±2
    Интервал времени между повторными пусками пульта, с 10±2
    Температурный диапазон эксплуатации. °С -20 ^ +35
    Габариты измерительного блока (ширина*длина*высота). мм 200*150*80
    Масса измерительного блока, кг 1.5

  • Комплект поставки ИКВ-04

    ПКВ/М6Н облегченная комплектация
    № Наименование, Индекс Применение Фото Количество
    1

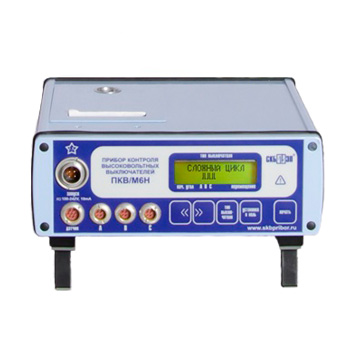

    Измерительный блок ПКВ/М6Н

    СКБ015.00.00.000

    		 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей. 1
    2

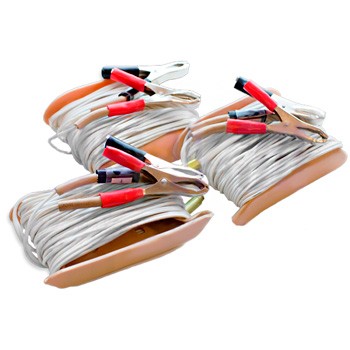

    Кабели полюсов А, В, С

    СКБ015.11.00.000

    		 Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.). 3
    3

    Наконечники на кабели

    СКБ021.26.00.003

    		 Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. 4
    4

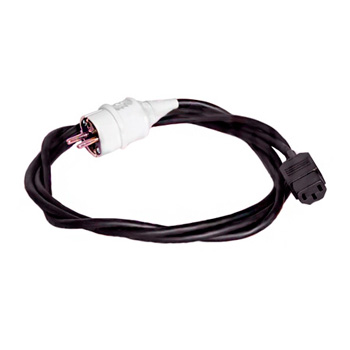

    Кабель сетевой

    СКБ018.09.00.000

    		 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). 1
    5

    Кабель дистанционного пуска

    СКБ015.13.00.000

    		 Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). 1

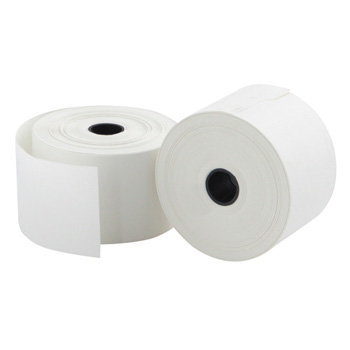

    6 Бумага для касс Термолента (длина 57/40 м.). 1

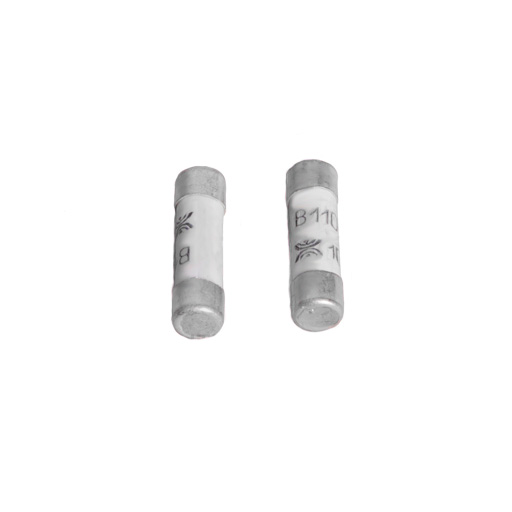

    7 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
    8

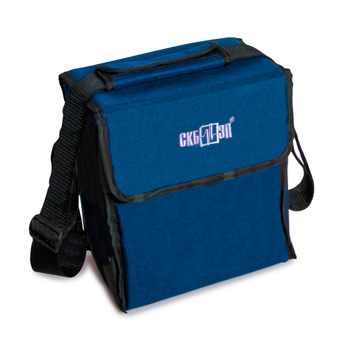

    Сумка

    СКБ126.06.00.000

    		 Для прибора и комплектующих. 1
    ПУВ-10
    № Наименование, Индекс Применение Фото Количество
    1

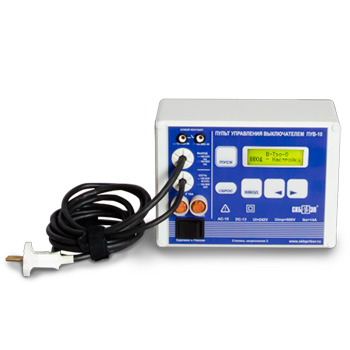

    Измерительный блок ПУВ-10

    СКБ016.00.00.000

    		 Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

    Переходник

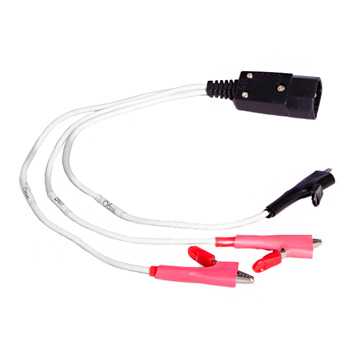

    СКБ015.05.00.000

    		 Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А (длина 0,3 м.). 1
    3

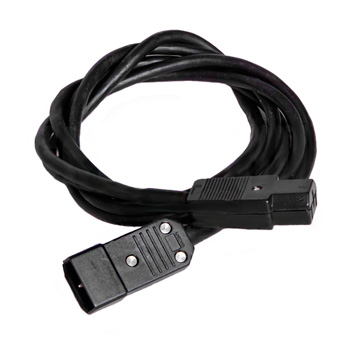

    Удлинитель

    СКБ016.06.00.000

    		 Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция (длина 2 м.). 1
    4

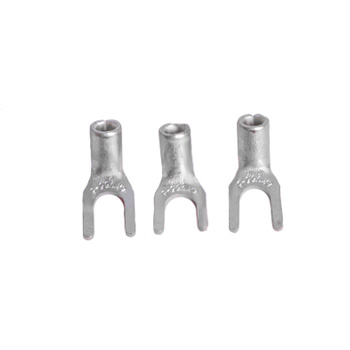

    Наконечники под винт М5

    СКБ021.26.00.003

    		 Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. 3

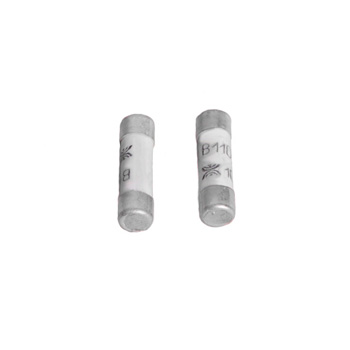

    5 Предохранители ВП2Б-1В-10А Для защиты источника питания. 2
    6

    Сумка

    СКБ116.01.00.000

    		 Для переноски прибора. 1
    МИКО-1
    № Наименование, Индекс Применение Фото Количество
    1

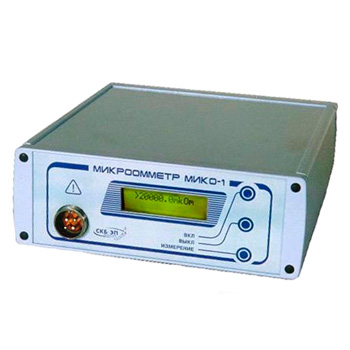

    Измерительный блок МИКО-1

    СКБ018.00.00.000

    		 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
    2

    Кабель измерительный с раздельными токовыми и потенциальными проводами К01

    СКБ018.10.00.000

    		 Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) 1
    3

    Сетевой кабель К09

    СКБ018.09.00.000

    		 Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) 1
    4 Шунт 75ШСМ75-0.5 Шунт для поверки работоспособности микроомметра МИКО-1 1
    5 Предохранители ВП2Б-1В-2А Для защиты источника питания 2
    6

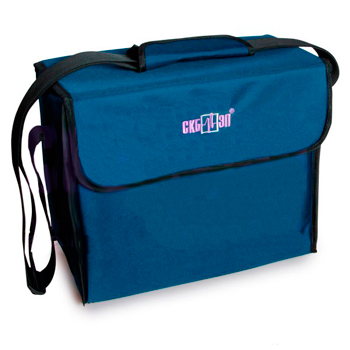

    Сумка

    СКБ118.01.00.000

    		 Для переноски прибора 1
