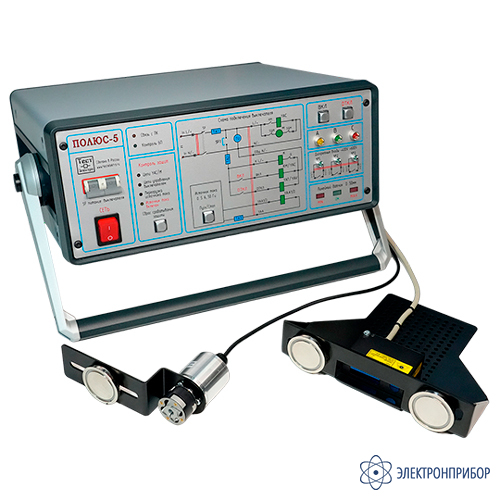

Полюс-5 — прибор для испытания высоковольтных выключателей

Код товара: 58520
  • 92099-24

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92099-24 до 13.05.2029

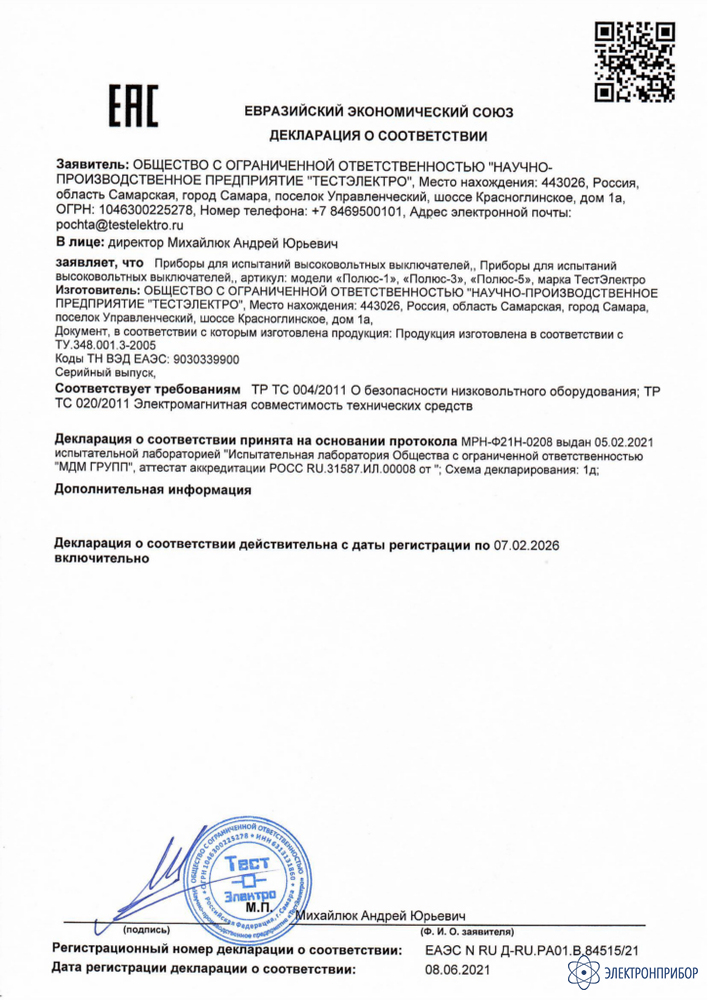

    Сертификаты

    Назначение прибора для испытания высоковольтных выключателей Полюс-5:

    Прибор Полюс-5 предназначен для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220, 330 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.

    Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

    • измерение временных характеристик и состояния главных контактов фаз А, В, С;
    • измерение временных характеристик и состояния вспомогательных контактов (под напряжением);
    • измерение скорости и хода главных контактов выключателей линейным лазерным датчиком при выполнении операций включения и отключения;
    • измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
    • измерение переменного/постоянного тока цепей управления;
    • измерение и управление переменным током источника;
    • выполнение операции отключения выключателя максимальными расцепителями тока;
    • организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;
    • контроль заданных предельных параметров при выполнении операций включения и отключения;
    • регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
    • индикаторы границ пределов измерения хода линейным лазерным датчиком;
    • удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;
    • внутренняя система диагностики неисправностей;
    • детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

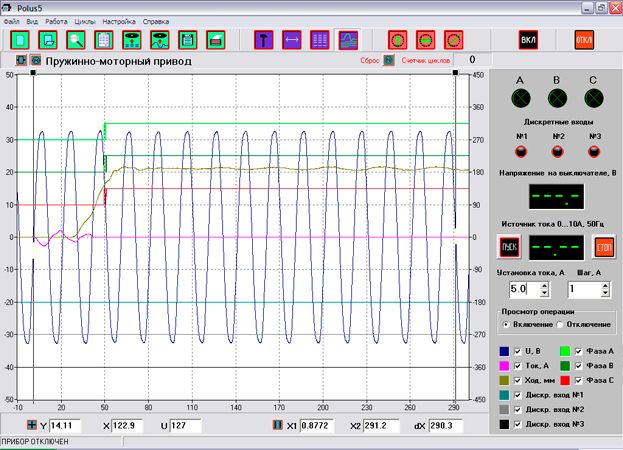

    Рис.1. Диаграмма

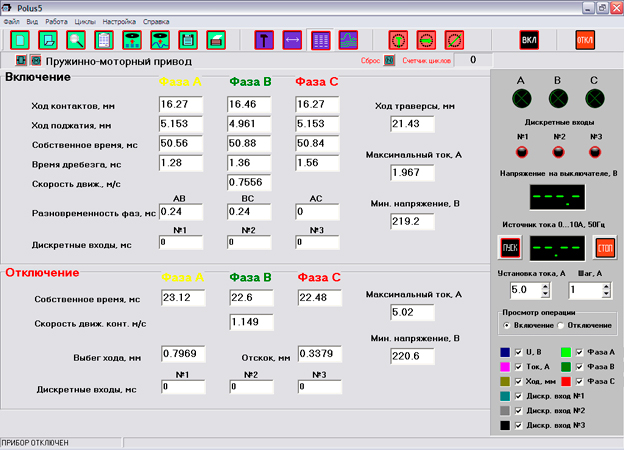

    Рис.2. Таблица

    Контролируемые параметры:

    С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

    • собственное время включения/отключения выключателя (фаза А, B и С);
    • собственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
    • скорость движения контактов при включении/отключении;
    • время дребезга главных контактов при включении/отключении (фаза А, B и C);
    • время дребезга главных контактов при включении/отключении;
    • минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
    • максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
    • максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
    • максимальный постоянный и переменный ток электромагнита отключения;
    • постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
    • переменный ток отключения выключателя от источника при управлении максимальными расцепителями тока;
    • ход изоляционных тяг при включении/отключении;
    • ход контакта при включении/отключении (фаза А, B и С);
    • ход поджатия при включении/отключении (фаза А, B и С);
    • отскок (возврат) при отключении;
    • выбег (перелёт) при отключении;
    • разновременность фаз АВ, ВС и АС.

  • Технические характеристики прибора для испытания высоковольтных выключателей Полюс-5:

    Технические характеристики прибора для испытания высоковольтных выключателей Полюс-5
    Основная спецификация Назначение и измерение Погрешность измерения Диапазон измерения
    Измерение и управление временными параметрами, мс Собственное время включения/отключения. Разновременность замыкания и размыкания контактов. Время дребезга контактов. ± 0,08 0,4—5 000
    Измерение линейных параметров, мм Общий ход.
    Ход контактов.
    Ход поджатия.
    Выбег и отскок хода при отключении.
    Скорость перемещения контактов.    		 0,15%
    0,15%
    0,25%
    0,50%
    1,00%    		 0—50
    0—100
    0—250
    0—500
    0—1 000
    Измерение линейных параметров датчиком угла поворота вала выключателя, мм Общий ход. Ход контактов. Ход поджатия. Выбег и отскок хода при отключении. Скорость перемещения контактов. 150" 0—360º
    Измерение напряжения, В Канал TU Измерение переменного/постоянного напряжения на выключателе. 0—300/450
    Измерение тока, А Канал TA1 Измерение переменного/постоянного тока электромагнита включения (в режиме испытаний электромагнитных выключателей). 0—70/100
    Измерение переменного/постоянного тока двигателя механизма взвода пружины (в режиме испытаний выключателей с пружинно-моторным приводом). 0—280/400
    Канал TA2 Измерение переменного/постоянного тока цепей управления высоковольтным выключателем. 0—17/25
    Канал TA3 Измерение переменного тока отключения выключателя, от источника переменного тока, при управлении максимальными расцепителями тока.   0—12
    Источник переменного тока. Рабочий диапазон изменения тока, А 0,05—5,5
    Минимальный шаг изменения тока, А 0,025
    Пределы допускаемой относительной погрешности воспроизведения величины переменного тока, %
    Максимальное выходное напряжение, В 18
    Максимальная выходная мощность, Вт 100
    Пределы допускаемой абсолютной погрешности воспроизведения частоты 50 Гц, Гц ± 0,01
    Уровень срабатывания защиты от перенапряжения, В 20
    Силовые ключи управления выключателем: ключ включения, ключ отключения. Максимальное переменное/постоянное напряжение на входе, В 300/450
    Максимальный коммутируемый переменный/ постоянный ток, А 17/25
    Дискретные входы: 3 канала типа «универсальный контакт». Определение состояния контактов под напряжением. Максимальное переменное/постоянное напряжение на входе, В 400/600
    Порог сопротивления, определение состояния контакта замкнуто/разомкнуто, Ом 1000±5%
    Время неопределенности считывания состояния контактов, мс 0,04
    Максимальная разрешающая способность определения изменения состояния контактов, м 0,04
    Дискретные входы типа «сухой контакт». Контроль фаз А, В и С. Время неопределенности считывания состояния контактов главных цепей выключателя (фаз А, В и С), мс 0,04
    Максимальная разрешающая способность определения изменения состояния контактов главной цепи, мс 0,04
    Общие технические характеристики приборов серии Полюс
    Параметр Значение
    Источник питания прибора, В 90 - 240
    Частота питающей сети, Гц 50 / 60
    Гальваническая изоляция источника питания относительно корпуса прибора, В 1 500
    Гальваническая изоляция дискретных входов типа «универсальный контакт» друг от друга и относительно корпуса прибора, В 2 200
    Гальваническая изоляция силовых входов/выходов относительно корпуса прибора, В 2 200
    Гальваническая изоляция выходов источника переменного тока относительно корпуса прибора, В (Полюс-5) 1 000
    Номинальная потребляемая мощность, Вт 200
    Степень защиты оболочки (ГОСТ 14254) IP20
    Требования безопасности (ГОСТ Р51350) Класс I
    Габаритные размеры прибора (без ручки), мм 471х147х363
    Масса прибора, кг 10,5
    Климатические условия эксплуатации и хранения приборов серии Полюс
    Параметр Значение
    Диапазон рабочих температур, ºС -20…+50
    Диапазон рабочих температур линейного лазерного датчика, ºС -10…+50
    Диапазон рабочих температур датчика угловых перемещений, ºС -20…+50
    Диапазон температуры хранения, ºС -35…+55
    Относительная влажность воздуха, % 30 - 80
    Атмосферное давление, мм рт. ст. 630 - 795

    Отличительные особенности приборов серии Полюс:

    Описание Полюс-1 Полюс-3 Полюс-5
    Информационное табло передней панели позволяет быстро и наглядно производить подключение силовых, сигнальных и измерительных проводов к испытываемому объекту. Все команды управления дублируются независимо от их источника: интерфейса персонального компьютера или передней панели. Индикация аварийных режимов для быстрого поиска неисправностей в высоковольтных выключателях. • • •
    3 дискретных входа для контроля состояния контактов цепей сигнализации и силовых цепей, находящихся под напряжением до ~ 400 — 600 В. • • •
    Программный вольтметр входного постоянного и переменного напряжения позволяет постоянно контролировать величину напряжения, поданного на высоковольтный выключатель. • • •
    Линейные лазерные датчики для измерения перемещения главных контактов высоковольтных выключателей с ходом от 0 до 1000 мм и индикацией рабочей зоны (под заказ). • •
    Датчик угла положения для измерения перемещения главных контактов высоковольтных выключателей (под заказ). •
    Источник переменного тока до 5,5 А для проверки работы максимальных расцепителей тока выключателя (токовых электромагнитов отключения) и реле тока в схемах релейных защит. •

  • Комплект поставки Полюс-5

    № Наименование Количество
    1 Прибор для испытания высоковольтных выключателей Полюс-5 1
    2 Сетевой кабель 1
    3 Входной силовой кабель 1
    4 Силовой кабель управления выключателем 1
    5 Кабель контроля фаз А, В, С 1
    6 Кабель дискретных входов типа «универсальный контакт» 1
    7 Кабель USB 1
    8 CD-диск (USB флеш накопитель) с программным обеспечением 1
    9 Паспорт 1
    10 Руководство по эксплуатации 1

    Дополнительная комплектация Полюс-5:

    (Поставляется за отдельную плату)

    № Наименование
    1 Персональный компьютер (ноутбук)
    2 Кейс для транспортировки
    3 Универсальная система переходников, для подключения прибора к любому типу высоковольтного выключателя, комплект
    4 Линейный лазерный датчик с кабелем
    5 Датчик угла поворота вала выключателя с кабелем
    6 Универсальное приспособление для крепления линейного лазерного датчика, комплект
    7 Универсальное приспособление для крепления датчика угла поворота вала выключателя, комплект
