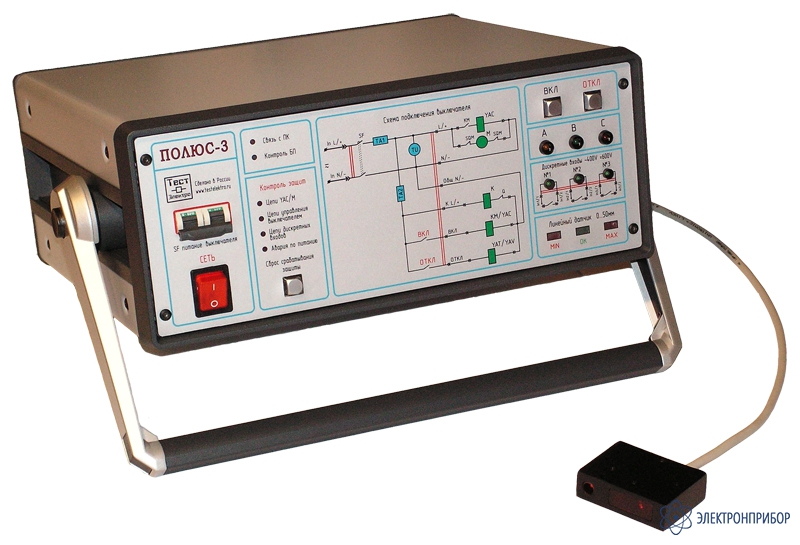

Полюс-3 — прибор для испытания высоковольтных выключателей

Код товара: 58510
  • 92099-24

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92099-24 до 13.05.2029

    Сертификаты

    Назначение прибора для испытания высоковольтных выключателей Полюс-3:

    Приборы серии Полюс-3 предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.

    Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

    • Измерение временных характеристик и состояния главных контактов фаз А, В, С;
    • Измерение временных характеристик и состояния вспомогательных контактов (под напряжением);
    • Измерение скорости и хода главных контактов выключателей линейным лазерным датчиком при выполнении операций включения и отключения;
    • Измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
    • Измерение переменного/постоянного тока цепей управления;
    • Организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;
    • Контроль заданных предельных параметров при выполнении операций включения и отключения;
    • Регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
    • Индикаторы границ пределов измерения хода линейным лазерным датчиком;
    • Удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;
    • Внутренняя система диагностики неисправностей;
    • Детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

    Контролируемые параметры:

    С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

    • Cобственное время включения/отключения выключателя (фаза А, B и С);
    • Cобственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
    • Cкорость движения контактов при включении/отключении;
    • Время дребезга главных контактов при включении/отключении (фаза А, B и C);
    • Время дребезга главных контактов при включении/отключении;
    • Минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
    • Максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
    • Максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
    • Максимальный постоянный и переменный ток электромагнита отключения;
    • Постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
    • Ход изоляционных тяг при включении/отключении;
    • Ход контакта при включении/отключении (фаза А, B и С);
    • Ход поджатия при включении/отключении (фаза А, B и С);
    • Отскок (возврат) при отключении;
    • Выбег (перелёт) при отключении;
    • Разновременность фаз АВ, ВС и АС.

    Особенности приборов серии «Полюс»:

    Новые возможности приборов позволяют быстро производить проверку скоростей движения главных контактов с помощью лазерного датчика перемещения без механической связи с траверсой, а также производить точную настройку работы блок-контактов, микровыключателей, силовых полупроводниковых элементов в электрической схеме высоковольтного выключателя, контролируя состояние их контактов (ключей) при поданном напряжении.

    Силовая схема организована для управления электромагнитными выключателями с большим током потребления: до 400А. Для проведения проверки характеристик выключателей достаточно подключить вводной силовой кабель к клеммам комплектно распределительного устройства ШП (для электромагнитных) или ШУ (для пружинно-моторных выключателей) и подключить силовой кабель управления к выключателю.

    Программное обеспечение «Polus» имеет удобный интерфейс, позволяющий управлять командами и детально регистрировать все процессы в диаграмме, а также выполнять высоковольтным выключателем последовательность коммутационных операций включения и отключения с заданными интервалами. Подключение к компьютеру производится через шину USB.

    Приборы имеют современный дизайн. В конструкции используются высококачественные комплектующие: корпус «Sсhroff», разъёмы «Harting» и «Lemo», соединительные кабели «Lappkabel».

    Преимущества приборов серии «Полюс»:

    • Работа с электромагнитными выключателями с током потребления до 280/400 А (переменный/постоянный);
    • Контроль состояния контактов под напряжением, который требуется при настройке КСА в электромагнитных и пружинно-моторных выключателях;
    • Проверка электромеханических характеристик с помощью лазерного датчика, который не нужно механически связывать с траверсой выключателя;
    • Проверка работы токовых электромагнитов отключения 3 и 5 А;
    • Контроль состояния выключателя и напряжения в реальном времени с передней панели прибора или при помощи программного обеспечения;
    • Кабели, разъемы и корпус прибора производства Германия (Лаппкабель, Шрофф, Хартинг);
    • Информационное табло передней панели позволяет быстро и наглядно производить подключение силовых, сигнальных и измерительных проводов к испытываемому объекту. Все команды управления дублируются независимо от их источника: интерфейса персонального компьютера или передней панели. Индикация аварийных режимов для быстрого поиска неисправностей в высоковольтных выключателях;
    • 3 дискретных входа для контроля состояния контактов цепей сигнализации и силовых цепей, находящихся под напряжением до ~ 400 600 В;
    • Программный вольтметр входного постоянного и переменного напряжения позволяет постоянно контролировать величину напряжения, поданного на высоковольтный выключатель;
    • Никаких механических соединений с траверсой выключателя! Линейные лазерные датчики для измерения перемещения главных контактов высоковольтных выключателей с ходом от 0 до 1000 мм и индикацией рабочей зоны;
    • Высокоточный датчик угла положения для измерения перемещения главных контактов высоковольтных выключателей;
    • Встроенный источник переменного тока до 5,5 А с шагом регулирования 25мА для проверки работы максимальных расцепителей тока выключателя (токовых электромагнитов отключения) и реле тока в схемах релейных защит;
    • Время подключения прибора к выключателю менее 3 минут! Специальный комплект разъемов позволяет подключиться к любому типу высоковольтного выключателя;
    • Измерение тока электромагнитных выключателей до 400А. Все внутри прибора, никаких выносных шунтов и клещей;
    • Перевод прибора из транспортного положения в рабочее теперь еще быстрее за счет специальных разъемов.
    • Удобное и продуманное программное обеспечение.

  • Технические характеристики прибора для испытания высоковольтных выключателей Полюс-3:

    Технические характеристики прибора для испытания высоковольтных выключателей Полюс-3
    Основная спецификация Назначение и измерение Погрешность измерения Диапазон измерения
    Измерение и управление временными параметрами, мс Собственное время включения/отключения. Разновременность замыкания и размыкания контактов. Время дребезга контактов. ± 0,08 0,4—5 000
    Измерение линейных параметров, мм Общий ход.
    Ход контактов.
    Ход поджатия.
    Выбег и отскок хода при отключении.
    Скорость перемещения контактов.    		 0.15%
    0.15%
    0.25%
    0.50%
    1.00%    		 0—50
    0—100
    0—250
    0—500
    0—1 000
    Измерение напряжения, В Канал TU Измерение переменного/постоянного напряжения на выключателе. 0—300/450
    Измерение тока, А Канал TA1 Измерение переменного/постоянного тока электромагнита включения (в программном режиме испытаний электромагнитных выключателей).Измерение переменного/постоянного тока двигателя механизма взвода пружины (в программном режиме испытаний выключателей с пружинно-моторным приводом).

    0—70/100
    0—110/160
    0—280/400
    Канал TA2 Измерение переменного/постоянного тока цепей управления высоковольтным выключателем. 0—17/25
    Силовые ключи управления выключателем: ключ включения, ключ отключения. Максимальное переменное/постоянное напряжение на входе, В 300/450
    Максимальный коммутируемый переменный/ постоянный ток, А 17/25
    Дискретные входы: 3 канала типа «универсальный контакт». Определение состояния контактов под напряжением. Максимальное переменное/постоянное напряжение на входе, В 400/600
    Порог сопротивления, определение состояния контакта замкнуто/разомкнуто, Ом 1 000±5%
    Время неопределенности считывания состояния контактов, мс 0,04
    Максимальная разрешающая способность определения изменения состояния контактов, м 0,04
    Дискретные входы типа «сухой контакт». Контроль фаз А, В и С. Время неопределенности считывания состояния контактов главных цепей выключателя (фаз А, В и С), мс 0,04
    Максимальная разрешающая способность определения изменения состояния контактов главной цепи, мс 0,04
    Общие технические характеристики приборов серии «Полюс»
    Параметр Значение
    Источник питания прибора, В 90 - 240
    Частота питающей сети, Гц 50 / 60
    Гальваническая изоляция источника питания относительно корпуса прибора, В 1 500
    Гальваническая изоляция дискретных входов типа «универсальный контакт» друг от друга и относительно корпуса прибора, В 2 200
    Гальваническая изоляция силовых входов/выходов относительно корпуса прибора, В 2 200
    Гальваническая изоляция выходов источника переменного тока относительно корпуса прибора, В (Полюс-5) 1 000
    Номинальная потребляемая мощность, Вт 200
    Степень защиты оболочки (ГОСТ 14254) IP20
    Требования безопасности (ГОСТ Р51350) Класс I
    Габаритные размеры прибора (без ручки), мм 471х147х363
    Масса прибора, кг (Полюс-1/3/5) 6.7/7.4/10.5
    Климатические условия эксплуатации и хранения приборов серии «Полюс»
    Параметр Значение
    Диапазон рабочих температур, ºС -20…+50
    Диапазон рабочих температур линейного лазерного датчика, ºС -10…+50
    Диапазон рабочих температур датчика угловых перемещений, ºС -20…+50
    Диапазон температуры хранения, ºС -35…+55
    Относительная влажность воздуха, % 30 - 80
    Атмосферное давление, мм рт. ст. 630 - 795

    Отличительные особенности приборов серии «Полюс»:

    Описание Полюс-1 Полюс-3 Полюс-5
    Информационное табло передней панели позволяет быстро и наглядно производить подключение силовых, сигнальных и измерительных проводов к испытываемому объекту. Все команды управления дублируются независимо от их источника: интерфейса персонального компьютера или передней панели. Индикация аварийных режимов для быстрого поиска неисправностей в высоковольтных выключателях. • • •
    3 дискретных входа для контроля состояния контактов цепей сигнализации и силовых цепей, находящихся под напряжением до ~ 400 — 600 В. • • •
    Программный вольтметр входного постоянного и переменного напряжения позволяет постоянно контролировать величину напряжения, поданного на высоковольтный выключатель. • • •
    Линейные лазерные датчики для измерения перемещения главных контактов высоковольтных выключателей с ходом от 0 до 1000 мм и индикацией рабочей зоны. • •
    Датчик угла положения для измерения перемещения главных контактов высоковольтных выключателей (под заказ). •
    Источник переменного тока до 5,5 А для проверки работы максимальных расцепителей тока выключателя (токовых электромагнитов отключения) и реле тока в схемах релейных защит. •

  • Комплект поставки Полюс-3

    № Наименование Количество
    1 Прибор «Полюс-3» 1
    2 Сетевой кабель 1
    3 Входной силовой кабель 1
    4 Силовой кабель управления выключателем 1
    5 Кабель контроля фаз А, В, С 1
    6 Кабель дискретных входов типа «универсальный контакт» 1
    7 Кабель USB 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
    10 CD-диск с программным обеспечением 1

    Дополнительная комплектация Полюс-3:

    (Поставляется за отдельную плату)

    № Наименование
    1 Персональный компьютер (ноутбук)
    2 Кейс для транспортировки
    3 Универсальная система переходников, для подключения прибора к любому типу высоковольтного выключателя (комплект)
    4 Универсальное приспособление для крепления линейного лазерного датчика (комплект)
