ПКВ/М17, ПКВ М17, ПКВМ17

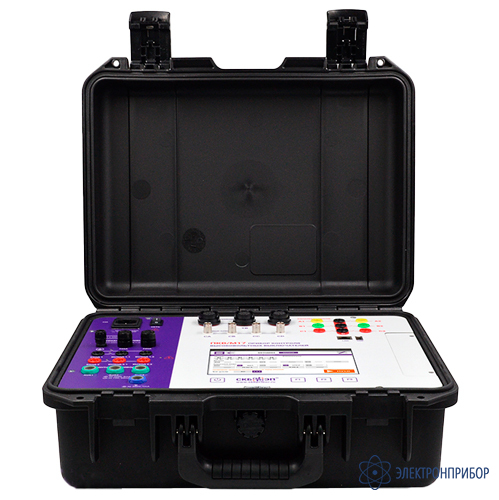

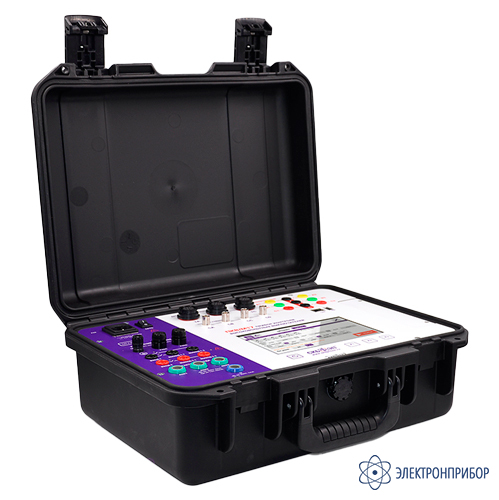

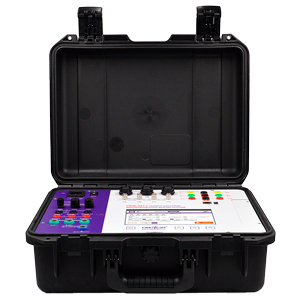

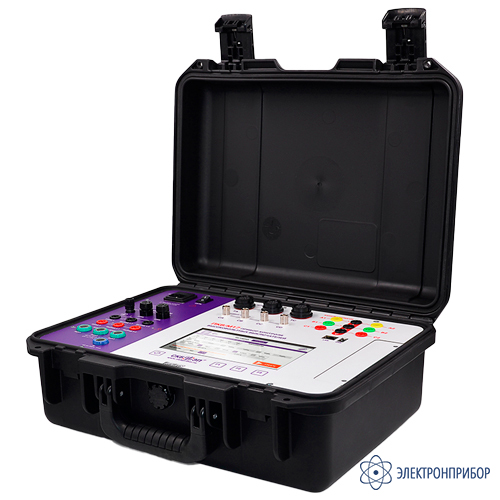

ПКВ/М17 — прибор контроля и диагностики высоковольтных выключателей
Код товара: 85411-
-
Гарантия
13 месяцев
-
Производитель
Назначение прибора контроля и диагностики высоковольтных выключателей ПКВ/М17:
Прибор ПКВ/М17 обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей от 6 до 500 кВ одновременно по 3 полюсам и до 6 разрывов на полюс, а также контроль временных характеристик отделителей и короткозамыкателей.
Одновременно могут выполняться следующие измерения и операции:
- измерение времени срабатывания главных контактов и предвключенных резисторов;
- регистрация и анализ токов катушек включения и отключения до 30 А;
- измерение перемещения подвижных частей выключателя с использованием датчиков углового и линейного перемещения.
Использование прибора ПКВ/М17 позволяет получать достоверные временные, электрические и кинематические характеристики коммутационных аппаратов, что обеспечивает эффективную диагностику их технического состояния.
Параметр ПКВ/М17 ПКВ/М7 ПКВ/М15М ПКВ/М6Н Масляные/вакуумные/элегазовые/электромагнитные .jpg)
Максимальный коммутируемый ток 30 А 14 А 20 А
Количество дискретных каналов контроля контактов выключателя 6 4 3 3 Количество каналов датчиков перемещения 3 1 1 1 Контроль предвключенных резисторов Описание прибора контроля и диагностики высоковольтных выключателей ПКВ/М17:
ПКВ/М17 позволяет измерять параметры времени до замыкания / размыкания контролируемых контактов, отделителей и короткозамыкателей — одновременно по 3 полюсам — до 2-х разрывов на полюс, либо по 1 полюсу — до 6-ти разрывов на полюс, в диапазоне от 0,01 до 200 с с шагом 0,05, 0,1 и/или 1 с.
Помимо контроля временных параметров, прибор обеспечивает измерение параметров скорости (до 20 м/с) и хода (до 900 мм) подвижных частей коммутационных аппаратов с использованием датчиков инкрементного (дискретного) и реостатного типов.
В стандартном комплекте прибора:
- Линейный датчик ДП12 — предназначен для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1–900 мм. Разрешение — 0,5 мм, точность — ±1 мм.
- Угловой датчик ДП21 — используется для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений — 0–360°, разрешение — 0,09°, точность — ±0,56°.
Дополнительно, по заказу:
- Реостатный датчик ДП32 — предназначен для измерения линейного перемещения в вакуумных выключателях с открытым изоляционным корпусом. Диапазон измерений — 0,1–20 мм, точность — ±0,2 мм.
Важно! При комплектации прибора 3-мя датчиками одного типа контроль параметров скорости и хода может выполняться одновременно по 3 полюсам выключателя.
Способы запуска измерения
В зависимости от задачи, пользователь может выбрать внутренний или один из внешних способов запуска измерения:
- по состоянию любого канала вспомогательных контактов;
- по состоянию любого канала полюсов;
- по уставке аналогового канала (канал вольтметра, каналы измерения тока, каналы токовых клещей);
- по состоянию инкрементного датчика перемещения.

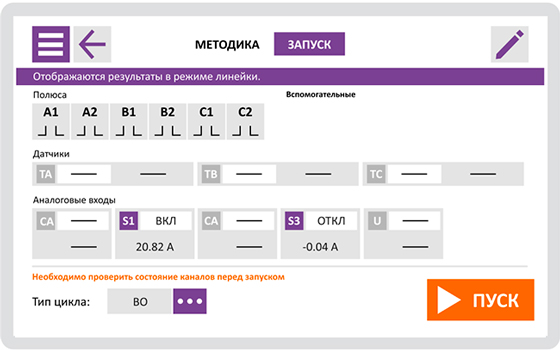

Окно настройки измерения в режиме линейка

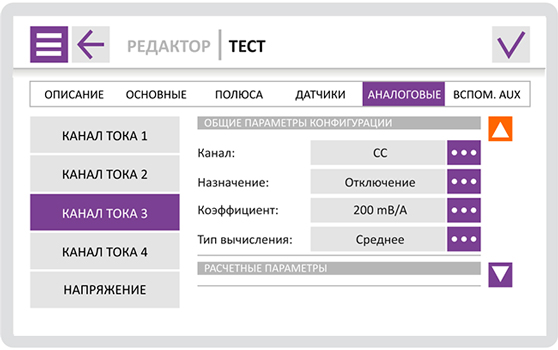

Окно настройки измерения
Регистрация моментов переключения контактов с предвключёнными резисторами (PIR)
Прибор ПКВ/М17 обеспечивает точную регистрацию моментов переключения контактов с предвключёнными резисторами (PIR), что позволяет проводить детальный анализ работы коммутационного аппарата. Функция фиксирует временные параметры срабатывания PIR-контактов относительно основных контактов выключателя с высокой точностью.
Использование ПКВ/М17 позволяет своевременно выявлять отклонения в работе PIR-контактов, такие как несинхронность срабатывания или изменение временных характеристик. Это помогает предотвратить повреждение изоляции и продлить срок службы оборудования.
Благодаря данной функции повышается точность диагностики и надёжность контроля, что даёт возможность оптимизировать техническое обслуживание и снизить вероятность аварийных ситуаций.
Адаптивность под отечественные и зарубежные высоковольтные выключатели
ПКВ/М17 может быть укомплектован крепёжными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Для заказа доступны два варианта:
- Стандартный комплект — подходит для большинства выключателей российского и советского производства. Базовое решение.
- Дополнительный комплект — разработан для установки датчиков на высоковольтные выключатели, преимущественно зарубежного производства. Универсальное решение. Предусмотрена возможность приобретения крепёжных приспособлений поштучно.
В случаях, когда конструкция объекта требует применения нестандартных крепёжных элементов или специализированных измерительных шаблонов, компания-производитель оказывает содействие в их:
- проектировании;
- изготовлении;
- последующих испытаниях.
Это позволяет обеспечить корректное подключение прибора и проведение измерений даже для оборудования с нестандартной конструкцией.
Отображение и анализ результатов измерений

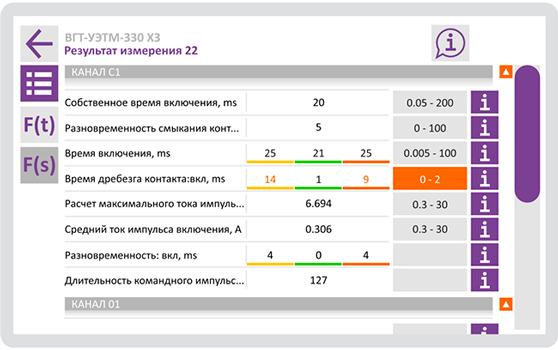

Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции.
В результатах приводятся такие данные, как:
- параметры хода: полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок;
- параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени;
- параметры скорости: скорость при коммутации, расчет скорости на разных участках.
С помощью специальных шаблонов Пользователь может задавать паспортные значения измеряемого объекта. Если измеренное значение отличается от паспортного - прибор его выделит.

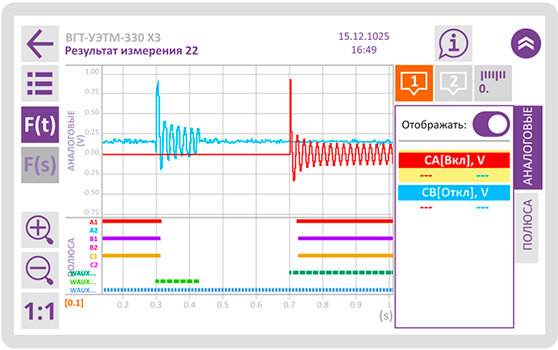

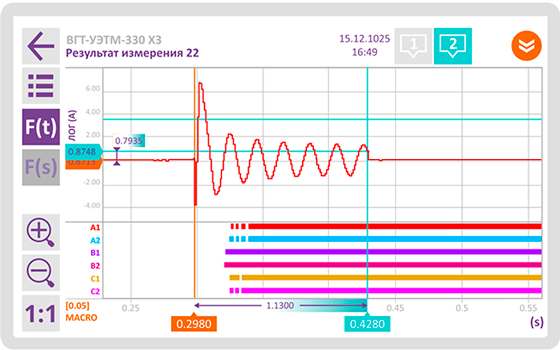

Дополнительную информацию о состоянии выключателя можно получить при анализе регистрируемых графиков, работа с которыми осуществляется с использованием курсоров и масштабирования.
Измерение динамического сопротивления в комплексе с DCRT-200
Прибор ПКВ/М17 предназначен для диагностики высоковольтных выключателей и позволяет контролировать временные, скоростные и ходовые характеристики, выявляя отклонения в работе механизма.
Для расширения диагностических возможностей может применяться тестер DCRT-200, который дополняет ПКВ/М17 функцией измерения динамического сопротивления контактов. Это позволяет дополнительно выявлять дефекты контактной системы, такие как износ, подгорание и ухудшение электрического контакта.
Обработка и передача данных
ПКВ/М17 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на дисплее.
Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash. ПО находится на стадии финальной разработки.
Эксплуатация в любых погодных условиях
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М17 гарантированно работает при температуре от -20 до +50 °С.
-
-
Технические характеристики прибора контроля и диагностики высоковольтных выключателей ПКВ/М17:
Параметр Значение Количество каналов контроля контактов выключателя 6 Диапазон измерения и регистрации временных интервалов 0,001 ÷ 200 с Точность ±10-4[1 + tx] c,
где tx - измеряемый интервал времени, cДиапазон измерения линейных перемещений 1 ÷ 900 мм Точность ±[1+0,0005*Sx] мм,
где Sx - измеряемое расстояние, ммДиапазон измерения угловых перемещений 0,2° ÷ 360° Точность ±[0,2 + 0,001*ax]°,
где ax - измеряемый угол, град.Диапазон измерения скорости движения 0,002 ÷ 20 м/с Точность в диапазоне 0,02 ÷ 10 м/с ±2 % Циклы силового коммутатора О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О
Тп - длительности произвольной паузы,
Тзо - длительность задержка отключенияМаксимальный коммутируемый ток ±30 А Диапазон измерения напряжения по входу "Напряжение коммутатора" ±350 В Диапазон измерений напряжения каналом "Вход аналоговый" 0 ÷ 12 В (униполярный режим);
±6 В (биполярный режим)Диапазоны измерения сопротивления канала "Вход аналоговый" 0 ÷ 160 Ω (выходной ток 60 мА);
0 ÷ 2500 Ω (выходной ток 4 мА)Потребляемая мощность 60 Вт Электрическое питание ~ 100-242 В, 49,5-60,5 Гц
— 100-340 ВГабаритные размеры, мм 360х290х165 мм Масса прибора 7 кг Защита от окружающей среды IP 64 (в закрытом положении) Диапазон температуры при работе с прибором IP 40 (в рабочем положении) Язык интерфейса и руководства пользователя Русский / Английский -
Комплект поставки ПКВ/М17
№ Наименование, Индекс Применение Фото Количество 1 Измерительный блок ПКВ/М17
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
1 2 Кабель сетевой
018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2 м.

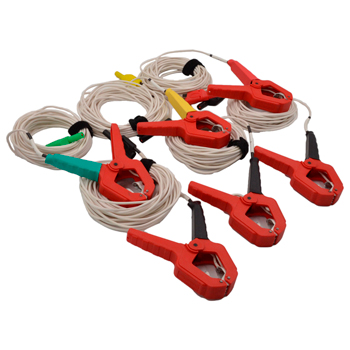

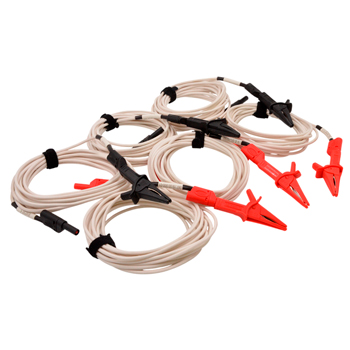

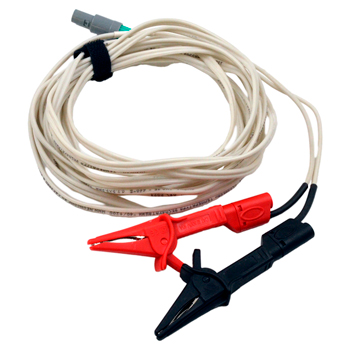

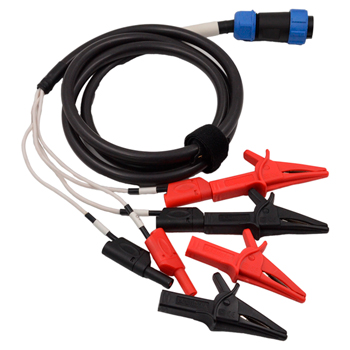

1 3 Кабели полюсов. Полюс А, В, С, D
047.11.00.00.00/-01/-04/-07
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Длина 7,5 м.
4 4 Датчик линейного перемещения ДП12
012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.
1 5 Датчик углового перемещения ДП21
009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
1 6 Комплект крепежных приспособлений для выключателей российского производства Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и прочее). .jpg)

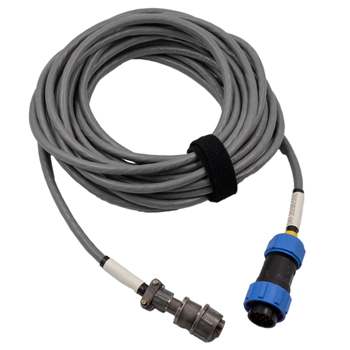

1 6 Кабель датчика
010.06.00.000-01
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору.
1 5 Стержень измерительный с футляром
012.03.00.000-01
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. В стандартной комплектации длина 700 мм.

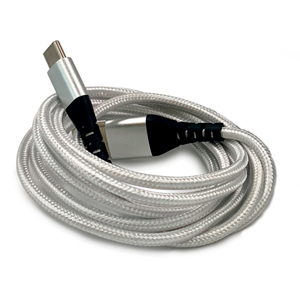

1 8 Кабель USB-C
1 16 Предохранители
ВП2Б-1В-2А (2 шт.)
ВП2Б-1В-10А (2 шт.)Для защиты источника питания.
4 18 Сумка
126.06.00.000
Для переноса кабелей.
1 Дополнительная комплектация ПКВ/М7 для одновременного контроля по 3 фазам:
(Поставляется за отдельную плату)
№ Наименование, Индекс Применение Фото 1 Датчик линейного перемещения ДП12
012.00.00.000-02
Доукомплектация еще двумя датчиками (на выбор! ДП12 и/или ДП21) позволяет проводить измерения линейного перемещения подвижных частей высоковольтного выключателя одновременно по 3 фазам (в комплекте паспорта и сертификаты о калибровке). Для работы датчиков необходимы измерительные стержни на выбор – см. ниже.
Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используются совместно с измерительным стержнем.
В стандартной комплектации прибора датчик ДП12 (1 штука)
2 Датчик углового перемещения ДП21
009.00.00.000
Доукомплектация еще двумя датчиками (на выбор! ДП12 и/или ДП21) позволяет проверять параметры хода и скорости выключателя одновременно по 3 фазам (в комплекте паспорт и сертификат о калибровке).
Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
В стандартной комплектации прибора датчик ДП21 (1 штука)
3 Стержень измерительный в футляре
012.03.00.000/-01/-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 550 мм и 1000 мм. В стандартной комплектации длина 700 мм.
Для контроля по трем фазам при использовании датчиков ДП12 необходимо три стержня.
4 Кабель датчика (2 штуки)
010.06.00.000-01
Доукомплектация кабелями позволяет подключить датчики ДП12 и/или ДП21 и проводить контроль параметров одновременно по 3 фазам.
В стандартной комплектации прибора 1 кабель датчика.
5 Комплект крепежных приспособлений для выключателей российского производства Доукомплектация крепёжными приспособлениями позволяет прикрепить датчики ДП12 и ДП21 к 3 фазам одновременно (зажимы, площадки, переходники и прочее).
Возможно штучное приобретение или по необходимости.
Дополнительная комплектация ПКВ/М7:
(Поставляется за отдельную плату)
№ Наименование, Индекс Применение Фото 1 026.22.00.000

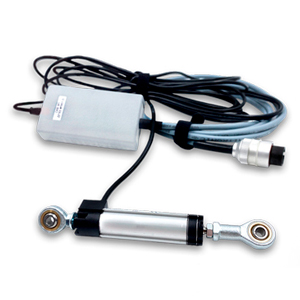

Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,2 мм. Применяется с переходником 026.24.00.000, который идет в комплекте с датчиком.
2 Стержень измерительный в футляре
012.03.00.000/-01
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм. 3 Предохранители
ВП2Б-1В-2А (2 шт.)
ВП2Б-1В-10А (2 шт.)Для защиты источника питания. -

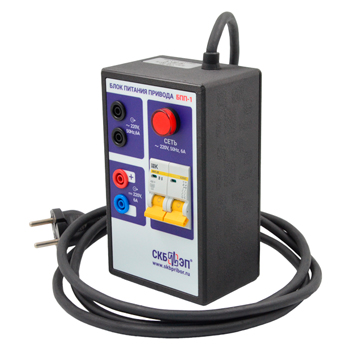

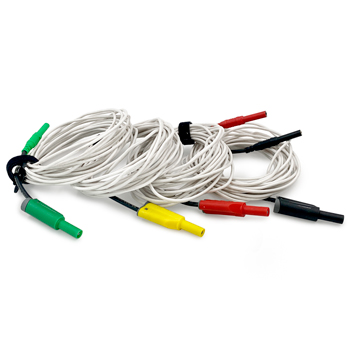

Дополнительная комплектация ПКВ/М17
-
