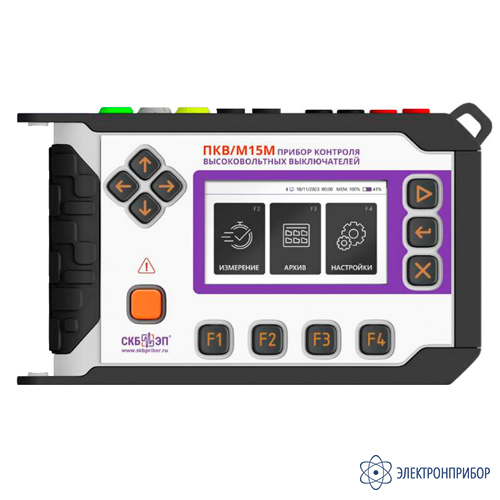

ПКВ/М15М — прибор контроля высоковольтных выключателей

Код товара: 79938
  • 93507-24

    • Гарантия

      1 год

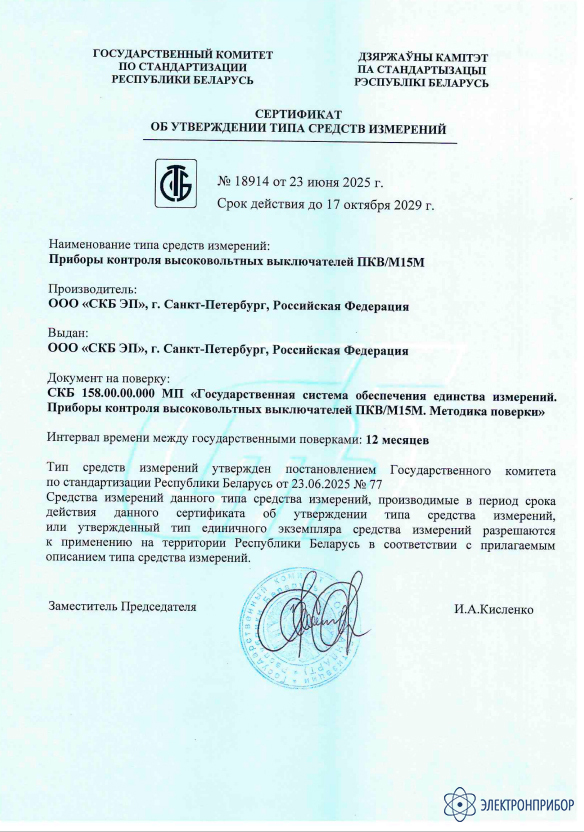

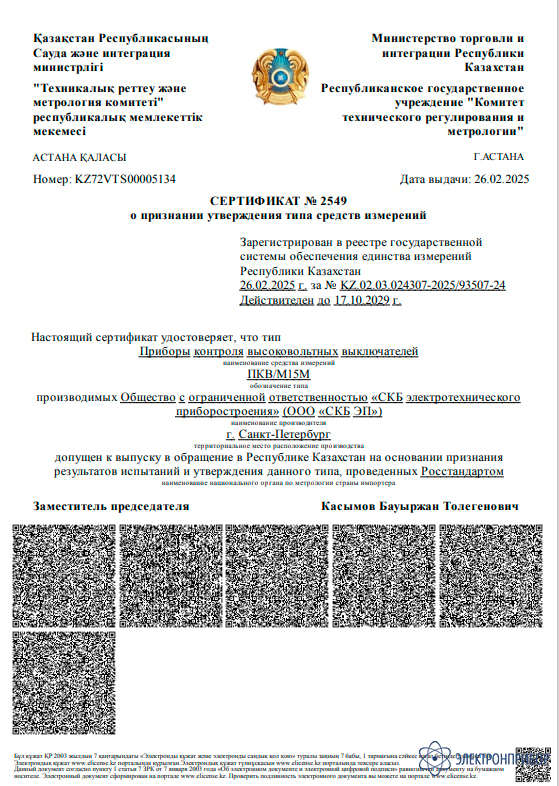

    • Госреестр СИ РФ

      93507-24 до 17.10.2029

    • Производитель

      СКБ ЭП, Россия

    Назначение прибора контроля высоковольтных выключателей ПКВ/М15М:

    ПКВ/М15М предназначен для измерения параметров времени, хода и скорости главных контактов элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства. ПКВ/М15М заключил в себе лучшее от своих предшественников с учетом современной быстродействующей базы в новом компактном и портативном корпусе.

    Описание прибора контроля высоковольтных выключателей ПКВ/М15М:

    ПКВ/М15М в стандартной комплектации не имеет измерительных датчиков и обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов группы ПКВ.

    В дополнительной комплектации (по заказу) для контроля параметров скорости и хода с прибором могут быть поставлены 3 типа датчика (на выбор) – линейный ДП12 или угловой ДП21, которые обеспечивают измерение скоростных характеристик до 20 м/с и параметров хода до 900 мм, а также реостатный датчик ДП32, который позволяет проводить измерение до 20 мм.

    Использование датчиков ДП12 и ДП21 обеспечивает точность равную ±1 мм и ±0,56°, работа с ДП32 – ±0,1 мм.

    Специальные режимы запуска на измерение

    Одним из весомых отличий ПКВ/М15М от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают различные обстоятельства при диагностике:

    • Запуск измерения по замыканию главных контактов — универсальный способ запуска, в котором измерение будет начинаться по замыканию/размыканию контактов полюсов. Данный тип облегчит работу, так как не требует настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска).
    • Специальный запуск, который решит вопрос контроля выключателей производства TAVRIDA ELECTRIC, у которых управление электромагнитным приводом осуществляется через специальный блок посредством замыкания "сухого контакта".

    К тому же были сохранены и привычные типы запуска, реализованные на обновлённой компонентной базе:

    • Запуск «внутренний» (в др. приборах ПКВ - «местный») – способ запуска, в котором измерение будет начинаться синхронно с сигналом по каналу управления высоковольтным выключателем. Такой запуск возможен при прямом подключении в электрическую схему привода выключателя.
    • Запуск «внешний» (в др. приборах ПКВ – «дистанционный») – способ запуска, в котором измерение будет начинаться по возникновению / исчезновению напряжения на контактах кабеля управления.

    Наличие различных типов запуска обеспечивает возможность использования прибора ПКВ/М15М на любых типах высоковольтных выключателей для осуществления их качественной диагностики.

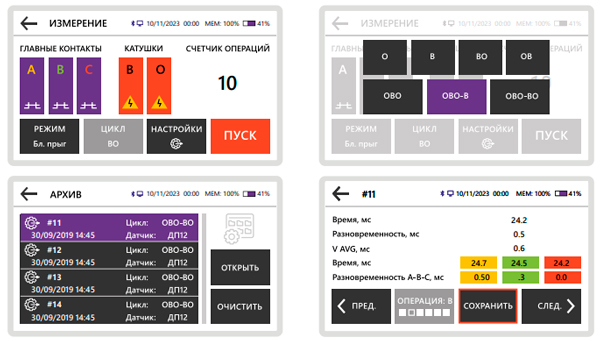

    Рис.1. Интерфейс ПКВ/М15М

    Диагностика отечественных и зарубежных высоковольтных выключателей

    Существует множество нюансов при проведении измерений на выключателях, при этом, если временные характеристики зарегистрировать достаточно просто для любого типа выключателя – никакие дополнительные приспособления здесь не нужны, то для получения характеристик хода и скорости требуются специальные датчики.

    Именно для контроля данных параметров необходима адаптивность измерительного устройства, которая реализуется за счет специальных крепежных приспособлений для установки датчиков.

    Существует два комплекта крепежных приспособлений:

    • «Общий» комплект — предназначен для установки датчика ДП12 на выключатели, в основном, российского производства;
    • «Зарубежный» комплект — предназначен для датчика ДП21 и обеспечивает его установку на высоковольтные выключатели зарубежного производства.

    Примечание: возможен заказ крепежных приспособлений условными комплектами или штучно, в зависимости от парка высоковольтных объектов – подробнее на странице с комплектацией.

    Результаты диагностики технического состояния высоковольтных выключателей

    Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции).

    В результатах приводятся такие данные, как:

    • ПАРАМЕТРЫ ХОДА (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
    • ПАРАМЕТРЫ ВРЕМЕНИ (полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
    • ПАРАМЕТРЫ СКОРОСТИ (скорость при коммутации, расчет скорости на разных участках).

    Работа с результатами диагностики и передача данных в мобильное приложение

    ПКВ/М15М - самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на дисплее.

    Передача результатов измерений будет реализована в мобильное устройство (телефон / планшет) в специальное ПО по каналу Bluetooth (ПО в настоящий момент на стадии разработки) или на ПК по каналу USB (измеренные графики) в облачный сервер.

    Проверка в простых операциях и сложных циклах

    Прибор оборудован силовым коммутатором с током 20 А для управления приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет проводить диагностику как в простых операциях, так и сложных циклах, в том числе и ресурсные испытания.

    Кроме того, по заказу ПКВ/М15М может быть дополнительно укомплектован ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении с определением величины минимального напряжения срабатывания. Плюс, рабочий ток данного устройства в 35 А может дополнительно закрыть некоторые потребности.

    Мобильность и простота в эксплуатации

    ПКВ/М15М достаточно прост и понятен в работе. Прибор встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а массогабаритные показатели (масса 1,3 кг / габариты 250 х 150 х 60 мм) по праву позволяют называть его мобильным измерительным прибором.

    Встроенный аккумулятор ПКВ/М15М обеспечивает полную автономность. Так одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.

    Кроме того, у прибора цветной сенсорный дисплей, который переводит взаимодействие с устройством в привычный современный формат.

    Высоковольтные выключатели

    Во время операции включения или отключения прибор позволяет определять различные дефекты, такие как:

    • затягивание времени операции отключения или включения;
    • разновремённость срабатывания полюсов;
    • сильный дребезг контактов;
    • недостаточный вжим контактов;
    • повторное замыкание контакта при отключении;
    • затирание в механизме привода;
    • неисправность буфера (демпфера) отключения;
    • износ пружин внутри дугогасительных камер и др.

    Зная кинематическую схему работы выключателя, вы сможете локализовать проблемный участок.

  • Технические характеристики прибора контроля высоковольтных выключателей ПКВ/М15М:

    Параметр Значение
    Характеристики процесса измерений
    Диапазон измерения и регистрации временных интервалов 0,001 - 10 000 мс
    Точность ±10-4[1 + tx] c, где tx - измеряемый интервал времени
    Диапазон измерения линейных перемещений с датчиком ДП12 1 - 900 мм
    Точность ±1 мм
    Диапазон измерения угловых перемещений с датчиком ДП21 0,09° - 360°
    Точность ±0,56°
    Диапазон измерения скорости движения 0,002 - 20 м/с
    Диапазон измерений линейных перемещений с датчиком ДП32 0,1 – 20 мм
    Точность ±0,1 мм
    Максимальный коммутируемый ток 20 А
    Циклы силового коммутатора О, В, ОВ, ОВО, ОВО-В, ОВО-ВО
    Интерфейс
    Связь с ПК USB, Bluetooth
    Связь с мобильными устройствами Bluetooth
    Дисплей Цветной, TFT 480 x 272 пикселей
    Язык интерфейса и руководства пользователя Русский / Английский
    Основные характеристики
    Электрическое питание ~ 100-242 В, 50 Гц — 100-340 В
    Потребляемая мощность не превышает 30 Вт
    Количество каналов контроля контактов выключателя 3
    Питание (встроенная батарея) Литий-ионная
    Время заряда аккумулятора < 3 ч
    Габариты 250 х 150 х 60 мм
    Масса измерительного блока < 1,3 кг
    Окружающая среда
    Защита от окружающей среды IP 54
    Диапазон температуры при работе с прибором от -20°C до +55°C
    Диапазон температуры при хранении прибора от 0°C до +40°C
    Диапазон температуры при транспортировке прибора от -20°C до +55°C
    Относительная влажность воздуха 95% (без конденсации влаги)
    Безопасность и сертификаты
    Теплоизоляция Защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева
    Безопасность IEC 61010-1
    ЕМС IEC 61326-1
    Класс защиты от поражения электрическим током Класс защиты II

  • Комплект поставки ПКВ/М15М

    № Наименование, Индекс Применение Фото Количество
    1

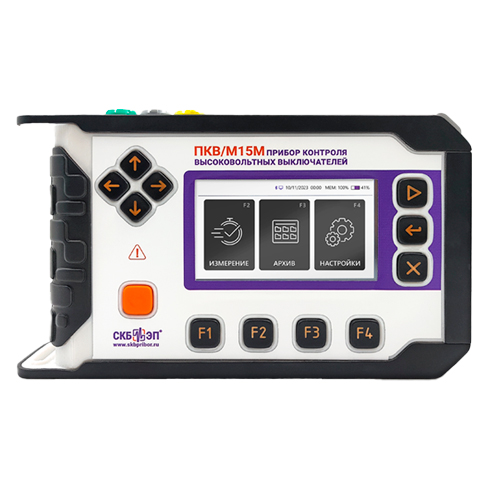

    Измерительный блок ПКВ/М15М

    058.00.00.000

    		 Прибор и сопроводительная документация: руководство по эксплуатации и формуляр.

    1
    2

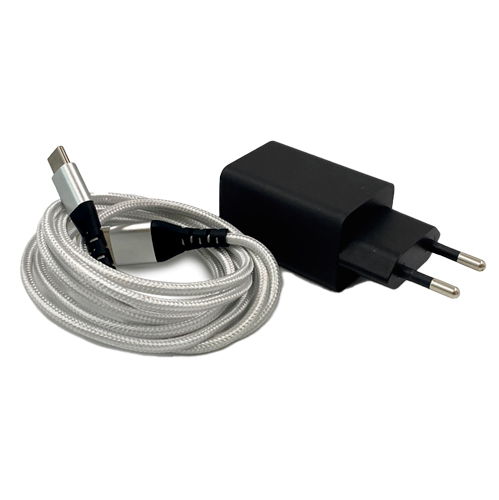

    Зарядное устройство

    —

    		 Зарядное устройство с кабелем USB А - USB Type-С (длина 1,5 м).

    1
    3

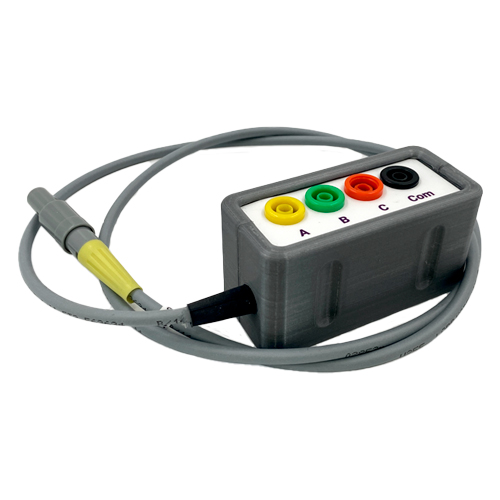

    Разветвитель кабелей полюсов

    058.04.00.000

    		 Выносной блок (без заземления), который с одной стороны кабелем длинной 1 м подключается к прибору ПКВ/М15М, а с другой стороны в 4 его разъема подключаются Кабели полюсов с последующим подключением к выключателю.

    1
    4

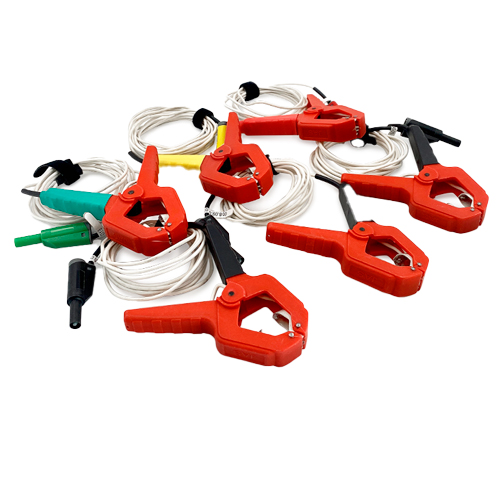

    Кабели полюсов

    058.09.00.000
    058.09.00.000-01
    058.09.00.000-02
    058.09.00.000-03

    		 Комплект кабелей с зажимами типа «крокодил» (зев 50 мм) для подключения к Разветвителю кабелей полюсов и к полюсам А, В, С.
    Состоит из 6 штук:
    • Желтый кабель «А» (1 шт.) - длина 2,5 м;
    • Зеленый кабель «В» (1 шт.) - длина 2,5 м;
    • Красный кабель «С» (1 шт.) - длина 2,5 м;
    • Черный кабель «Общий» (3 шт.) – длина каждого 2,5 м.
    Обеспечивают работу на объектах до 35 кВ.

    1
    5

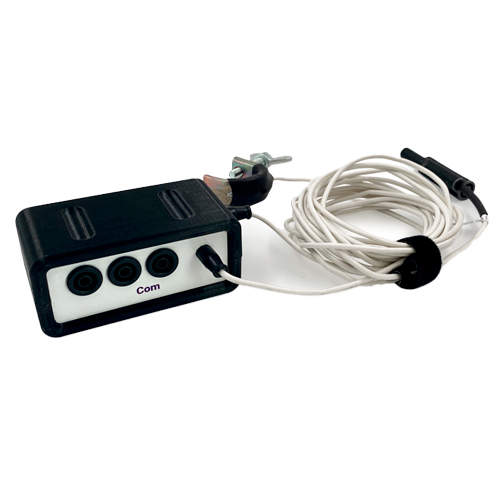

    Разветвитель кабелей «Общий»

    058.06.00.000

    		 Выносной блок (с заземлением — длина провода 2,5 м), который с одной стороны кабелем длинной 1 м подключается к Разветвителю кабелей полюсов, а с другой стороны в 3 его разъема подключаются 3 кабеля «Общий» (черные) из комплекта Кабелей полюсов с последующим подключением к выключателю.

    Рекомендовано к применению с высоковольтными выключателями стационарного типа (для выкатных выключателей использование необязательно).

    1
    6

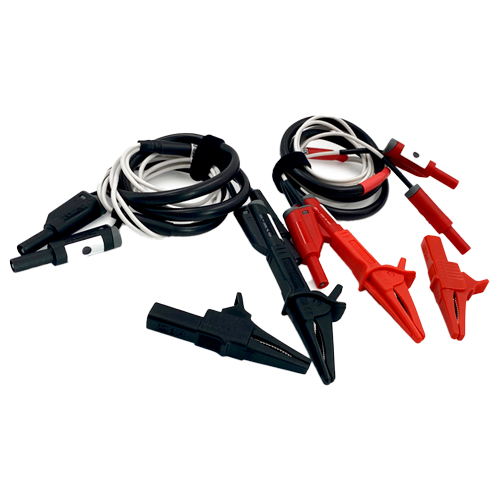

    Кабель управления

    058.05.00.000
    058.05.00.000-01

    		 2 кабеля и 4 зажима типа «крокодил» (зев 25 мм) для подачи команды запуска и управления коммутацией. Длина каждого 2,5 м.

    1
    7

    Ремень

    158.01.00.000

    		 Предназначен для транспортировки и переноса прибора на плече. Длина 1,7 м.

    1
    8

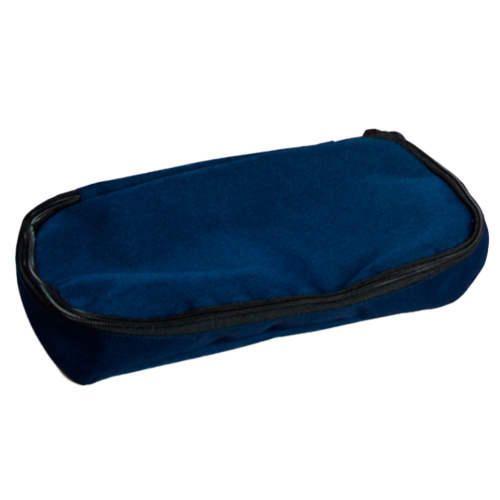

    Сумка

    126.06.00.000

    		 Сумка для транспортировки и хранения прибора и комплектующих.

    1

  • Дополнительная комплектация ПКВ/М15М
