ИКВ-07 — комплекс безразборного контроля высоковольтных выключателей и трансформаторов
Код товара: 40926-
-
Производитель
Описание комплекса для безразборного контроля высоковольтных выключателей и трансформаторов ИКВ-07:
Комплекс ИКВ-07 позволяет проводить полноценный контроль высоковольтных выключателей всех типов на все классы напряжений от 10 до 1050 кВ, а также трансформаторов и устройств РПН.
Особенности комплекса для безразборного контроля высоковольтных выключателей и трансформаторов ИКВ-07:

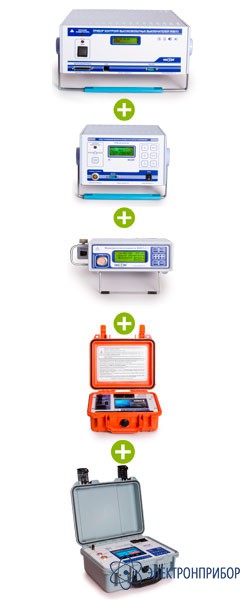

Комплекс состоит из пяти приборов, что обеспечивает полноценный контроль коммутационного оборудования и трансформаторов:
- Универсальный прибор ПКВ/У3.0;
- Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
- Комплексный прибор микромилликилоомметр МИКО-2.3, который сочетает в себе четыре режима: микроомметр, миллиомметр, килоомметр и термометр;
- Миллиомметр МИКО-8 с режимом безразборной диагностики устройств РПН (метод DRM);
- Специализированный прибор контроля устройств РПН ПКР-2.
Комплекс позволяет проводит:
- Проверку технического состояния выключателей советского, российского и зарубежного производства;
- Контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
- Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
- Измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
- Проверка работоспособности в простых операциях "В" и "О";
- Проверка работоспособности в сложных циклах;
- Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
- Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
- Измерения электрическое сопротивление постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность, а также электрического сопротивления в безиндуктивных цепях в диапазоне от 10мкОм до 10кОм на токах до 10А;
- Безразборную диагностику состояния устройств РПН без снятия крышки бака контакторов (метод DRM).
- Измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений;
- Измерения сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения;
- Измерения температуры обмоток, масла и воздуха.
- Проверку технического состояния устройств РПН, указываемых в нормативных документах, как реакторного типа, так и быстродействующих РПН;
- Снятие круговых диаграмм резисторных и реакторных устройств РПН;
- Снятие осциллограмм переключения контактора резисторных устройств РПН;
- Одновременный контроль по трем фазам без установки дополнительных внешних элементов.
-
-
Технические характеристики комплекса безразборного контроля высоковольтных выключателей и трансформаторов ИКВ-07:
Параметр Значение МИКО-8 Диапазон измерений сопротивления, Ом 10 мкОм + 10 кОм Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5 мк0м) Пределы допускаемой основной абсолютной погрешности нуля шкалы сопротивления, мкОм, не более ±0,5 Пределы допускаемой суммарной относительной погрешности измерений сопротивления в рабочих условиях, %, не более ±0,27 Нестабильность измерительного тока в рабочем диапазоне температур, %/с, не более 0,005 Выходное напряжение, В, не более 20 Задаваемые пределы выходной мощности, Вт 0,3; 1; 5; 20; 62 Сетевое напряжение питания: переменного тока (действующее значение), В постоянного тока, В от 100 до 242 от 100 до 300 Напряжение питания от внешнего аккумулятора, В от 11 до 14 Максимальная потребляемая мощность, Вт 120 Габариты измерительного блока (дпина*ширина*высота), мм 270 х 250 х 130 Температурный диапазон эксплуатации,°С -25 + +40 Степень защиты измерительного блока от окружающей среды в транспортном положении IP64 Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке IP20 Масса измерительного блока, кг 3,2 ПКР-2 Максимальное время регистрации, мин 20 Разрешающая способность измерения временных интервалов, мс ±0,1 Диапазон измерений угловых перемещений датчиком, град 0,36 + 360 Абсолютная погрешность измерения угловых перемещений, град ±0,54 Амплитуда выходного напряжения каналов, В 17± 10% Амплитуда выходного тока каналов, мА 80 ±10% Форма выходного сигнала прямоуг. Основная относительная погрешность измерения среднего напряжения каналов, % ±5 Основная относительная погрешность измерения среднего тока каналов, % Основная относительная погрешность измерения напряжения постоянного тока, % ±2 Основная относительная погрешность измерения постоянного тока, % Потребляемая мощность в режиме ожидания пуска не более, Вт 15 Потребляемая мощность в режиме измерений не более, Вт 150 Диапазон температуры окружающего воздуха при эксплуатации прибора , °С от -20 до +40 Габаритные размеры корпуса прибора, мм 360x290x165 Масса измерительного блока прибора не более, кг 6,5 Масса комплекта датчиков, приспособлений и кабелей не более, кг 7 ПУВ-регулятор (ПКВ-35) Число каналов управления выключателем (О и В) 2 Диапазон входного напряжения, В 90...300 Диапазон выходного напряжения, В 40...285 Дискретность задания выходного напряжения, В 1 Максимальный ток нагрузки, A 35 Максимальная коммутируемая мощность, ВА 12000 Погрешность измерения входного и выходного напряжений, % 1 Пределы задания длительности импульсов включения \ отключения , с 0...1,99 Пределы задания длительности бестоковой паузы, с 0...99,99 Габариты, мм 156х270х140 Вес, не более, кг 6 ПКВ/У3.0 Диапазон измерения временных характеристик, с 0,001+8 Погрешность измерения временных характеристик, мс ±0,1 + ±0,3 Диапазон измерения скорости, м/с 0,002+20 Погрешность измерения скорости в диапазоне 0-10 м/с,% ±2 Диапазон измерения хода, мм 0,5+900 Погрешность измерения хода с датчиком ДП12. мм ±1 Погрешность измерения хода с датчиком ДП21. % ±0,2 Максимальный ток силового коммутатора, А 35 Диапазон измерения сопротивления резистивного датчика. Ом 0+160 или 0+2500 Температурный диапазон эксплуатации.°С -15 + Габариты измерительного блока (ширина*высота*глубина). мм 300*140*400 Масса измерительного блока, кг 8 Количество каналов контроля резистивных датчиков 12 Количество каналов датчиков перемещения 3 МИКО-2.3 Предел допускаемой дополнительной относительной погрешности измерений сопротивления и температуры в рабочем диапазоне температур не более, % ±0,25 Максимальная мощность, потребляемая зарядным устройством при заряде аккумулятора не более, Вт 40 Масса измерительного блока, кг 2,7 Режим микроомметра Диапазон измерений сопротивления. мкОм 0,01-100000 Режим миллиомметра Диапазон измерений сопротивления. Ом 10-7-1000 Время одного измерения (в зависимости от индуктивности цепи), с 4-900 Режим килоомметра Диапазон измеряемых сопротивлений, кОм 0,1+300 Предел допускаемой основной относительной погрешности измерений сопротивления,% ±0,5 Допустимая величина наведенного напряжения на измеряемом сопротивлении Rx=200kOm, В ДО 5000 Максимальная величина емкостного тока помехи частотой 50Гц через измеряемое сопротивление во всем диапазоне Rx не должна превышать. мА (действ, значение) 25 Режим термометра Диапазон измеряемых температур, С -20++120 -
Комплект поставки ИКВ-07
ПКВ/У3.0 № Наименование, Индекс Применение Фото Количество 1 Измерительный блок ПКВ/У3.0
СКБ021.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
1 2 Датчик линейного перемещения ДП12
СКБ012.00.000-02
Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.

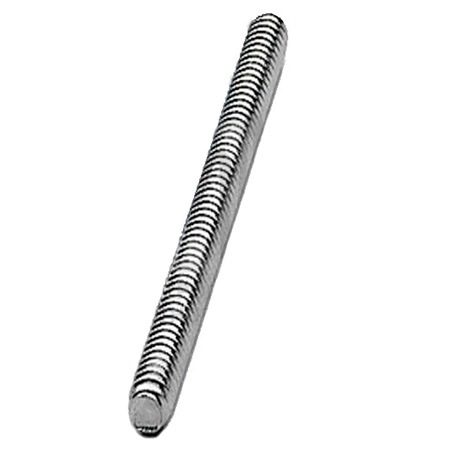

2 3 Стержень измерительный
СКБ010.15.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.).
1 4 Датчик углового перемещения ДП21
СКБ009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09.
1 5 Кабель датчика
СКБ014.25.00.000
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 12 м.).
1 6 Кабель сетевой
СКБ018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.).
1 7 Кабель LAN
СКБ024.26.00.000
Для подключения прибора к компьютерной сети или ноутбуку (длина 2 м.).
1 8 Кабель RS-232
СКБ024.25.00.000
Для подключения прибора к компьютерной сети или к ноутбуку (длина 1,5 м.).
1 9 Кабель входного напряжения коммутатора
СКБ022.06.00.000
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция - силикон (длина 2 м.).
1 10 Кабель местного пуска
СКБ022.07.00.000
Для подключения к приводу высоковольтного выключателя.Оканчивается зажимами типа "крокодил". Номинальный ток 50А. Изоляция - силикон (длина 2,5 м.).
1 11 Кабель дистанционного пуска
СКБ021.26.00.000
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.).
1 12 Кабель полюсов 4 канала. Полюс A, B, C, D
СКБ010.05.00.000/-01/-02/-06
Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. (длина 11 м.).
1 13 Наконечники на кабели
СКБ021.26.00.003
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
1 14 Кабель полюсов 20 каналов
СКБ021.23.00.000
Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4 (длина 1,2 м.).

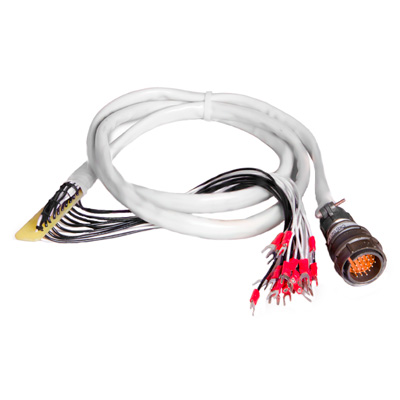

1 15 Кабель на 10 реостатных датчиков
СКБ021.24.00.000
Для проверки реостатных датчиков воздушных выключателей. Кабель имеет 10 пар наконечников под винт М5. Изоляция кабеля - силикон (длина 2,5 м.).
1 16 Кабель измерения напряжения шунта
СКБ014.27.00.000
Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция (длина 5 м.).
1 17 Провод заземления
СКБ022.08.00.000
Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,75 м.).
1 18 Комплект крепежных приспособлений Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). 1 19 Предохранители ВП2Б-1В-2А Для защиты источника питания.

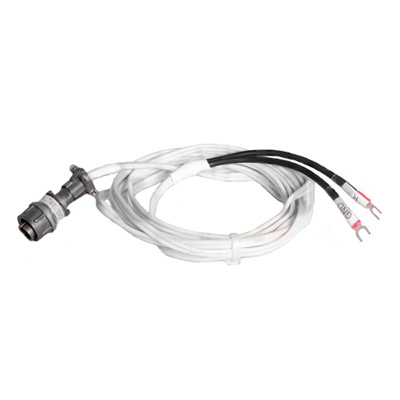

4 20 Кабель реостатного датчика
СКБ021.27.00.000
Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля - силикон (длина 2,5 м.).
2 21 Сумка Для комплекта крепежных изделий.
1 22 Сумка
СКБ121.06.00.000
Для переноса прибора.
1 МИКО-2.3 № Наименование, Индекс Применение Фото Количество 1 Измерительный блок МИКО-2.3
СКБ025.01.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
1 2 Зарядное устройство 3У-1А
СКБ023.20.00.000
Для подзаряда аккумулятора во время измерения сопротивления на электрооборудовании.
1 3 Кабель микроомметра К162
СКБ023.02.00.000-01
Для измерения сопротивления масляных (типа У-110; МКП-110; ВМТ-110), воздушных (типа ВВОА-15) и элегазовых высоковольтных выключателей (типа ВГУ-220; ВГВ-110; ЗАР1ДТ-145; ЗНМ428; ВГБУ-110; ВГБ-330). Зажимы типа "крокодил + струбцина" (длина 1,0 м. + 2,1 м.). .jpg)
1 4 Потенциальный пружинный контакт
СКБ023.21.00.000/-01
Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.
2 5 Потенциальный штыревой контакт
СКБ023.22.00.000/-01
Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.
2 6 Кабель миллиомметра К233
СКБ023.07.00.000-02
Для измерения сопротивления обмоток силовых трансформаторов напряжением 110кВ и ниже на постоянном токе. Диаметр шпильки ввода до 37 мм. (длина 2 м. + 6 м.).
1 7 Кабель килоомметра К322
СКБ023.06.00.000-01
Для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения (длина 2,1 м. + 3,4 м.). 1 8 Термометр с кабелем К411 Для измерения температуры масла, воды, воздуха (длина 1,8 м.).
1 9 Кабель интерфейса RS-232
СКБ023.11.00.000
Для передачи результатов измерения в компьютер, а также для управления прибором от ПК (длина 1,5 м.).
1 10 Сетевой удлинитель
СКБ023.16.00.000
Для подключения зарядного устройства при размещении прибора на вводе высоковольтного выключателя.
1 11 Проверочный шунт 75ШСМ МЗ-0,5 Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%.
1 12 Эквивалент нулевого сопротивления
СКБ023.15.00.000
Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
1 13 Сумка
СКБ123.02.01.000
Предназначена для переноски прибора.
1 14 Сумка
СКБ123.02.02.000
Предназначена для комплекта кабелей.
1 МИКО-8 № Наименование, Индекс Применение Фото Количество 1 Измерительный блок МИКО-8
СКБ032.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
1 2 Кабель сетевой
СКБ031.23.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция (длина 2 м.).
1 3 Провод заземления
СКБ010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А.

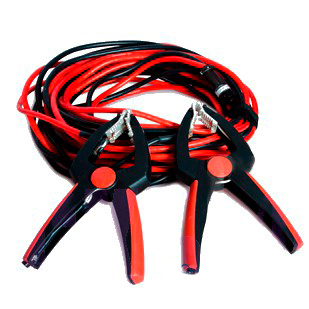

1 4 Кабель измерительный, длина 8,5 м
Измерение с земли ТС-35кВ. Измерение с крышки трансформатора (35÷500) кВ. “Крокодилы” с зевом до 80 мм. .jpg)
1 5 Эквивалент нулевого сопротивления
СКБ023.15.00.000
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
1 6 Шунт 75ШСММ3 Проверка работоспособности. Величина 1 мОм ± 0,5%.
1 7 Предохранитель ВП2Б-1В-2А Для защиты источника питания.
2 8 Кабель USB 2.0 A-B Для подключения прибора к компьютеру и управлению им от ПК (длина 1,8 м.).
1 9 Сумка
СКБ126.06.02.000
Для комплекта крепежных изделий.

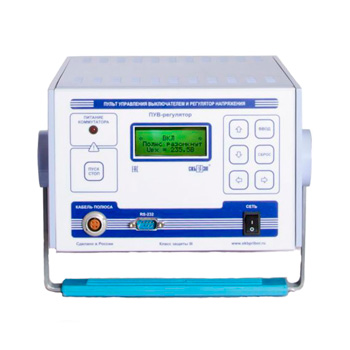

1 ПУВ-регулятор (ПКВ-35) № Наименование, Индекс Применение Фото Количество 1 Измерительный блок ПУВ-регулятор
СКБ027.00.00.000Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
1 2 Кабель полюсов с соединителем. Полюс A, B, C
СКБ027.29.00.000
СКБ010.05.00.000/-01/-02Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м.
1 3 Кабель входного напряжения коммутатора
СКБ022.06.00.000Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.
1 4 Кабель местного пуска
СКБ022.07.00.000Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м.
1 5 Провод заземления
СКБ022.08.00.000Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
1 6 Наконечники под винт М5
СКБ021.26.00.003Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.
4 7 Предохранители ВП2Б-1В-2А Для защиты источника питания.
2 8 Сумка для переноски прибора
СКБ127.01.00.000Для удобной переноски кабелей и прибора.

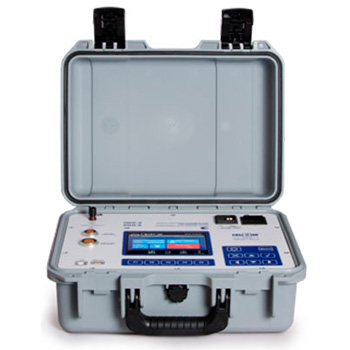

1 ПКР-2 № Наименование, Индекс Применение Фото Количество 1 Измерительный блок ПКР-2 СКБ035.00.00.000
Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК.
1 2 Кабель измерительный с соединителем и контактными зажимами
СКБ035.29.00.000
СКБ035.24.00.000
СКБ035.24.00.000-01
СКБ035.24.00.000-02Используется: 1) Разборный метод диагностики. Для подключения к контактам устройства РПН трансформатора внутри бака. 2) Безразборный метод диагностики (метод DRM). Для подключения к вводам трансформаторов до 220 кВ включительно.
3 3 Датчик углового перемещения ДП22 СКБ035.26.00.000 Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую оси из дополнительной комплектации).
1 4 Струбцина СКБ035.30.00.000 Для фиксирования датчика ДП22 на приводе устройства РПН.
1 5 Ручка СКБ028.25.00.000 Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации.
1 6 Кабель сетевой СКБ018.09.00.0000 Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС (длина 1,5 м.).
1 7 Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.).
1 8 Ось №10 совместно со втулкой СКБ035.25.00.000 Ось №10 предназначена для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно со втулкой СКБ035.25.05.000. Для остальных приводов смотрите оси в таблице "Дополнительная комплектация". 1 9 Предохранитель ВП2Б-1В-2А Для защиты источника питания.
2 10 Сумка СКБ126.06.00.000 Для переноски кабелей и комплектующих.
1 -
Дополнительная комплектация ИКВ-07
-
СКБ010.41.00.000, штанга-манипулятор
Цена по запросу
