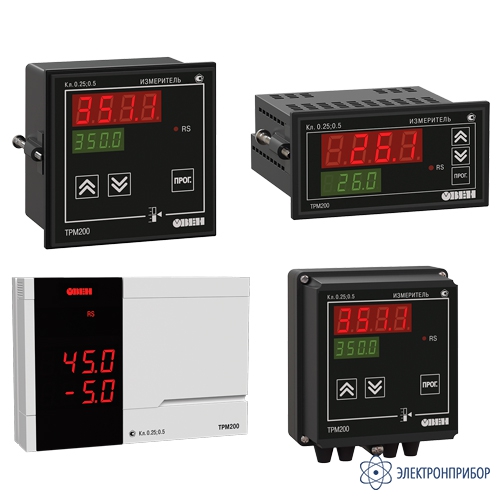

ТРМ200 — двухканальный измеритель с универсальным входом и интерфейсом RS-485
Код товара: 68090-
Назначение двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
Прибор ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

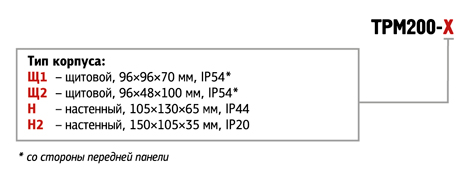

Варианты исполнения двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
Функциональные возможности двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
- Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров);
- Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень;
- 4 типа корпуса: Н, Щ1, Щ2, Н2;
- Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа;
- Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU);
- Несколько уровней защиты настроек прибора для разных групп специалистов;
- Программирование с лицевой панели или из конфигуратора.

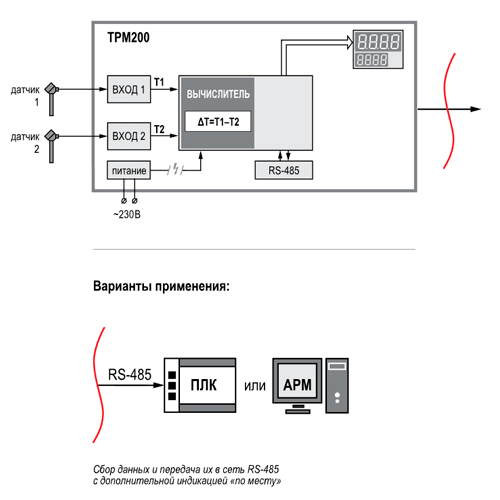

Функциональная схема двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
Элементы управления двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
В режиме РАБОТА отображают текущие значения двух измеряемых величин Т1, Т2 (или один из индикаторов отображает их разность T).
В режиме ПРОГРАММИРОВАНИЕ отображают название и значение программируемого параметра.Вход в МЕНЮ программирования.
Вход в нужную группу параметров.
Циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).Переход между пунктами МЕНЮ.

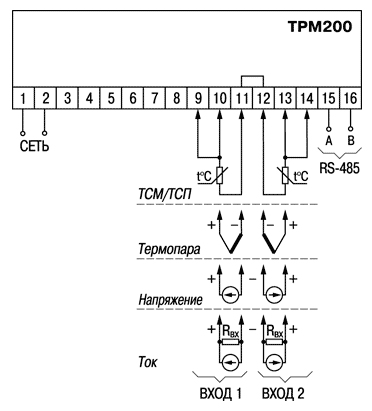

Увеличение и уменьшение значения параметра.В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия всех трех кнопок. «RS» Светится, когда прибор осуществляет обмен данными по сети RS-485. Схемы подключения двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
Интерфейс RS-485 двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.
Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.
При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ200:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
-
Технические характеристики двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:
Параметр Значение Питание Напряжение питания 90…245 В переменного тока Частота напряжения питания 47...63 Гц Универсальные входы Количество универсальных входов 2 Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков» Время опроса входа 1 с Входное сопротивление при подключении источника сигнала:
– тока
– напряжения
100 Ом ± 0,1 % (при подключении внешнего резистора)
не менее 100 кОмПредел допустимой основной погрешности:
– для термометров сопротивления
– для остальных видов сигналов
±0,25 %
±0,5 %Интерфейс связи Тип интерфейса RS-485 Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с Тип кабеля экранированная витая пара Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII Корпус Габаритные размеры и степень защиты корпуса:
– щитовой Щ1
– щитовой Щ2
– настенный Н
– настенный Н2
96×96×70 мм, IP54*
96×48×100 мм, IP54*
130×105×65 мм, IP44
150×105×35 мм, IP20Код in.t1(2) Тип датчика Диапазон измерений Характеристики измерительных датчиков r385 ТСП50 W100 = 1.385 –200…+750 °С r.385 ТСП100 W100 = 1.385 (Pt 100) –200…+750 °С r391 ТСП50 W100 = 1.391 –200…+750 °С r.391 ТСП100 W100 = 1.391 –200…+750 °С r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С r426 ТСМ50 W100 = 1.426 –50…+200 °С r.426 ТСМ100 W100 = 1.426 –50…+200 °С r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С r428 ТСМ50 W100 = 1.428 –190…+200 °С r.428 ТСМ100 W100 = 1.428 –190…+200 °С E_A1 термопара ТВР (А-1) 0…+2500 °С E_A2 термопара ТВР (А-2) 0…+1800 °C E_A3 термопара ТВР (А-3) 0…+1800 °C E_ _b термопара ТПР (В) +200…+1800 °C E_ _J термопара ТЖК (J) –200…+1200 °С E_ _K термопара ТХА (K) –200…+1300 °С E_ _L термопара ТХК (L) –200…+800 °С E_ _n термопара ТНН (N) –200…+1300 °С E_ _r термопара ТПП (R) 0…+1750 °C E_ _S термопара ТПП (S) 0…+1750 °C E_ _t термопара ТМК (Т) –200…+400 °C i 0_5 ток 0…5 мА 0…100 % i 0.20 ток 0…20 мA 0…100 % i 4.20 ток 4…20 мА 0…100 % U-50 напряжение –50…+50 мВ 0…100 % U0_1 напряжение 0…1 В 0…100 % Примечание:
* со стороны передней панели. -
Комплект поставки ТРМ200
№ Наименование Количество 1 Двухканальный измеритель с универсальным входом и интерфейсом RS-485 ТРМ200 в выбранном исполнении 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Краткая инструкция 1 5 Методика поверки (по требованию заказчика) 1 Дополнительная комплектация ТРМ200
(Поставляется за отдельную плату)
№ Наименование 1 Комплект резисторов 100 ОМ, 10 или 50 шт. -
