Ратар 02 1, Ратар021

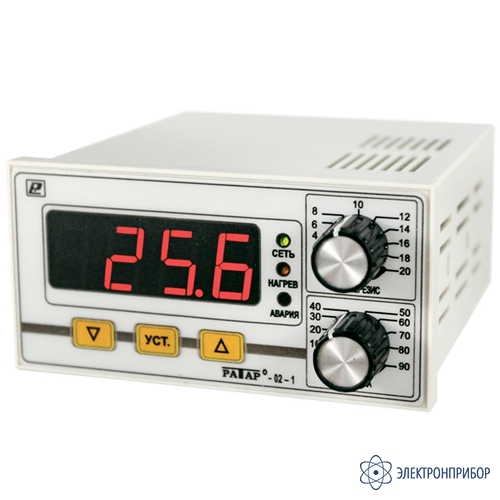

Ратар-02-1 — терморегулятор с аварийным реле для отопительных котлов
Код товара: 67659-
-
Гарантия
12 месяцев
-
Производитель
Сертификаты
Назначение терморегулятора с аварийным реле для отопительных котлов Ратар-02-1:
Терморегулятор Ратар-02-1 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического назначения и применяется в качестве блока управления для отопительных котлов, водонагревателей, тепловентиляторов, электрических термокамер и других систем. Терморегулятор предназначен для работы с термопреобразователем с полупроводниковым чувствительным элементом TС1047 фирмы "Microchip". Прибор выпускается в щитовом корпусе Щ1.
Описание терморегулятора с аварийным реле для отопительных котлов Ратар-02-1:
Терморегулятор Ратар-02-1 может работать по одному из четырех типов логики выходного устройства: прямой, обратный, U–образный или П–образный гистерезис. Терморегулятр работает с термопреобразователем типа п/п с полупроводниковым чувствительным элементом. Прибор имеет максимально упрощенный интерфейс пользователя. Задавать уставки можно как при помощи кнопок, так и при помощи потенциометров. При изменении положения потенциометра индикатор терморегулятора автоматически переключается с режима индикации текущего значения на индикацию значения соответствующей потенциометру уставки. Прибор имеет аварийное реле, работу которого можно включать или отключать при настройке.
Аварийное реле срабатывает при:
- Температуре выше 95⁰С;
- Давлении ниже нормы (для Ратар-02-1-Щ1-М), уровне теплоносителя ниже нормы (для Ратар-02-1-Щ1-У).
Для работы Ратар-02-1-Щ1-М необходимо применять электроконтактный манометр с замкнутыми контактами при пониженном давлении, для Ратар-02-1-Щ1-У датчик уровня кондуктометрический.
Дополнительные возможности:
- Терморегулятор для отопительных котлов обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц;
- Время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 3 с;
- Диапазон регулирования температуры (задания уставки) – от 0 до плюс 95°С;
- Диапазон регулирования гистерезиса температурного – от 0 до 20°С;
- Точность задания уставки – 1°С.

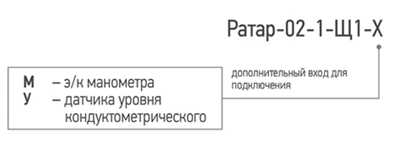

Варианты исполнения терморегулятора с аварийным реле для отопительных котлов Ратар-02-1:
Особенности терморегулятора с аварийным реле для отопительных котлов Ратар-02-1:
- Очень простое управление при помощи 2-х потенциометров;
- Дополнительный вход для подключения э/к манометра или датчика уровня;
- Дополнительное аварийное реле.
-
-
Технические характеристики терморегулятора с аварийным реле для отопительных котлов Ратар-02-1:
Параметр Значение Диапазон задания температуры отключения 0…+95⁰С Диапазон задания гистерезиса (разности между температурами вкл. и выкл.) 0…20⁰С Точность задания уставки 1,0⁰С Разрешающая способность измерения 0,1⁰С Напряжение питания 198…242 В Номинальный коммутируемый ток 10,0 А Температура срабатывания аварийного реле 95,0⁰С Габаритные размеры 96х48х112 мм Масса Не более 0,50 кг -
Комплект поставки Ратар-02-1
№ Наименование Количество 1 Терморегулятор с аварийным реле для отопительных котлов Ратар-02-1 в соответствующей модификации 1 2 Руководство по эксплуатации 1 Дополнительная комплектация Ратар-02-1:
(Поставляется за отдельную плату)
№ Наименование 1 Полупроводниковые термопреобразователи 2 Кондуктометрические датчики уровня -
Модификации Ратар-02-1
-
