ТРМ 148, ТРМ-148, TPM148, TPM 148, TPM-148,

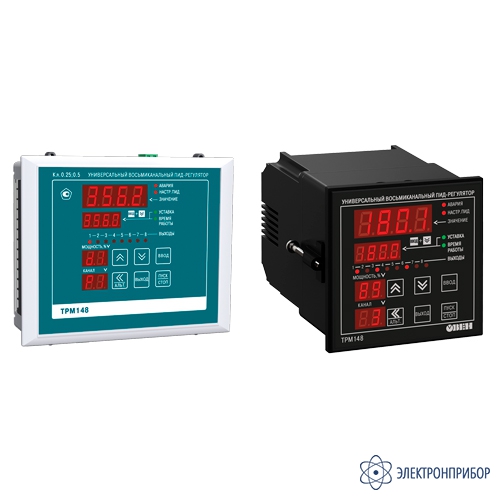

ТРМ148 — универсальный восьмиканальный ПИД-регулятор
Код товара: 68903-
Назначение универсального восьмиканального ПИД-регулятора ТРМ148:
ТРМ148 применяется для построения многоканальных автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и прочее. Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.
Варианты исполнения универсального восьмиканального ПИД-регулятора ТРМ148:
Функциональные возможности универсального восьмиканального ПИД-регулятора ТРМ148:
- Линейка стандартных модификаций для наиболее распространенных технологических процессов;
- Восемь универсальных входов для подключения широкого спектра датчиков;
- До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами: 2-позиционными (ТЭНы, двигатели, устройства сигнализации) и 3-позиционными (задвижки, краны);
- Вычисление дополнительных функций от измеренных величин;
- Задание графика коррекции уставки по измерениям другого входа или по времени;
- Автонастройка ПИД-регуляторов;
- Режим ручного управления выходной мощностью;
- Встроенный интерфейс RS-485 (протокол ОВЕН);
- Широкие возможности конфигурирования: программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора и задание параметров с лицевой панели прибора;
- Быстрый доступ к уставкам.
Преимущества универсального восьмиканального ПИД-регулятора ТРМ148:
Универсальные входы. ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов.
Вычисление функций. ТРМ148 может вычислять ряд функций от величин, измеренных на входах.
Режимы работы регуляторов. Регуляторы ТРМ148 могут работать в двух режимах ПИД-регулирование и двухпозиционное регулирование.
Выходные элементы. В зависимости от заказа в приборе могут быть установлены 8 выходных элементов в различных комбинациях.
Управление разными исполнительными механизмами. ТРМ148 может осуществлять регулирование 2-позиционными (ТЭНы, двигатели) и 3-позиционными (задвижки, краны) исполнительными механизмами.
Коррекция уставки по заданному графику. В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от различных величин.
Контроль технологического процесса. ТРМ148 может контролировать параметры техпроцесса и работоспособность измерителей и выходных элементов.
Интерфейс связи RS-485. В ТРМ148 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Готовые конфигурации настроек. Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
Конфигурирование ТРМ148. Для конфигурирования ТРМ148 предназначены кнопки на лицевой панели прибора и программа «Конфигуратор ТРМ148».
Функциональная схема универсального восьмиканального ПИД-регулятора ТРМ148:
Рис.1. Схема ТРМ148

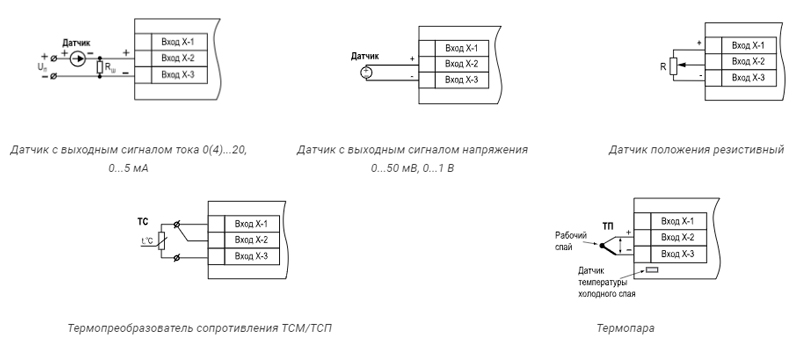

Рис.2. Схемы подключения измерительных датчиков к универсальным входам

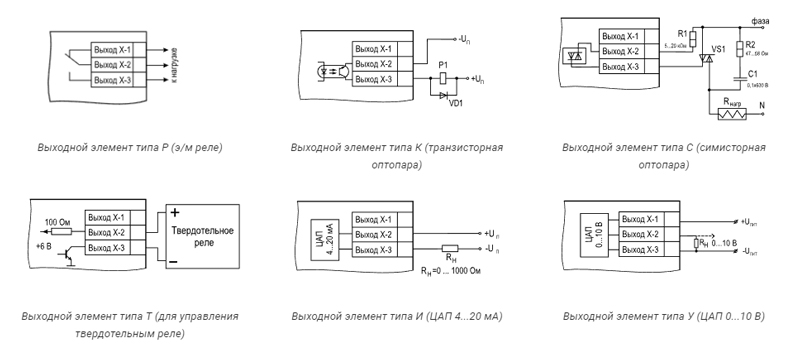

Рис.3. Схемы подключения выходных элементов
Элементы управления универсального восьмиканального ПИД-регулятора ТРМ148:

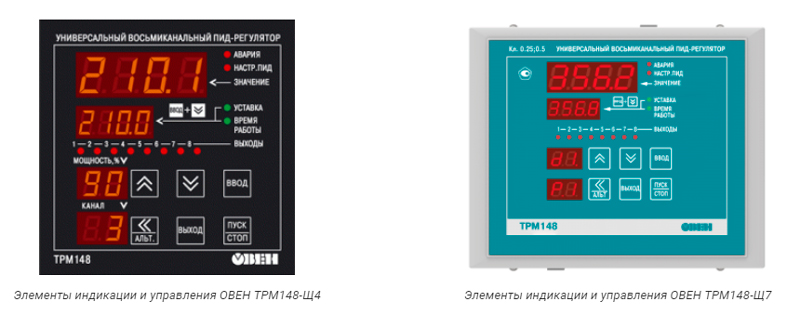

Рис.4. Дисплей прибора
Цифровые индикаторы:
- Индикатор 1 — Текущее значение регулируемой величины в выбранном канале;
- Индикатор 2 — Текущее значение уставки. Также отображаются состояния останова регулирования STOP и аварийного состояния «Fail»;
- Индикатор 3 — Значение выходной мощности в выбранном канале;
- Индикатор 4 — Номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала.
Назначение светодиодов:
- Светодиод АВАРИЯ светится — При «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается;
- Светодиод мигает — При некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью;
- Светодиод «НАСТР.ПИД» светится — При автонастройке ПИД-регулятора в каком-либо канале;
- Светодиоды 1...8 — Отображают состояние ключевых выходных элементов. При включенном ВЭ светодиод светится.
Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.
Функции кнопок:
В случае аварии можно получить информацию о коде аварии
Запуск и остановка процесса регулирования
Вход в какой-либо режим и подтверждение записи информации
Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании +
Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ») + Переход в режим программирования + Переход в режим «быстрого» задания уставок + Переход в режим автонастройки ПИД-регуляторов + + Переход в режим ручного управления выходной мощностью в текущем канале + + Принудительная перезагрузка прибора
и Кнопки при программировании используются для уменьшения или увеличения значения параметра Стандартные конфигурации универсального восьмиканального ПИД-регулятора ТРМ148:
Конфигурация 1

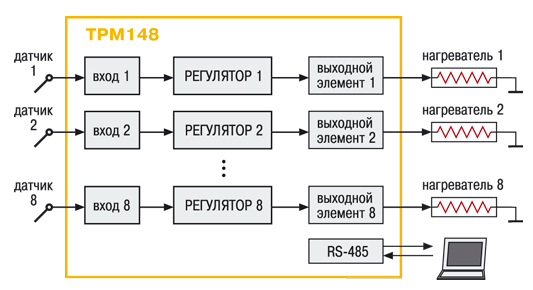

Рис.5. Стандартная конфигурация 1
8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.
Конфигурация 2

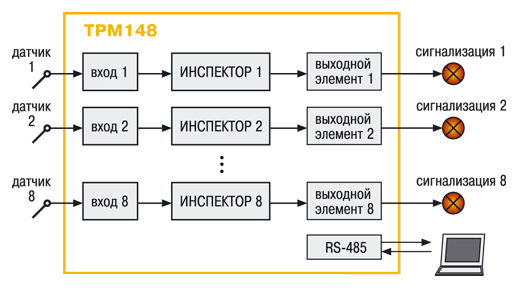

Рис.6. Стандартная конфигурация 2
8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.
Конфигурация 3

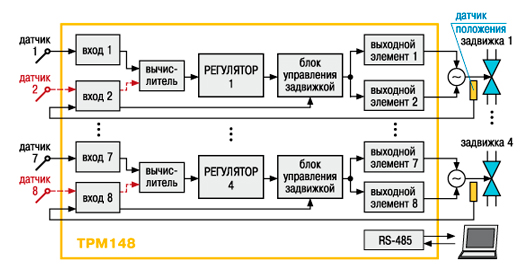

Рис.7. Стандартная конфигурация 3
4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 4

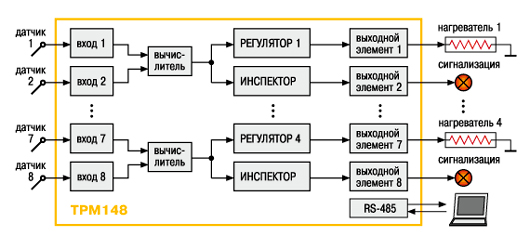

Рис.8. Стандартная конфигурация 4
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 5

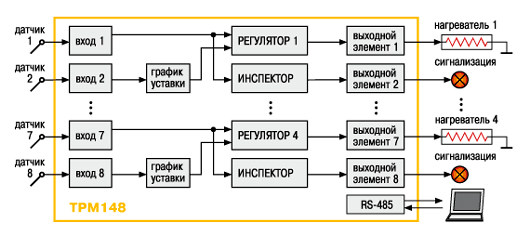

Рис.9. Стандартная конфигурация 5
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.
Конфигурация 6

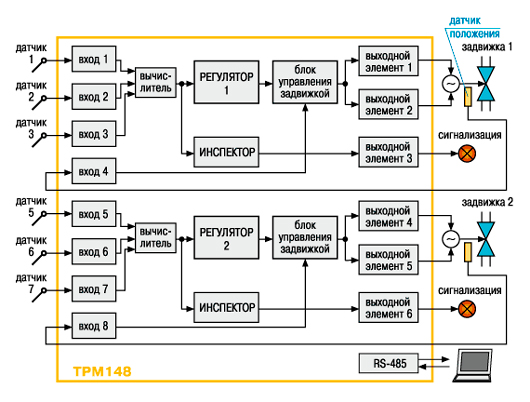

Рис.10. Стандартная конфигурация 6
2 канала регулирования 3-позиционными ИМ (задвижками, заслонками, жалюзи и прочее). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне.
-
Технические характеристики универсального восьмиканального ПИД-регулятора ТРМ148:
Параметр Значение Электропитание Напряжение питания 90…264 В частотой 47...63 Гц Потребляемая мощность, не более 20 ВА Характеристики измерительных каналов Количество каналов измерения 8 Время опроса одного канала, не более 0,4 с Предел основной приведенной погрешности при измерении:
– термоэлектрическими преобразователями
– термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока
±0,25 %
±0,5 %Количество каналов 8 Количество выходных элементов 8 Сетевой интерфейс Интерфейс связи с компьютером RS-485 Протокол передачи данных по RS-485 ОВЕН, Modbus ASCII/RTU (Slave) Характеристики встроенного источника питания Напряжение встроенного источника питания 24 ± 3 В Максимально допустимый ток встроенного источника питания 180 мА Эксплуатационные характеристики Степень защиты корпуса (со стороны лицевой панели) IP54 Габаритные размеры корпуса Щ4 96 х 96 х 145 мм Габаритные размеры корпуса Щ7 144 х 169 х 50,5 мм Масса прибора, не более 1,5 кг Средний срок службы 8 лет Средняя наработка на отказ 100 000 час Условия эксплуатации:
– температура окружающего воздуха
– атмосферное давление
– относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)
от +1 до +50 °С;
86...106,7 кПа;
не более 80 %Обозначение Тип выходного элемента (ВЭ) Электрические характеристики Характеристики выходных устройств Р электромагнитное реле 4 при 220 В 50 Гц, cos φ > 0,4 К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В С симисторная оптопара 50 мА при 300 В (пост. откр. симистор)
или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)И цифроаналоговый преобразователь «параметр–ток 4…20 мА» Сопротивление нагрузки 0…900 Ом У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» Сопротивление нагрузки более 2 кОм Т выход для управления твердотельным реле Выходное напряжение 4...6 В, максимальный выходной ток 50 мА Тип датчика Диапазон измерений Разрешающая способность Предел основной приведенной погрешности Характеристики измерительных датчиков ТСМ 50М/100М (W100=1,426) –50…+200 °С 0,1 °С 0,25 % ТСМ 50М/100М (W100=1,428) –190…+200 °С 0,1 °С ТСП 50П/100П (W100=1,391) –200…+750 °С 0,1 °С ТСП 50П/100П (W100= 1,385), Pt100 –200…+750 °С 0,1 °С ТСП 500П/1000П (W100=1,391) –200…+750 °С 0,1 °С ТСП 500П/1000П (W100=1,385), Pt1000 –200…+750 °С 0,1 °С ТСП 100Н/1000Н (W100=1,617) –60…+180 °С 0,1 °С ТСМ гр. 23 –50…+200 °С 0,1 °С ТХК (L) –200…+800 °С 0,1 °С 0,5 % ТХА (К) –200…+1300 °С 1 °С ТЖК (J) –200…+1200 °С 1 °С ТНН (N) –200…+1300 °С 1 °С ТПП (S), ТПП (R) 0…+1750 °С 1 °С ТПР (B) +200…+1800 °С 1 °С ТВР (А-1) 0…+2500 °С 1 °С ТВР (А-2) 0…+1800 °С 1 °С ТВР (А-3) 0…+1600 °С 1 °С ТМК (Т) –200…+400 °С 0,1 °С Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА 0…100 % 0,1 % 0,25 % Сигнал напряжения –50…+50 мВ, 0…1 В 0…100 % 0,1 % 0,25 % Датчик положения задвижки: – резистивный 0,9 кОм; 2,0 кОм 0…100 % 1 % 0,25 % – токовый 0…5 мА, 0…20 мА, 4…20 мА 0…100 % 0,1 % 0,25 % -
Комплект поставки ТРМ148
№ Наименование Количество 1 Универсальный восьмиканальный ПИД-регулятор ТРМ148 в выбранном исполнении 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 5 Методика поверки (по требованию заказчика) 1 -

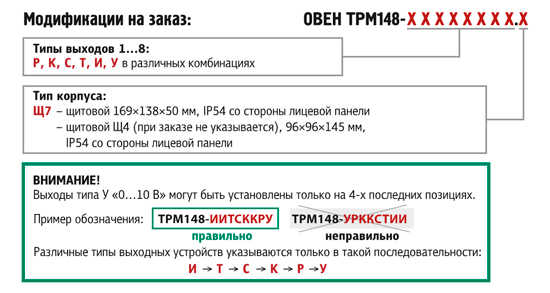

Модификации ТРМ148
