Ратар-02 — терморегулятор универсальный

Код товара: 67618

    • Гарантия

      12 месяцев

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение терморегулятора универсального Ратар-02:

    Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.

    Терморегуляторы с термопарным входом Ратар-02.ТП используются в термошкафах, печах и т.д.

    Описание терморегулятора универсального Ратар-02:

    Терморегулятора Ратар-02.п/п имеют дополнительный вход для подключения датчика уровня.

    У терморегулятора Ратар-02.ТП  типы НСХ входов переключаются программно.

    По типу входа приборы подразделяются на три группы:
    - п/п - с использованием полупроводникового термочувствительного элемента ТС1047;
    - ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100;
    - ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).

    Приборы имеют один из типов выходов:
    - Р - э/м реле;
    - Т - оптотранзистор;
    - С - оптосимистор.

    Приборы выпускаются в корпусах:
    - Щ1 - щитовом 96х48 мм;
    - Щ3 - щитовом 48х48 мм;
    - Н2 - настенном;
    - Д1 - на ДИН-рейку.

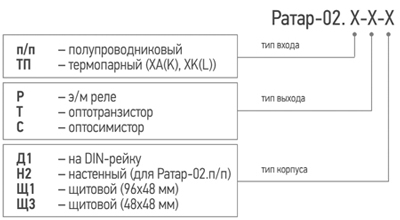

    Варианты исполнения терморегулятора универсального Ратар-02:

    Особенности терморегулятора универсального Ратар-02:

    • Полууниверсальный вход;
    • Яркий светодиодный дисплей;
    • Интуитивно-понятное программирование;
    • Высокая точность;
    • Возможность смещения нуля и наклона без нарушения юстировки (для ТС и ТП);
    • Пять типов логики выходного устройства.

  • Технические характеристики терморегулятора универсального Ратар-02:

    Параметр Ратар-02.п/п Ратар-02.ТП Ратар-02М.ТС
    Диапазон измерения и регулирования температуры -40…+125⁰С -50…+750⁰С (ХК(L));
    -50…+1300⁰С (ХА(К));    		 -50…+200⁰С (50М);
    -200…+650⁰С (100П, Pt100)
    Точность измерения ±2⁰С ±(2+0,003Т)⁰С (±0,5%) ±0,15%
    Разрешающая способность (дискретность) 0,1⁰С 1,0⁰С 1,0⁰С: -200…-100⁰С;
    0,1⁰С: -99,9…+650⁰С
    Гистерезис 0…30⁰С 0…400⁰С (ХК(L));
    0…750⁰С (ХА(К))    		 0…125⁰С (50М);
    0…400⁰С (100П, Pt100)
    Напряжение питания 198…242 В 198…242 В 85…250 В переменного тока или 120...250 В постоянного тока
    Номинальный ток нагрузки э/м реле: 5,0А при cosφ≥0,6
    оптосимистор: 200мА
    оптотранзистор: 50мА
    при напряжении 5,5…6,5 В    		 э/м реле: 16,0А при cosφ≥1,0; 8,0А при cosφ≥0,4 оптосимистор: 200мА
    оптотранзистор: 50мА
    при напряжении 5,5…6,5 В
    Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.) Сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм - Сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня 100 кОм
    Тип корпуса Д1 – 72х88х54 мм
    Н2 – 82х128х63,5 мм -
    Щ1 – 96х48х112 мм
    Щ3 – 48х48х112 мм
    Программируемая логика работы выходного устройства 1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры
    Задание смещения нуля и наклона без нарушения юстировки -
    Задание задержки включения-выключения выходного устройства
    Масса Не более 0,40 кг

  • Комплект поставки Ратар-02

    № Наименование Количество
    1 Терморегулятор универсальный Ратар-02 1
    2 Руководство по эксплуатации 1

    Дополнительная комплектация Ратар-02:

    (Поставляется за отдельную плату)

    № Наименование
    1 Термопары с кабельным выводом для терморегулятора Ратар-02.ТП
    2 Полупроводниковые термопреобразователи для терморегулятора Ратар-02.п/п
    3 Кондуктометрические датчики уровня для терморегулятора Ратар-02.п/п
