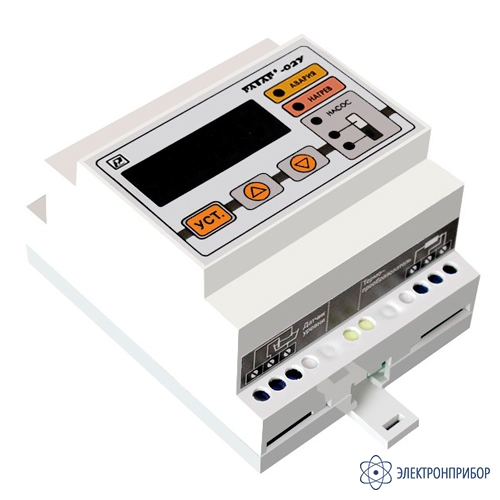

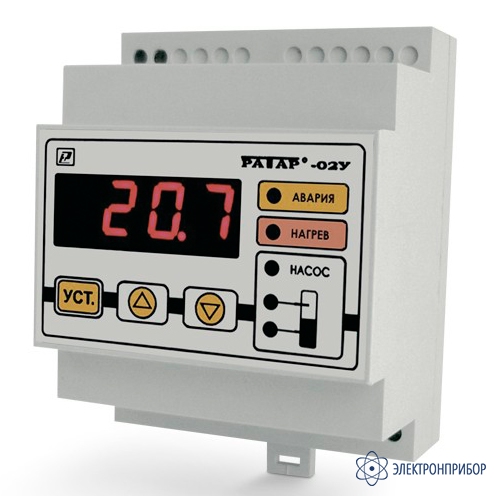

Ратар-02У — терморегулятор со встроенным реле контроля уровня

Код товара: 67688
  • Терморегулятор со встроенным реле контроля уровня Ратар-02У Терморегулятор со встроенным реле контроля уровня Ратар-02У
    3 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      РЭЛСИБ

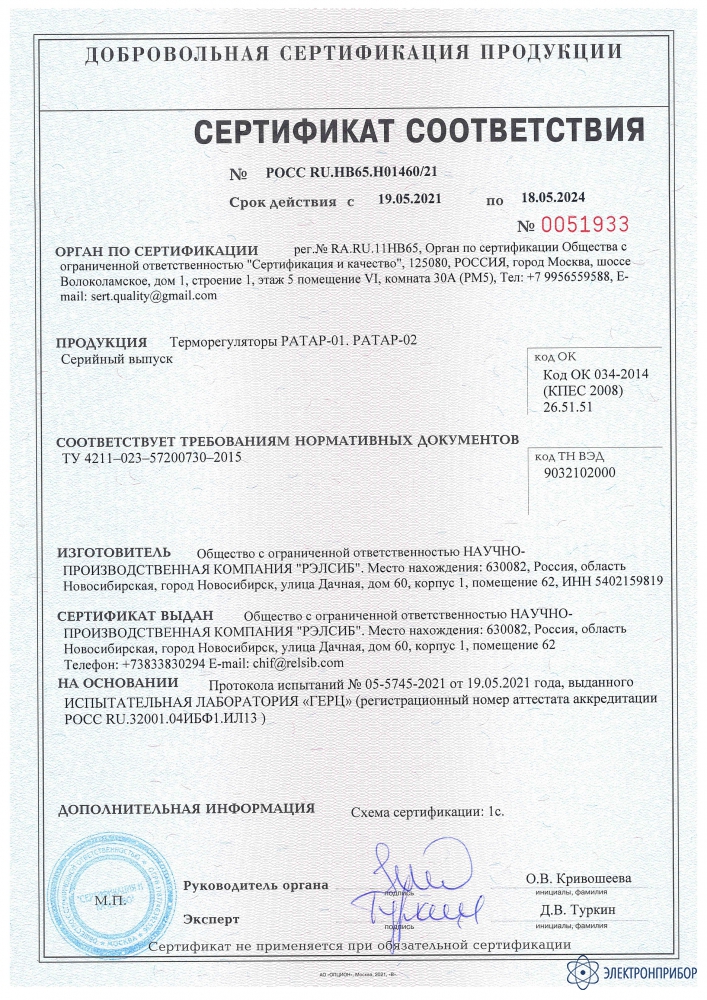

    Сертификаты

    Назначение терморегулятора со встроенным реле контроля уровня Ратар-02У:

    Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.

    Области применения терморегулятора Ратар-02У:

    • Производство парогенераторов, отопительных и водогрейных котлов, фитобочек;
    • Мелкое производство пива, кисломолочной продукции и т.д.;
    • Фермерские хозяйства (для поддержания уровня и температуры воды);
    • Дачи и частные жилые дома (для создания автоматически работающей системы горячего водоснабжения, душа и т.д.).

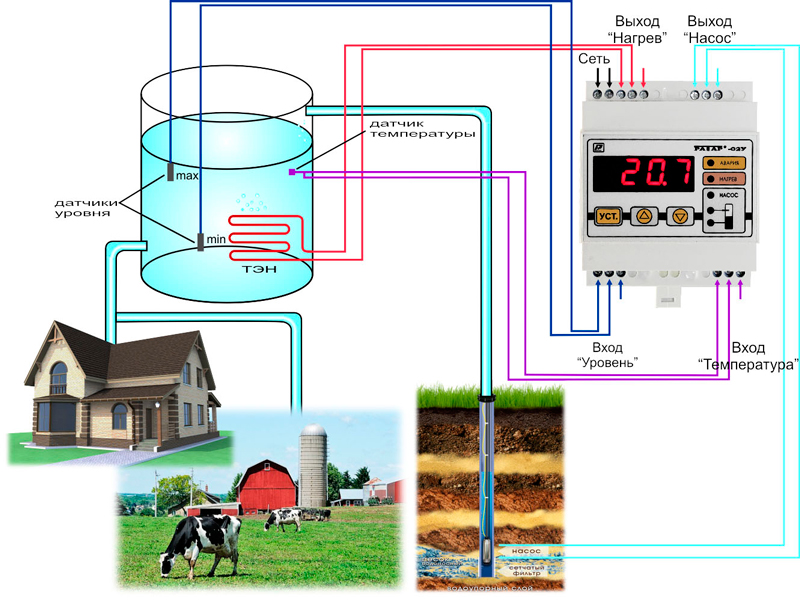

    Пример применения терморегулятора Ратар-02У для автоматизации горячего водоснабжения

    Описание терморегулятора со встроенным реле контроля уровня Ратар-02У:

    Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: э/м реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).

    При помощи Ратар-02У можно с успехом реализовать систему горячего водоснабжения на даче, автоматически управлять работой водонагревателя на ферме, автоматизировать парогенератор и т.д.

    Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов:
    - докачивание до верхнего уровня, при этом второй (нижний) датчик уровня используется для аварийного отключения нагревателя;
    - поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.

    В качестве датчиков уровня могут применяться кондуктометрические датчики, поплавковые и другие датчики с механическими контактами. Для защиты от нежелательных срабатываний при волнении уровня жидкости и оптимизации работы в конкретном случае применения можно установить время задержки переключения выходного устройства поддержания уровня до 15 с.+

    Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.

    Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика уровня, влажность и т.д.) есть возможность настройки чувствительности входного устройства уровня.

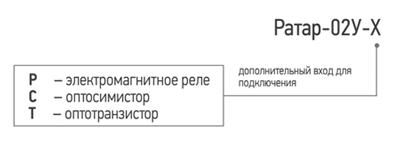

    Варианты исполнения терморегулятора со встроенным реле контроля уровня Ратар-02У:

    Схемы подключения внешних устройств к терморегулятору со встроенным реле контроля уровня Ратар-02У:

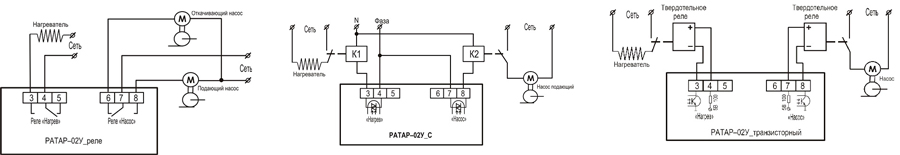

    Подключение к выходным клеммам

                                  Ратар-02У-Р                                                                   Ратар-02У-С                                                                           Ратар-02У-Т

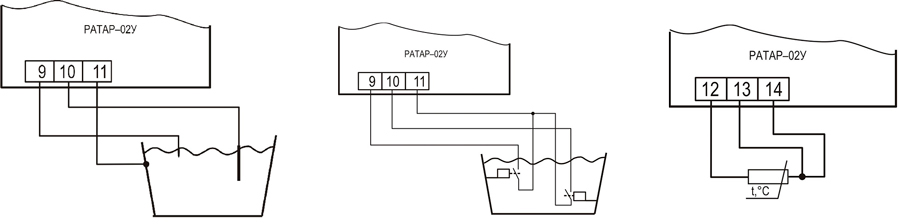

    Подключение к входным клеммам

    Подключение кондуктометрических датчиков уровня            Подключение датчиков уровня поплавкового типа               Подключение датчиков температуры

    Особенности терморегулятора со встроенным реле контроля уровня Ратар-02У:

    • Два прибора в одном: терморегулятор и реле контроля уровня;
    • Одновременное поддержание температуры и заданного уровня жидкости;
    • Ток нагрузки до 16 А;
    • Возможность задания типа входа: 50М, 100П, Pt100;
    • Возможность управления нагревателем и холодильником;
    • Высокая точность измерения и поддержания температуры;
    • Постоянное и переменное напряжение питания в широком диапазоне;
    • Блокировка нагрева при отсутствии жидкости;
    • Возможность настройки под любую проводящую жидкость;
    • Функция защиты от волн.

  • Технические характеристики терморегулятора со встроенным реле контроля уровня Ратар-02У:

    Параметр Ратар-02У-Р Ратар-02У-С Ратар-02У-Т
    Максимальный ток нагрузки, коммутирумемый выходными устройствами - 8,0 А  при 220 В 50Гц и cosφ = 0,4;
    - 16,0 А при 220 В 50Гц и cosφ= 1,0    		 200 мА при 220 В  50 Гц 50 мА  при выходном напряжении от 5,5 до –6,5 В
     Диапазон регулирования температуры (задания уставки) ТСМ.50М От -50 до +200°С
    ТСП.100П и ТСП. Pt100 От -200 до +650°С
     Диапазон напряжения питания 85…250 В переменного тока, (50±1) ГЦ или 120...250 В постоянного тока
     Разрешающая  способность измерения температуры в диапазоне от -200 до -100°С 1,0°С
    в диапазоне от -99,9 до +650,0°С 0,1°С
    Разрешающая способность задания уставки 0,1°С
     Диапазон задания температурного гистерезиса (∆) от 0°С до – не более 125°С для ТСМ.50М;
    400°С для ТСП.100П и ТСП. Pt100
    но не более (Туст – Тд), где: Туст – температура уставки; Тд – ближайшая к Туст граница диапазона регулирования температуры
     Разрешающая способность задания гистерезиса в диапазоне от 0 до +5°С 0,1°С
    в диапазоне от  +5  до +400°С 1,0°С
    Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика) Не более ±0,15% от измеряемой величины
    Количество выходных устройств 2
    Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев» От 0 до 60 с
    Диапазон задания времени задержки включения/отключения выходного устройства «Насос» От 0 до 15 с
    Максимальное напряжение на входных электродах датчиков уровня 3 В
    Ток в датчиках уровня Не более 0,1 мА
    Защита входов датчиков уровня от высокого напряжения Не менее 300 В
    Средняя наработка на отказ Не менее 30000 ч
    Средний срок службы 5 лет
    Потребляемая мощность Не более 1,5 ВА
    Габаритные размеры корпуса 72 х 88 х 54 мм
     Масса Не более 0,20 кг

  • Комплект поставки Ратар-02У

    № Наименование Количество
    1 Терморегулятор со встроенным реле контроля уровня Ратар-02У в соответствующей модификации 1
    2 Руководство по эксплуатации 1
