Измерители-регуляторы температуры

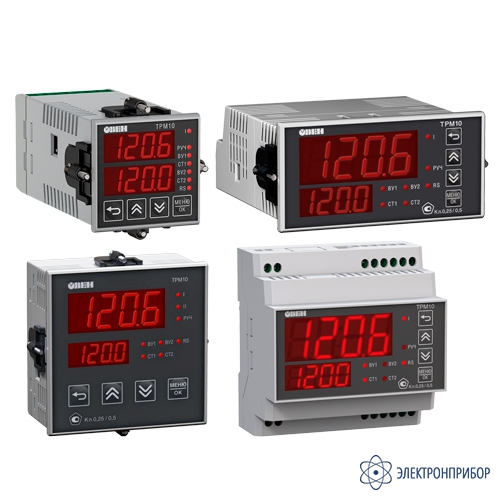

ТРМ10-х.У2.хх — ПИД-регулятор с универсальным входом
Код товара: 67801-
Назначение ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
ТРМ10-х.У2.хх – промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

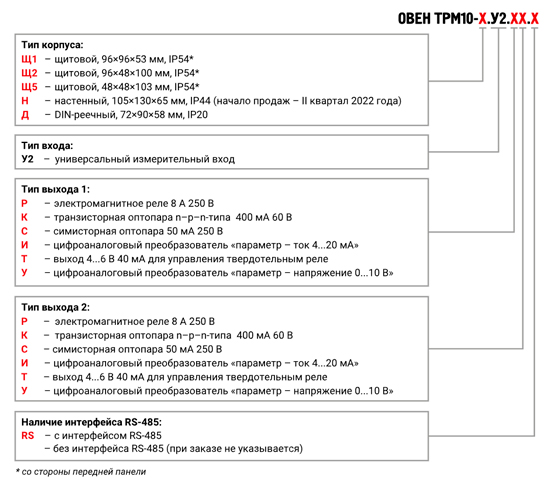

Варианты исполнения ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
Регулятор ТРМ10-х.У2.хх выпускается в корпусах 4 типов: монтаж на Дин-рейку Д и щитовых Щ1, Щ2, Щ5, а также с разными типами выхода 1 и выхода 2. Может поставлять с интерфейсом RS-485 или без него.
Возможности ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
- Измерение и регулирование физических величин по одному каналу;
- Дискретное или аналоговое управление нагрузкой по ПИД закону;
- Контроль обрыва связи с исполнительными механизмами;
- Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В;
- Сигнализация о выходе измеряемой величины за заданные пределы;
- Ручной режим управления исполнительными механизмами;
- Интеграция в систему диспетчеризации.
Преимущества ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
- Монтаж. Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок;
- Индикация. Индикатор текущей измеренной температуры увеличен с 14 до 20 мм;
- Навигация. Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора;
- Простота. Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора;
- Ручной режим. Для проведения пуско-наладки в приборе реализована возможность управлять исполнительными механизмами в ручном режиме;
- Авария. ТРМ10-х.У2.хх контролирует обрыв линии связи с исполнительными механизмами – авария LBA;
- Эксплуатация. Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 50 ⁰С;
- Диспетчеризация. Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации;
- Питание. Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В;
- Автонастройка. Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
Сравнительная таблица линеек ПИД-регулятора с универсальным входом ТРМ10:
Отличительный критерий ТРМ10-х.У.хх ТРМ10-х.У2.хх Корпус
Цифровой индикатор Один Два Кнопки управления Три Четыре Клеммная колодка Лепестковая Лифтовая Высота индикатора 14 мм 20 мм Монтаж в щит Одна плоскость, штыревой зацеп Одна или две плоскости, «трещетка» Шунт для входных сигналов тока Внешний Встроенный RS-485 Отсутствует По заказу Уплотнитель для обеспечения IP Съемный Встроенный Корпусное исполнение Щ5, 48×48 мм Нет Есть Ручной режим управления Нет Есть Контроль аварии LBA Нет Есть Исполнение на -40°С Заказная позиция Стандартная позиция Встроенный источник питания 24 В Есть Есть (только для исполнения без RS-485) Диспетчеризация ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
Наличие интерфейса RS-485 позволяет включать ТРМ10-х.У2.хх в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

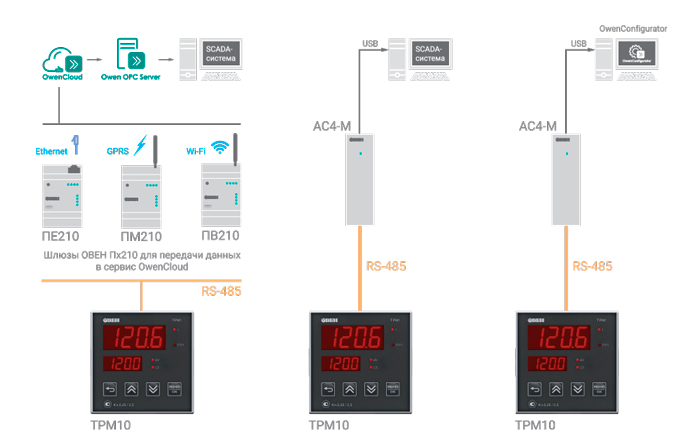

Рис.1. Диспетчеризация
Визуализация ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ10-х.У2.хх имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

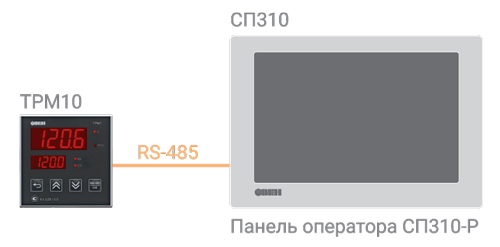

Рис.2. Визуализация
Функциональная схема ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:

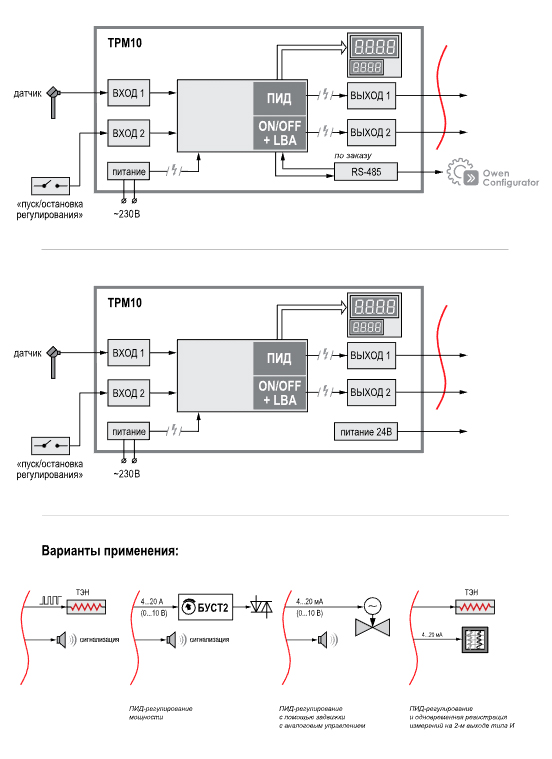

Рис.3. Функциональная схема
Схемы подключения ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
Рис.4. Схема подключения
* Прибор с наличием интерфейса RS-485 изготавливается на заказ.
** Перед подключением токового датчика на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.

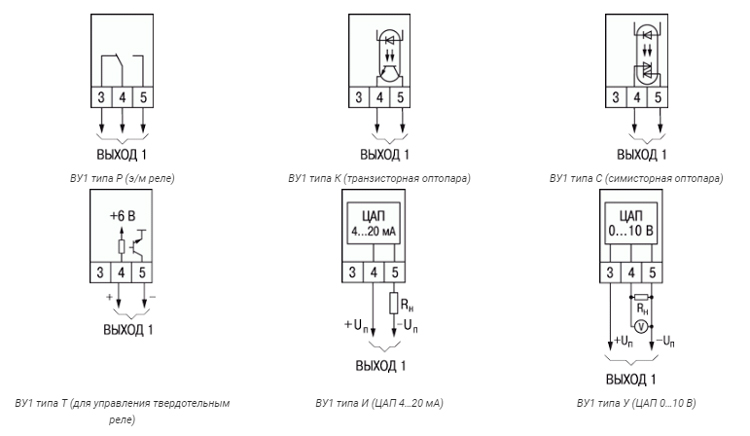

Рис.5. Схемы подключения выходного устройства 1 (ВУ1)
.jpg)

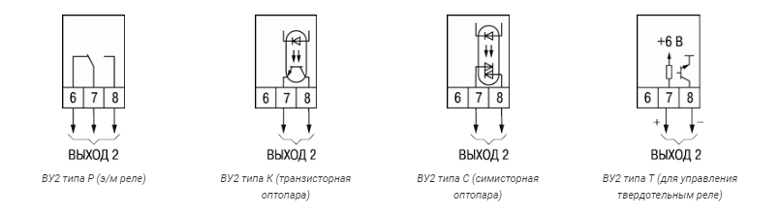

Рис.6. Схемы подключения выходного устройства 2 (ВУ2)
-
Технические характеристики ПИД-регулятора с универсальным входом ТРМ10-х.У2.хх:
Параметр Значение Напряжение питания переменного тока ~90…264 В (номинальное 230 В) Напряжение постоянного тока =21...120 В (номинальное 24 В) Частота напряжения питания 50, 60 Гц Потребляемая мощность не более 10 ВА Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В (только для исполнения без RS-485) Максимально допустимый ток источника питания 50 мА Универсальные входы Количество универсальных входов 1 Функции входа 1 Измерительный Функции входа 2 Дополнительный (дистанционный пуск и останов регулирования) Время опроса входа Не более 1 секунды Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков» Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей с включенной компенсацией холодного спая
– для остальных типов датчиков
±0,5 %;
±0,25 %Выходные устройства Количество выходных устройств 2 Типы выходных устройств Р, К, С, Т, И, У Корпус:
– щитовой Щ1
– щитовой Щ2
– щитовой Щ5
– Настенный Н
– DIN-реечный
96×96×53 мм, IP54*;
96×48×100 мм, IP54*;
48×48×103 мм, IP54*;
105×130×65 мм, IP44
72×90×58 мм, IP20Условия эксплуатации:
– температура окружающего воздуха
– атмосферное давление
– относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
-40...+50 °С;
84...106,7 кПа;
не более 85 %Характеристики измерительных датчиков Обозначение Тип датчика Диапазон измерений Разрешающая способность Термопреобразователи сопротивления C 50 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С 50 C ТСМ (50М) W100=1.428 –180…+200 °С 0,1 °С P 50 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С 50 P ТСП (50П) W100=1.391 –200…+850 °С 0,1 °С C100 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С 100C ТСМ (100М) W100=1.428 –180…+200 °С 0,1 °С P100 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С 100P ТСП (100П) W100=1.391 –200…+850 °С 0,1 °С 100n ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С C500 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С 500C ТСМ (500М) W100=1.428 –180…+200 °С 0,1 °С P500 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С 500P ТСП (500П) W100=1.391 –200…+850 °С 0,1 °С 500n ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С C 1.0 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С 1.0 C ТСМ (1000М) W100=1.428 –180…+200 °С 0,1 °С P 1.0 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С 1.0 P ТСП (1000П) W100=1.391 –200…+850 °С 0,1 °С 1.0 n ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С C 53 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С Термоэлектрические преобразователи tC. L термопара ТХК (L) –200…+800 °С 0,1 °С tC. J термопара ТЖК (J) 0…+900 °С 0,1 °С tC. n термопара ТНН (N) –200…+1300 °С 0,2 °С tC.HA термопара ТХА (K) –200…+1300 °С 0,2 °С tC. S термопара ТПП (S) 0…+1600 °C 0,2 °С tC. r термопара ТПП (R) 0…+1600 °C 0,2 °С tC. b термопара ТПР (В) +600…+1800 °C 0,2 °С tC.A1 термопара ТВР (А-1) +1000…+2500 °С 0,4 °С tC.A2 термопара ТВР (А-2) +1000…+1800 °C 0,2 °С tC.A3 термопара ТВР (А-3) +1000…+1800 °C 0,2 °С tC. t термопара ТМК (Т) –200…+400 °С 0,1 °С tC.dL Typ.L (DIN 43710)** 0…+900 °С 0,1 °С tC. E ТХКн (Е) –200…+900 °С 0,1 °С Пирометры Plr.1 Пирометр РК-15 +400…+1500 °С 0,1 °С Plr.2 Пирометр РК-20 +600…+2000 °С 0,1 °С Plr.3 Пирометр РС-20 +900…+2000 °С 0,1 °С Plr.4 Пирометр РС-25 +1200…+2500 °С 0,1 °С Унифицированные сигналы i 0.5 ток 0…5 мА 0…100 % 0,01 мА i 0.20 ток 0…20 мA 0…100 % 0,01 мА i 4.20 ток 4…20 мА 0…100 % 0,01 мА U -5.5 напряжение –50…+50 мВ 0…100 % 0,01 мВ U 0.1 напряжение 0…1 В 0…100 % 0,01 мВ Обозначение Тип выходного устройства (ВУ) Электрические характеристики Характеристики выходных устройств Р электромагнитное реле Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4.
Ток не более 3 А при постоянном напряжении не более 30 ВК транзисторная оптопара n–p–n типа Постоянный ток не более 400 мА при постоянном напряжении не более 60 В С симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).
Максимальное коммутируемое напряжение не более 600 ВИ цифроаналоговый преобразователь «параметр–ток 4…20 мА» Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В Т выход для управления твердотельным реле Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.
Выходное напряжение низкого уровня – 0…0,7 ВПримечания:
* Со стороны передней панели.
** С учетом компенсации температуры от ДХС. -
Комплект поставки ТРМ10-х.У2.хх
№ Наименование ТРМ10-Д.У2.хх ТРМ10-Н.У2.хх,
ТРМ10-Щ1.У2.хх,
ТРМ10-Щ2.У2.хх,
ТРМ10-Щ5.У2.хх1 ПИД-регулятор с универсальным входом ТРМ10-х.У2.хх в выбранном исполнении 1 1 2 Комплект крепежных элементов - 1 3 Уплотнительная прокладка - 1 4 Руководство по эксплуатации 1 1 5 Паспорт и гарантийный талон 1 1 -
