УКТ-38-Щ4, УКТ 38-Щ4, УКТ 38 Щ4

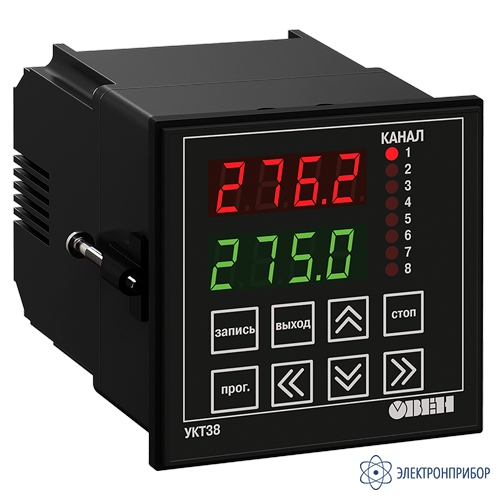

УКТ38-Щ4 — восьмиканальный измеритель с аварийной сигнализацией
Код товара: 68835-
Назначение восьмиканального измерителя с аварийной сигнализацией УКТ38-Щ4:
УКТ38-Щ4 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы. УКТ38-Щ4 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.
Варианты исполнения восьмиканального измерителя с аварийной сигнализацией УКТ38-Щ4:
Функциональные возможности восьмиканального измерителя с аварийной сигнализацией УКТ38-Щ4:
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми);
- Восемь входов для подключения датчиков: термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100; термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R); датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В;
- Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации;
- Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы;
- Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика;
- Два выходных реле для включения аварийной сигнализации или аварийного отключения установки;
- Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах;
- Программирование кнопками на лицевой панели прибора;
- Сохранение заданных параметров при отключении питания.
При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.

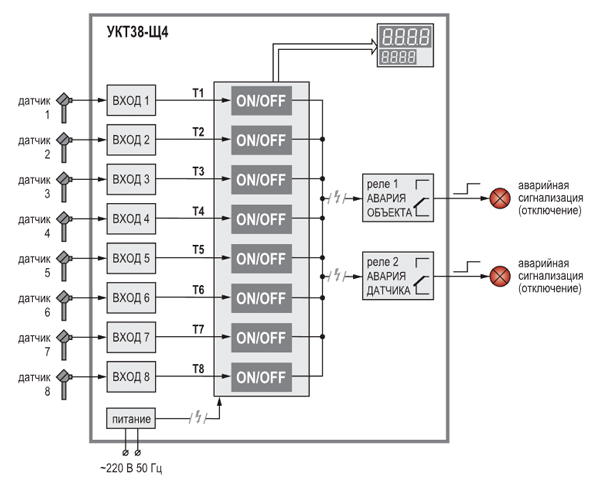

Функциональная схема восьмиканального измерителя с аварийной сигнализацией УКТ38-Щ4:
Рис.1. Схема УКТ38-Щ4
Входы прибора:
УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.

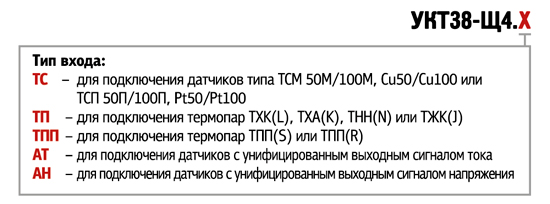

Входы прибора УКТ38-Щ4 выполняются в одной из следующих модификаций:
- ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
- ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
- ТПП для подключения термопар ТПП(S) и ТПП(R);
- АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
- АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.
Входы могут быть только однотипными.
Модификация входов прибора выбирается пользователем при заказе.
К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.
Цифровая фильтрация и коррекция входного сигнала:
УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Сигнализация или двухпозиционное регулирование:
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):
- о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
- о превышении контролируемым параметром заданной границы («обратный гистерезис»);
- о входе контролируемого параметра в заданные границы (П-образная логика);
- о выходе контролируемого параметра за заданные границы (U-образная логика).
Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.
Выходные устройства прибора ОВЕН УКТ38-Щ4:
В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.
Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.
Реле 2 «Авария датчика» срабатывает:
- для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
- для термопары – при обрыве.
Элементы управления восьмиканальным измерителем с аварийной сигнализацией УКТ38-Щ4:

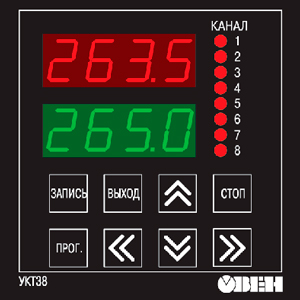

Рис.2. Дисплей прибора
Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают в выбранном для индикации канале:
- верхний - значение контролируемого параметра;
- нижний - значение уставки.
Возможны два режима индикации:
- циклический режим - результат измерений и уставка выводятся на заданное время последовательно для каждого задействованного канала;
- статический режим - результат измерений и уставка выводятся для канала, выбранного пользователем.
В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний - его значение.
8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный момент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).
Функции кнопок:
Параметр Значение
Перехода в режим ПРОГРАММИРОВАНИЕ.
В режиме ПРОГРАММИРОВАНИЕ для изменения параметра.
Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.
Запись установленных значений программируемых параметров в память прибора.
Переключение из циклического в статический режим работы индикатора, и обратно. Просмотр гистерезиса
вместо уставки.
Выбор канала индикации.
Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений. Схемы подключения восьмиканального измерителя с аварийной сигнализацией УКТ38-Щ4:

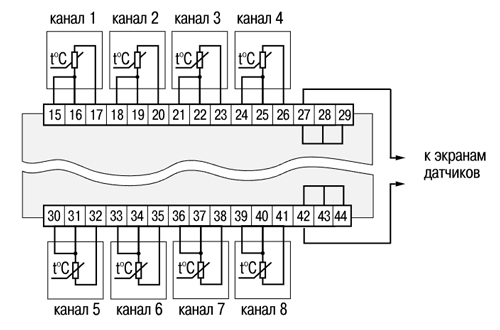

Рис.3. Схема подключения прибора модификации УКТ38-Щ4-ТС с термопреобразователями сопротивления типа ТСМ, ТСП

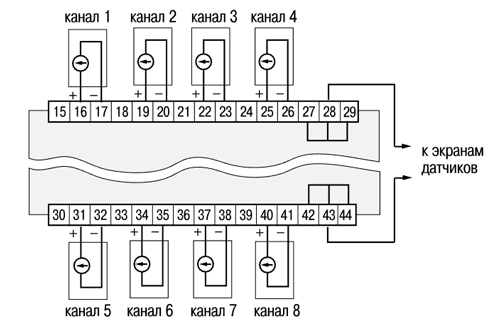

Рис.4. Схема подключения приборов модификаций УКТ38-Щ4-АТ и УКТ38-Щ4-АН с активными датчиками

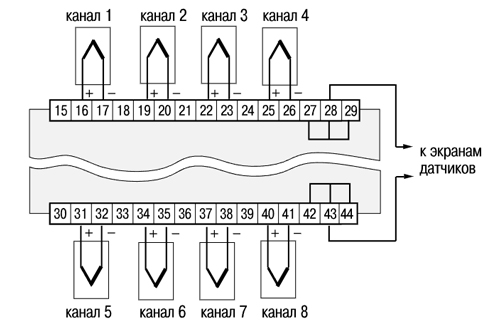

Рис.5. Схема подключения приборов модификаций УКТ38-Щ4-ТП и УКТ38-Щ4-ТПП с термоэлектрическими преобразователями

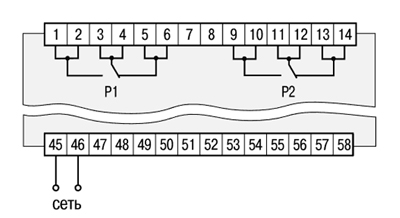

Рис.6. Схема подключения выходных реле
-
-
Технические характеристики восьмиканального измерителя с аварийной сигнализацией УКТ38-Щ4:
Параметр Значение Диапазон переменного напряжения питания:
– напряжение
– частота
90...245 В
47…63 ГцПотребляемая мощность, не более 6 ВА Количество каналов (настраивается) 2...8 Продолжительность цикла опроса восьми датчиков прибором модификации, не более:
– УКТ38-Щ4.ТС
– УКТ38-Щ4.ТП (ТПП)
– УКТ38-Щ4.АТ (АН)
3,6 сек
2,2 сек
2,1 секКоличество выходных реле 2 Допустимая нагрузка, коммутируемая контактами реле 4 А при напряжении 230 В 50 Гц и cosφ ≥ 0,4 Тип корпуса щитовой Щ4 Габаритные размеры прибора 96 х 96 х 145 мм Степень защиты прибора IР54 со стороны лицевой панели Масса прибора, не более 1,0 кг Код Тип датчика Тип входа Диапазон измерений Разрешающая способность Характеристики измерительных датчиков 00 ТСМ 100М W100=1,426 ТС -50...+200 °С 0,1 °С 01 TCM 50M W100=1,426 -50...+200 °С 0,1 °С 02 TCП 100П W100=1,385 (Pt100) -90...+750 °С 0,1 °С 03 ТСП 100П W100=1,391 -90...+750 °С 0,1 °С 07 ТСП 50П W100=1,385 -90...+750 °С 0,1 °С 08 ТСП 50П W100=1,391 -90...+750 °С 0,1 °С 09 TCM 50M W100=1,428 -50...+200 °С 0,1 °С 14 ТСМ 100М W100=1,428 -50...+200 °С 0,1 °С 15 ТСМ гр. 23 -50...+200 °С 0,1 °С 04 ТХК(L) ТП -50...+750 °С 0,1 °С 05 ТХА(K) -50...+1300 °С 1 °С 19 ТНН(N) -50...+1300 °С 1 °С 20 ТЖК(J) -50...+900 °С 0,1 °С 17 ТПП(S) ТПП 0...+1700 °С 1 °С 18 ТПП(R) 0...+1700 °С 1 °С 10 Ток 4…20 мА АТ 0...100 % 0,1 °С 11 Ток 0…20 мА 0...100 % 0,1 °С 12 Ток 0…5 мА 0...100 % 0,1 °С 13 Напряжение 0…1 В АН 0...100 % 0,1 °С -
Комплект поставки УКТ38-Щ4
№ Наименование Количество 1 Восьмиканальный измеритель с аварийной сигнализацией УКТ38-Щ4 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 5 Методика поверки (по требованию заказчика) 1 -
