ИДЦ1-Щ8 — измеритель цифровой одноканальный

Код товара: 68831

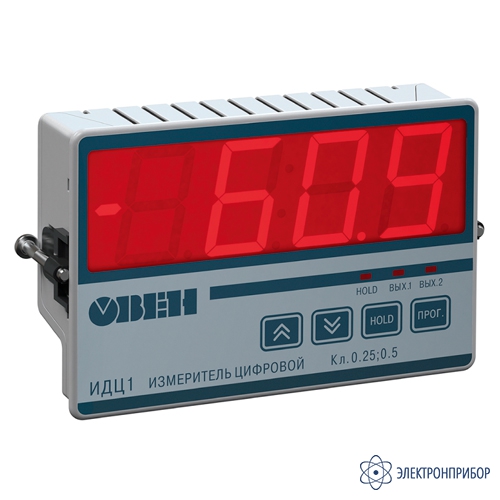

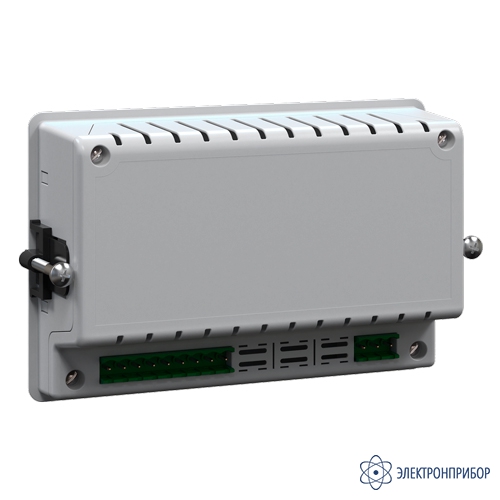

  • Измеритель цифровой одноканальный ИДЦ1-Щ8 Измеритель цифровой одноканальный ИДЦ1-Щ8

    • Гарантия

      2 года

    • Госреестр СИ РФ

    • Производитель

      ОВЕН

    • Артикул

      39815

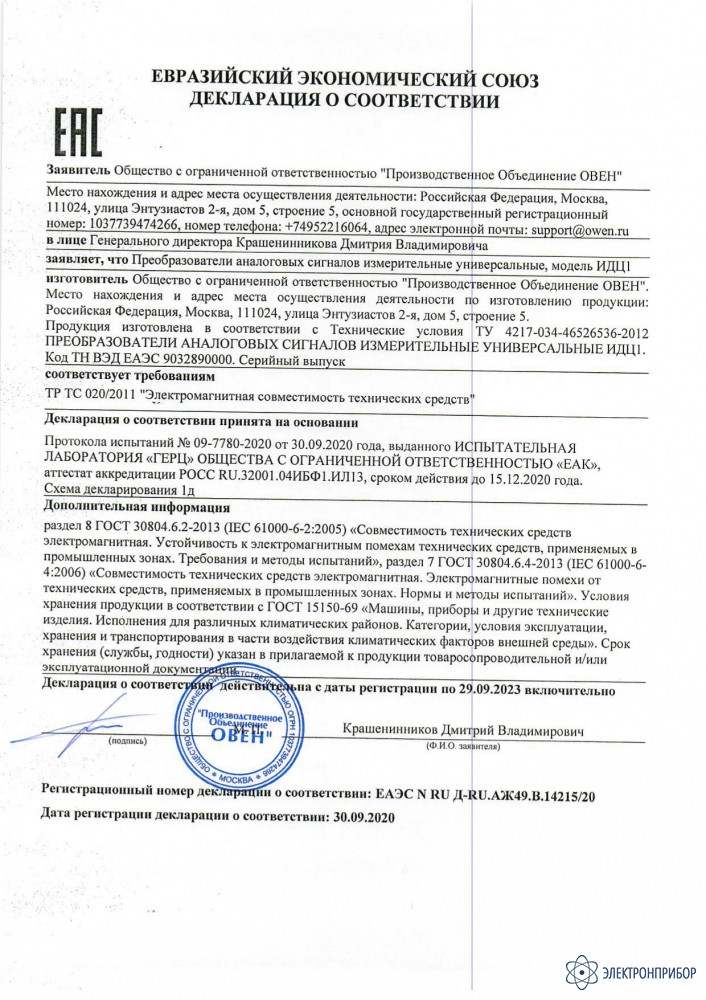

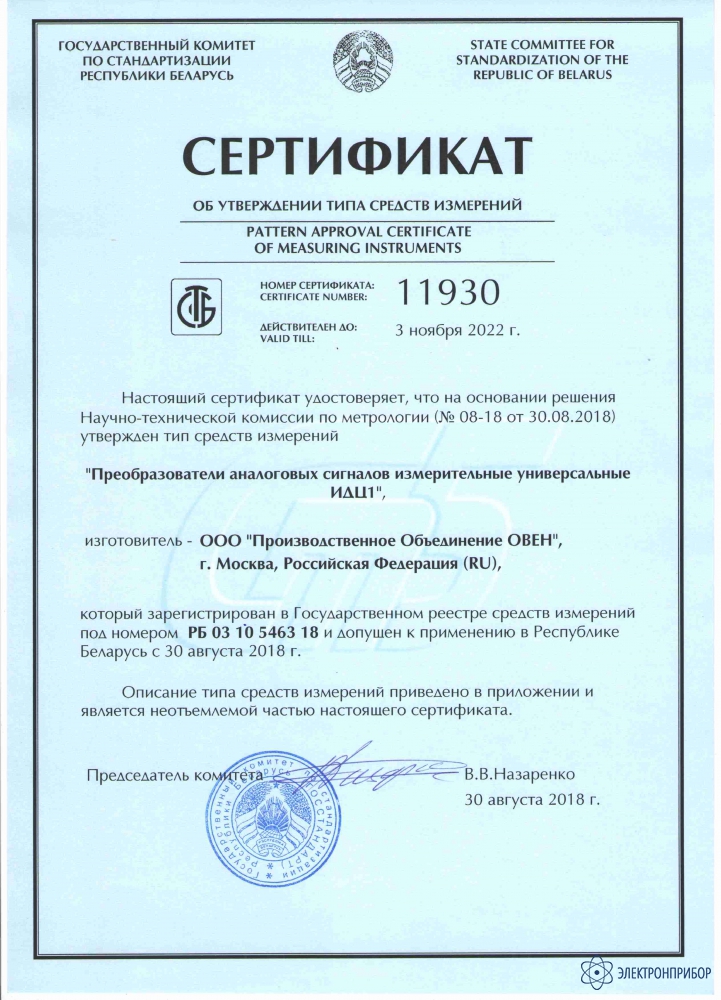

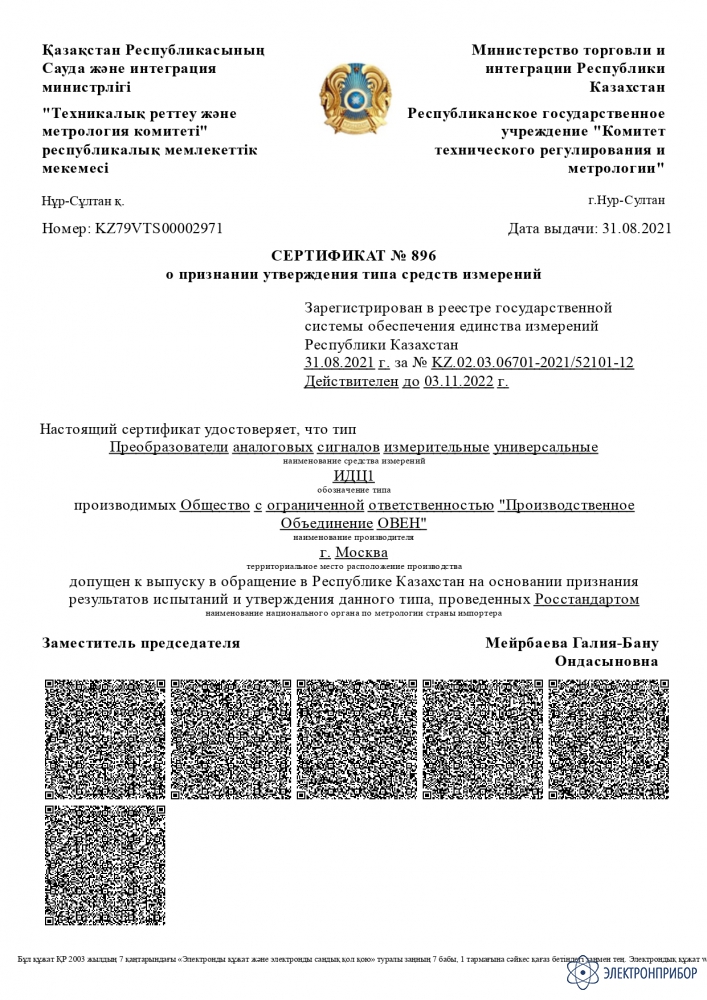

    Сертификаты

    Назначение измерителя цифрового одноканального ИДЦ1-Щ8:

    Прибор ИДЦ1 предназначен для измерения давления, температуры, уровня, влажности с помощью датчиков с унифицированными сигналами. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации. Крупный индикатор 40×80 мм позволяет издалека наблюдать за отображаемым на ИДЦ1 значением. В процессе работы прибор позволяет фиксировать на дисплее текущее значение измеряемой величины и запоминание ее в энергозависимой памяти прибора (функция «HOLD»).

    Функциональные возможности измерителя цифрового одноканального ИДЦ1-Щ8:

    • Измерение сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В;
    • Сигнализация входа измеряемого параметра в заданную пользователем зону (П- и U-образные логики);
    • Фиксация на дисплее и в памяти прибора текущего измеренного значения по нажатию «HOLD»;
    • Крупный 4-разрядный цифровой индикатор. Размер цифр 40×20 мм;
    • Масштабирование измеряемого сигнала в нужный для индикации диапазон;
    • Съемные клеммники для всех контактов.

    Схемы подключения измерителя цифрового одноканального ИДЦ1-Щ8:

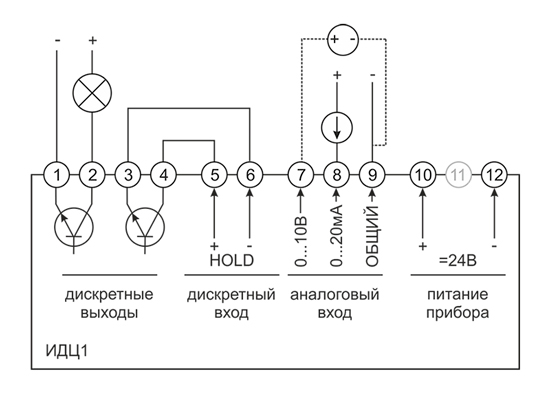

    Рис.1. Схема подключения ИДЦ1

  • Технические характеристики измерителя цифрового одноканального ИДЦ1-Щ8:

    Параметр Значение
    Питание
    Диапазон напряжения питания постоянного тока, В от 10,5 до 30 (номинальное значение 24 В)
    Максимальная потребляемая мощность,  Вт, не более 2
    Количество каналов (входов) 1
    Время опроса входа, с, не более 1
    Диапазоны входных сигналов:
    – постоянного напряжения, В
    – постоянного тока, мА
    от 0 до 1; от 0 до 10
    от 0 до 5; от 0 до 20; от 4 до 20
    Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм 99,9
    Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом 121
    Количество выходных устройств (оптопара транзисторная n-p-nтипа) 2
    Характеристики коммутируемого выходным устройством сигнала:
    – постоянный ток, мА, не более
    – напряжение, В, не более
    400
    60
    Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры не более 0,5 предела допускаемой основной приведенной погрешности
    Степень защиты корпуса:
    – cо стороны лицевой панели
    – co стороны задней и боковых поверхностей
    IP54
    IP20
    Габаритные размеры прибора, мм 144×96×43
    Масса, кг, не более 0,5
    Средняя наработка на отказ, ч, не менее 50 000
    Средний срок службы, лет 10

  • Комплект поставки ИДЦ1-Щ8

    № Наименование Количество
    1 Измеритель цифровой одноканальный ИДЦ1-Щ8 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
    5 Методика поверки (по требованию заказчика) 1
