Назначение терморегулятора универсального Ратар-02М:

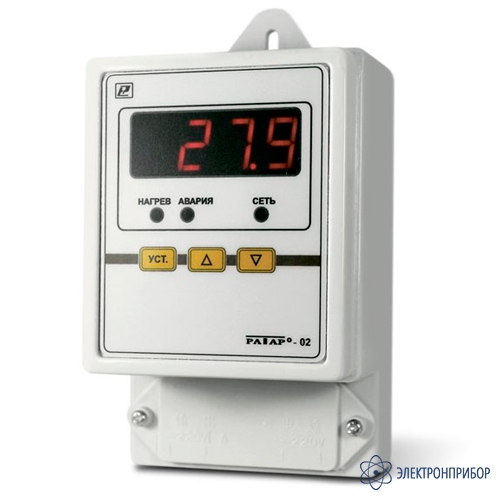

Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.

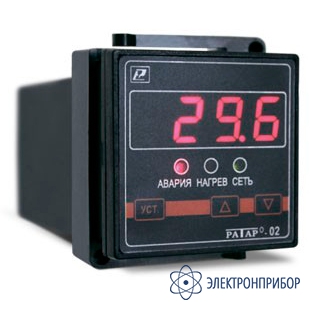

Терморегуляторы Ратар-02М.ТС.Щ3 оптимально подходят для управления средними и большими инкубаторами.

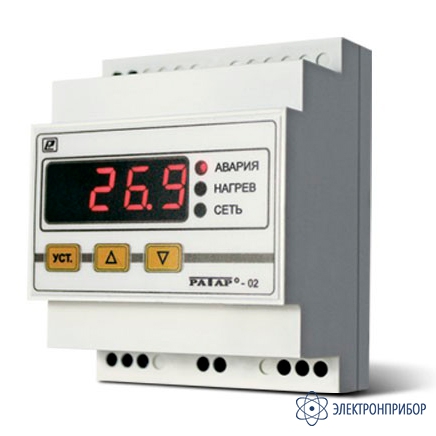

Терморегуляторы Ратар-02М.ТС.Д1 в корпусе на ДИН-рейку – оптимальный вариант для управления тёплым полом.
Описание терморегулятора универсального Ратар-02М:
Терморегулятор Ратар-02M.ТС имеет дополнительный вход для подключения датчика уровня.
У терморегулятора Ратар-02M.ТС типы НСХ входов переключаются программно.
Терморегуляторы Ратар-02М.ТС имеют повышенную коммутируемую способность с управлением тока в нагрузке до 16 А.
По типу входа приборы подразделяются на три группы:
- п/п - с использованием полупроводникового термочувствительного элемента ТС1047;
- ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100;
- ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).
Приборы имеют один из типов выходов:
- Р - э/м реле;
- Т - оптотранзистор;
- С - оптосимистор.

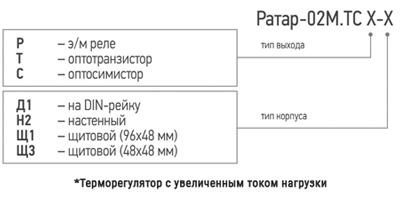

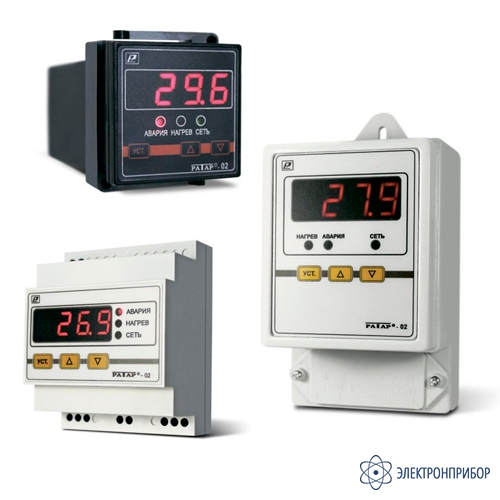

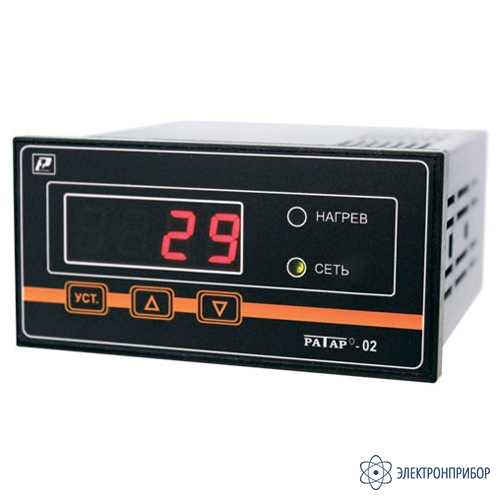

Варианты исполнения терморегулятора универсального Ратар-02М:
Особенности терморегулятора универсального Ратар-02М:
Полууниверсальный вход;
Яркий светодиодный дисплей;
Интуитивно-понятное программирование;
Высокая точность;
Возможность смещения нуля и наклона без нарушения юстировки (для ТС и ТП);
Пять типов логики выходного устройства.
Технические характеристики терморегулятора универсального Ратар-02М:
Параметр
Ратар-02.п/п
Ратар-02.ТП
Ратар-02М.ТС
Диапазон измерения и регулирования температуры
-40…+125⁰С
-50…+750⁰С (ХК(L));
-50…+1300⁰С (ХА(К));
-50…+200⁰С (50М);
-200…+650⁰С (100П, Pt100)
Точность измерения
±2⁰С
±(2+0,003Т)⁰С (±0,5%)
±0,15%
Разрешающая способность (дискретность)
0,1⁰С
1,0⁰С
1,0⁰С: -200…-100⁰С;
0,1⁰С: -99,9…+650⁰С
Гистерезис
0…30⁰С
0…400⁰С (ХК(L));
0…750⁰С (ХА(К))
0…125⁰С (50М);
0…400⁰С (100П, Pt100)
Напряжение питания
198…242 В
198…242 В
85…250 В переменного тока или 120...250 В постоянного тока
Номинальный ток нагрузки
э/м реле: 5,0А при cosφ≥0,6
оптосимистор: 200мА
оптотранзистор: 50мА
при напряжении 5,5…6,5 В
э/м реле: 16,0А при cosφ≥1,0; 8,0А при cosφ≥0,4 оптосимистор: 200мА
оптотранзистор: 50мА
при напряжении 5,5…6,5 В
Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.)
Сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм
-
Сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня 100 кОм
Тип корпуса
Д1 – 72х88х54 мм
Н2 – 82х128х63,5 мм
-
Щ1 – 96х48х112 мм
Щ3 – 48х48х112 мм
Программируемая логика работы выходного устройства
1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры
Задание смещения нуля и наклона без нарушения юстировки
-
Задание задержки включения-выключения выходного устройства
Масса
Не более 0,40 кг
Комплект поставки Ратар-02М
№
Наименование
Количество
1
Терморегулятор универсальный Ратар-02М
1
2
Руководство по эксплуатации
1
Дополнительная комплектация Ратар-02М:
(Поставляется за отдельную плату)
№
Наименование
1
Термопреобразователи сопротивления с кабельным выводом для терморегулятора Ратар-02М.ТС
2
Термопреобразователи сопротивления с клеммной головкой для терморегулятора Ратар-02М.ТС
3
Кондуктометрические датчики уровня для терморегулятора Ратар-02.п/п и Ратар-02M.ТС
