ТРМ202 — двухканальный регулятор с универсальным входом и интерфейсом RS-485

Назначение двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

Терморегулятор ТРМ202 – аналог 2ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности).

Варианты исполнения двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

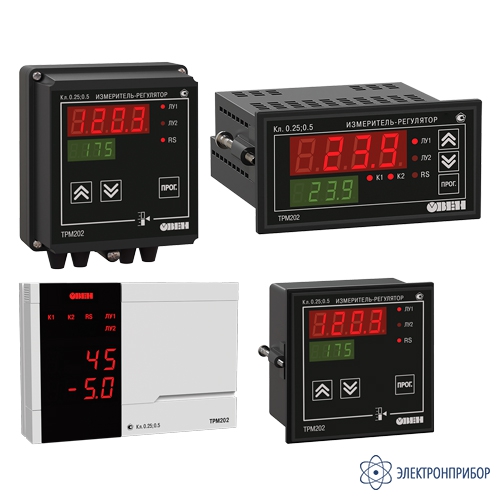

Терморегулятор ТРМ202 выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

​

Функциональные возможности двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности и другого. Можно подключать два датчика разного типа;
• Два независимых канала регулирования измеряемых величин по двухпозиционному закону или аналоговому П-закону;
• Регулирование и одновременная регистрация измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства;
• Одноканальное трехпозиционное регулирование (с двумя разными уставками);
• Вычисление и регулирование разности измеряемых величин;
• Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
• Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU);
• Конфигурирование на ПК или с лицевой панели прибора;
• Быстрый доступ к изменению уставок с лицевой панели прибора;
• Уровни защиты настроек прибора для разных групп специалистов.

Вы можете скачать бесплатно ПО для прибора ТРМ202: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Функциональная схема двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

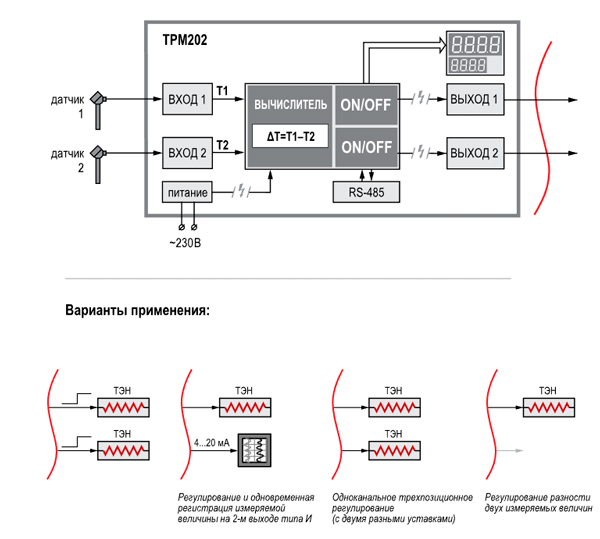

Рис.1. Функциональная схема ТРМ202

ЛУ – логическое устройство;
ВУ – выходное устройство.

Универсальные входы двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

Терморегулятор ТРМ202 имеет один универсальный вход для подключения измерительных датчиков:

• термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
• активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Вычисление дополнительных функций от входных величин:

В ТРМ202 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).

Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

Логические устройства (ЛУ) двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

Терморегулятор ТРМ202 имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

• измеренное на входе 1 значение;
• измеренное на входе 2 значение;
• разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов:

• двухпозиционный регулятор (компаратор, устройство сравнения);
• аналоговый П-регулятор;
• измеритель-регистратор.

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.

Для работы в режиме измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.

Выходные устройства двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

В терморегулятор ТРМ202 устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. В различных сочетаниях могут быть установлены выходные устройства следующих типов:

• электромагнитное реле 8 А;
• транзисторная оптопара;
• симисторная оптопара;
• логический выход для управления внешним твердотельным реле;
• цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА (с питанием от внешнего источника);
• цифроаналоговый преобразователь выходного сигнала ЛУ в напряжение 0...10 В (с питанием от внешнего источника).

Тип выходных устройств 1 и 2 терморегулятора выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2):

Параметры	Режим работы ЛУ1 (ЛУ2)	Тип ВУ1 (ВУ2)	Диаграмма работы ВУ
CmP1(2)=00	Регулятор выключен		–
CmP1(2)=01	Двухпозиционный регулятор: прямой гистерезис («нагреватель»).	ключевое (Р, К, С, Т)
CmP1(2)=02	Двухпозиционный регулятор: обратный гистерезис («холодильник»).	ключевое (Р, К, С, Т)
CmP1(2)=03	Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы).	ключевое (Р, К, С, Т)
CmP1(2)=04	Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы).	ключевое (Р, К, С, Т)
dAC1(2)=o CtL1(2)=HEAt	Аналоговый П-регулятор: обратное управление («нагреватель»).	ЦАП 4...20 мА или 0...10 В  (И, У)
dAC1(2)=o CtL1(2)=CooL	Аналоговый П-регулятор: прямое управление  («холодильник»).	ЦАП 4...20 мА или 0...10 В  (И, У)
dAC1(2)=Pv	Измеритель-регистратор.	ЦАП 4...20 мА (И)
Примечание. SP – уставка, Δ – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.

Установка временных задержек срабатывания выходного устройства двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

• времени задержки включения ВУ;
• времени задержки выключения ВУ;
• минимального времени удержания ВУ во включенном состоянии;
• минимального времени удержания ВУ в выключенном состоянии.

Элементы управления двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

Рис.2. Экран ТРМ202

Два цифровых индикатора работают в одном из трех режимов:

1. Верхний индикатор отображает текущее значение регулируемой величины (Т1, Т2, ΨТ), нижний индикатор – значение ее уставки. Каналы переключают вручную кнопкой «ПРОГ.».
2. То же, но каналы переключаются автоматически каждые 6 с.
3. Индикаторы одновременно отображают текущие значения двух регулируемых величин. При нажатии кнопки «ПРОГ.» прибор переходит в режим 1.

В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.

Светодиоды «ЛУ1» и «ЛУ2» показывают, для какого канала регулирования отображена информация на цифровых индикаторах.

Светодиоды «К1» и «К2» светятся, когда включено выходное устройство 1 или 2.

Светодиод «RS» светится, когда прибор осуществляет обмен данными по сети RS-485.

Функции кнопок:

	Кнопками и можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки).
	Кнопка осуществляет: - вход в МЕНЮ программирования; - вход в нужную группу параметров; - циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
	В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия трех кнопок.
	Кнопки служат для: - перехода между пунктами МЕНЮ; - увеличения и уменьшения значения параметра.

Схемы подключения двухканального регулятора с универсальным входом и интерфейсом RS-485 ТРМ202:

Рис.3. Общая схема подключения ТРМ202

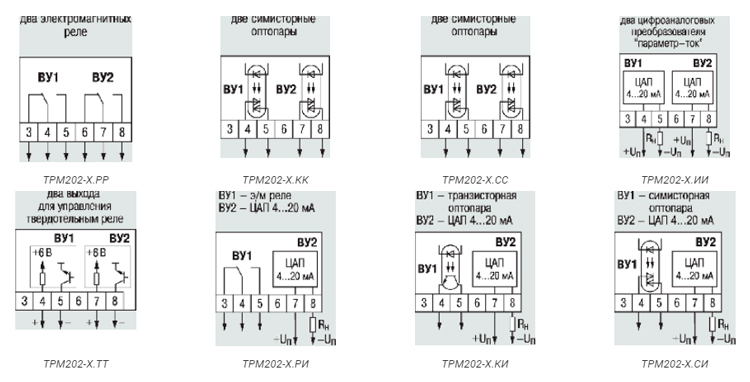

Рис.4. Схемы подключения выходных устройств
