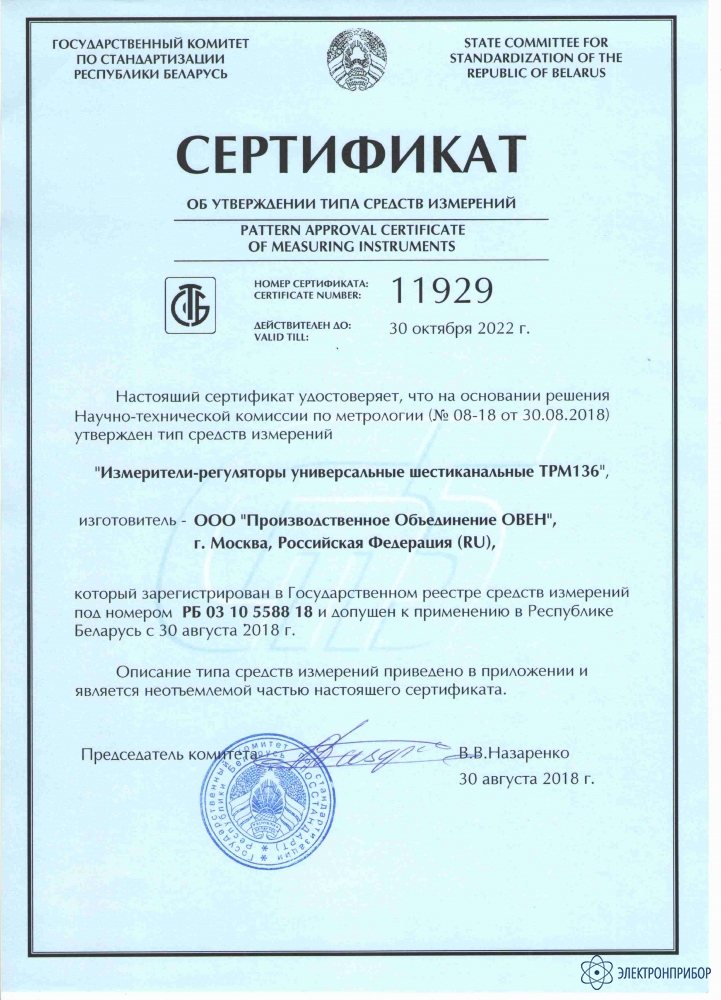

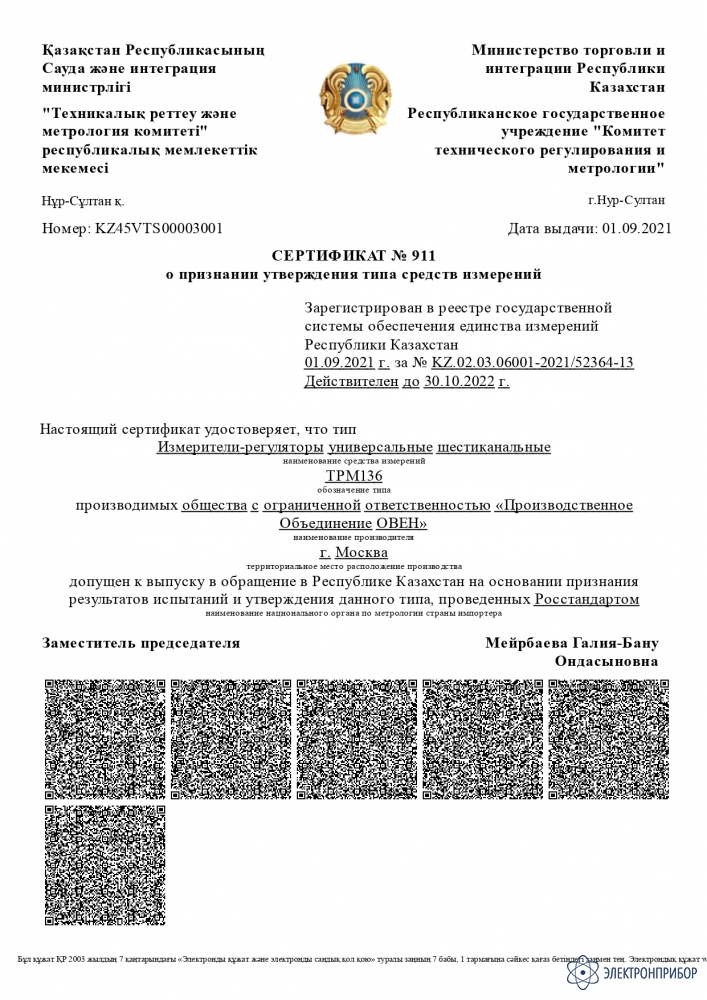

Срок действия
свидетельства об утверждении типа СИ истёк или данные
устарели.
Утверждение типа и возможность метрологической поверки СИ
распространяется на СИ, выпущенные в пределах срока действия
свидетельства.

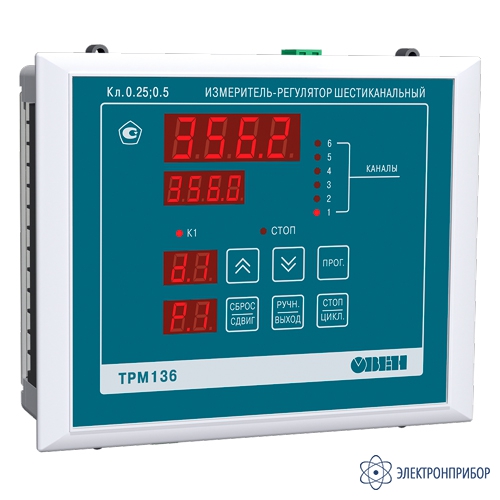

Назначение измерителя-регулятора шестиканального ТРМ136:
Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.
ТРМ136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.

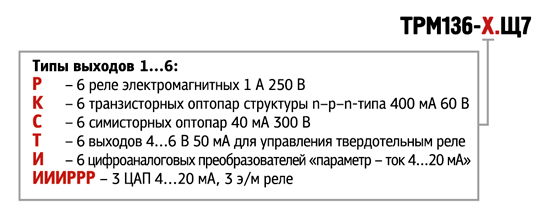

Варианты исполнения измерителя-регулятора шестиканального ТРМ136:
При необходимости прибор ТРМ136 может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.

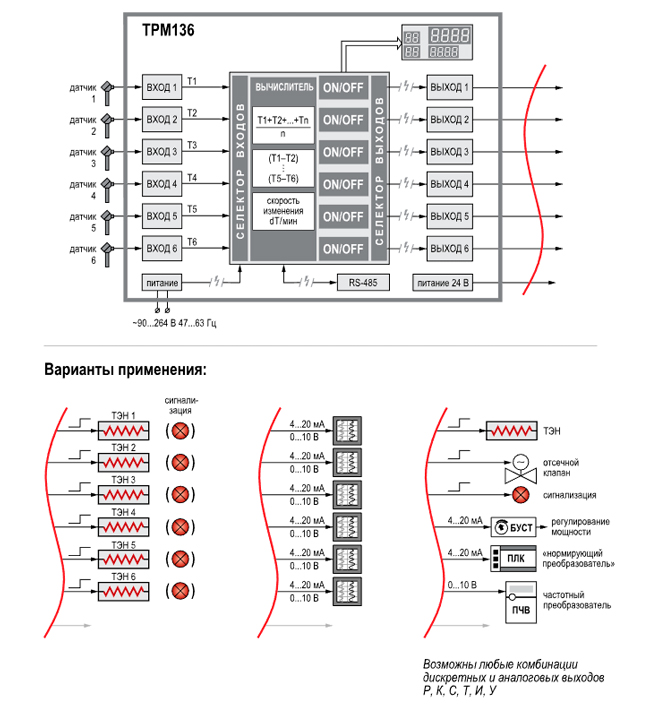

Функциональные возможности измерителя-регулятора шестиканального ТРМ136:
Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
Вычисление дополнительных величин: средних значений от 2 до 6 измеренных величин, разностей измеренных величин, скорости изменения измеряемой величины;
До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин: регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т), регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10В);
От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации;
Режим ручного управления выходными устройствами;
Конфигурирование функциональной схемы и установка параметров нопками на лицевой панели прибора;
Четыре варианта стандартных конфигураций схемы прибора;

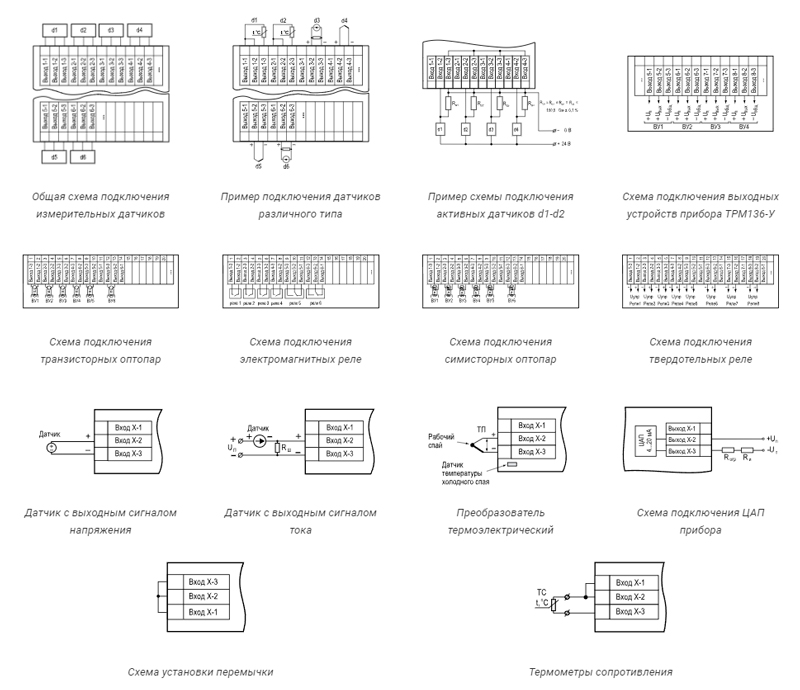

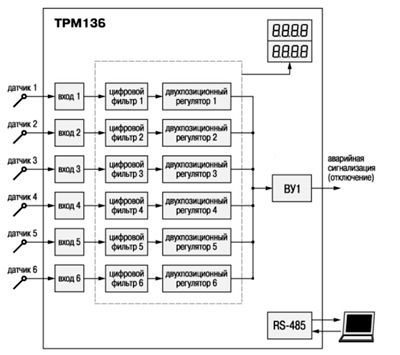

Рис.3. Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством

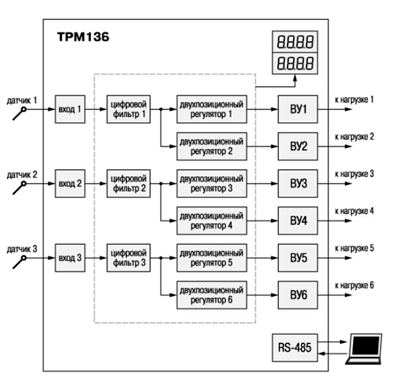

Рис.4. Функциональная схема ТРМ136 с тремя входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами

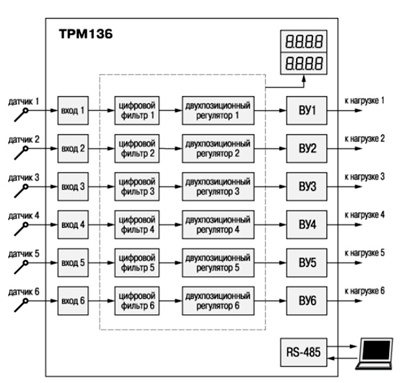

Рис.5. Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами

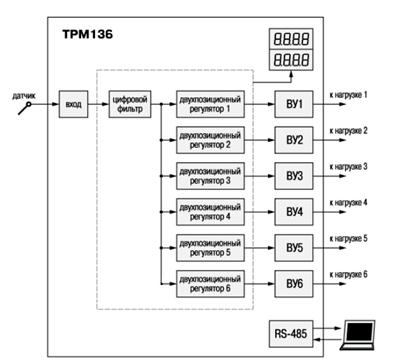

Рис.6. Функциональная схема ТРМ136 с одним входом для подключения датчика, 6-ю двухпозиционными регуляторами, формирующими сигнал управления и 6-ю выходными устройствами
Технические характеристики измерителя-регулятора шестиканального ТРМ136:
Параметр
Значение
Диапазон напряжений питания
от 90 до 264 В переменного (от 47 до 63 Гц) тока
Потребляемая мощность, ВА, не более
18
Количество измерительных входов в приборе
6
Время опроса одного канала, с, не более
0,6
Напряжение встроенного источника питания
(24±3) В постоянного тока (максимум 150 мА)
Интерфейс связи с компьютером
RS-485
Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от +1 до +50 °С;
верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа

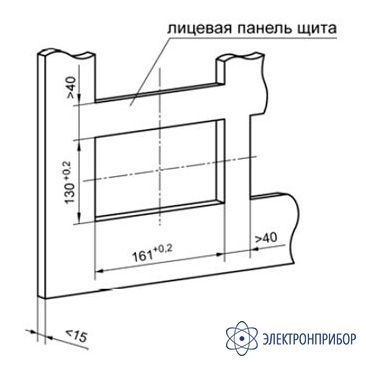

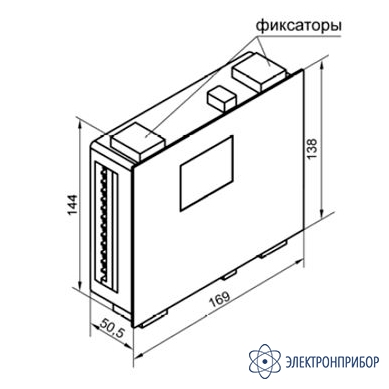

Габаритные размеры корпуса Щ7, мм
144×169×50,5
Масса прибора, кг, не более
1,0
Наименование ВУ (обозначение типа)
Технические характеристики
Значение
Выходные устройства
Реле электромагнитное (Р)
Максимальный ток нагрузки
4 А
Максимальное напряжение нагрузки
переменного тока, не менее
250 В 50 Гц и cos j >0,4
Максимальное напряжение нагрузки постоянного тока, не менее
30 В
Оптопара транзисторная n-p-n-типа (К)
Максимальный ток нагрузки, не менее
400 мА
Максимальное напряжение, не менее
60 В постоянного тока
Оптопара симисторная (С)
В режиме управления внешним симистором:
ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее
400 мА
действующее напряжение, не менее
250 В, 50 Гц
В режиме коммутации нагрузки:
ток нагрузки, не менее
40 мА
действующее напряжение, не менее
250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)
Выходное напряжение холостого хода
(6 ±0,5) В постоянного тока
Выходное напряжение на нагрузке 250 Ом, не менее
от 3,3 до 4,9 В постоянного тока
Ток короткого замыкания
от 50 до 72 мА
ЦАП «параметр-ток» (И)
Выходной сигнал постоянного тока
от 4 до 20 мА
Сопротивление нагрузки
от 0 до 1300 Ом
Номинальное сопротивление нагрузки
700 Ом
Напряжение питания ЦАП
от 10 до 36 В
Номинальное напряжение питания ЦАП
(24,0 ±3,0) В
ЦАП «параметр-напряжение» (У)
Выходной сигнал постоянного напряжения
от 0 до 10 В
Сопротивление нагрузки, не менее
5 кОм
Напряжение питания ЦАП
от 15 до 36 В
Номинальное напряжение питания ЦАП
(24,0 ±3,0) В
Условное обозначение НХС реобразователя или сигнала
Диапазон измерений
Значение единицы младшего разряда*
Пределы допускаемой основной приведенной погрешности, %
Входные первичные преобразователи
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651*
Cu 50(a =0,00426 °С-1)
от –50 до 200 °С
0,1 °С
±0,25
50 М(a =0,00428 °С-1)
от –190 до 200 °С
0,1 °С
Pt 50(a =0,00385 °С-1)
от –200 до 750 °С
0,1 °С
50 П (a =0,00391 °С-1)
от –200 до 750 °С
0,1 °С
Cu 100(a =0,00426 °С-1)
от –50 до 200 °С
0,1 °С
100 М(a =0,00428 °С-1)
от –190 до 200 °С
0,1 °С
Pt 100 (a =0,00385 °С-1)
от –200 до 750 °С
0,1 °С
100 П (a =0,00391 °С-1)
от –200 до 750 °С
0,1 °С
Термоэлектрические преобразователи по ГОСТ Р 8.585
TХК (L)
от –200 до 800 °С
0,1 °С
±0,5
±0,25**
TЖК (J)
от –200 до 1200 °С
1 °С
TНН (N)
от –200 до 1300 °С
1 °С
TХА (К)
от –200 до 1300 °С
1 °С
TПП (S)
от 0 до 1750 °С
1 °С
TПП (R)
от 0 до 1750 °С
1 °С
TВР (А-1)
от 0 до 2500 °С
1 °С
Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011
Ток от 0 до 5 мА
от 0 до 100 %
0,1 %
±0,25
Ток от 0 до 20 мА
от 0 до 100 %
0,1 %
Ток от 4 до 20 мА
от 0 до 100 %
0,1 %
Напряжение от 0 до1 В
от 0 до 100 %
0,1 %
Сигнал постоянного напряжения
от –50,0 до 50 мВ
от 0 до100 %
0,1 %
±0,25
Примечание: Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.
* Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт.
** с отключенной схемой КХС
Комплект поставки ТРМ136
№
Наименование
Количество
1
Измеритель-регулятор шестиканальный ТРМ136 в выбранном исполнении
