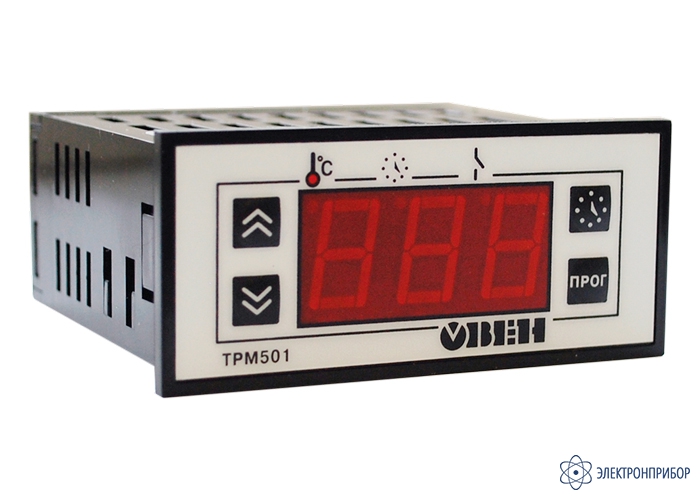

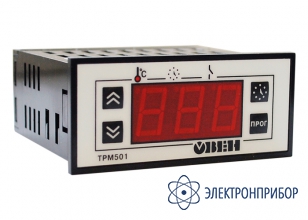

ТРМ501 — реле-регулятор с цифровым таймером

Код товара: 67301
  • 3 варианта исполнения

    • Гарантия

      2 года

    • Производитель

      ОВЕН

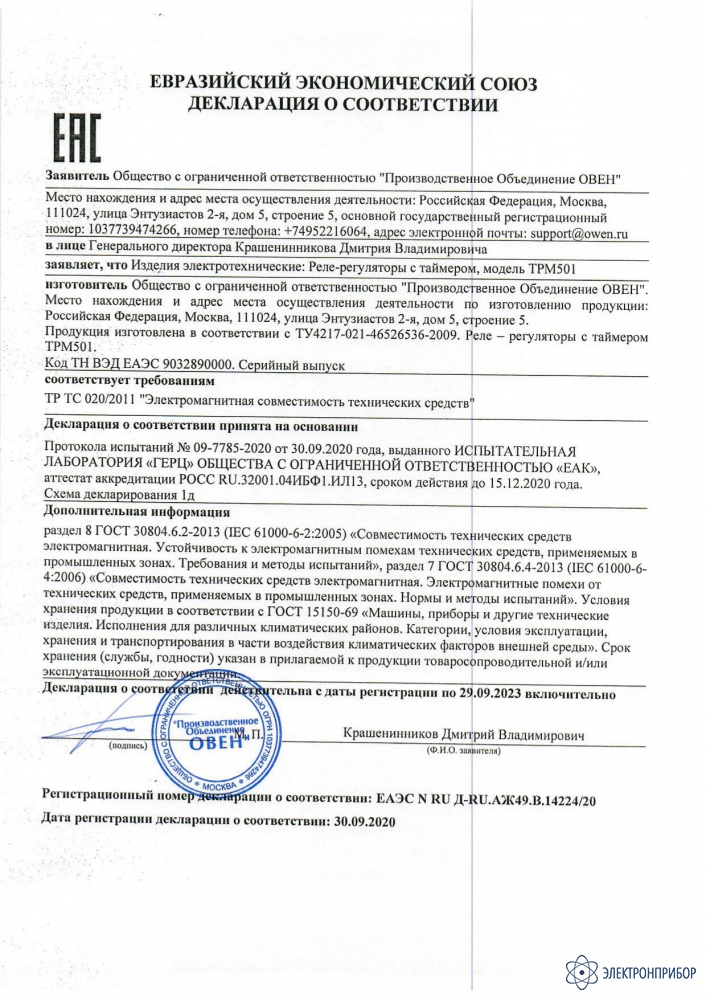

    Сертификаты

    Назначение реле-регулятора с цифровым таймером ТРМ501:

    Реле-регулятор ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов. Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и прочее.

    Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

    Варианты исполнения реле-регулятора с цифровым таймером ТРМ501:

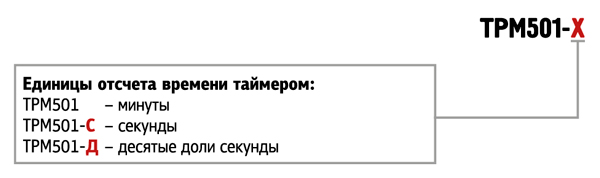

    Терморегулятор ТРМ501 поставляется в трех исполнениях в зависимости от единицы отсчета времени таймером:

    • ТРМ501 – реле-регулятор с цифровым таймером - минуты;
    • ТРМ501-С – реле-регулятор с цифровым таймером - секунды;
    • ТРМ501-Д – реле-регулятор с цифровым таймером - десятые доли секунды.

    Функциональные возможности реле-регулятора с цифровым таймером ТРМ501:

    • Измерение и регулирование температуры или другой физической величины;
    • Универсальный вход для подключения первичных преобразователей широкого спектра;
    • Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону;
    • Дистанционное управление запуском/остановкой;
    • Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д);
    • Три режима работы регулятора и таймера;
    • Дополнительное реле для сигнализации об аварийной ситуации;
    • Программирование кнопками на лицевой панели прибора;
    • Сохранение заданных параметров при отключении питания;
    • Защита уставок регулятора и таймера от несанкционированных изменений.

    Функциональная схема реле-регулятора с цифровым таймером ТРМ501:

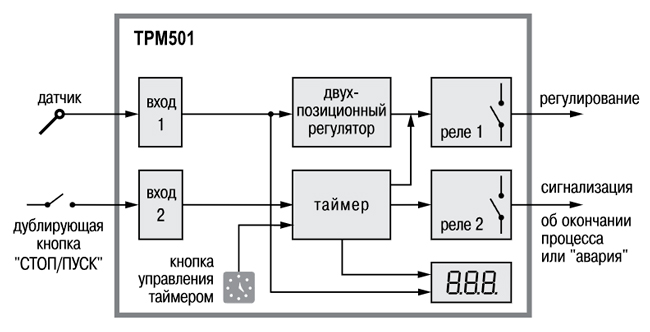

    Рис.1. Функциональная схема

    Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.

    Три режима работы регулятора и таймера:

    1. Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования;
    2. Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается;
    3. Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.

    Элементы управления реле-регулятора с цифровым таймером ТРМ501:

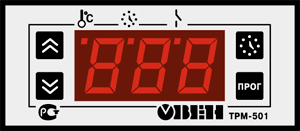

    Рис.2. Дисплей прибора

    3-х разрядный цифровой индикатор отображает:

    • в режиме РАБОТА – значение измеряемой величины или текущее время таймера;
    • в режиме ПРОГРАММИРОВАНИЕ – названия параметров и их значения.
    Параметр Значение
    Светодиод показывает, что выводится на цифровой индикатор: входная величина – индикатор светится; текущее время таймера – погашен; сигнал аварии на входе – мигает.
    Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен).
    Светодиод состояния реле регулятора (замкнуто/разомкнуто).
    Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора.
    Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора.
    Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно.
    Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика.
       Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра.

    Схемы подключения реле-регулятора с цифровым таймером ТРМ501:

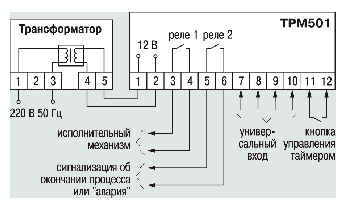

    Рис.3. Общая схема подключения ТРМ501

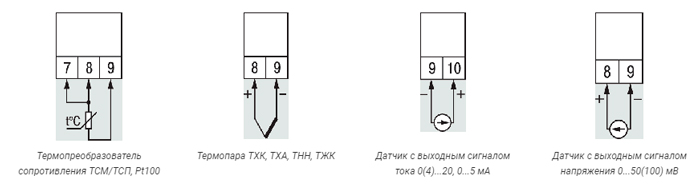

    Рис.4. Схемы подключения измерительных датчиков к универсальному входу

    Пример работы реле-регулятора с цифровым таймером ТРМ501:

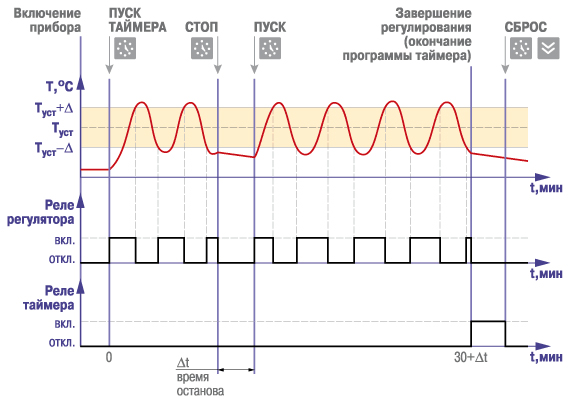

    Рис.5. Примеры работы ТРМ501

    • После включения в сеть для запуска таймера необходимо нажать кнопку «ПУСК/СТОП». При этом начнется регулирование.
    • Отсчет таймера можно остановить нажатием кнопки «ПУСК/СТОП». Это вызовет паузу в работе регулятора.
    • При повторном нажатии кнопки «ПУСК/СТОП» таймер продолжит отсчет, следовательно, продолжится регулирование.

    По умолчанию программа таймера рассчитана на 30 мин. По истечении этого времени регулирование останавливается (реле 1 разомкнуто), реле таймера (реле 2) замыкается. Реле таймера размыкается после его сброса.

  • Технические характеристики реле-регулятора с цифровым таймером ТРМ501:

    Параметр Значение
    ТРМ501 ТРМ501-C ТРМ501-Д
    Питание
    Напряжение питания 12 В (постоянного или переменного тока)
    Допустимое отклонение напряжения питания –10 ...+10 %
    Максимально допустимый ток источника питания 250 мА
    Входы
    Время опроса входных каналов, не более 1 с
    Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) ±0,5 %
    Входное сопротивление прибора для унифицированного сигнала:
    – тока 0...5 мА, 0...20 мА, 4...20 мА;
    – напряжения 0...100 мВ, 0...50 мВ

    10 Ом ±0,5 %
    не менее 100 кОм
    Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") 0...0,8 В
    Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") 2,4...30 В
    Выходное сопротивление устройства внешнего управления таймером не более 1 кОм
    Выходы
    Количество встроенных выходных э/м реле 2
    Максимально допустимый ток, коммутируемый контактами э/м реле 8 А при 220 В 50 Гц и cos φ > 0,4
    Таймер
    Время работы таймера 0...999 мин 0...999 с 0...99,9 с
    Дискретность времени работы таймера 1 мин 1 с 0,1 с
    Корпус
    Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели щитовой Щ3, 76×34×70 мм, IP54
    Характеристики измерительных датчиков
    Код tin Тип датчика Диапазон измерений Разрешающая способность
    00 ТСМ 100М W100=1,426 –50...+200 °C 1 °C
    01 TCM 50M W100=1,426 –50...+200 °C 1 °C
    02 TCП 100П W100=1,385 (Pt100) –99...+650 °C 1 °C
    03 ТСП 100П W100=1,391 –99...+650 °C 1 °C
    04 ТХК(L) –99...+750 °C 1 °C
    05 ТХА(K) –99...+999 °C 1 °C
    06 Напряжение 0…50 мВ 0...100 % 0,1 %
    07 ТСП 50П W100=1,385 –99...+650 °C 1 °C
    08 ТСП 50П W100=1,391 –99...+650 °C 1 °C
    09 TCM 50M W100=1,428 –99...+200 °C 1 °C
    10 Ток 4…20 мА 0...100 % 0,1 %
    11 Ток 0…20 мА 0...100 % 0,1 %
    12 Ток 0…5 мА 0...100 % 0,1 %
    13 Напряжение 0…100 мВ 0...100 % 0,1 %
    14 ТСМ 100М W100=1,428 –50...+200 °C 1 °C
    15 ТСМ гр. 23 –50...+200 °C 1 °C
    19 ТНН(N) –99...+999 °C 1 °C
    20 ТЖК(J) –99...+900 °C 1 °C
    Устройства, подключаемые к дополнительному (управляющему) входу:
    - Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и другие);
    - Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;
    - Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА.

  • Комплект поставки ТРМ501

    № Наименование Количество
    1 Реле-регулятор с цифровым таймером ТРМ501 в выбранном исполнении 1
    2 Комплект крепежных элементов 1
    3 Трансформатор ТПК-121-К40 1
    4 Руководство по эксплуатации 1
    5 Паспорт и Гарантийный талон 1

  • Модификации ТРМ501

    Подберите модификацию по параметрам

    Единица отсчета времени таймером
    Очистить

  • Файлы для ТРМ501

Файлы для ТРМ501

Все товары группы
Сохранить в PDF Распечатать
