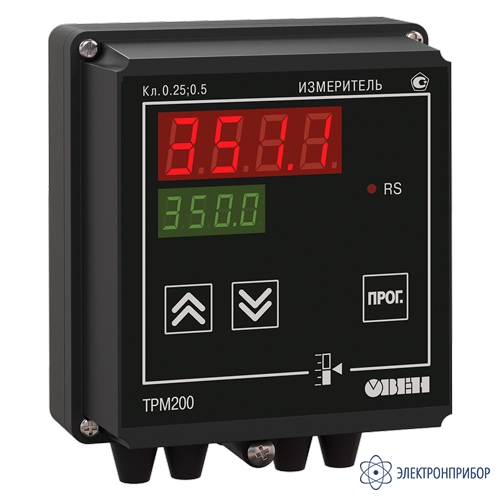

ТРМ200-Н — двухканальный измеритель с универсальным входом и интерфейсом RS-485

Код товара: 68097
  • 32478-11
    Является модификацией ТРМ200

    • Гарантия

      5 лет

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      32478-11 до 06.10.2026

    • Производитель

      ОВЕН

    Сертификаты

    Назначение двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    Прибор ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

    Варианты исполнения двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    ​

    Функциональные возможности двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    • Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров);
    • Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень;
    • 4 типа корпуса: Н, Щ1, Щ2, Н2;
    • Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа;
    • Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU);
    • Несколько уровней защиты настроек прибора для разных групп специалистов;
    • Программирование с лицевой панели или из конфигуратора.

    Функциональная схема двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    Элементы управления двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    В режиме РАБОТА отображают текущие значения двух измеряемых величин Т1, Т2 (или один из индикаторов отображает их разность T).
    В режиме ПРОГРАММИРОВАНИЕ отображают название и значение программируемого параметра.
    Вход в МЕНЮ программирования.
    Вход в нужную группу параметров.
    Циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
      Переход между пунктами МЕНЮ.
    Увеличение и уменьшение значения параметра.
       В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия всех трех кнопок.
     «RS» Светится, когда прибор осуществляет обмен данными по сети RS-485.

    Схемы подключения двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    Интерфейс RS-485 двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

    Интерфейс RS-485 позволяет:

    • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
    • передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

    Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.

    При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

    Компания ОВЕН бесплатно предоставляет для ТРМ200:

    • драйвер для Trace Mode;
    • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
    • библиотеки WIN DLL для быстрого написания драйверов.

  • Технические характеристики двухканального измерителя с универсальным входом и интерфейсом RS-485 ТРМ200:

    Параметр Значение
    Питание
    Напряжение питания 90…245 В переменного тока
    Частота напряжения питания 47...63 Гц
    Универсальные входы
    Количество универсальных входов 2
    Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков»
    Время опроса входа 1 с
    Входное сопротивление при подключении источника сигнала:
    – тока
    – напряжения

    100 Ом ± 0,1 % (при подключении внешнего резистора)
    не менее 100 кОм
     Предел допустимой основной погрешности:
    – для термометров сопротивления
    – для остальных видов сигналов
    ±0,25 %
    ±0,5 %
    Интерфейс связи
    Тип интерфейса RS-485
    Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
    Тип кабеля экранированная витая пара
    Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII
    Корпус
    Габаритные размеры и степень защиты корпуса:
    – щитовой Щ1
    – щитовой Щ2
    – настенный Н
    – настенный Н2
    96×96×70 мм, IP54*
    96×48×100 мм, IP54*
    130×105×65 мм, IP44
    150×105×35 мм, IP20
    Код in.t1(2) Тип датчика Диапазон измерений
    Характеристики измерительных датчиков
    r385 ТСП50 W100 = 1.385 –200…+750 °С
    r.385 ТСП100 W100 = 1.385 (Pt 100) –200…+750 °С
    r391 ТСП50 W100 = 1.391 –200…+750 °С
    r.391 ТСП100 W100 = 1.391 –200…+750 °С
    r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С
    r426 ТСМ50 W100 = 1.426 –50…+200 °С
    r.426 ТСМ100 W100 = 1.426 –50…+200 °С
    r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С
    r428 ТСМ50 W100 = 1.428 –190…+200 °С
    r.428 ТСМ100 W100 = 1.428 –190…+200 °С
    E_A1 термопара ТВР (А-1) 0…+2500 °С
    E_A2 термопара ТВР (А-2) 0…+1800 °C
    E_A3 термопара ТВР (А-3) 0…+1800 °C
    E_ _b термопара ТПР (В) +200…+1800 °C
    E_ _J термопара ТЖК (J) –200…+1200 °С
    E_ _K термопара ТХА (K) –200…+1300 °С
    E_ _L термопара ТХК (L) –200…+800 °С
    E_ _n термопара ТНН (N) –200…+1300 °С
    E_ _r термопара ТПП (R) 0…+1750 °C
    E_ _S термопара ТПП (S) 0…+1750 °C
    E_ _t термопара ТМК (Т) –200…+400 °C
    i 0_5 ток 0…5 мА 0…100 %
    i 0.20 ток 0…20 мA 0…100 %
    i 4.20 ток 4…20 мА 0…100 %
    U-50 напряжение –50…+50 мВ 0…100 %
    U0_1 напряжение 0…1 В 0…100 %

    Примечание:
    * со стороны передней панели.

  • Комплект поставки ТРМ200-Н

    № Наименование Количество
    1 Двухканальный измеритель с универсальным входом и интерфейсом RS-485 ТРМ200-Н 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Краткая инструкция 1
    5 Методика поверки (по требованию заказчика) 1

    Дополнительная комплектация ТРМ200-Н

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект резисторов 100 ОМ, 10 или 50 шт.
