Назначение двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
Терморегулятор 2ТРМ1-х.У.хх предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и прочее). Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).
Варианты исполнения двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

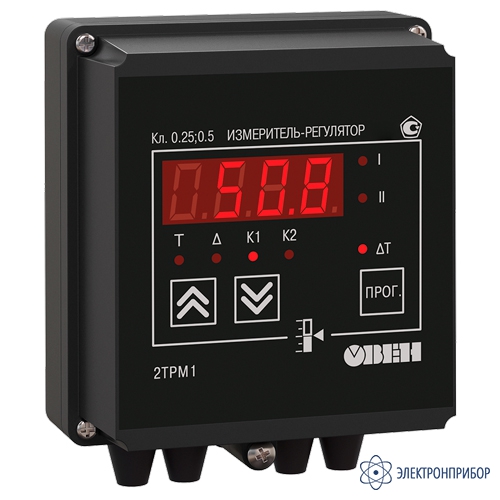

Регулятор 2ТРМ1-х.У.хх выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2, а также с разными типами выхода 1 и 2.
Особенности двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх в корпусе Щ11:
Новый 2ТРМ1-Щ11.У.хх полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1 В, -50…+50 мВ) период опроса входа составляет 0,1 сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например, давления;
Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверке;
Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11.У.хх можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использования дорогостоящих термокомпенсационных проводов при работе с термоэлектрическими преобразователями (термопарами), подключенными к первому входу;
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В).
Основные функции двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня;
Два канала регулирования или регистрации входной величины:двухпозиционное регулирование, аналоговое П-регулирование, регистрация на токовом выходе 4...20 мА;
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом);
Импульсный источник питания 90...245 В 47...63 Гц или 20...375 В постоянного тока (номинальное 24 В) (только для приборов в корпусе Щ11);
Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора;
Программирование кнопками на лицевой панели прибора;
Сохранение настроек при отключении питания;
Защита настроек от несанкционированных изменений.
Преимущества двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
Улучшенная помехоустойчивость. Новый 2ТРМ1-х.У.хх полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А.
Повышенная надежность. Наработка на отказ составляет 100 000 часов.
Повышенная точность измерений. Погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5).
Увеличенный межповерочный интервал. Межповерочный интервал – 3 года.
Увеличенный срок гарантии. Гарантийный срок обслуживания нового 2ТРМ1-х.У.хх составляет 5 лет.
Улучшенные показатели климатического исполнения. Допустимый диапазон рабочих температур от -20 до +50 °С.
Универсальный вход. Прибор поддерживает все наиболее распространенные типы датчиков.
Все возможные типы выходных устройств. Р – э/м реле, К – транзисторная оптопара, С – симисторная оптопара, С3 – три симисторные оптопары, И – ЦАП «параметр – ток 4...20 мА», У – ЦАП «параметр – напряжение 0...10 В», Т – выход для управления твердотельным реле.
Расширенный диапазон напряжений питания. 90...245 В частотой 47...63 Гц.
Встроенный источник питания 24 В во всех модификациях нового ТРМ1. Для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ.
Функциональная схема двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора 2ТРМ1-х.У.хх имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Вычисление дополнительных функций от входных величин:
В 2ТРМ1-х.У.хх имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).
Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.
Логические устройства терморегулятора 2ТРМ1-х.У.хх (ЛУ):
Логическое устройство прибора 2ТРМ1-х.У.хх может работать в одном из 3-х режимов:
Терморегулятор 2ТРМ1-х.У.хх имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:
измеренное на входе 1 значение;
измеренное на входе 2 значение;
разность значений с 1-го и 2-го входов.
Каждое логическое устройство может работать в одном из 3-х режимов:
двухпозиционный регулятор (компаратор, устройство сравнения);
аналоговый П-регулятор;
регистратор.
Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).
Для работы в режимах П-регулятора и регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0…10 В.
Выходные устройства терморегулятора 2ТРМ1-х.У.хх:
В терморегулятор 2ТРМ1-х.У.хх устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. Выходные устройства могут быть следующего типа:
2 дискретных ВУ – электромагнитные реле 8 А, транзисторные или симисторные оптопары, выходы для управления внешним твердотельным реле;
2 цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника;
ВУ1 – дискретное, ВУ2 – аналоговое (ЦАП).
Тип выходных устройств терморегулятора выбирается пользователем при заказе.
Режимы работы логических устройств (ЛУ1, ЛУ2):
Параметр А1-1
(А2-1)
Режим работы ЛУ
Тип ВУ
Диаграмма работы ВУ
oFF
ЛУ выключено
–
–
01
Двухпозиционный регулятор: прямой гистерезис («нагреватель»)
Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)
дискретное (Р, К, С, С3, Т)
04
Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)
дискретное (Р, К, С, С3, Т)
05
Аналоговый П-регулятор: обратное управление («нагреватель»)
ЦАП 4...20 мА или 0...10 В (И, У)
06
Аналоговый П-регулятор: прямое управление («холодильник»)
ЦАП 4...20 мА или 0...10 В (И, У)
07
Регистратор
ЦАП 4...20 мА (И)
Примечание. Туст – уставка, Δ — гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).
Установка временных задержек срабатывания выходного устройства двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:
времени задержки включения ВУ;
времени задержки выключения ВУ;
минимального времени удержания ВУ во включенном состоянии;
минимального времени удержания ВУ в выключенном состоянии.
Схемы подключения двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
Рис.2. Общая схема подключения 2ТРМ1-х.У.хх
Рис.3. Схемы подключения выходного устройства 1 (ВУ1)
Рис.4. Схемы подключения выходного устройства 2 (ВУ2)
Технические характеристики двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:
Параметр
Значение
Питание
Напряжение питания переменного тока
~90…245 В
Напряжение постоянного тока (только для Щ11)
=20...375 В (номинальное 24 В)
Частота напряжения питания
47...63 Гц
Потребляемая мощность
не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей
24 ± 2,4 В
Максимально допустимый ток источника питания
80 мА
Универсальные входы
Количество универсальных входов
2
Типы входных датчиков и сигналов
см. таблицу ниже «Характеристики измерительных датчиков»
Время опроса входа:
– для термопреобразователей сопротивления
– для других датчиков
не более 0,8 с
не более 0,4 с
Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей с включенной компенсацией холодного спая
– для остальных типов датчиков
±0,5 %;
±0,25 %
Выходные устройства
Количество выходных устройств
2
Типы выходных устройств
Р, К, С, Т, И, У
Корпус
Габаритные размеры (мм) и степень защиты корпуса:
– щитовой Щ1
– щитовой Щ2
– настенный Н
Условия эксплуатации:
– температура окружающего воздуха
– атмосферное давление
– относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
-20...+50 °С;
84...106,7 кПа;
30...80 %
Код b1-0
Тип датчика
Диапазон измерений
Разрешающая способность**
Характеристики измерительных датчиков
01
ТСМ (Cu50) W100=1.426
–50…+200 °С
0,1 °С
09
ТСМ (50М) W100=1.428
–200…+200 °С
0,1 °С
07
ТСП (Pt50) W100=1.385
–200…+850 °С
0,1 °С
08
ТСП (50П) W100=1.391
–240…+1100 °С
0,1 °С
00
ТСМ (Cu100) W100=1.426
–50…+200 °С
0,1 °С
14
ТСМ (100М) W100=1.428
–200…+200 °С
0,1 °С
02
ТСП (Pt100) W100=1.385
–200…+850 °С
0,1 °С
03
ТСП (100П) W100=1.391
–240…+1100 °С
0,1 °С
29
ТСН (100Н) W100=1.617
–60…+180 °С
0,1 °С
30
ТСМ (Cu500) W100=1.426
–50…+200 °С
0,1 °С
31
ТСМ (500М) W100=1.428
–200…+200 °С
0,1 °С
32
ТСП (Pt500) W100=1.385
–200…+850 °С
0,1 °С
33
ТСП (500П) W100=1.391
–250…+1100 °С
0,1 °С
34
ТСН (500Н) W100=1.617
–60…+180 °С
0,1 °С
35
ТСМ (Cu1000) W100=1.426
–50…+200 °С
0,1 °С
36
ТСМ (1000М) W100=1.428
–200…+200 °С
0,1 °С
37
ТСП (Pt1000) W100=1.385
–200…+850 °С
0,1 °С
38
ТСП (1000П) W100=1.391
–250…+1100 °С
0,1 °С
39
ТСН (1000Н) W100=1.617
–60…+180 °С
0,1 °С
15
ТСМ (53М) W100=1.426 (гр. 23)
–50…+200 °С
0,1 °С
04
термопара ТХК (L)
–200…+800 °С
0,1 °С
20
термопара ТЖК (J)
–200…+1200 °С
0,1 °С
19
термопара ТНН (N)
–200…+1300 °С
0,1 °С
05
термопара ТХА (K)
–200…+1360 °С
0,1 °С
17
термопара ТПП (S)
–50…+1750 °C
0,1 °С
18
термопара ТПП (R)
–50…+1750 °C
0,1 °С
16
термопара ТПР (В)
+200…+1800 °C
0,1 °С
21
термопара ТВР (А-1)
0…+2500 °С
0,1 °С
22
термопара ТВР (А-2)
0…+1800 °C
0,1 °С
23
термопара ТВР (А-3)
0…+1800 °C
0,1 °С
24
термопара ТМК (Т)
–200…+400 °C
0,1 °С
12
ток 0…5 мА
0…100 %
0,1 %
11
ток 0…20 мA
0…100 %
0,1 %
10
ток 4…20 мА
0…100 %
0,1 %
06
напряжение –50…+50 мВ
0…100 %
0,1 %
13
напряжение 0…1 В
0…100 %
0,1 %
Обозначение
Тип выходного устройства (ВУ)
Электрические характеристики
Характеристики выходных устройств
Р
электромагнитное реле
8 А при 220 В 50...60 Гц, cos φ > 0,4
К
транзисторная оптопара n–p–n типа
400 мА при 60 В постоянного тока
С
симисторная оптопара
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
