2ТРМ1-х.У.хх — двухканальный регулятор с универсальным входом

Назначение двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

Терморегулятор 2ТРМ1-х.У.хх предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и прочее). Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

Варианты исполнения двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

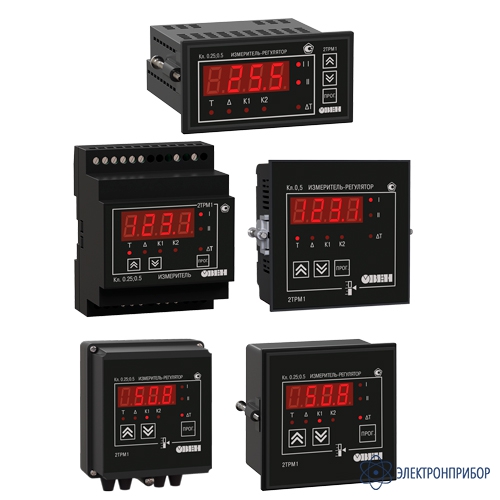

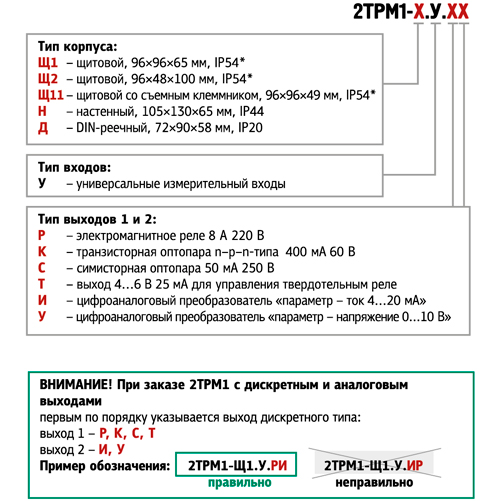

 Регулятор 2ТРМ1-х.У.хх выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2, а также с разными типами выхода 1 и 2.

​

Особенности двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх в корпусе Щ11:

Новый 2ТРМ1-Щ11.У.хх полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

• Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1 В, -50…+50 мВ) период опроса входа составляет 0,1 сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например, давления;
• Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж/демонтаж прибора при установке, проведении сервисных работ, метрологической поверке;
• Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11.У.хх можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использования дорогостоящих термокомпенсационных проводов при работе с термоэлектрическими преобразователями (термопарами), подключенными к первому входу;
• Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В).

Основные функции двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня;
• Два канала регулирования или регистрации входной величины:двухпозиционное регулирование, аналоговое П-регулирование, регистрация на токовом выходе 4...20 мА;
• Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
• Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
• Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом);
• Импульсный источник питания 90...245 В 47...63 Гц или 20...375 В постоянного тока (номинальное 24 В) (только для приборов в корпусе Щ11);
• Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора;
• Программирование кнопками на лицевой панели прибора;
• Сохранение настроек при отключении питания;
• Защита настроек от несанкционированных изменений.

Преимущества двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

Улучшенная помехоустойчивость. Новый 2ТРМ1-х.У.хх полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А.

Повышенная надежность. Наработка на отказ составляет 100 000 часов.

Повышенная точность измерений. Погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5).

Увеличенный межповерочный интервал. Межповерочный интервал – 3 года.

Увеличенный срок гарантии. Гарантийный срок обслуживания нового 2ТРМ1-х.У.хх составляет 5 лет.

Улучшенные показатели климатического исполнения. Допустимый диапазон рабочих температур от -20 до +50 °С.

Универсальный вход. Прибор поддерживает все наиболее распространенные типы датчиков.

Все возможные типы выходных устройств. Р – э/м реле, К – транзисторная оптопара, С – симисторная оптопара, С3 – три симисторные оптопары, И – ЦАП «параметр – ток 4...20 мА», У – ЦАП «параметр – напряжение 0...10 В», Т – выход для управления твердотельным реле.

Расширенный диапазон напряжений питания. 90...245 В частотой 47...63 Гц.

Встроенный источник питания 24 В во всех модификациях нового ТРМ1. Для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ.

Функциональная схема двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

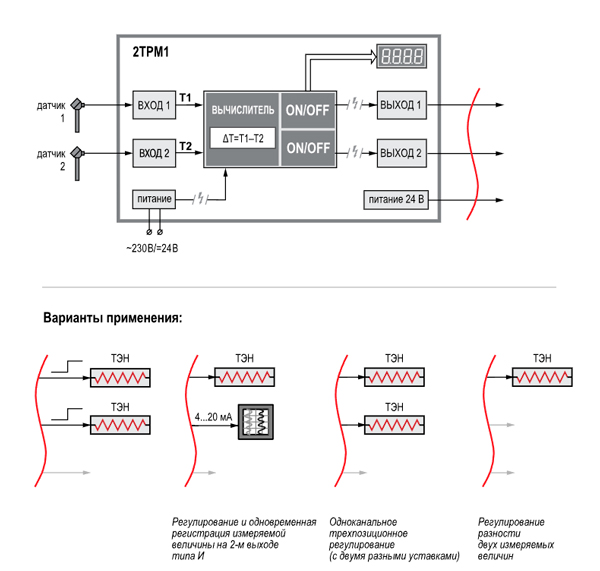

Рис.1. Функциональная схема

Универсальные входы терморегулятора 2ТРМ1-х.У.хх​:

Терморегулятор 2ТРМ1-х.У.хх​ имеет один универсальный вход для подключения измерительных датчиков:

• термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
• активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора 2ТРМ1-х.У.хх имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Вычисление дополнительных функций от входных величин:

В 2ТРМ1-х.У.хх имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).

Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

Логические устройства терморегулятора 2ТРМ1-х.У.хх (ЛУ)​:

Логическое устройство прибора 2ТРМ1-х.У.хх может работать в одном из 3-х режимов:

Терморегулятор 2ТРМ1-х.У.хх имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

• измеренное на входе 1 значение;
• измеренное на входе 2 значение;
• разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов:

• двухпозиционный регулятор (компаратор, устройство сравнения);
• аналоговый П-регулятор;
• регистратор.

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режимах П-регулятора и регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0…10 В.

Выходные устройства терморегулятора 2ТРМ1-х.У.хх:

В терморегулятор 2ТРМ1-х.У.хх устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. Выходные устройства могут быть следующего типа:

• 2 дискретных ВУ – электромагнитные реле 8 А, транзисторные или симисторные оптопары, выходы для управления внешним твердотельным реле;
• 2 цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника;
• ВУ1 – дискретное, ВУ2 – аналоговое (ЦАП).

Тип выходных устройств терморегулятора выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2):

Параметр А1-1 (А2-1)	Режим работы ЛУ	Тип ВУ	Диаграмма работы ВУ
oFF	ЛУ выключено	–	–
01	Двухпозиционный регулятор: прямой гистерезис («нагреватель»)	дискретное (Р, К, С, С3, Т)
02	Двухпозиционный регулятор: обратный гистерезис («холодильник»)	дискретное (Р, К, С, С3, Т)
03	Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)	дискретное (Р, К, С, С3, Т)
04	Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)	дискретное (Р, К, С, С3, Т)
05	Аналоговый П-регулятор: обратное управление («нагреватель»)	ЦАП 4...20 мА или 0...10 В (И, У)
06	Аналоговый П-регулятор: прямое управление  («холодильник»)	ЦАП 4...20 мА или 0...10 В (И, У)
07	Регистратор	ЦАП 4...20 мА (И)
Примечание. Туст – уставка,  Δ — гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).

Установка временных задержек срабатывания выходного устройства двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

• времени задержки включения ВУ;
• времени задержки выключения ВУ;
• минимального времени удержания ВУ во включенном состоянии;
• минимального времени удержания ВУ в выключенном состоянии.

Схемы подключения двухканального регулятора с универсальным входом 2ТРМ1-х.У.хх:

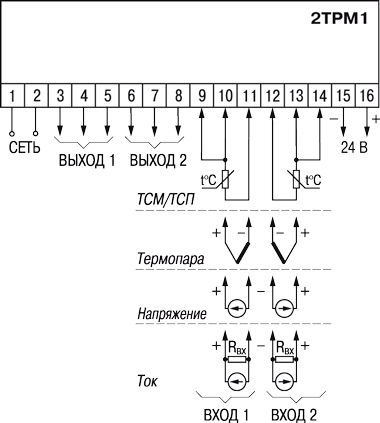

Рис.2. Общая схема подключения 2ТРМ1-х.У.хх

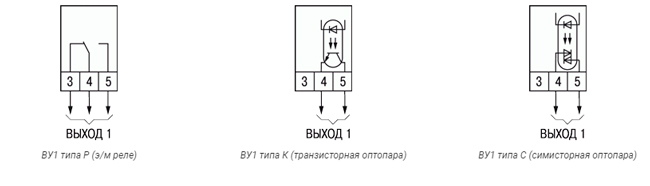

Рис.3. Схемы подключения выходного устройства 1 (ВУ1)

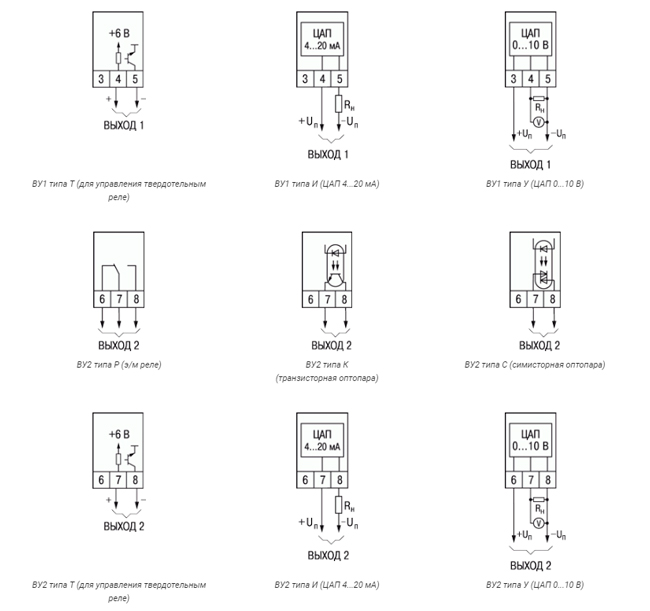

Рис.4. Схемы подключения выходного устройства 2 (ВУ2)
