ВК 310 V 3, ВК310V3

Приборы измерения вибрации вращающегося оборудования

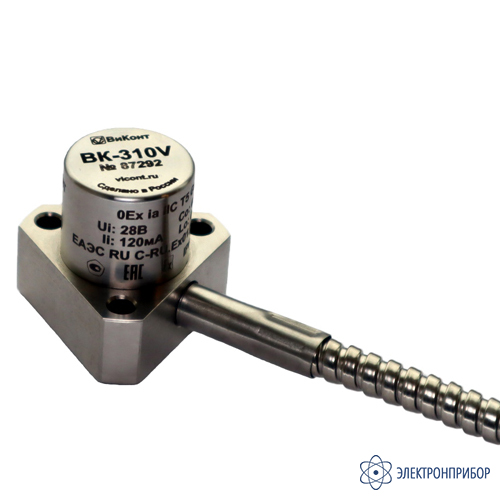

ВК-310V3 — вибропреобразователь скорости

Код товара: 79676
  • 77663-20
    Является модификацией ВК-310

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      77663-20 до 25.02.2025

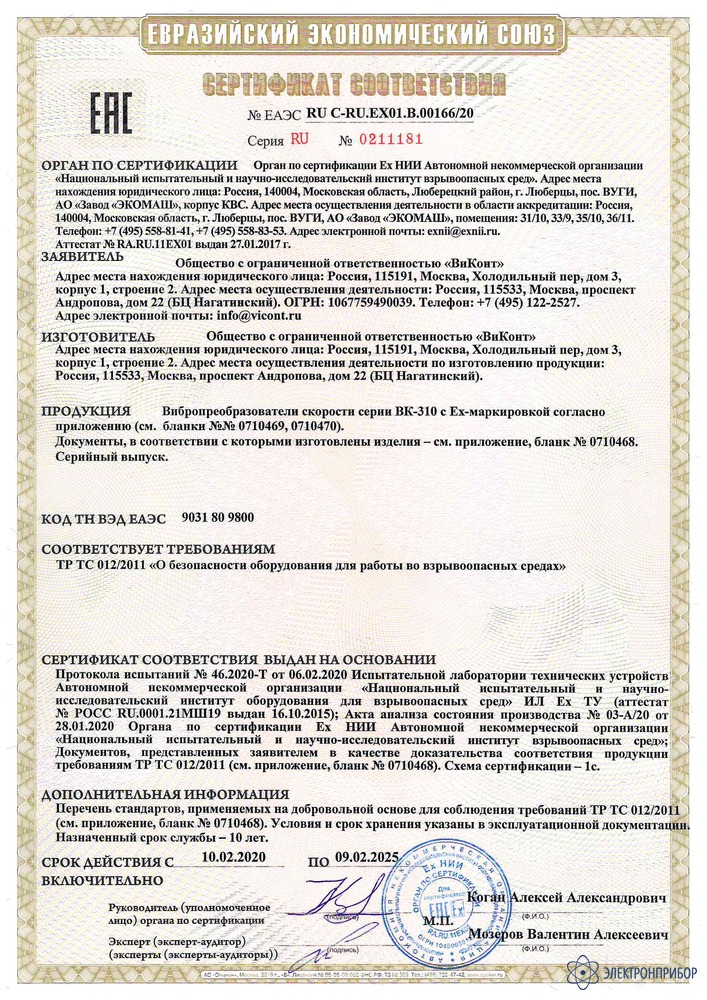

    Сертификаты

    Назначение вибропреобразователя скорости ВК-310:

    Вибропреобразователи скорости серии ВК-310 предназначены для непрерывного измерения виброскорости промышленного оборудования и применяются в составе аппаратуры непрерывного вибрационного контроля, защиты и вибродиагностики турбоагрегатов, питательных насосов двигателей нефтеперекачивающих и газокомпрессорных станций, вибродиагностики электрических станций и других объектов.

    Описание вибропреобразователя скорости ВК-310:

    Вибропреобразователи скорости серии ВК-310 выпускаются в нескольких модификациях, отличающихся типом выходного сигнала, диапазоном измерения и конструктивными особенностями исполнения.

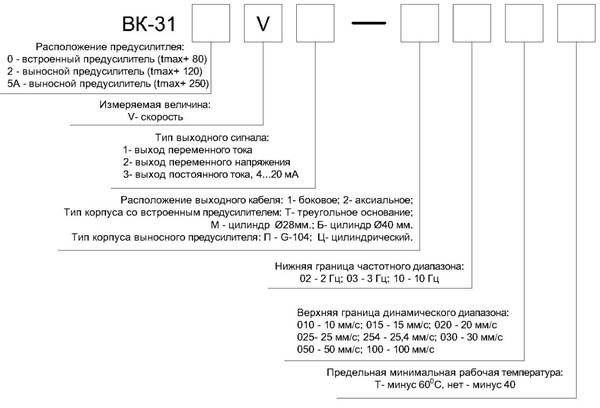

    Структура обозначений вибропреобразователей скорости ВК-310:

    Вибропреобразователи ВК-310V1, ВК-310V2, ВК-312V1, ВК-312V2, ВК315AV1, ВК-315AV2 формируют на выходе переменный сигнал и предназначены для измерения мгновенного значения виброскорости. Вибропреобразователи ВК-310V3, ВК312V3, ВК-315АV3 формируют на выходе постоянный сигнал и предназначены для измерения СКЗ виброскорости.

  • Значения диапазонов измерения и номинального коэффициента преобразования вибропреобразователей скорости ВК-310:

    Параметр Значение
    Диапазон измерения, мм/с 0..10 0..15 0..20 0..25 0..25,4 0..30 0..50 0..100
    Номинальный коэффициент преобразования для моделей: ВК-310V1, ВК312V1, ВК-315AV1, мА/(мм*с-1 ) 0,05
    Номинальный коэффициент преобразования для моделей: ВК-310V2, ВК-312V2 ВК-315AV2, мВ/(мм*с-1 ) 100 10
    ВК-310V3, ВК312V3, ВК-315АV3, мА/(мм*с-1 ) 1,60 1,07 0,80 0,64 0,63 0,53 0,32 0,16

    Технические характеристики вибропреобразователь скорости ВК-310:

    Параметр Значение
    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, %, не более ±5
    Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более в диапазоне от 0,1 мм/с до 0,1 верхнего предела диапазона измерений ±5
    в диапазоне от 0,1 до 1,0 верхнего предела диапазона измерений ±1
    Диапазоны измерений виброскорости с неравномерностью частотной характеристики не более ±10%, Гц от 4 до 800
    от 6 до 800
    от 20 до 800
    Неравномерность частотной характеристики в диапазоне рабочих частот, дБ ±3
    Пределы допускаемого отклонение коэффициента преобразования от действительного значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/ ºС, не более ±0,1
    Нормальные условия измерений: температура окружающей среды, ºС 20±5
    Напряжение питания постоянного тока, В от 12 до 28
    Диапазон рабочих температур, ºС вибропреобразователей модификации ВК-310ХХ от -40 до +801)
    датчиков модификации ВК-312ХХ от -40 до +1201)
    датчиков модификации ВК-315АХХ от -40 до +2501)
    выносных предусилителей модификации ВК-312ХХ, ВК-315АХХ от -40 до +801)
    Габаритные размеры, мм, не более вибропреобразователя модификации ВК-310ХХ (треугольное основание) Ø39,5×40
    вибропреобразователя модификации ВК-310ХХ (цилиндрический) Ø28×46
    датчика модификации ВК-312ХХ и ВК-315ХХ Ø40×50
    Ø40×33
    выносного предусилителя цилиндрического Ø30×150
    выносного предусилителя G-104 64×58×36
    Масса, г, не более вибропреобразователя модификации ВК-310ХХ 200
    датчика модификации ВК-312ХХ и ВК-315ХХ 50
    выносного предусилителя 300
    1) - для вибропреобразователей скорости серии ВК-310 с индексом «Т» нижний предел диапазона рабочих температур равен -60 ºС

  • Комплект поставки ВК-310V3

    № Наименование Количество
    1 Вибропреобразователь скорости ВК-310V3 1
    2 Комплект крепежных винтов или магнитный держатель 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1

  • Модификации ВК-310

    Подберите модификацию по параметрам

    Расположение предусилителя
    Тип выходного сигнала
    Очистить

  • Файлы для ВК-310V3

Файлы для ВК-310V3
