ВИБРАН-2.1 — виброанализатор одноканальный

Код товара: 49831

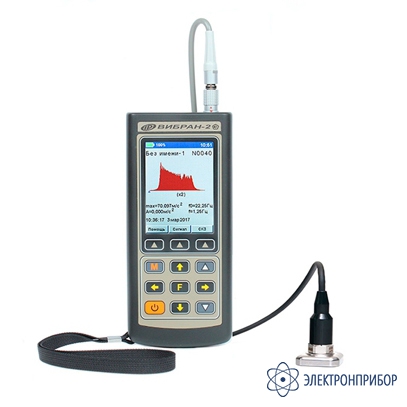

  • Виброанализатор одноканальный ВИБРАН-2.1 Виброанализатор одноканальный ВИБРАН-2.1
    Является модификацией ВИБРАН-2

    • Гарантия

      1.5 года

    Описание виброанализатора одноканального ВИБРАН-2:

    Комплексный контроль объектов и оборудования, которые в процессе эксплуатации испытывают вибрационные нагрузки, является гарантом безопасности производства, эксплуатации и своевременности предотвращения аварийных ситуаций. Для вентиляционного оборудования, вибропрессов, виброплощадок, компрессорных установок, зданий и сооружений необходимо отслеживать возникающие механические колебания, изучив спектр которых можно сделать вывод возможности их дальнейшей эксплуатации. Для мониторинга и вибродиагностики используется виброанализатор, цена которого зависит от его технических характеристик: диапазона измеряемых колебаний, соотношения сигнал/шум, набора дополнительных опций, портативности.

    Виброанализатор ВИБРАН-2 выпускается в двух основных модификациях:

    • ВИБРАН-2.1 – работает только в режиме виброанализатора;
    • ВИБРАН-2.2 – совмещает функционал виброанализатора и вибросборщика, способного долгое время архивировать данные. Выполнен в новом корпусе с цветным TFT индикатором.

    Назначение виброанализатора одноканального ВИБРАН-2:

    • мониторинг и вибродиагностика строительных конструкций (в том числе оснований, мостов, других сооружений); машин, механизмов (в том числе вибрационного оборудования, компрессорных станций, другого оборудования);
    • обнаружение и оценка влияния случайных импульсных и кратких периодических воздействий на объект исследования;
    • исследование виброустойчивости объектов.

    Особенности виброанализатора одноканального ВИБРАН-2:

    • Широкие динамический и частотный диапазоны, высокая чувствительность;
    • Универсальный интерфейс ICP для подключения вибродатчиков, возможность комплектации приборов специализированными датчиками (например, высокочувствительными низкочастотными);
    • Широкие возможности прибора при малых габаритах;
    • Возможность продолжительного непрерывного мониторинга при высоком разрешении;
    • Выпускается два варианта исполнения прибора;
    • Высококонтрастный цветной TFT дисплей с большими углами обзора, разрешением 320х240 позволяет работать при температурах до -20 °C (ВИБРАН-2.2);
    • Новые интерфейс и система меню с кнопками быстрого доступа повышают скорость и удобство работы с прибором (ВИБРАН-2.2);
    • Мощный встроенный литий-полимерный аккумулятор;
    • Низкое потребление;
    • Разъем фирмы LEMO (изображен на фото, ВИБРАН-2.1 опция*, ВИБРАН-2.2 - базовая комплектация).

    *Внимание! В стандартном исполнении используется разъем РШ2Н-1-1.

    Основные функции виброанализатора одноканального ВИБРАН-2:

    • Режим виброанализатора с выбираемыми частотными диапазонами и типом спектра;
    • Режим виброметра с вычислением СКЗ виброскорости и виброперемещения;
    • Выбор диапазона частот и регулировка усиления посредством меню;
    • Запись и анализ временных характеристик сигналов в режиме осциллографа;
    • Спектральное разложение сигналов виброскорости и виброперемещения по 100...800 линиям спектра;
    • Усреднение спектров, оценка пикового и общего уровней вибрации;
    • Выбираемое количество дампов (1...5) и перекрытие дампов (0...75%);
    • Оконные функции Ханна, Блэкмена, прямоугольная;
    • Автоматический и ручной запуск измерения;
    • Работа в режиме вибросборщика в течение длительного времени (ВИБРАН-2.2);
    • Автоматическое масштабирование сигналов и спектров при просмотре на дисплее;
    • USB интерфейс для связи с ПК и заряда аккумулятора.

    Сервисная компьютерная программа:

    • Перенос результатов измерений в ПК, их обработка, документирование, экспорт в Excel, звуковой и текстовый форматы;
    • Дополнительная обработка сигналов в соответствующих приложениях: октавный и 1/3 октавный анализ, расширенный анализ до 10 тысяч линий спектра.

  • Технические характеристики виброанализатора одноканального ВИБРАН-2.1:

    Параметр Значение
    ВИБРАН-2.1 ВИБРАН-2.2
    Диапазоны рабочих частот, Гц 2...100
    2...1000    		 2...100
    2...1000
    2...10000
    - специальное исполнение 0,5...100; 0,5...1000
    Диапазоны измерения:
    - виброскорости*, мм/с
    - виброперемещения*, мм
    0,1...500
    0,01...10
    Динамический диапазон, дБ, не менее 80
    Количество линий в спектре 100; 200; 400; 800
    Количество дампов 1...5
    Перекрытие дампов, % 0...75
    Пределы погрешности измерения, %, не более 6*
    Объем памяти, Гбайт 4
    Частота дискретизации, Гц 256; 2560; 25600
    Время непрерывной работы, ч 30
    Габаритные размеры, мм 150x76x27 150x68x23
    Масса, кг 0,19

    * - указаны параметры в базовой комплектации с акселерометрами ВД-608A11.

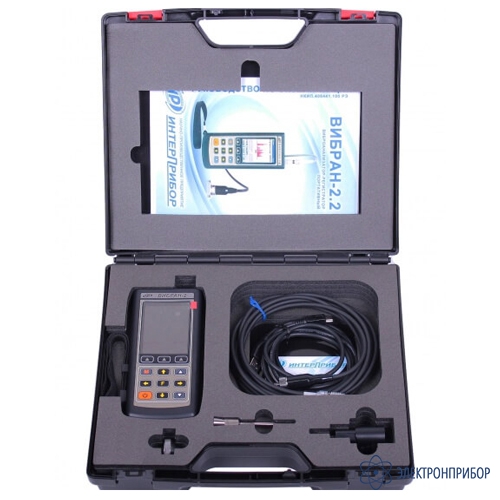

  • Комплект поставки ВИБРАН-2.1

    № Наименование Количество
    1 Виброанализатор ВИБРАН-2.1 1
    2 Чехол 1
    3 Датчик виброускорения ВД-608А11 с магнитом крепежным 1
    4 Зарядное устройство USB (1A) 1
    5 Кабель USB 1
    6 Программа связи с ПК на CD 1
    7 Сумка 1
    8 Сертификат о калибровке 1
    9 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
