Камертон 16-и канальный — прибор для измерения и анализа сигналов

Код товара: 36973
  • 80159-20

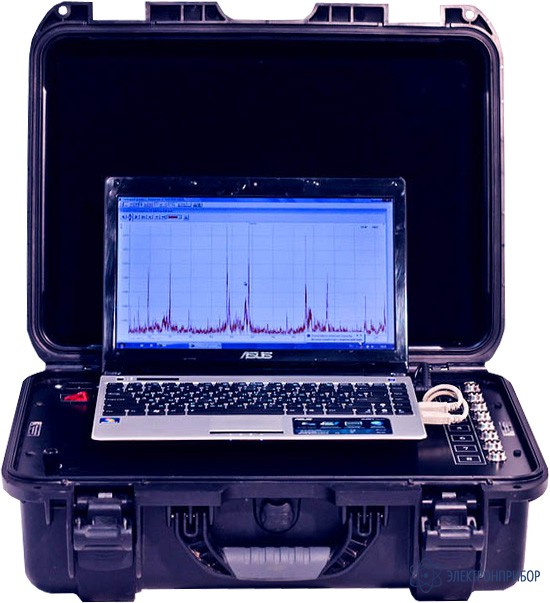

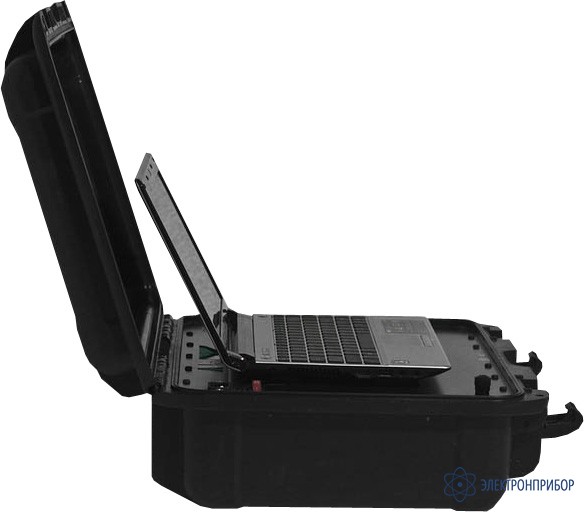

    Прибор для измерения и анализа сигналов Камертон 16-и канальный Прибор для измерения и анализа сигналов Камертон 16-и канальный
    Является модификацией Камертон

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      80159-20 до 18.12.2030

    Описание прибора для измерения и анализа сигналов Камертон:

    Анализаторы многоканальные синхронные Камертон предназначены для измерений виброускорения, виброскорости, виброперемещения, напряжения постоянного и переменного тока.

    Назначение прибора для измерения и анализа сигналов Камертон:

    • определения трещин, полостей и иных несплошностей в элементах различных конструкций (в том числе арматуры нефтяных и газовых скважин) и определения качества соединений элементов конструкций (в том числе сварных и фланцевых);
    • контроля состояния и диагностики дефектов динамического оборудования (насосов, компрессоров, вентиляторов, турбин и других приборов);
    • диагностики методом ваттметрграфирования редукторов, электродвигателей, глубинных штанговых насосов станков-качалок и других приборов.

    Основные функции экспертных систем диагностики прибора для измерения и анализа сигналов Камертон:

    • создание и ведение баз данных замеров вибрации и ваттметрграмм;
    • просмотр замеров вибрации и ваттметрграмм со всеми необходимыми математическими преобразованиями;
    • реализация оценки текущего технического состояния по параметрам вибрации и потребляемой мощности;
    • автоматическое определение неисправностей оборудования;
    • расчет остаточного ресурса объектов исследования.

    Экспертные системы (одна по выбору заказчика входит в стоимость, возможен заказ дополнительной экспертной системы за отдельную плату):

    "Камертон - А"
    - Диагностика и продление сроков эксплуатации устьевой, фонтанной, нагнетательной арматуры;

    "Камертон - К"
    - Диагностика металлоконструкций, в т.ч. нагруженных узлов станков-качалок;

    "Камертон - Т"
    - Диагностика качества сварных соединений трубопроводов, в т.ч. полиармированных труб;

    "IDS Камертон - Д"
    - Вибрационная диагностика динамического оборудования и подшипников качения;

    "IDS СК-Диагностика"
    - Диагностика узлов станка-качалки: электродвигатель, редуктор, клиноременная передача, насос. А также оценка состояния: крепления агрегата к раме, крепления рамы к фундаменту, балансировки станка-качалки, подшипников двигателя, подшипников редуктора.

  • Технические характеристики прибора для измерения и анализа сигналов Камертон 16-и канального:

    Параметр Значение
    Камертон 4-х канальный Камертон 4-х канальный с функцией балансировки роторов Камертон 6-и канальный Камертон 8-и канальный Камертон 16-и канальный Камертон 32-х канальный
    Количество каналов регистрации 4 6 8 16 32
    Диапазон измерения виброускорения (пиковое значение), м/с2 от 0,3 до 400
    Диапазон измерения виброскорости (СКЗ), мм/с от 0,3 до 100
    Диапазон измерения виброперемещения (размах), мкм от 5 до 500
    Диапазоны рабочих частот, Гц:
    при измерении виброускорения
    при измерении виброскорости
    при измерении виброперемещения
    от 5 до 5000
    от 5 до 1000
    от 5 до 200
    Собственные шумы, не более:
    при измерении виброперемещения, мкм
    при измерении виброскорости, мм/с
    при измерении виброускорения, м/с2
    0,1
    0,1
    2,0
    Пределы допускаемой основной относительной погрешности при измерении параметров вибрации на базовой частоте, % ±5
    Неравномерность амплитудно - частотной характеристики (АЧХ) в диапазоне частот от 10 до 4000 Гц относительно базовой частоты, %, не более ±10
    Спад АЧХ на граничных частотах 5 и 5000 Гц , %, не более ± 25
    Число линий спектра от 100 до 51200
    Тип фильтрации Хэмминга
    Пределы допускаемой относительной дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %, не более ±2,5
    Условия эксплуатации: диапазон рабочих температур, °C от -10 до +35
    Габаритные размеры, мм, не более 500 × 410 × 200
    Масса, кг, не более 12,5

  • Комплект поставки Камертон 16-и канальный

    № Наименование Количество
    1 Прибор для измерения и анализа сигналов Камертон 16-и канальный 1
    2 Комплект датчиков измерения вибрации 1
    3 Блок питания прибора 1
    4 Многоканальный синхронный аналого-цифрового преобразователь (АЦП) 1
    5 Ноутбук, встроенный в алюминиевый кейс 1
    6 Выбранная экспертная система диагностики 1
