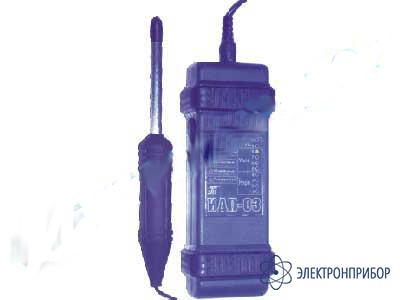

ИДП-03 — индикатор дефектов подшипников электрических машин
Код товара: 20470-
-
Производитель
Назначение индикатора дефектов подшипников электрических машин ИДП-03:
ИДП-03 - это портативный прибор, предназначенный для контроля подшипников качения электрических машин и вращающегося механического оборудования (насосов, компрессоров, вентиляторов).
ИДП-03 обеспечивает обнаружение:
- степени износа дорожек и тел качения;
- режима смазки дорожек и тел качения;
- теплового состояния подшипника.
ИДП-03 позволяет качественно оценить состояние подшипников качения нагруженной машины мощностью до 400 кВт с частотой вращения до 6 000 об/мин.
Принцип работы индикатора:
- при проверках дорожек и тел качения на износ и режима их смазки сравниваются мгновенные значения виброускорения подшипникового щита нагруженной машины в месте, жестко соприкасающемся с наружным кольцом подшипника, с пороговыми значениями в двух наиболее информативных для электрических машин диапазонах частот. При этом факт достижения соответствующего порогового значения устанавливается по числу импульсов виброускорения относительно этого порогового значения за установленное время измерения.
- при проверке теплового состояния подшипника сравниваются температуры подшипникового щита в месте установки подшипника с пороговыми значениями.
-
-
Технические характеристики ИДП-03:
1) контролируемые параметры:
- при проверке дорожек и тел качения на износ - виброускорение;
- при проверке режима смазки дорожек и тел качения - виброускорение;
- при проверке теплового состояния подшипника - температура;
2) динамический диапазон, дБ:
- при проверке дорожек и тел качения на износ: 63-90;
- при проверке режима смазки дорожек и тел качения: 53-80;
3) контролируемый диапазон частот, Гц:
- при проверке дорожек и тел качения на износ: 500-1200;
- при проверке режима смазки дорожек и тел качения: 8000-8500;
4) индикация - светодиодная;
5) питание автономное или от внешнего блока питания;
6) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками - 1000 В;
7) индикация - светодиодная и звуковая;
8) питание - автономное или от внешнего блока питания;
9) напряжение питания - 7,2 (-1,2 + 1,6) В;
10) потребляемая мощность -не более 1 Вт;
11) габаритные размеры – 205x80x50 мм;
12) масса - не более 0,5 кг. -
