АГАТМ, АГАТ М

Приборы измерения вибрации вращающегося оборудования

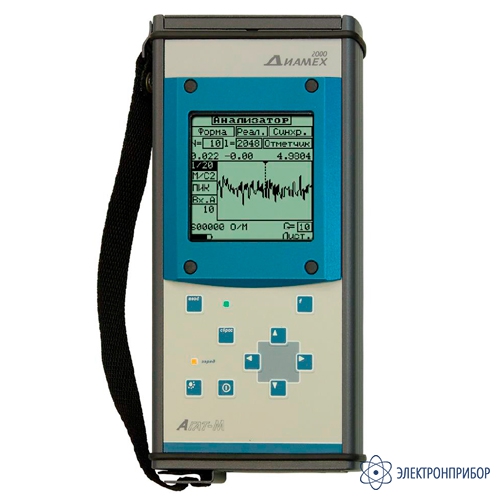

АГАТ-М (общепромышленное исполнение) — 2-хканальный анализатор вибрации

Код товара: 48119
  • 29452-05
    Является модификацией АГАТ-М

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      29452-05 до 27.03.2030

    Сертификаты

    Назначение 2-х канального анализатора вибрации АГАТ-М:

    АГАТ-М – это современный двухканальный анализатор параметров вибрации, а так же лучший в своем классе прибор для проведения 2-х плоскостной динамической балансировки вращающегося оборудования в собственных опорах.

    Использование прибора в качестве коллектора (сборщика) данных совместно с программным обеспечением ДИАМАНТ-2 позволяет создать полноценную систему прогнозируемого обслуживания оборудования.

    Отличительной особенностью прибора АГАТ-М является наличие функции экспресс-диагностики подшипников качения, которая по однократному замеру позволяет определить дефекты монтажа, зарождающиеся дефекты подшипников, а так же степень их износа.

    Для определения собственных частот агрегата и его резонансов в приборе реализованы функции разгона/выбега и спектра собственных частот, в том числе одновременно по двум каналам.

    Прибор АГАТ-М имеет оптимальный набор функций, что позволяет решать самые различные задачи измерения вибрации, вибродиагностики и балансировки роторов в собственных опорах.

    Для контроля и анализа вибрации газоперекачивающих агрегатов, нефтяных насосов и другого оборудования, установленного во взрывоопасных помещениях, прибор поставляется во взрывозащищенном исполнении с уровнем взрывозащиты "Повышенная надежность" - АГАТ-М (взрывозащищенное исполнение). Маркировка взрывозащиты - 2ExnLIICT4X.

    Особенности 2-х канального анализатора вибрации АГАТ-М:

    • Высокая точность измерений в диапазоне от 2 Гц до 10 кГц;
    • Оптимальный набор функций, как для начинающего специалиста, так и для профессионала;
    • 2 канала измерения вибрации;
    • 2-х плоскостная динамическая балансировка;
    • Функция экспресс-диагностики подшипников;
    • Возможность использования в качестве сборщика данных в системе периодического мониторинга совместно с ПО «ДИАМАНТ-2» (опция);
    • Возможность замера собственных частот, в том числе одновременно по двум каналам;
    • Прочный, металлический корпус, обеспечивающий герметичность прибора;
    • Мембранная пылезащищенная клавиатура;
    • Взрывозащищенное исполнение – маркировка взрывозащиты – 2ExnLIICT4X.

  • Технические характеристики 2-х канального анализатора вибрации АГАТ-М:

    Параметр Значение
    Количество измерительных каналов 2
    Частотный диапазон 2…10000 Гц
    АЦП 14 бит
    Тип подключаемых датчиков Пъезоэлектрические ICP
    Интегрирование Цифровое, одинарное и двойное
    Калибровка Программируемая
    Входы 2 входа подключения датчика вибрации;
    1 вход подключения отметчика;
    1 вход для связи с компьютером RS-232, USB (через переходник USB-COM)
    Погрешность измерений < 5%
    Основные режимы работы Анализатор вибрации;
    Диагностика подшипников качения;
    Балансировочный прибор – 2 плоскости 4 точки (возможна работа с ПО АГАТ-ПРОТОКОЛ);
    Сборщик данных – функции периодического мониторинга (при использовании ПО ДИАМАНТ-2) - опция
    Функции обработки Общий уровень, пик-фактор, амплитуда/фаза, спектр, форма сигнала, спектры огибающей сигнала, одно и двухканальные выбег, временные характеристики
    Усреднения Без усреднений, линейные
    Количество спектральных линий 100, 200, 400, 800
    Длина выборки сигналов 256, 512, 1024, 2048
    Число точек на характеристике 100
    Объем памяти (общий/данные/ПО) 2 / 1,5 / 0,5
    Скорость обмена с ПК Программируемая: 9600 - 115200
    Режимы запуска Свободный, от сигнала, от отметчика
    Связь с ПК RS-232 (USB переходник в комплекте)
    Дисплей Низкотемпературный ЖКИ с подсветкой 128х128 пикселов программная настройка контрастности
    Питание Встроенный аккумулятор 1,6 А·ч, сетевой блок питания
    Длительность работы от аккумулятора Не менее 6 часов
    Корпус Металлический, пыле-, влагозащищенный
    Клавиатура Тактильная, пыле-, влагозащищенная
    Размеры 220х110х38 мм
    Масса прибора / комплекта 900 г / 5400 г

  • Комплект поставки АГАТ-М (общепромышленное исполнение)

    № Наименование Количество
    1 Блок измерительный БИ070-М в выбранном исполнении 1
    2 Пьезоакселерометр АС102-1А 2
    3 Кабель соединительный к пьезоакселерометру длиной 1,5 м 1
    4 Кабель соединительный к пьезоакселерометру длиной 6 м 2
    5 Щуп измерительный для пьезоакселерометра 1
    6 Магнит для пьезоакселерометра (для криволинейных поверхностей) 1
    7 Магнит для пьезоакселерометра (для плоских поверхностей) 1
    8 Отметчик оборотов лазерный КР020Л в комплекте с метками светоотражающими (100 шт.) 1
    9 Стойка магнитная для отметчика оборотов КР020Л 1
    10 Кабель соединительный к отметчику оборотов КР020Л длиной 6 м 1
    11 Кабель связи прибора с компьютером 1
    12 Переходник USB-COM 1
    13 Блок сетевого питания 1
    14 CD диск с ПО прибора 1
    15 Сумка для прибора и принадлежностей 1
    16 Паспорт 1
    17 Свидетельство о поверке 1

    Дополнительная комплектация АГАТ-М

    (Поставляется за отдельную плату)

    № Наименование
    1 Молоток импульсный
    2 Датчик электромагнитный КЕ010 с переходником MS-ОНЦ

  • Дополнительная комплектация АГАТ-М (общепромышленное исполнение)
