Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

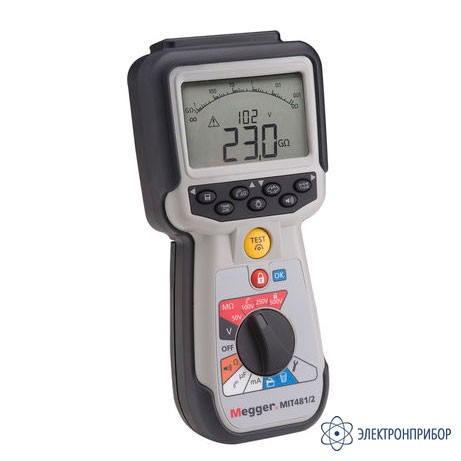

MIT481/2 — мегаомметр

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      64721-16
      до 12.08.2021

    • Производитель

      Megger, Великобритания

    • Артикул

      1006-756

    Описание мегаомметра MIT481/2:

    Тестеры изоляции и непрерывности серии MIT480/2 заменяют оригинальную линейку MIT480 и разработаны специально для рынков телекоммуникаций и кабельного тестирования. Новые модели оснащены усовершенствованным корпусом, задней подставкой и отсеком для батареек с 6 ячейками, а также отдельным доступом к предохранителям. Приборы изготовлены с повышенной степенью защиты и имеют класс защиты IP54 от атмосферных воздействий.

    Три измерения клемм позволяют подключить все три измерительных провода для A, B и E (наконечник, кольцо и земля). Пара измерений выбирается с помощью кнопки A-B-E (T-R-G) на передней панели. Выбор подтверждается на дисплее. Не требуется отсоединение измерительных проводов для измерения отдельных пар. В качестве альтернативы, MIT481/2 можно использовать в качестве обычного двухтерминального прибора.

    Тестеры серии MIT480/2

    • MIT481/2: тестер с испытательным напряжением 50 В, 100 В, 250 В, 500 В + хранение данных;
    • MIT485/2: тестер с испытательным напряжением 50 В, 100 В, 250 В, 500 В + хранение данных + Bluetooth® + опция перезарядки;

    Особенности мегаомметра MIT481/2:

    • Испытательные напряжения - 50 В, 100 В, 250 В и 500 В;
    • Регулируемое испытательное напряжение от 10 В до 500 В;
    • Выходное испытательное напряжение поддерживается в пределах допуска или -0% + 2% +2 В;
    • Индикация PASS/ FAIL (✓/ ✖) отображается в зависимости от порогового напряжения;
    • Стабилизированное тестовое напряжение. Напряжение контролируется обратной связью, чтобы гарантировать, что оно остается в пределах спецификации во всем диапазоне испытаний;
    • Индикация испытательного напряжения. Фактическое испытательное напряжение отображается на меньшем цифровом отсчете, с измерением на большом цифровом дисплее;
    • Испытание изоляции до 100 GΩ * @ 500 В;
    • Диапазон выбора отображается во время выбора;
    • Измеряемое напряжение отображается во время испытания;
    • Аналоговая дуга. Дисплей также имеет аналоговую дугу для репликации отклика движущейся катушки;
    • Временное тестирование;
    • Силиконовые провода. Высококачественные гибкие силиконовые измерительные провода удобны в использовании и предотвращают ошибки измерения в диапазонах GΩ выше 5 GΩ;
    • Предотвращения тестирования, если при проведении испытаний изоляции обнаружены напряжения свыше 25, 30, 50, 75 или 100 В (установленные пользователем). По умолчанию 50 В;
    • Звуковой зуммер может быть настроен на гудение, если сопротивление изоляции превышает пользовательский предел, установленный в меню настройки;
    • Блокировка тестирования.
  • Технические характеристики мегаомметра MIT481/2:

    Параметр Значение
    Измерение изоляции
    Тестовое напряжение (номинальное) 50 В, 100 В, 250 В, 500 В
    Точность 50 В 10 GΩ ± 2% ± 2 знака ± 4.0% на GΩ
    100 В 20 GΩ ± 2% ± 2 знака ± 2.0% на GΩ
    250 В 50 GΩ ± 2% ± 2 знака ± 0.8% на GΩ
    500 В 100 GΩ ± 2% ± 2 знака ± 0.4% на GΩ
    Эксплуатационная погрешность: BS EN 61557-2 (2007) 50 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.5%
    100 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3%
    250 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3%
    500 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3%
    Дисплей Аналоговый, 1 GΩ полная шкала
    Разрешение 0.1 kΩ
    Ток короткого замыкания / ток заряда 2 мА + 0% от -50% до EN 61557-2 (2007)
    Напряжение разомкнутого контура -0% +2% ± 2 B
    Испытательный ток 1 мА при минимальном
    пропускном значении изоляции до максимальных 2
    мА.
    Утечка 10% ± 3 знака
    Управление таймером 60 секундный таймер
    обратного отсчета
    Примечание Вышеприведенные технические
    характеристики верны только при использовании
    высококачественных силиконовых проводов.
    Измерение целостности электрической цепи
    Диапазон измерения от 0.01 Ω до 1.0 MΩ
    Точность ± 3% ± 2 знака (от 0 до 100 Ω)
    ± 5% ± 2 знака (>100 Ω до 500 kΩ)
    (от >500 kΩ до 1 MΩ неопределено)
    Ошибка сервиса: BS EN 61557-4 (2007) ±2.0%, 0.1 Ω -
    2 Ω ± 6.8%
    Напряжение разомкнутого контура 5 В ± 1 В
    Тестовый ток 200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω)
    Сопротивление проводов Обнуление до 10 Ω
    Измерение напряжения
    Диапазон Переменный ток: от 10 мВ до 600 В, TRMS, синусоидальное (от 15 Гц до 400 Гц)
    Постоянный ток: от 10 мВ до 600 В
    Точность Переменный ток: ± 2% ± 2 знака
    Постоянный ток: ± 2% ± 2 знака
    Ошибка сервиса: BS EN 61557-1 (2007) ±2.0% ±2d, 0V - 300Vac/dc ±5.1%
    Форма волны Неопределенный диапазон: 0 – 10 мВ (от 15 до 400 Гц)
    Для несинусоидальных форм волны применяются
    дополнительные технические характеристики
    Несинусоидальные формы волн:
    ±3% ± 2 знака >от 100 мВ до 600 В TRMS
    ±8% ± 2 знака от 10 мВ до 100 мВ TRMS
    Вольтметр по умолчанию Работает при > 25 В переменного или постоянного тока в любом диапазоне, кроме OFF
    Измерения частоты
    Диапазон 15 Гц - 400 Гц
    Точность измерения ±0,5% ± 1 знак
    Измерения емкости
    Диапазон 0.1 nF до 10 μF
    Точность измерения ± 5.0% ± 2 знака (1 nF-10 μF)
    Коэффициент кабеля 40n F/ km до 70nF/ km
    Единица измерения 50nF/ km
    Хранение данных
    Емкость хранения >1000 результатов проверки
    Загрузка данных Беспроводное соединение Bluetooth®
    Bluetooth® класс II
    Диапазон до 10 м
    Общие данные
    Питание 6 элементов питания типа IEC LR6 (AA, MN1500, HP7, AM3 R6HP) x 1,5 В; перезаряжаемые NiMH батарейки 6 x 1,5 В
    Зарядное устройство (опция): 12-15 В постоянного тока
    Срок службы аккумулятора 3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 500 В в 500 kΩ
    Габариты 228 x 108 x 63 мм
    Вес 800 г
    Вес с кейсом 1.75 кг
    Предохранитель Используйте только 2 x 500 мА (FF) 1000 В керамические плавкие предохранители 32 x 6 мм с высокой разрывной способностью HBC 30 кА минимум. Стеклянные предохранители НЕ ДОЛЖНЫ быть установлены
    Класс защиты Соответствует EN 61010-1 (1995) до 600 В, фаза-земля, категория IV
    EMC В соответствии с IEC 61326 включая поправку №1
    Температурный коэффициент <0,1% на °C до 1 GΩ
    <0,1% на °C на GΩ выше 1 GΩ
    Диапазон рабочих температур и уровня влажности От -10 до +55 °C
    90% относительной влажности при 40 °C
    Диапазон температуры хранения От -25 до +70 °C
    Температура калибровки +20 °C
    Максимальная высота 2000 м
    Класс IP-защиты IP 54
  • Комплект поставки MIT481/2

    Наименование Количество
    1 Мегаомметр MIT481/2 1
    2 Коплект силиконовых измерительных проводов с наконечниками и зажимами 1
    3 Переключаемый зонд SP5 1
    4 CD с руководством по эксплуатации 1
    5 Аккумуляторы AA щелочные 2
    6 Жесткий чехол 1
