MIT2500 — тестер изоляции

Код товара: 40490
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      64721-16 до 12.08.2026

    • Производитель

      Megger, Великобритания

    • Артикул

      1004-745

    Описание тестера изоляции MIT2500:

    Тестер проводимости и изоляции MIT2500 разработан для выполнения работ на предприятиях и в условиях, где рабочие напряжения превышают 1000 В и требуются более высокие тестовые напряжения для измерения параметров изоляции.

    MIT2500 предлагает как фиксированный диапазон напряжений 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В, так и регулируемый диапазон, позволяющий использовать любое напряжение в диапазоне от 50 В до 2500 В. Это поддерживается новым управлением тестовым напряжением с обратной связью, что позволяет удерживать выходное тестовое напряжение в пределах 2% погрешности от выбранного диапазона даже при выполнении проверки.

    В MIT2500 используется измененный корпус опорной конструкции и имеется отсек аккумуляторов на 6 элементов, а также встроенная защитная клемма для уменьшения тока поверхностной утечки, который снижает точность при высоких напряжениях. Прибор имеюеет многослойное литье для увеличения защиты и устойчивости к погодным условиям класса IP54.

    Проверка сопротивления изоляции с помощью тестера изоляции MIT2500

    Напряжение тестирования изоляции с обратной связью теперь имеет погрешность +2% -0% по сравнению с изначальной погрешностью в +20%, обеспечивая боле точное измерение без опасности повредить цепь броском напряжения.

    Регулируемый диапазон позволяет выбирать точное значение тестового напряжения в диапазоне от 50 В до 999 В с шагом в 1 В, 1000 В до 2500 В с шагом в 10 В, предоставляя 1200 вариантов тестового напряжения.

    Функции тестера изоляции MIT2500:

    • Тестовые напряжения. 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В;
    • Защитная клемма. Улучшенная производительность высший диапазонах проверки изоляции;
    • Силиконовые измерительные провода 3 кВ. В комплект помимо стандартных измерительных проводов категории III 1000 В / категории IV 600 B, входят специально разработанные силиконовые измерительные провода 3 кВ;
    • Регулируемое тестовое напряжение. Регулируемое тестовое напряжение в диапазоне от 50 В до 999 В с шагом 1 В, 1000 В до 2500 В с шагом 10 В;
    • Тестовое напряжение с погрешностью 2%. Выходное тестовое напряжение удерживается в пределах допустимой погрешности или -0% +2% + 2 V;
    • Стабилизированное тестовое напряжение. Напряжение управляется системой с обратной связью, что позволяет удерживать напряжение в заданном значении на полном диапазоне измерения;
    • Отображение напряжения измерения. Фактическое тестовое напряжение отображается на небольшом цифровом дисплее  вместе с измерением на большом цифровом дисплее;
    • Отображаемый диапазон измерения. Напряжение диапазона отображается при выборе на экране;
    • Отображение напряжения измерения. Во время проверки отображается напряжение измерения;
    • Аналоговая шкала с делениями. Дисплей имеет функцию аналоговой шкалы для воспроизведения ответа подвижной катушки дисплея;
    • PI и DAR. Автоматические функции индекса поляризации (PI) и коэффициента абсорбции (DAR). Индекс поляризации (PI): скорость 10 минут / 1 минута Коэффициент абсорбции (DAR): скорость 60 / 30 секунд;
    • Запланированное измерение. Автоматическое измерение в течение заданного промежутка времени;
    • Диапазон 200 GΩ. Тестирование изоляции до 200 GΩ при ≥1000 В;
    • Остановка тестирования. Останавливает тестирование, если при выполнении тестирования изоляции обнаружено превышение напряжения на 25, 30, 50, 75 или 100 В (задается пользователем). По умолчанию установлено на 50 В.
    • Звуковой сигнал изоляции. Звуковой сигнал можно установить на срабатывание, если сопротивление изоляции больше заданного пользователем предела, настраивается в меню «Настройки».
    • Блокировка измерения. Удерживает проверку изоляции постоянно включенной.

    Область применения тестера изоляции MIT2500:

    • Коммерческая авиационная электроника;
    • Военные наземные, водные и воздушные средства связи;
    • Производственные/конвейерные линии;
    • Электростатические измерения;
    • Проверка компонентов;
    • Ходовые установки и подъемное оборудование с питанием от аккумуляторных батарей.

    Назначение тестера изоляции MIT2500:

    • Одно- и трехфазное вращающееся оборудование;
    • Проверка одно- и многожильных проводов;
    • Проверка электродвигателей.

    Особенности тестера изоляции MIT2500:

    • Разработано для электрических и промышленных рынков;
    • Тестирование изоляции в диапазоне до 2,5 кВ (новое) т 200 GΩ при помощи ручного инструмента;
    • Защитная клемма для точности при высоком сопротивлении;
    • Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В;
    • Стабилизированное напряжение проверки изоляции;
    • Возможность зарядки от сети и от машины;
    • Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ;
    • Индекс поляризации (PI) и Коэффициент абсорбции (DAR);
    • 600 В, истинное СКЗ, измерение напряжения переменного/ постоянного тока;
    • Новая конструкция корпуса с дополнительным магнитным зажимом для подвешивания;
    • Обзор и хранение данных тестирования;
    • Обнаружение цепей под напряжением и защита;
    • Работы согласно CAT IV 600 В;
    • IP54.
  • Технические характеристики тестера изоляции MIT2500:

    Параметр Значение
    ИЗОЛЯЦИЯ
    Точность изоляции

    50 Вольт 10 GΩ ± 2% ± 2 знака ± по 4,0% на GΩ
    100 Вольт 20 GΩ ± 2% ± 2 знака ± по 2,0% на GΩ
    250 Вольт 50 GΩ ± 2% ± 2 знака ± по 0,8% на GΩ
    500 Вольт 100 GΩ ± 2% ± 2 знака ± по 0,4% на GΩ
    1000 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ
    2500 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ

    Ошибка сервиса: BS EN 61557-2 (2007)
    50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5%
    100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
    250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
    500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
    1000V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 11.5%

    Испытательный ток <5% погрешность при 500 kΩ сопротивлении параллельной цепи с нагрузкой 100 MΩ
    Дисплей Аналоговый: 1 GΩ, полная шкала
    Разрешение 0,1 kΩ
    Ток короткого замыкания / ток заряда 2 мА +0% от -50% до EN 61557-2 (2007) (кроме 2500 B: 1 мА в 2,5 MΩ
    Точность напряжения на клеммах -0% +3% ± 1В
    Испытательный ток 1 мА при минимальном пропускном значении изоляции до максимальных 2 мА
    Работа EN61557: 0,10 MΩ až 1,0 GΩ
    Ток утечки 10% ±3 знака
    Напряжение -0% ±2 знака ±2% от номинального напряжения
    Управление таймером 60-секундный таймер обратного отсчета (изменяется до 10 минут)
    Примечание Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов
    ПРОВОДИМОСТЬ
    Измерение целостности электрической цепи от 0,01 Ω до 1 MΩ (от 0 до 1000 kΩ на
    Точность целостности
    электрической цепи
    ± 3% ± 2 знака (от 0 до 100 Ω )
    ± 5% 2 знака (100Ω - 500 KΩ)
    Ошибка сервиса: BS EN 61557-2 (2007)
    ± 2.0%, 0.1Ω - 2Ω ± 6.8%
    Напряжение разомкнутого контура 5 В ± 1 В
    Испытательный ток 200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω)
    Полярность Одинарная полярность (по умолчанию) / Двойная полярность (изменяется при настройке).
    Сопротивление проводов Обнуление до 10 Ω
    НАПРЯЖЕНИЕ
    Диапазон напряжений Пост. ток: От 0 до 600 В
    Перем. ток: От 10 мВ до 600 В, истинное СКЗ, синусоидальное (от 15 Гц до 400 Гц)
    Неопределенный: 0 – 10 мВ (от 15 до 400 Гц)
    Точность диапазона напряжения, вольт

    Пост. ток: ± 2% ± 2 знака
    Перем. ток: ± 2% ± 1 знака

    Ошибка сервиса: BS EN 61557-2 (2007)
    ± 2.0% ± 2d, 0V - 300Vac/dc ± 5.1%

    Форма волны Несинусоидальный
    ± 3% ± 2 знака >от 100 мВ до 600 В истинного СКЗ
    ± 8% ± 2 знака от 10 мВ до 100 В истинного СКЗ
    Вольтметр по
    умолчанию
    ± 0,5% ± 1 знак (от 100 Гц до 400 Гц) неопределенный
    ИЗМЕРЕНИЕ ЧАСТОТЫ
    Диапазон измерения частоты 15 Гц - 400 Гц
    Точность измерения частоты ± 5,0% ± 2 знака
    ЕМКОСТЬ
    Номинальная емкость От 100 pF до 10 μF
    Точность ± 0,5% ± 1 знака
    ХРАНЕНИЕ РЕЗУЛЬТАТОВ
    Емкость хранения >1000 результатов проверки
    Загрузка данных Беспроводное соединение Bluetooth®
    Bluetooth® класс II
    Диапазон до 10 м
    Источник питания 6 элементов питания x 1,5 В, тип IEC LR6 (AA, MN1500, HP7, AM3 R6HP), щелочные, можно использовать перезаряжаемые 6 x 1,2 V NiMH батарейки
    Срок службы аккумулятора 3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 1000 В
    в 1 MΩ
    Зарядное устройство (дополнительное оборудование): 12-15 В пост. тока (интерфейс для принадлежностей)
    Размеры Инструмент: 228 мм x 108 мм x 63 мм (9,00 дюймов x 4,25 дюйма x 2,32 дюйма)
    Вес Только инструмент: 815 г (MIT2500) (27,22 унций)
    Инструмент с ящиком для перевозки: 1,75 кг (3,86 фунта)
    Плавкий предохранитель Используйте только 2 x 500 мА (FF) 1000 В 32 x 6 мм керамических предохранителя с высокой отключающей способностью (HBC), минимум на 10 кА. ЗАПРЕЩАЕТСЯ использовать стеклянные предохранители
    Класс защиты Инструмент соответствует стандарту EN 61010-1 (1995) до фазного напряжения 600 В, категория IV
    EMC В соответствии с IEC 61326 включая поправку №1
    Температурный коэффициент <0,1% на °C до 1 GΩ
    <0,1% на °C на GΩ выше 1 GΩ
    УСЛОВИЯ ЭКСПЛУАТАЦИИ
    Диапазон рабочих температур От -10 °C до +55 °C
    Влажность 90% относительной влажности при макс. температуре 40 °C
    Диапазон температуры хранения От -25°C до +70 °C
    Температура калибровки +20 °C
    Максимальная высота 2000 м
    Класс IP-защиты IP 54

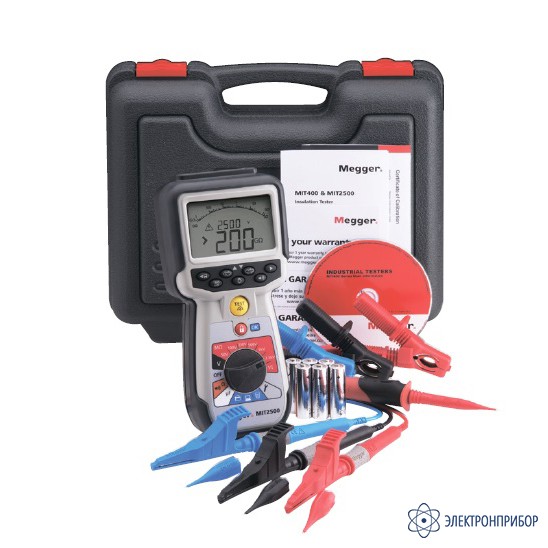

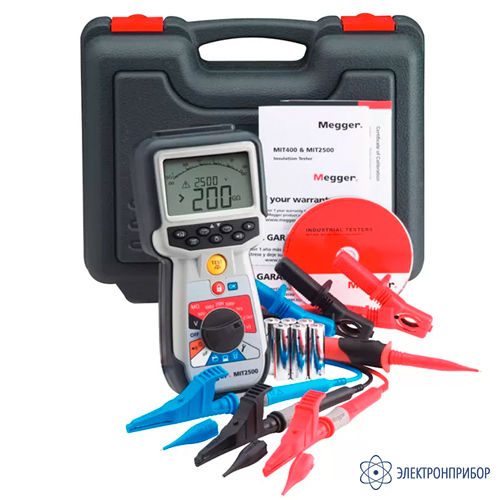

  • Комплект поставки MIT2500

    Наименование Количество
    1 Тестер изоляции MIT2500 1
    2 Красный измерительный провод номиналом 3 кВ с зажимами-"крокодильчиками" среднего размера 1
    3 Черный измерительный провод номиналом 3 кВ с зажимами-"крокодильчиками" среднего размера 1
    4 Синий измерительный провод номиналом 3 кВ с зажимами-"крокодильчиками" среднего размера 1
    5 Красный стандартный измерительный провод номиналом 1 кВ со щупами и зажимами 1
    6 Черный стандартный измерительный провод номиналом 1 кВ со щупами и зажимами 1
    7 Мягкий кейс для переноски 1

    Дополнительные пренадлежности (приобретаются за отдельную плату):

    Наименование Количество
    1 Зарядное устройство для зарядки MIT2500, в который установлены батареи NiMH типа AA 1
    2 Переключаемый щуп 1
