MIC-5005 — измеритель параметров электроизоляции

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      58907-14

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMIC5005

    Назначение и область применения измерителя параметров электроизоляции MIC-5005:

    MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

    Основные характеристики измерителя параметров электроизоляции MIC-5005:

    • Измерение сопротивления электроизоляции RISO до 15 ТОм;
    • Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
    • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
    • Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
    • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
    • Установка времени измерения - до 99'59 ';
    • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
    • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
    • Индикация измерительного напряжения;
    • Измерительный ток – 1,2 мА , 3 мА;
    • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
    • Защита от объекта измерения находящегося под напряжением;
    • Измерение емкости в процессе измерения сопротивления электроизоляции;
    • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
    • Измерение коэффициента разряда диэлектриков (DD);
    • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
    • Измерение постоянного и переменного напряжения до 600 В;
    • Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
    • Подсветка дисплея;
    • Питание от встроенного аккумулятора;
    • Встроенное зарядное устройство.

    Основные характеристики измерителя параметров электроизоляции MIC-5005:

    • Измерение сопротивления электроизоляции RISO до 40 ТОм;
    • Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
    • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
    • Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
    • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
    • Установка времени измерения - до 99'59';
    • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
    • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
    • Индикация измерительного напряжения;
    • Измерительный ток – 1,2 мА , 3 мА или 5 мА;
    • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
    • Защита от объекта измерения находящегося под напряжением;
    • Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
    • Измерение емкости в процессе измерения сопротивления электроизоляции;
    • Измерение температуры с использованием дополнительного зонда;
    • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
    • Измерение коэффициента разряда диэлектриков (DD);
    • Локализация повреждений (прожиг).
    • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
    • Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
    • Регулируемые пределы измерения Riso и RCONT;
    • Измерение постоянного и переменного напряжения до 750 В;
    • Отображение графиков на дисплее в процессе измерения;
    • Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
    • Поддержка опциональной мини Bluetooth клавиатуры;
    • Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
    • Графический дисплей 5,6 дюймов с подсветкой;
    • Подсветка клавиатуры;
    • Питание от электросети или встроенного аккумулятора;
    • Встроенное зарядное устройство.
  • Технические характеристики измерителя параметров электроизоляции MIC-5005:

    Диапазон Разрешение Основная погрешность
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ RISO
    Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм
    0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м. р.)
    1,00...9,99 МОм 0,01 МОм
    10,0...99,9 МОм 0,1 МОм
    100...999 МОм 1 МОм
    1,00...9,99 ГОм 0,01 ГОм
    10,0...99,9 ГОм 0,1 ГОм
    100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м. р.)
    1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м. р.)
    10,0...15,0 ТОм 0,1 TОм ± (10,0 % и.в. + 10 е.м. р.)
    ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕНОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ
    Напряжение UISO Измерительный диапазон
    250 В 500 ГОм
    500 В 1,00 ТОм
    1000 В 2,00 ТОм
    2500 В 5,00 ТОм
    5000 В 15,0 ТОм
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV)
    Напряжение UISO Последовательность измерительного напряжения
    1 кВ 200, 400, 600, 800, 1000 В
    2,5 кВ 0,5; 1; 1,5; 2; 2,5 кВ
    5 кВ 1, 2, 3, 4, 5 кВ
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
    Диапазон отображения Разрешение Основная погрешность
    0...29,9 В 0,1 В ± (2 % и.в. + 20 е.м.р.)
    30...299,9 В 0,1 В ± (2 % и.в. + 6 е.м.р.)
    300...600 В 1 В ± (2 % и.в. + 2 е.м.р.)
    Диапазон частот: от 45 Гц до 65 Гц
    Измерение емкости
    Диапазон отображения Разрешение Основная погрешность
    1...999 нФ 1 нФ ± (5 % и.в. + 5 е.м.р.)
    1,00...49,9 мкФ 0,01 мкФ
    Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
    Для измерительного напряжения ниже 100 В результат не гарантирован
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Класс изоляции Двойная, согласно EN 61010-1 и IEC 61557
    Категория безопасности IV 600 В (III 1000 В) согласноEN 61010-1
    Степень защиты корпуса согласно EN 60529 IP54 (IP 67 с закрытой крышкой)
    Питание измерителя Встроенный гелевый аккумуляторный блок 12 В
    Температура хранения -25...+70 °C
    Температура рабочая -20..+50 °C
    Относительная влажность 20..80 %
    Высота До 3000 м
    Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц
    Дисплей ЖК, графический 5,6"
    Интерфейс USB или беспроводной интерфейс OR-1
    Габаритные размеры 390×310×170
    Масса измерителя Около 7 кг
    Примечание: сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
  • Комплект поставки MIC-5005

    Наименование Описание Фото Количество Индекс

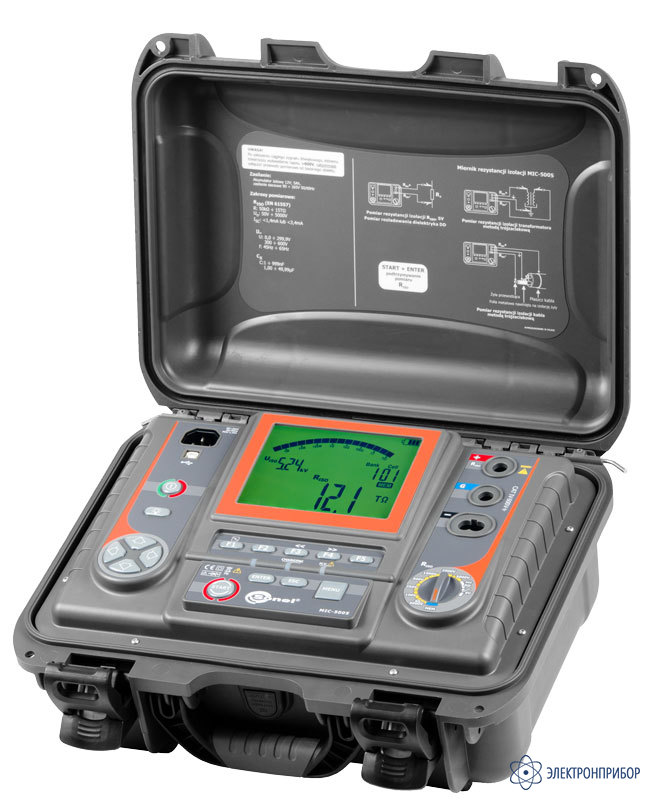

    1 MIC-5005 - измеритель параметров электроизоляции Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). 1 WMRUMIC5005

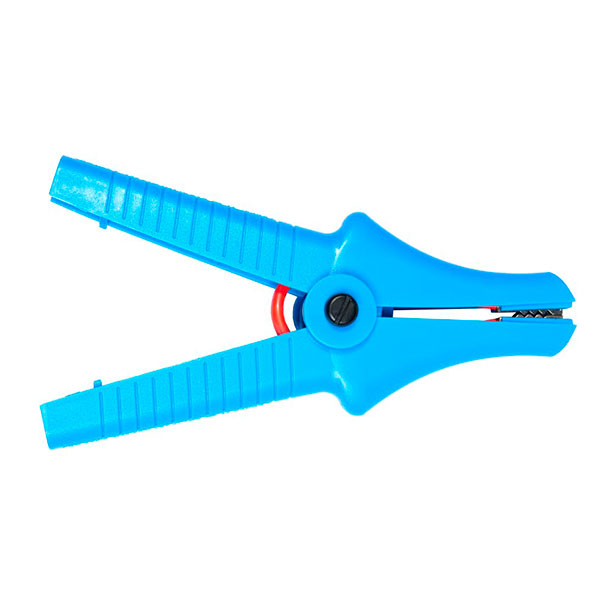

    2 Зажим «Крокодил» изолированный голубой К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBU32K07

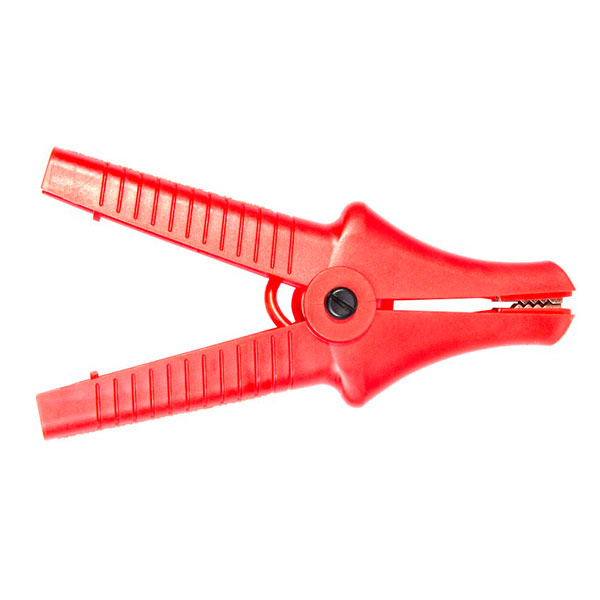

    3 Зажим «Крокодил» изолированный красный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKRORE32K07

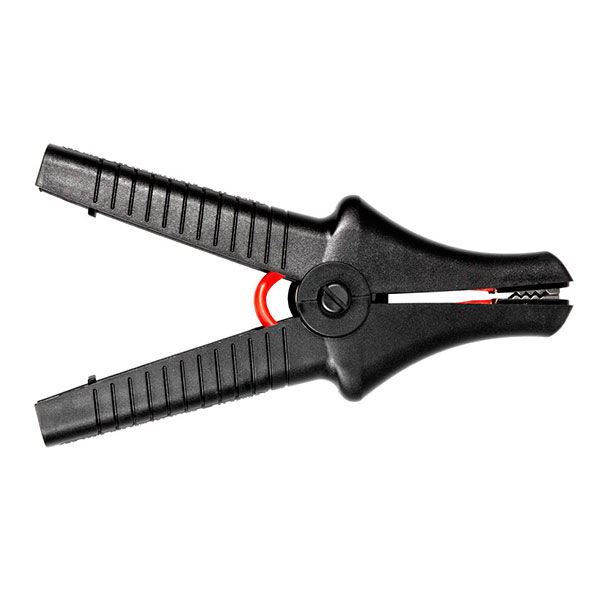

    4 Зажим «Крокодил» изолированный черный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBL32K07
    5 Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2
    6 Зонд острый с разъемом «банан» черный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB2
    7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB

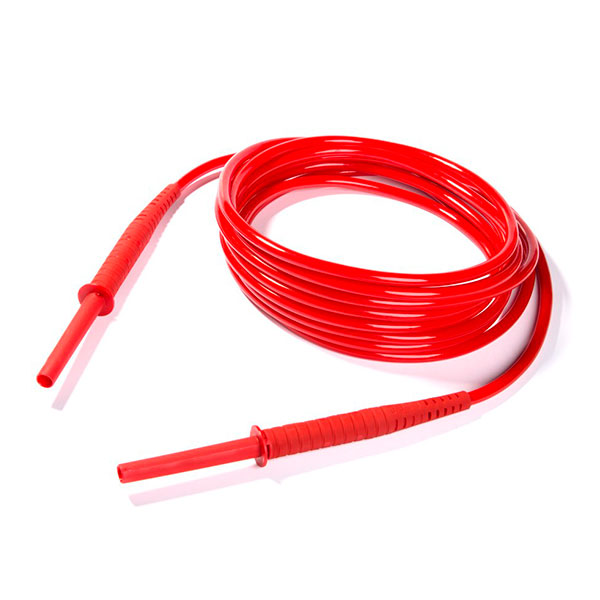

    8 Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м. 1 WAPRZ1X8REBB10K

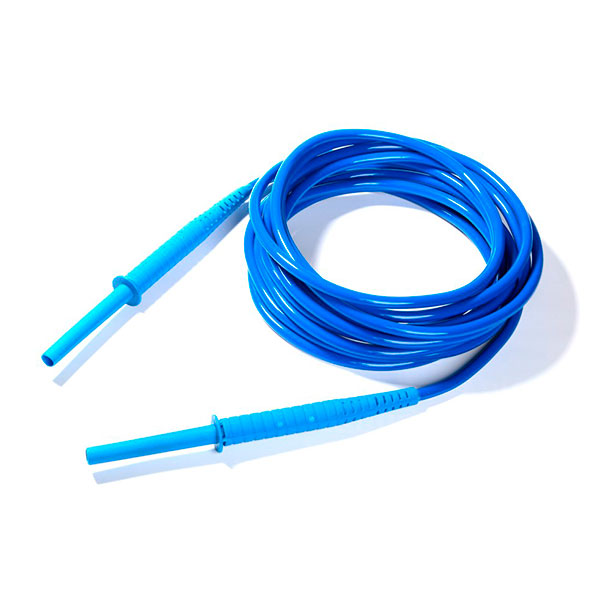

    9 Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м. 1 WAPRZ1X8BUBB10K

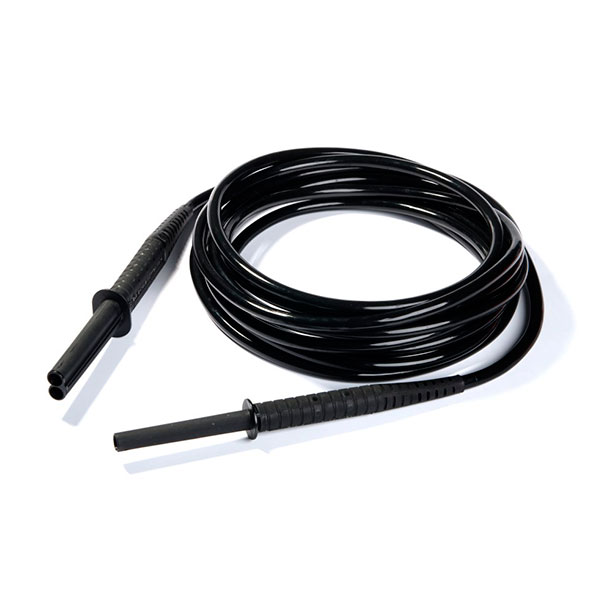

    10 Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м. 1 WAPRZ1X8BLBBE10K
    11 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505. 1 WAFUTL4
