Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

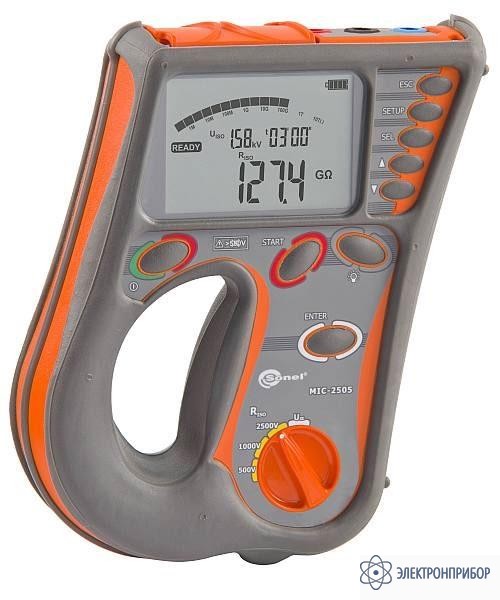

MIC-2505 — измеритель параметров электроизоляции

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      49421-12

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMIC2505

    Назначение и область применения измерителя параметров электроизоляции MIC-2505:

    MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

    Основные характеристики измерителя параметров электроизоляции MIC-2505:

    • измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В;
    • измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
    • вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
    • звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
    • постоянная индикация измеряемого сопротивления или тока утечки;
    • автоматическая разрядка емкости кабеля после окончания измерения изоляции;
    • измерение напряжения переменного и постоянного тока до 600 В.
  • Технические характеристики измерителя параметров электроизоляции MIC-2505:

    Диапазон Разрешение Основная погрешность
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS)
    0,0...600 В 1 В ±(3% и.в. + 2 е.м.р.)
    Диапазон частоты: 45...65 Гц
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
    Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)
    Диапазон Разрешение Основная погрешность
    0,0...999,9 кОм 0,1 кОм ±(3% и.в. + 20 е.м.р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...9,999 ГОм 0,001 ГОм
    10,00...99,99 ГОм 0,01 ГОм
    100,0...999,9 ГОм 0,1 ГОм
    1,000...2,000 ТОм 0,001 ТОм
    МАКСИМАЛЬНАЯ ВЕЛИЧИНА ИЗМЕРЯЕМОГО СОПРОТИВЛЕНИЯ В ЗАВИСИМОСТИ ОТ ВЫБРАННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ
    Диапазон Разрешение
    500 В 500 ГОм
    1000 В 1,00 ТОм
    2500 В 2,00 ТОм
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Класс изоляции Двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 600 В (III 1000 В) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Питание измерителя Пакет аккумуляторов SONEL L-1 NiMH 9,6 В
    Габаритные размеры 260×190×60 мм
    Масса измерителя Около 1,3 кг
    Температура хранения -20...+70 °C
    Рабочая температура -10...+40 °C
  • Комплект поставки MIC-2505

    Наименование Описание Фото Количество Индекс

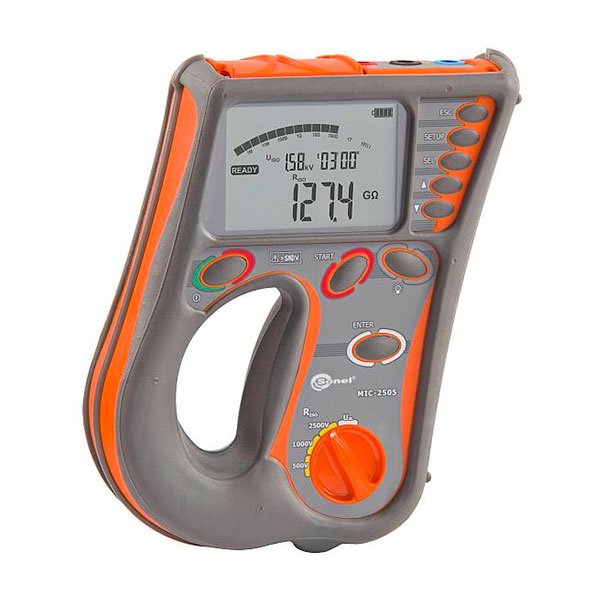

    1 MIC-2505 - измеритель параметров электроизоляции MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. 1 WMRUMIC2505
    2 Зажим «Крокодил» изолированный голубой К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBU32K07

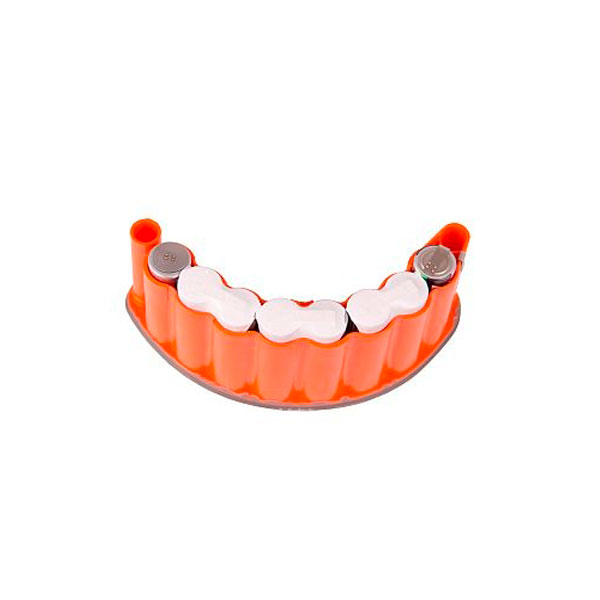

    3 Аккумуляторная батарея NiMH SONEL-10 9,6V Аккумуляторная батарея для измерителей SONEL типа MIC-2510, MIC-2505, MPI-505. 1 WAAKU10
    4 Зажим «Крокодил» изолированный красный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKRORE32K07
    5 Зажим «Крокодил» изолированный черный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBL32K07

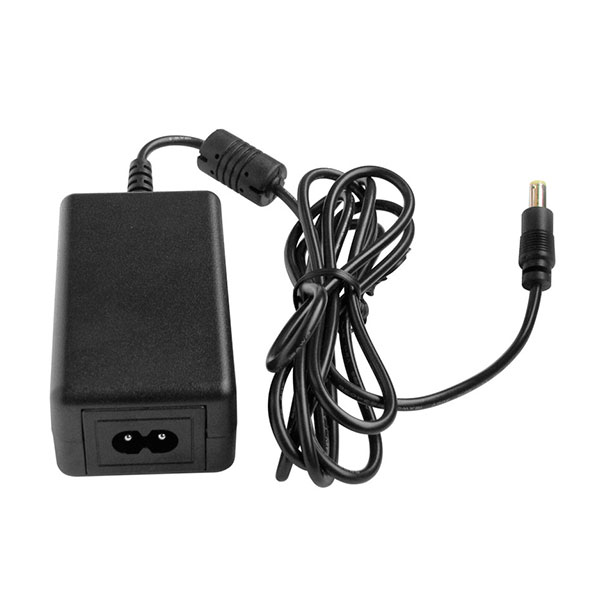

    6 Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7
    7 Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой Предназначен для прибора типа MIC-5000. 1 WAPRZ1X8BUBB
    8 Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X8REBB
    9 Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X8BLBB
    10 Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2

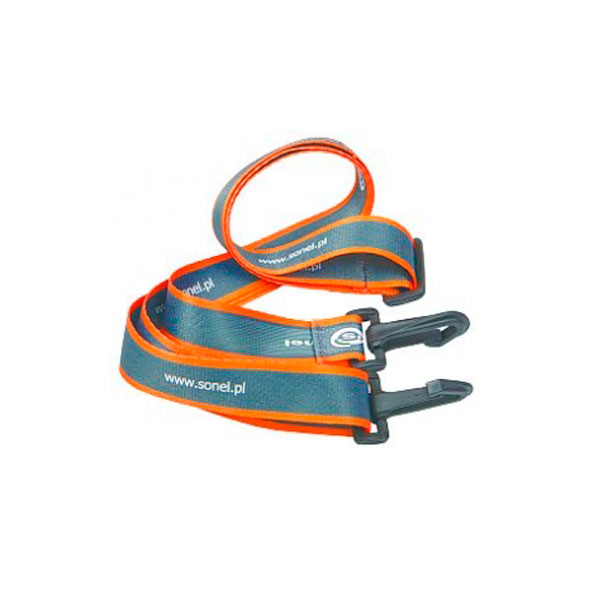

    11 Ремень для переноски прибора Ремень для переноски приборов типа MIC-2510, MIC-2505, MRU-20, MPI-505, MZC-305. 1 WAPOZSZE2
    12 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505. 1 WAFUTL4
  • Дополнительная комплектация MIC-2505
