MIC-10 — измеритель параметров электроизоляции

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      49421-12

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMIC10

    Назначение и область применения измерителя параметров электроизоляции MIC-10:

    MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.

    MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

    Основные характеристики измерителя параметров электроизоляции MIC-10:

    • измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В;
    • измерение сопротивления изоляции до 10 ГОм;
    • звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
    • постоянная индикация измеряемого сопротивления или тока утечки;
    • автоматическая разрядка емкости кабеля после окончания измерения изоляции;
    • измерение напряжения переменного и постоянного тока до 600 В;
    • измерение емкости кабеля (в процессе измерения сопротивления изоляции);
    • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
    • низковольтное измерение активного сопротивления;
    • контроль целостности электрических цепей;
    • измерение напряжения переменного и постоянного тока.
  • Технические характеристики измерителя параметров электроизоляции MIC-10:

    Диапазон Разрешение Основная погрешность
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS)
    0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
    300...600 В 1 В ±(2% и. в. + 2 е. м. р.)
    Диапазон частоты: 45...65 Гц
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
    Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм
    Диапазон для UN = 50 В Разрешение Основная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...250,0 МОм 0,1 МОм
    Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм
    Диапазон для UN = 100 В Разрешение Основная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...500,0 МОм 0,1 МОм
    Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм
    Диапазон для UN = 250 В Разрешение Основная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...2,000 ГОм 0,001 ГОм
    Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм
    Диапазон для UN = 500 В Разрешение Основная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...4,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)
    Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм
    Диапазон для UN = 1000 В Разрешение Основная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...4,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)
    5,00...10,00 ГОм 0,01 ГОм
    ИЗМЕРЕНИЕ ЕМКОСТИ
    Диапазон Разрешение Основная погрешность
    1...999 нФ 1 нФ ±(5% и. в. + 5 е. м. р.)
    1,00...9,99 мкФ 0,01 мкФ
    Измерение только в процессе измерения RISO
    НИЗКОВОЛЬТНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
    Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
    Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
    Диапазон Разрешение Основная погрешность
    0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
    - Напряжение на разомкнутых измерительных проводниках: 8 В;
    - Выходной ток при R<2 Ом: мин. 200 мA;
    - Компенсация сопротивления измерительных проводников;
    - Измерение двунаправленным током
    Измерение активного сопротивления малым током
    Диапазон Разрешение Основная погрешность
    0,0...199,9 Ом 0,1 Ом ±(3% и. в. + 3 е. м. р.)
    200...1999 Ом 1 Ом
    - Напряжение на разомкнутых измерительных проводниках: 8…16 В;
    - Выходной ток > 10 мA;
    - Звуковая индикация при сопротивлении < 30 Ом ±10%;
    - Компенсация сопротивления измерительных проводников
    ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 600 В (III 1000 В) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP67
    Питание измерителя 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
    Температура хранения –20...+70° C
    Рабочая температура -10...+50° C
    Габаритные размеры 220×100×60 мм
    Масса измерителя около 0,6 кг
    Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
  • Комплект поставки MIC-10

    Наименование Описание Фото Количество Индекс

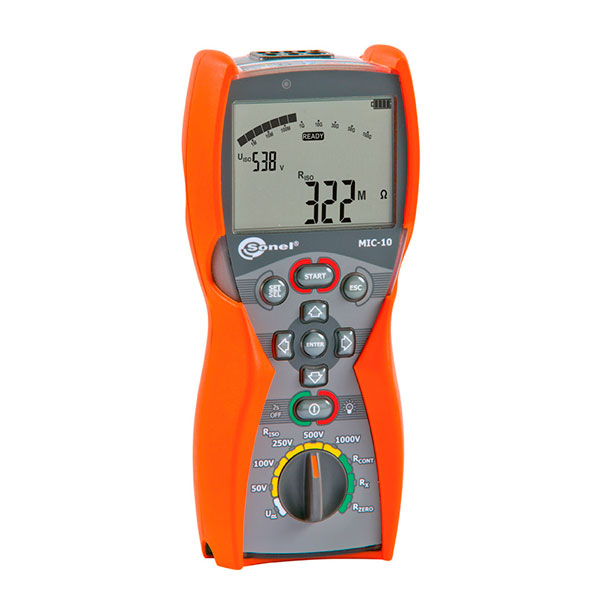

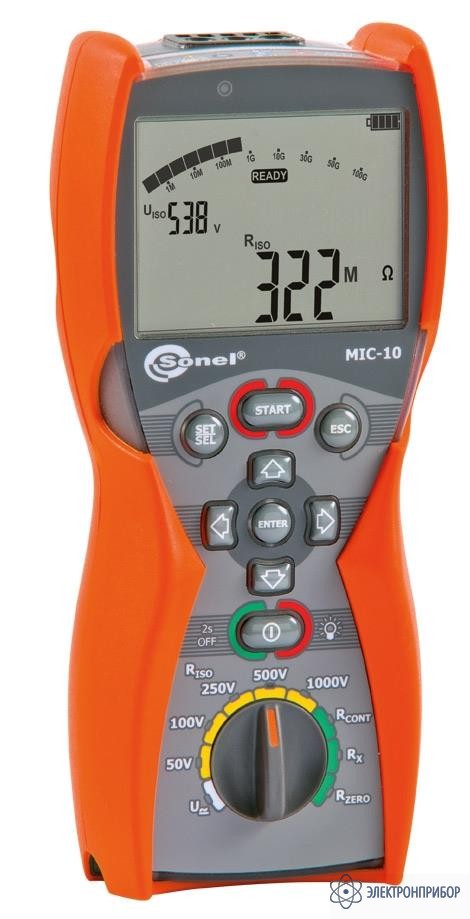

    1 MIC-10 - измеритель параметров электроизоляции MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм. 1 WMRUMIC10
    2 Зажим «Крокодил» изолированный голубой К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBU32K07

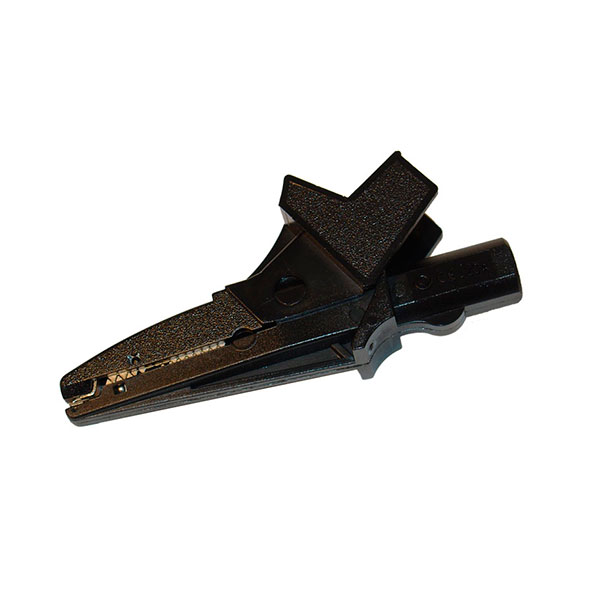

    3 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01
    4 Зажим «Крокодил» изолированный красный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKRORE32K07
    5 Зажим «Крокодил» изолированный черный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBL32K07

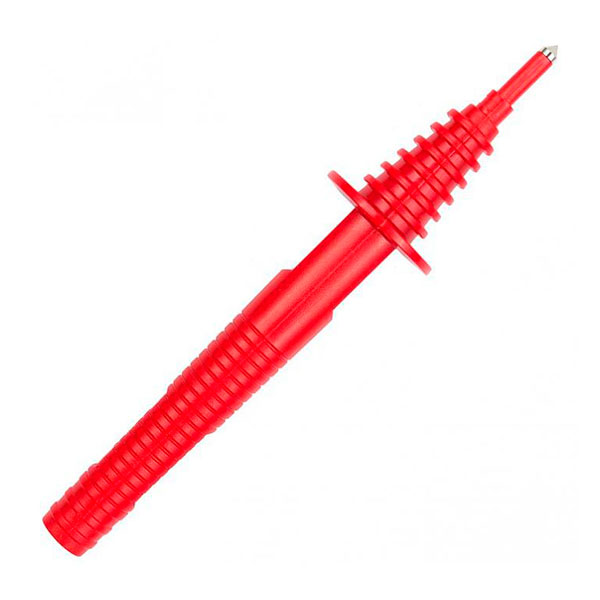

    6 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    7 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB1

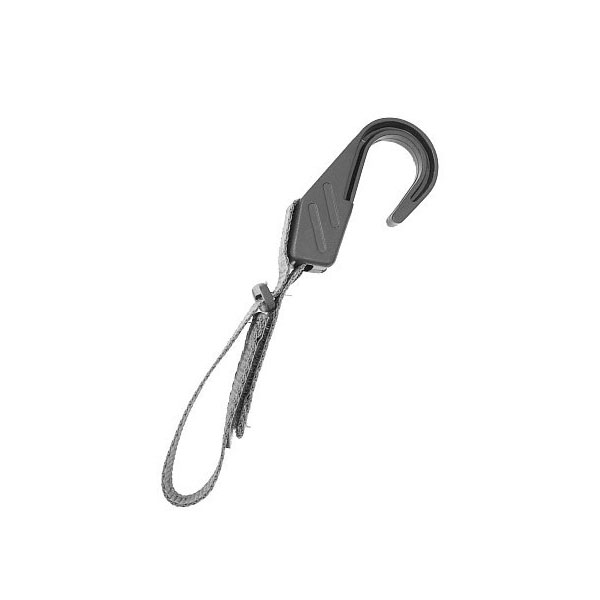

    8 Крепеж «Свободные руки» Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. 1 WAPOZUCH1

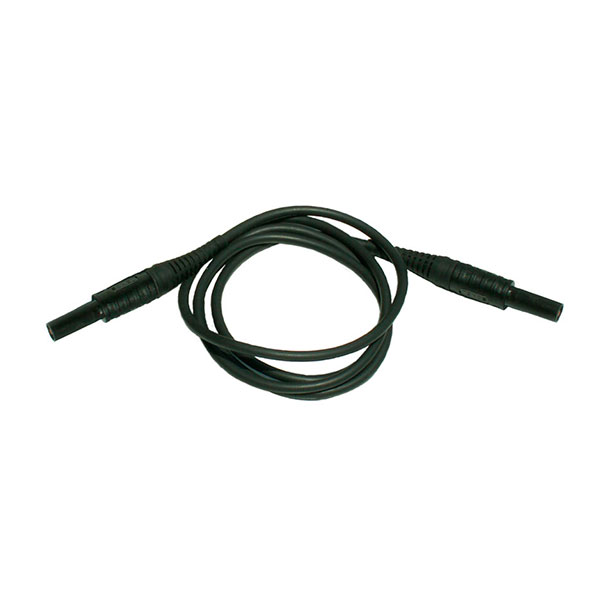

    9 Провод измерительный 1,2 м с разъёмами «банан» чёрный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BLBB

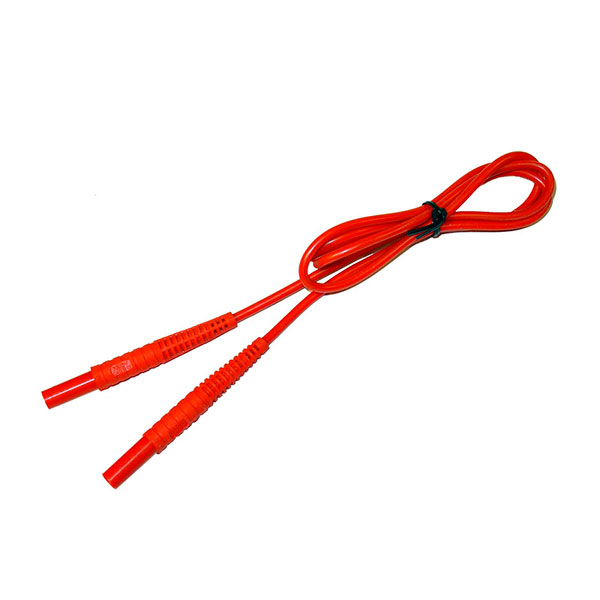

    10 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB

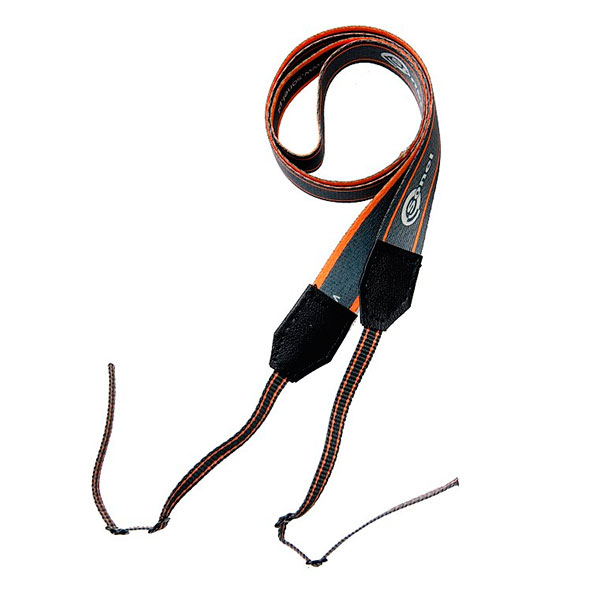

    11 Ремень для переноски прибора Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502 1 WAPOZSZE4
    12 Футляр М6 Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700. 1 WAFUTM6
