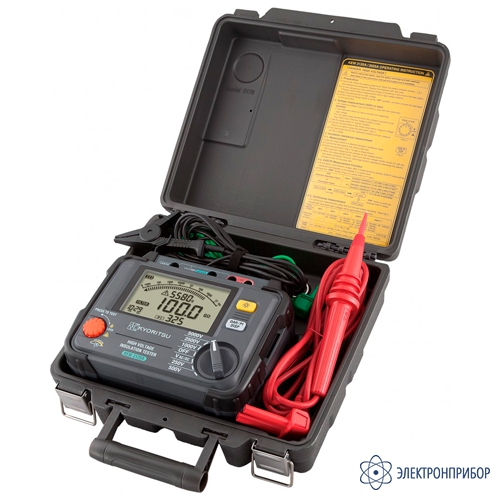

KEW 3125A — мегаомметр цифровой

Сохранить в PDF Распечатать
  • Назначение мегаомметра цифрового KEW 3125A

    МОДЕЛЬ KEW 3125A это управляемый микрокомпьютером измеритель сопротивления изоляции высокого напряжения с 4 диапазонами испытательного напряжения. Он предназначен для измерений сопротивления изоляции.

    Особенности мегаомметра цифрового KEW 3125A

    • Разработан в соответствии с требованиями стандартов безопасности:
      МЭК 61010 –1 (КАТ.III 600В Степень загрязнения)
      МЭК 61010 – 031 (Требования для небольших измерительных щупов)
    • Функция автоматической разрядки:
      Если сопротивление изоляции содержит реактивную составляющую, то энергия, запасенная в емкости, автоматически разряжается после окончания измерения.  Разрядку можно проверить с помощью гистограммы напряжения.
    • Функция подсветки обеспечивает удобство работы в плохо освещенных помещениях, и в темное время суток.
    • Гистограмма для отображения полученных результатов.
    • Символы, предупреждающие о цепи под напряжением, а так же  звуковой сигнал.
    • Функция автоматического отключения питания:
      Данная функция позволяет увеличить срок службы батарей. Прибор автоматически отключается примерно через 10 минут после последнего нажатия кнопок.
    • Функция измерения с использованием таймера:
      Автоматически выполняет измерения в установленное время.
    • Измерение индекса поляризации:
      Индекс поляризации можно измерить с помощью функции автоматического измерения коэффициента сопротивления.
    • Операционная система:
      Двойное интегрирование.
    • Диапазон напряжения (АС):
      максимальное значение напряжения, отображаемое на дисплее 630 единиц.
    • Гистограмма/ Макс. 36 точек
    • Предупреждение о разрядке батарей:
      Появляется символ батареи (с четырьмя уровнями);
    • Автоматическая подстройка диапазонов:
      Переключается на верхний диапазон, если показания превышают 1000 единиц; Переключается на нижний диапазон, если показания меньше 80 единиц;(только в режиме измерения сопротивления изоляции);
    • Частота выборки:
      Приблизительно 0,5 ~ 5 раз в с;
    • Автоматическое отключение питания:
      Функция отключения питания автоматически включается через 10 мин после последнего нажатия кнопки (потребление тока: примерно 1 мкА);
  • Технические характеристики мегаомметра цифрового KEW 3125A

    Диапазоны измерений и относительная погрешность указаны при температуре 23 ± 5 ºС и относительная влажности 45~75 %

    Параметр Значение
    Номинальное испытательное напряжение 500 В 1000 В 2500 В 5000 В
    Диапазоны измерений от 0 до 99,9 Ом
    от 100 до 999 Ом
    от 0 до 99,9 Ом
    от 100 до 999 Ом
    от 1,00 до 1,99 ГОм
    от 0 до 99,9 Ом
    от 100 до 999 Ом
    от 1,00 до 1,99 ГОм
    от 10,0 до 99,9 ГОм
    от 0 до 99,9 Ом
    от 100 до 999 Ом
    от 1,00 до 1,99 ГОм
    от 10,0 до99,9 ГОм
    от 100 до 1000 ГОм
    Задаваемое измерительное напряжение в разомкнутой цепи
    (пределы относительной погрешности задания напряжения)
    (DC) 500 В,
    (+30 %, -0 %)
    (DC) 1000 В,
    (+20 %, -0 %)
    (DC) 2500 В,
    (+20 %, -0 %)
    (DC) 5000 В,
    (+20 %, -0 %)
    Измерительный ток  От 1,0 до 1,2 мА
    (при нагрузке в 0,5 МОм (при нагрузке в 1 МОм) (при нагрузке в 2,5 МОм) (при нагрузке в 5 МОм)
    Ток короткого замыкания Приблизительно
    1,3 мА
    Пределы основной допускаемой абсолютной погрешности   ±(0, 05 R изм ± 3 ед.мл.р.) ±(0, 05 R изм ± 3 ед.мл.р.)
    при R изм < 100 ГOм;
    (±0,2 ∙ Rизм ) при R > 100 ГOм

    Измерения напряжения

    Параметр Значение
    Напряжение постоянного тока (DC) Напряжение переменного тока (АС) частотой 50/60Гц
    Диапазоны измерений От 30 до 600 B От 30 до 600 B
    Разрешение 1 В
    Пределы основной допускаемой относительной погрешности ± (0,02 R изм ± 3 ед.мл.р.)

    Общие характеристики

    Параметр Значение
    Рабочая высота не более 2000м над уровнем моря
    Нормальные условия эксплуатации
    Температура окружающего воздуха +23 º С ±5 ºС
    Относительная влажность 85 % (без образования конденсата)
    Номинальные рабочие условия эксплуатации
    Температура окружающего воздуха от 0 ºС до 40 ºС
    Относительная влажность 85 % (без образования конденсата)
    Условия хранения
    Температура окружающего воздуха от -20 ºС до +60 ºC
    Относительная влажность, не более 75 %(без образования конденсата)
    Защита от перегрузки В режиме измерения сопротивления изоляции допустима перегрузка: (АС) 1200 В/ в течении 10с
    В режиме измерения напряжения допустима перегрука: (АС) 720 В/ в течении 10 с;
    Выдерживаемое напряжение 5320 В переменного тока частотой 50 (60) Гц) в течении 5 с (между электрической цепью и корпусом прибора)
    Сопротивление изоляции Не менее1000 МОм при испытательном напряжении постоянного тока1000 B (между электрической цепью и корпусом прибора)
    Габаритные размеры (не более, мм) 205(длина) х 152 (ширина)х 94(высота)
    Вес (не более, г) Приблизительно 1800 (включая батареи)
    Напряжение питания 12 B постоянного тока
    Источник питания 8 щелочных батарей С (LR14)
    Потребление тока не более 1 А
  • Комплект поставки KEW 3125A

    Наименование Количество
    1. Прибор 1
    2. Инструкция по эксплуатации 1
    3. Измерительный щуп "Линия" 1
    4. Измерительный щуп "Земля" 1
    5. Защитное кольцо 1
    6. Щелочные батареи C(LR14) 8
    7. Руководство по эксплуатации 1
    8. Прочный футляр 1
