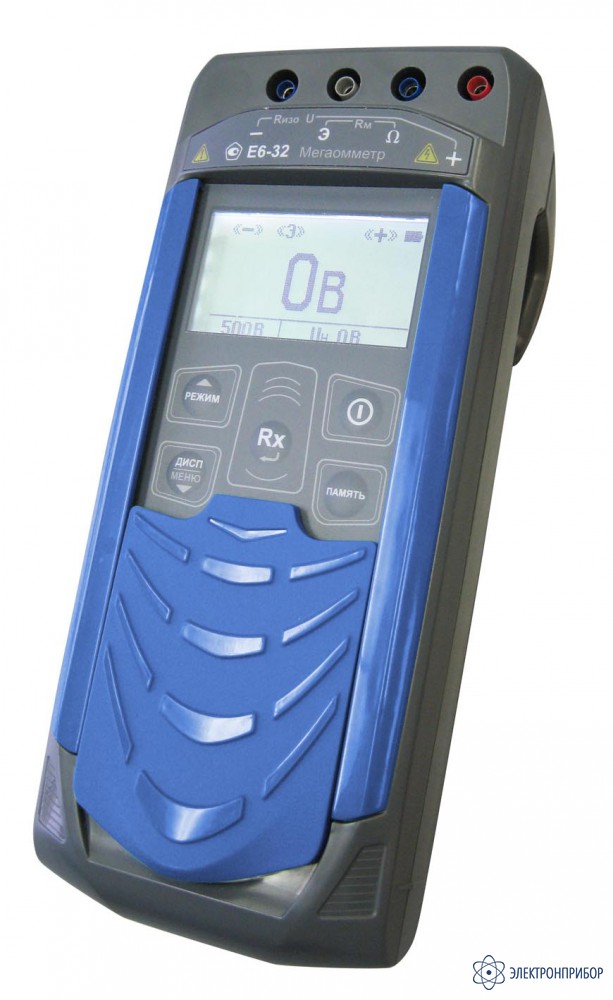

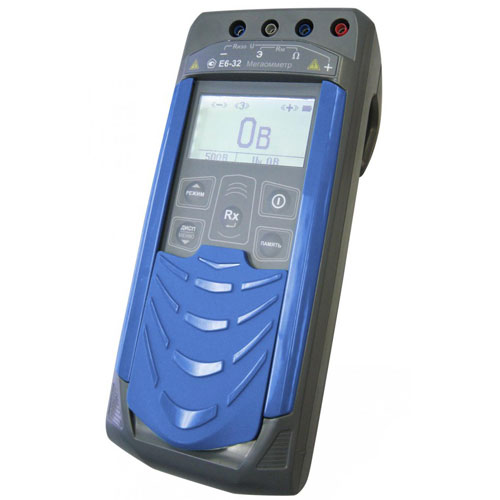

Е6-32 — цифровой мегаомметр

Сохранить в PDF Распечатать

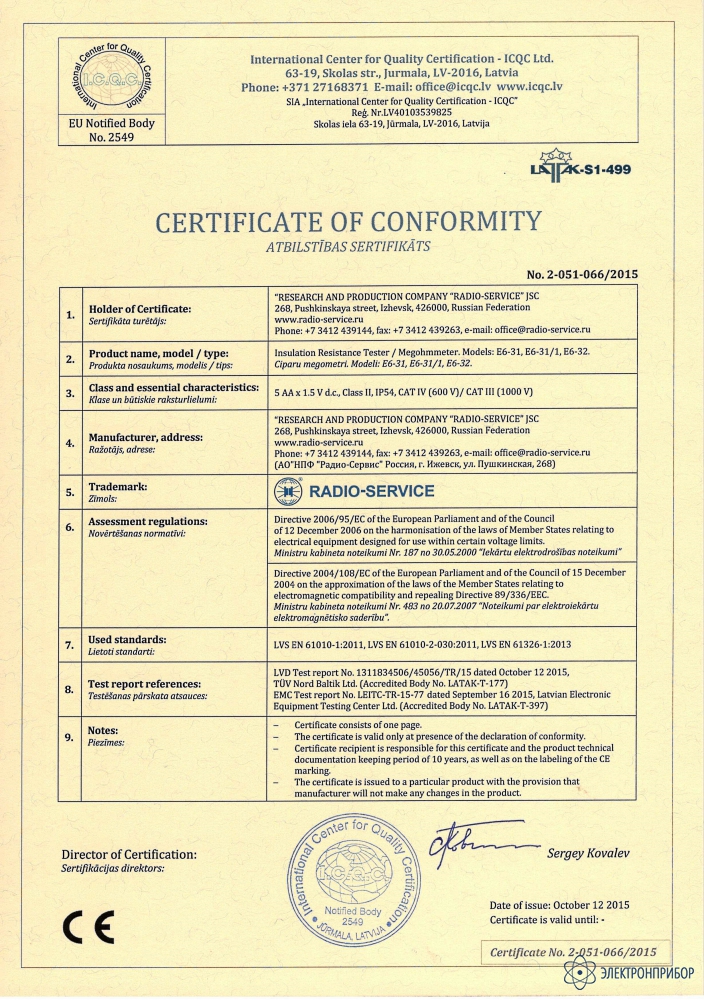

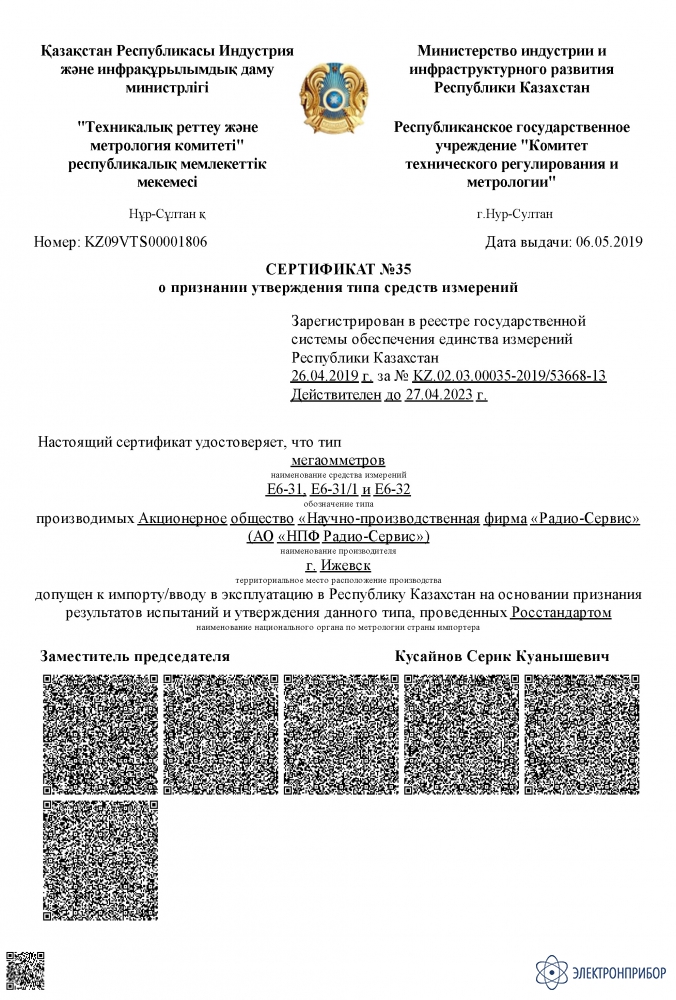

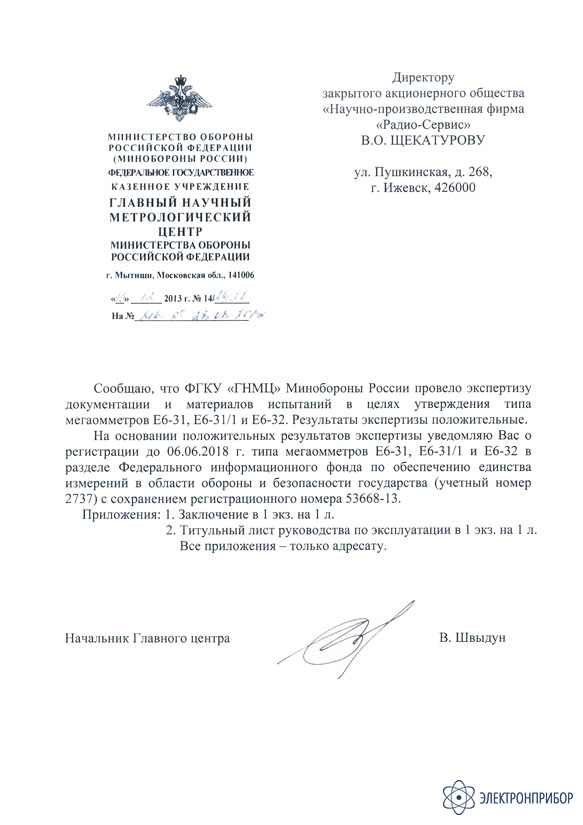

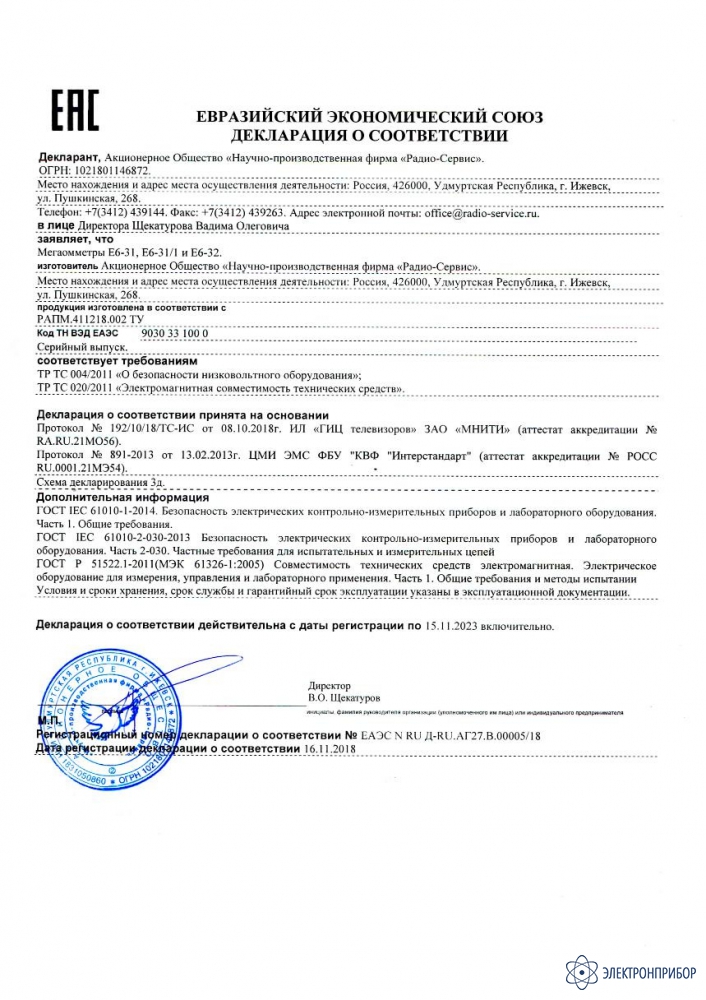

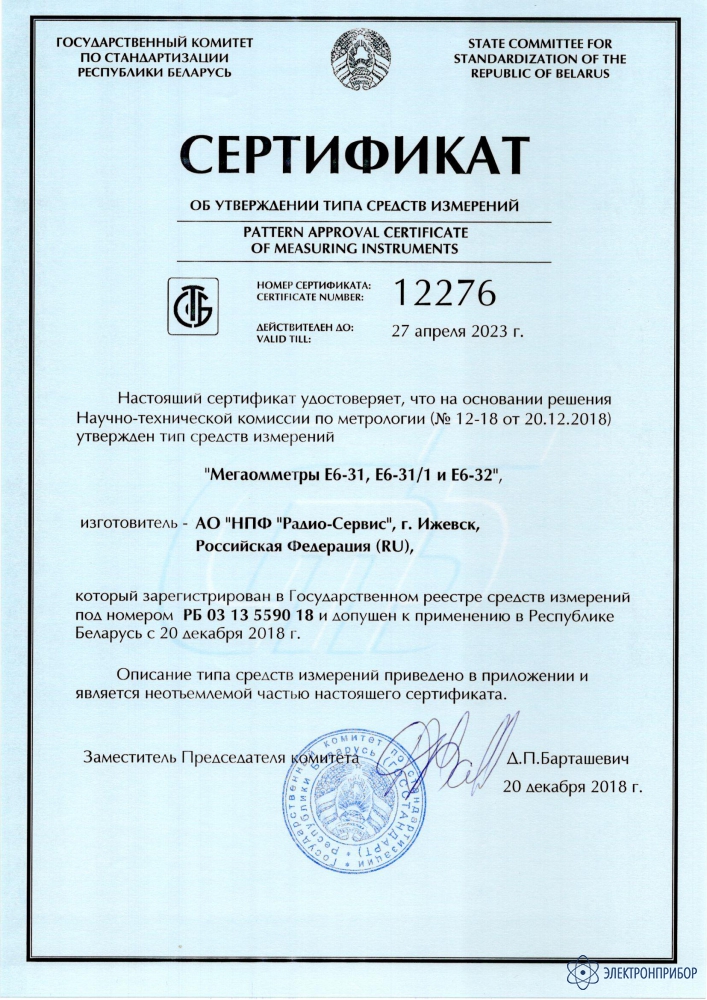

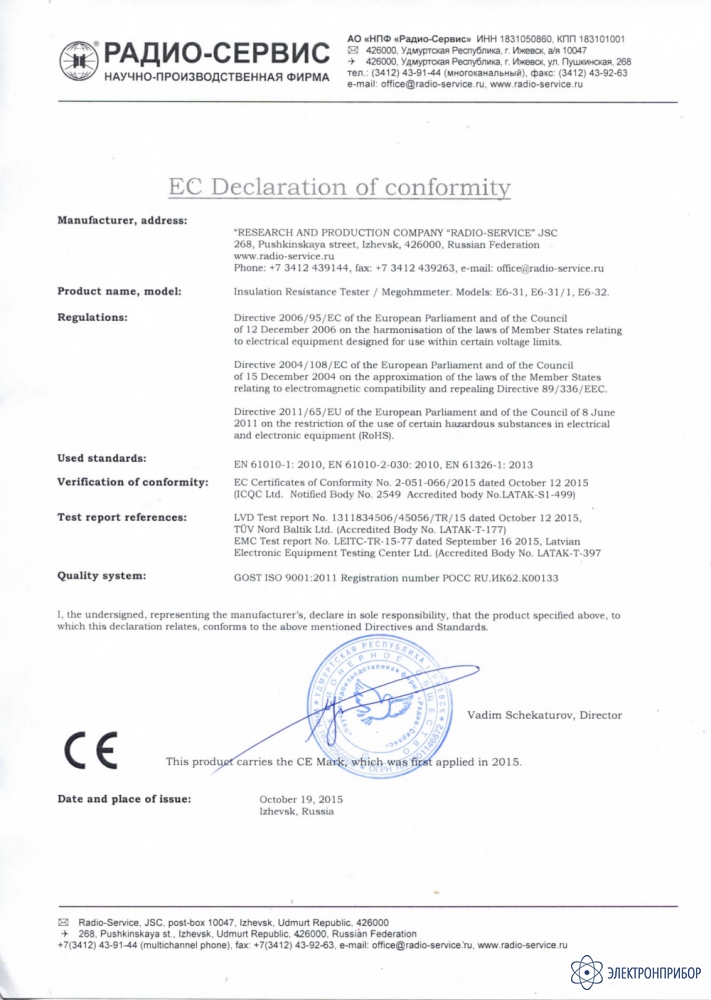

  • Сертификаты

    Описание цифрового мегаомметра Е6-32:

    Цифровой мегаомметр Е6-32 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 700 В. Современный эргономичный корпус, новейшая элементная база, привлекательная цена.

    Принцип действия мегаомметра Е6-32 при измерении сопротивления изоляции основан на измерении силы тока через объект измерения при приложении испытательного напряжения постоянного тока. Величина сопротивления отображается на дисплее.

    Диапазоны измерения переключаются автоматически.

    Модель Е6-32 с расширенными функциональными возможностями измеряет также малые сопротивления постоянному току (металлосвязь), классификационное напряжение ограничителей перенапряжения, напряжение пробоя разрядников и имеет память, расширенную до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth.

    Измерение сопротивления постоянному току (металлосвязи) основано на измерении напряжения на объекте измерения при протекании через него испытательного постоянного тока. Измеренное значение отображается на дисплее.

    Назначение цифрового мегаомметра Е6-32:

    • Измерение напряжения;
    • Измерение сопротивления металлосвязи;
    • Автоматический расчет коэффициента абсорбции;
    • Измерение классификационного напряжения ограничителей перенапряжения;
    • Измерение напряжения пробоя разрядников, В.

    Особенности цифрового мегаомметра Е6-32:

    • Автоматический выбор диапазонов измерения;
    • Защита от подключения к не обесточенной сети или внезапной подачи напряжения во время измерений;
    • Программируемое время измерения сопротивления от 1 до 10 минут;
    • Индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
    • Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
    • Высокая помехоустойчивость в измеряемой цепи;
    • Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
    • Жидкокристаллический дисплей;
    • Индикация состояния внутреннего источника питания;
    • Система защиты аккумулятора от перезаряда;
    • Защита от неправильного включения;
    • Высокая помехоустойчивость;
    • Память на 10000 измерений;
    • Связь с компьютером.
  • Технические характеристики цифрового мегаомметра Е6-32:

    Параметр Значения
    Измерение электрического сопротивления изоляции постоянному току
    Диапазоны измерения сопротивления и предел основной абсолютной погрешности от 1 кОм до 999 МОм ± (0,03 х R + 3 е.м.р)
    (испытательное напряжение не менее 250 В)
    от 1,00 до 99,9 ГОм ± (0,03 х R + 3 е.м.р) ± (0,05 х R + 5 е.м.р)*
    (испытательное напряжение не менее 250 В)
    от 10,0 до 99,9 ГОм ± (0,05 х R + 5 е.м.р)*
    (испытательное напряжение не менее 500 В)
    от 100 до 300 ГОм ± (0,15% + 10 емр)*
    (испытательное напряжение не менее 500 В)
    Испытательные напряжения постоянного тока
    Значение испытательного напряжения на разомкнутых гнездах от 50 до 2500 (шаг 10 В)
    Пределы допускаемой основной относительной погрешности установки испытательного напряжения не более +15%
    Измерение напряжения переменного тока
    Диапазон измерения действующего значения напряжения от 40 до 700 В
    Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц ± (0,05 × U + 3 е.м.р.)
    Измерение классификационного напряжения постоянного тока
    Пределы допускаемой основной абсолютной погрешности формирования испытательного тока «1 мА» ± 0,025 мА
    Диапазон измерения напряжения постоянного тока от 100 до 1500 В
    Пределы допускаемой основной абсолютной погрешности измерения напряжения ± (0,03 × U+ 5 е.м.р.)
    Измерение напряжения пробоя разрядников на постоянном токе
    Диапазон измерения напряжения от 100 до 3000 В
    Пределы допускаемой основной абсолютной погрешности измерения напряжения ± (0,05 × U + 10 е.м.р.)
    Измерение электрического сопротивления постоянному току (металлосвязь)
    Пределы измерения сопротивления 0,01 Ом - 9,99 кОм
    Пределы допускаемой основной абсолютной погрешности ± (0,03 × R + 3 е.м.р.)
    Ток в измерительной цепи для сопротивлений не более 10 Ом не менее 200 мА
    Измерительное напряжение постоянного тока на разомкнутых гнездах от 11 до 14 В
    Общие технические характеристики
    Напряжение питания постоянного тока (встроенный аккумулятор) от 5,2 до 7,5 В
    Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока не менее 9,9 кВ
    Сопротивление изоляции не менее 20 МОм
    Габаритные размеры ( длина × ширина × высота ) не более 250 х 110 х 90 мм
    Масса не более 0,8 кг
    Рабочие условия эксплуатации:
    - температура
    - относительная влажность при температуре воздуха 30 °С, %

    от минус 15 до +50
    до 90

    е.м.р – единица младшего разряда
    R, U - значения измеряемых, соответственно, сопротивления и напряжения
    *погрешность нормирована при использовании кабеля измерительного РЛПА.685551.001

  • Комплект поставки Е6-32

    Наименование Количество
    1. Цифровой мегаомметр Е6-32 1
    2. Аккумулятор Ni-MH 6 В (установлен в приборе) 1

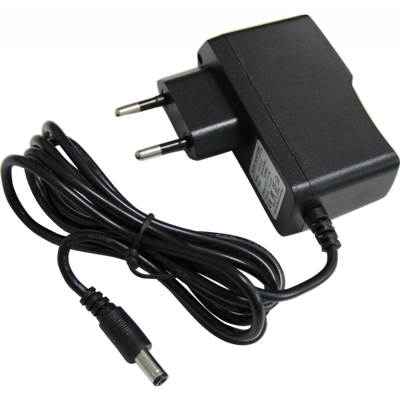

    3. Адаптер для заряда аккумулятора 1
    4. Батарейный отсек РАПМ.436244.003 1

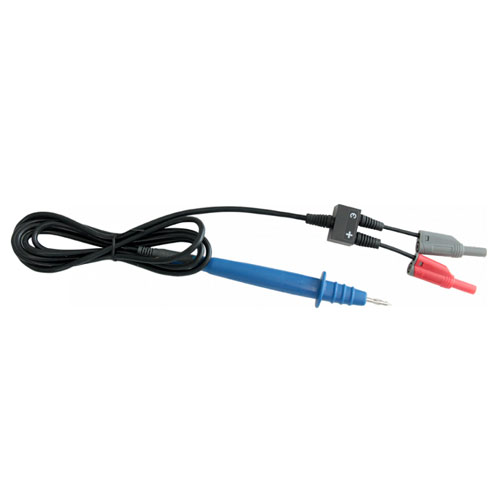

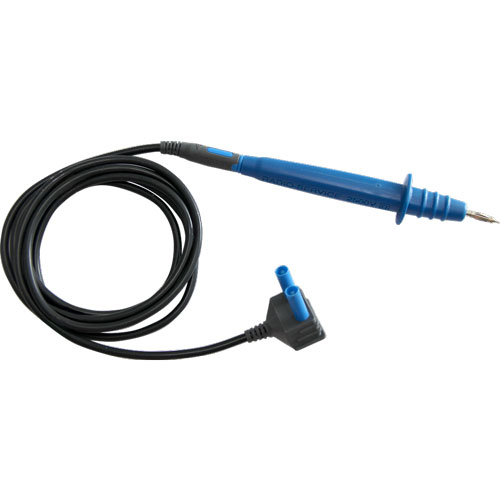

    5. Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м 1
    6. Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м 1

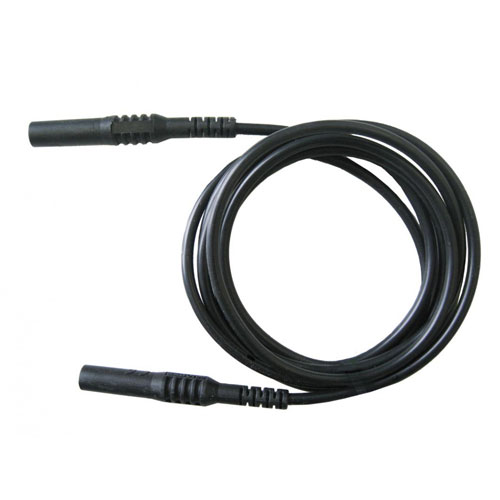

    7. Кабель РЛПА.685641.002 – соединительный, длиной 1,5 м 1

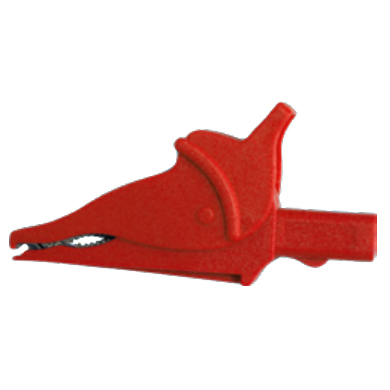

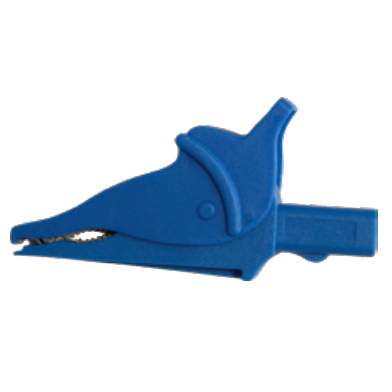

    8. Зажим типа «крокодил» 2
    9. Bluetooth-USB адаптер 1

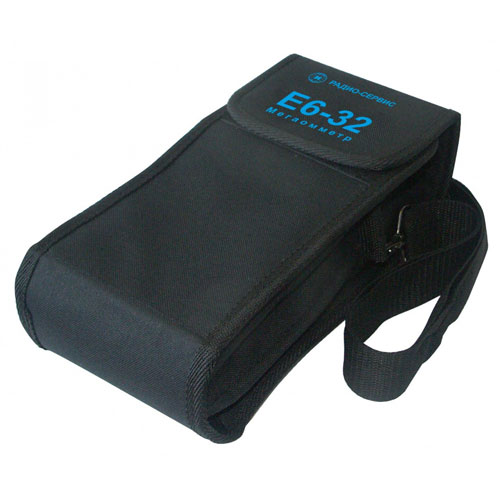

    10. Сумка для переноски мегаомметра 1
    11. Упаковка транспортная 1
  • Дополнительная комплектация Е6-32
