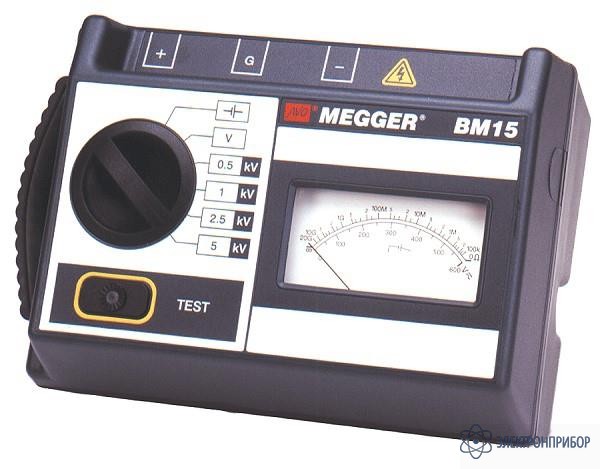

BM15 — тестер изоляции

Код товара: 33771
    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      52736-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    • Артикул

      6410-919

    Сертификаты

    Описание тестера изоляции BM15:

    Тестера изоляции BM15 производства компании Megger® представляет собой компактный тестер изоляции мощностью 5 кВ. Он очень прост в использовании и обеспечивает быстрые, точные показания сопротивления изоляции. Тестера изоляции BM15 имеет аналоговый дисплей со шкалой с максимальным значением - 20 ГОм. Работает на батареях. Диапазон напряжения позволяет измерять потенциалы проводников постоянного или переменного тока. Есть четыре режима напряжения: 500 В, 1 кВ, 2,5 кВ и 5 кВ.

    Управление осуществляется с помощью кнопок; кнопка блокировки упрощает долговременное тестирование, однако для максимальной безопасности предпочтительна версия без блокировки.

    К шкале тестер изоляции BM15 с помощью пазов можно прикрепить специальную накладку с зонами прошел/не прошел, что особенно удобно для малоопытных пользователей и позволит им быстро принимать решения в процессе измерения.

    Тестер изоляции BM15 имеет прочный корпус, который подходит для использования в атмосферных условиях. В комплекте с прибором поставляется мягкий кейс для переноски, протоколы испытаний и батареи.

    Безопасные контакты с предохранителями используются для подсоединения к тестируемым объектам. Цепь с автоматической разгрузкой убирает емкостное напряжение после теста. Затухающее напряжение также можно видеть на шкале. Тестовые провода для измерения напряжения с встроенными предохранителями можно заказать дополнительно. Тестер изоляции BM15 соответствует стандартам безопасности IEC1010 и EMC и имеет европейский знак качества.

    Особенности тестера изоляции ВМ15:

    • Большой аналоговый дисплей с единственной шкалой;
    • Функция автоматического измерения напряжения показывает потенциал проводника и автоматической разрядки;
    • Дополнительно оборудуется кнопкой блокировки;
    • Контакты с встроенными предохранителями и длинные соединительные провода;
    • Четыре выходных тестовых режима напряжения;
    • Простота использования;
    • Европейский стандарт качества;
    • Уникальная накладка для шкалы с разграничением зон типа прошел/не прошел;
    • Вмонтированная отказоустойчивая шкала для устойчивости к предельным воздействиям;
    • Единственная шкала значений для измерения изоляции помогает избежать ошибок оператора;
    • Небольшой вес и прочный корпус;
    • Диапазон с минимальным значением 100 кОм идеален для тестирования в режиме да/нет.

    Области применения тестера изоляции BM15:

    Изоляция необходима для обеспечения безопасности любых электрических систем, она обеспечивает необходимый защитный барьер от проводов, находящихся под напряжением. Изоляция может разрушаться под действием влаги, солнечного света и тепла. Уменьшение степени изоляционной защиты может привести к потенциально опасной ситуации, которая может стать причиной электрошока или возгорания. Если состояние изоляции регулярно проверяется, о снижении степени защиты можно узнать до того, как это станет опасным или причинит неудобство или вызовет незапланированные расходы в связи с простоем оборудования и его ремонтом. Тестер изоляции BM15 является прибором общего назначения. Этот тестер мощностью 5 кВ хорошо подходит подрядчикам и инженерам, которые испытывают различную технику, трансформаторы, распределительные устройства, кабели и другое.

    Устройства могут использоваться:

    • Подрядчиками на установку электрооборудования;
    • Инженерами по обслуживанию;
    • Инженерами в области телекоммуникаций;
    • Для обслуживания газо- и водоснабжения;
    • Железнодорожными компаниями;
    • Производителями кабелей;
    • Горнодобывающими компаниями.
  • Технические характеристики тестера изоляции BM15:

    Параметр Значение
    Диапазон измерений сопротивления изоляции От 100 кОм до 20 ГОм (также от 0 Ом и до кОм )
    Тестовое напряжение (постоянного тока) 500 В, 1000 В, 2500 В и 5000 В
    Погрешность тестового напряжения ±5% от номинального тестового напряжения при нагрузке 20 MОм
    Стабильность тестового напряжения <±1% (от 180 об./мин.)
    Погрешность измерения изоляции (0 - 30°C) (32 - 86°F) ±2,5% от значения отклонения полной шкалы
    Ток КЗ 1,5 мA ± 0,5 мA
    Максимальная емкость нагрузки 5 µФ
    Подавление помех 1 мA (среднеквадратическое значение) при 50-60 Гц
    Разрядный резистор <500 кОм
    Диапазон напряжения От 0 до 600 В переменного тока
    Индикация постоянного тока Да
    Погрешность ± 2,5% (вращающийся переключатель в позиции V)
    Перегрузка 720 В переменного или постоянного тока
    Длина шкалы 2,8 д. (72 мм)
    Источник питания 8 батарей напряжением 1,5 В типа LR6
    Ресурс батареи Стандартно 2000 пятисекундных тестов при напряжении 5 кВ и нагрузке 100 MОм
    Индикатор батареи Показывает заряд батареи
    Безопасность Соответствует требованиям безопасности для приборов с двойной изоляцией по стандарту IEC 1010-1 (1995) EN61010 (1995) для установок Категории III***, 300 В фаза-земля или 600 В Категории I*
    ***Относится к динамическому перенапряжению, характерно для установок с фиксированной проводкой.
    *Относится к динамическому перенапряжению, характерно для специального оборудования или деталей оборудования, телекоммуникаций, электроники и т.д.
    Незаменяемый предохранитель 1 Амп, 250 В, высокая отключающая способность (F) (20 мм x 5 мм) по стандарту IEC 127/1Этот предохранитель защищает инструмент от повреждений, которые могут возникнуть при использовании аккумуляторов.
    EMC Соответствует стандарту IEC61326, включая Поправку No. 1.
    Рабочая температура от 0°C до 30°C норма
    от от -20°C до 50C, температурный коэффициент ±0,1%/°C (0,05% /°F)
    Хранение При температуре от -25°C до 65°C
    Влажность: относительная влажность 90% при температуре 40°C
    Размеры 220х160x115 мм
    Масса 1,2 кг
  • Комплект поставки BM15

    Наименование Количество
    1 Тестер изоляции BM15 1
    2 Комплект измерительных кабелей 1
    3 Кабель интерфейса связи (при наличии) 1
    4 Кабель питания 1
    5 CD-диск с ПО 1
    6 Сумка для переноски 1
    7 Руководство по эксплуатации 1
    8 Методика поверки 1
