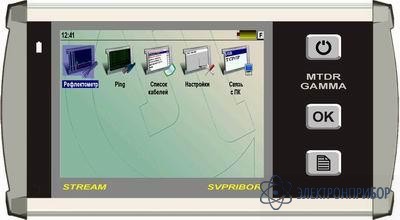

MTDR GAMMA STREAM — импульсный рефлектометр Гамма на компактной платформе STREAM

Сохранить в PDF Распечатать
  • Назначение импульсного рефлектометра Гамма на компактной платформе STREAM MTDR GAMMA STREAM

    • импульсный рефлектометр
    • DSL-анализатор
    • Ethernet: Ping, IPTV, FTP Интернет сервис

    Особенности импульсного рефлектометра Гамма на компактной платформе STREAM MTDR GAMMA STREAM

    • Система «мгновенный старт»
    • Цветной сенсорный дисплей 640х480
    • Многофункциональное меню
    • Связь с компьютером через USB и Ethernet
    • Запись результатов на внешний Flash накопитель
    • Поддержка работы с компьютерной мышкой
    • Питание от Li-Ion аккумулятора

    Импульсный рефлектометр высокого разрешения ГАММА

  • Технические характеристики импульсного рефлектометра высокого разрешения ГАММА

    Параметр Значение
    Диапазоны измеряемых расстояний 60 м - 65 км
    Максимальное разрешение 0,2 м
    Перекрываемое затухание не менее 80 дБ
    Длительность зондирующего импульса 16-50000 нс
    Диапазон установки коэффициента укорочения 1-7 с шагом 0,001
    Защита по входу Да

    Специальные функции рефлектометра высокого разрешения ГАММА

    • Функция «антилыжа»
    • Функция подавления затухания

    «Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.

    Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.

    Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.

    Режимы просмотра рефлектометра высокого разрешения ГАММА

    Запись рефлектограмм

    Записанные рефлектограммы хранятся в базе данных прибора.

    База может передаваться на компьютер и обратно.

    Данные разных приборов обмениваются.

    Режимы просмотра:

    • Просмотр рефлектограммы из памяти
    • Сравнение измерения и памяти
    • Разность измерения и памяти

    DSL-анализатор

    Особенности DSL-анализатора

    В этом режиме прибор работает, как DSL-приемник в частотных измерениях SELT и DELT.

    SELT: Cпектры сигналов и шумы в линии.

    DELT: При работе с удаленным генератором прибор за несколько секунд сканирует частотный диапазон и определяет физический скоростной потенциал линии с анализом потерь на шум.

    Измеряемые параметры DSL-анализатора:

    • Шум / NOISE
    • АЧХ / INSERTION LOSS
    • Побиновые характеристики / BitRate
    • SNR

    Функция Ethernet

    Особенности функции Ethernet

    • Ethernet Ping
    • Тестирование IPTV
    • Связь с компьютером

    FTP Интернет сервис – новая уникальная функция платформы Гамма

    Особенности FTP интернет сервиса

    Доступ в Интернет или локальную сеть организован прямо с измерительного прибора в точках Ethernet-подключения (мультиплексоры, IP DSLAM), и может быть осуществлен во время проведения измерений.

    Это дает измерителю новые возможности:

    • получение опорных рефлектограмм с FTP-сервера
    • получение шаблонов Test Station
    • передача измерений на FTP-сервер и их хранение
    • подключение к измерениям экспертной помощи

    Организация доступа FTP интернет сервиса

    Настройки сети выполнены в компьютерном стандарте, хорошо известном пользователю.

    В случае сети с динамическим распределением адресов, можно настройки получить автоматически от роутера (DHCP).

  • Комплект поставки MTDR GAMMA STREAM

    Наименование Количество
    Импульсный рефлектометр Гамма на компактной платформе STREAM MTDR GAMMA STREAM 1
