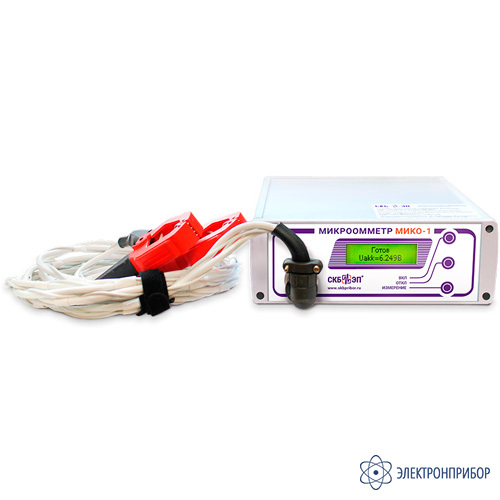

МИКО-1 — промышленный микроомметр

Сохранить в PDF Распечатать
  • Назначение промышленного микроомметра МИКО-1:

    Микроомметр МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей.

    Он специально разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7...50,3 Гц).

    В соответствии с требованиями ГОСТ 12997-84 МИКО-1 защищен от электромагнитных полей напряженностью до 400 А/м путем экранировки, а также схемными решениями: генератором тока, фильтрами на входе и цифровыми фильтрами высокого порядка при цифровой обработке. Благодаря этому, показания прибора остаются стабильными и в условиях подстанции 500...750 кВ.

    Встроенный аккумулятор обеспечивает автономность и портативность микроомметра, полностью решая проблему электробезопасности при эксплуатации. Емкости аккумулятора достаточно для выполнения не менее 100 замеров. Зарядка аккумулятора производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

    Малый вес МИКО-1 и специальный кейс делают удобной переноску прибора и позволяют подниматься с ним на любой выключатель. Благодаря этому отпадает необходимость в длинных присоединительных кабелях большого сечения, что дополнительно уменьшает вес.

    При замерах сопротивлений пользователь может повесить прибор на грудь либо посредством быстро отстегиваемого ремня кейса закрепить на вводе выключателя.

    Измерение сопротивлений производится по 4-x зажимной схеме. Микроомметр комплектуется кабелями, состоящими из двух токовых проводов, по которым подается ток на измеряемое сопротивление, и двух потенциальных проводов, по которым падение напряжения на сопротивлении передается в прибор. Силиконовая изоляция проводов позволяет им оставаться гибкими и при отрицательной температуре в отличие от проводов в ПВХ изоляции, которые становятся жесткими уже при 0 С

    Рабочий ток через измеряемое сопротивление составляет 45А при величине сопротивления до 2000 мкОм и равен 5А при величине сопротивления в диапазоне 2000...20000 мкОм. Стабильный генератор, задающий рабочий ток, исключает погрешность измерения, вызываемую индуктивностью измеряемого сопротивления.

    МИКО-1 прост в эксплуатации и обслуживании. Участие пользователя в измерительном процессе минимально. Микропроцессор прибора совместно с другими измерительными узлами обеспечивает его тестирование на исправность, коррекцию нуля и автокалибровку, автоматический выбор диапазона измерения, устранение влияния термоЭДС в контактах, цифровую фильтрацию помех и вычисление величины измеряемого сопротивления. Контроль за степенью разряда аккумулятора при измерениях также осуществляется автоматически. Поэтому для выполнения измерения достаточно лишь присоединить провода, включить питание микроомметра и нажать кнопку "Измерение". Через 3 с на жидкокристаллическом индикаторе отобразится значение измеренного сопротивления.

    Для экономии энергии аккумулятора микроомметр снабжен таймером, отключающим питание в том случае, если прибором не пользовались (не нажималась кнопка "Измерение") в течение одной минуты после включения или после последнего проведенного измерения.

  • Технические характеристики микроомметра МИКО-1:

    Параметр Значение
    Диапазон измеряемых сопротивлений, мкОм 0 ÷ 20000
    Предел допускаемой абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх), Rх - измеренное значение сопротивления
    Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами не превышает одной десятой предела основной погрешности
    Максимальный измерительный ток, А 48
    Количество последовательных измерений без подзарядки аккумулятора, шт 20 ÷ 50
    Время зарядки аккумулятора, ч 4
    Время установления рабочего режима не более, с 4
    Время одного измерения, с 6
    Потребляемая из сети мощность (в режиме зарядки аккумулятора) не более, Вт 20
    Степень защиты прибора в рабочем положении IP20
    Температурный диапазон эксплуатации,ºС -15 ÷ +40
    Вес, не более, кг 3,6
    Габариты, мм 250х80х210
  • Комплект поставки МИКО-1

    Наименование, Индекс Применение Фото Количество
    1

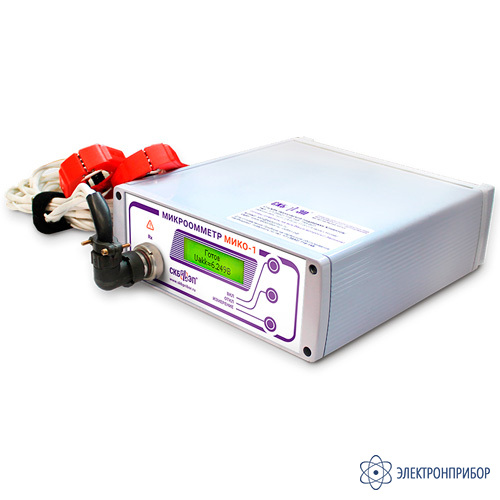

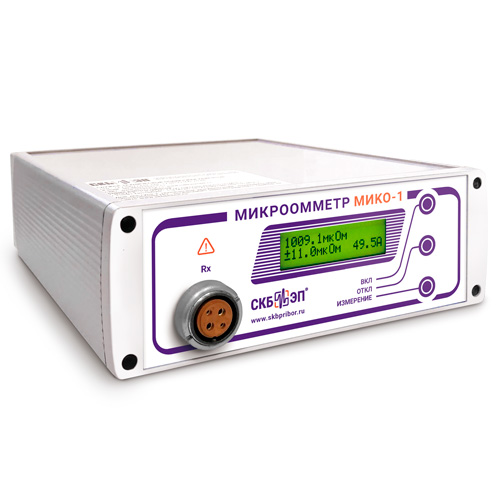

    Измерительный блок МИКО-1

    СКБ018.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
    2

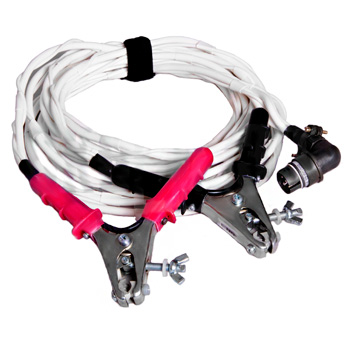

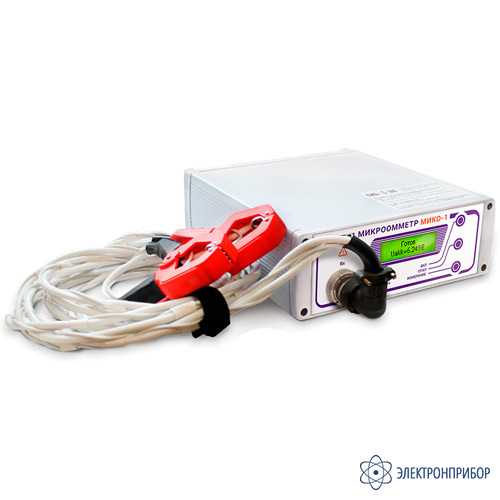

    Кабель измерительный с раздельными токовыми и потенциальными проводами К01

    СКБ018.10.00.000

    Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) 1
    3

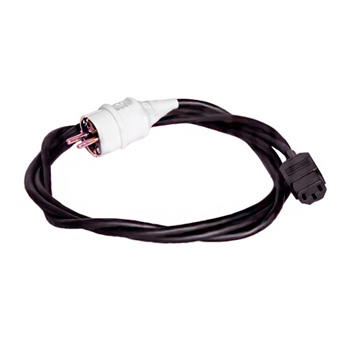

    Сетевой кабель

    СКБ018.09.00.000

    Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) 1

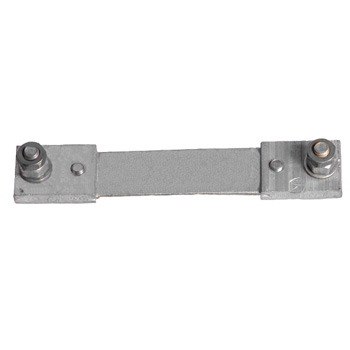

    4 Шунт 75ШСМ М3,75-0,5 Шунт для поверки работоспособности микроомметра МИКО-1 1

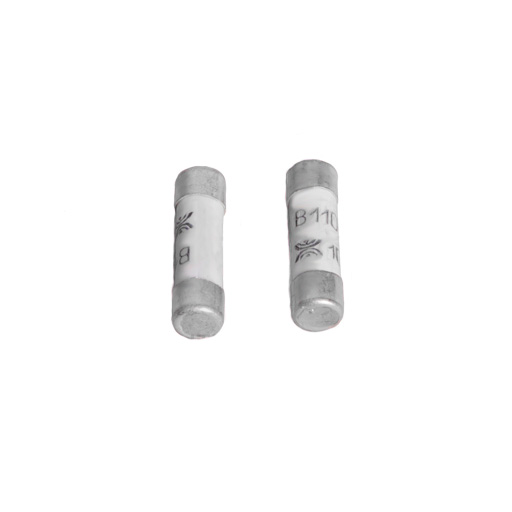

    5 Предохранители ВП2Б-1В-2А Для защиты источника питания 2
    6

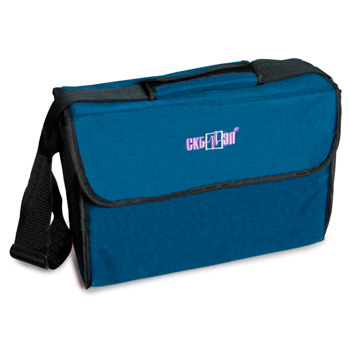

    Сумка

    СКБ118.01.00.000

    Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих. 1
