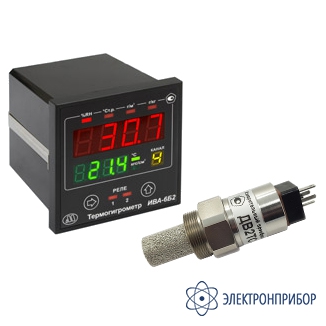

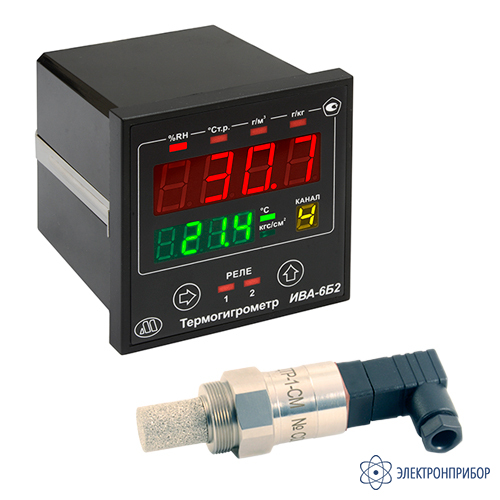

ИВА-6Б2/ДТР-1-СМ — стационарный термогигрометр в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДТР-1-СМ)
Код товара: 64747-
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
83117-21 до 20.09.2026
Назначение стационарного термогигрометра в щитовом исполнении ИВА-6Б2:
Термогигрометр ИВА-6Б2 предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, а также для измерения влагосодержания неагрессивных технологических газов.
Области применения стационарного термогигрометра в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДТР-1СМ) ИВА-6Б2/ДТР-1СМ:
- системы безопасности атомных электростанций;
- оборудование осушки воздуха и технологических газов;
- измерение влажности элегаза в элегазовом электротехническом оборудовании;
- контроль влажности газа на входе озонатора;
- измерение влажности защитной атмосферы в металлургической промышленности;
- контроль влажности в осушаемых гермообъемах.
Особенности конструктивного исполнения стационарного термогигрометра в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДТР-1СМ) ИВА-6Б2/ДТР-1-СМ:

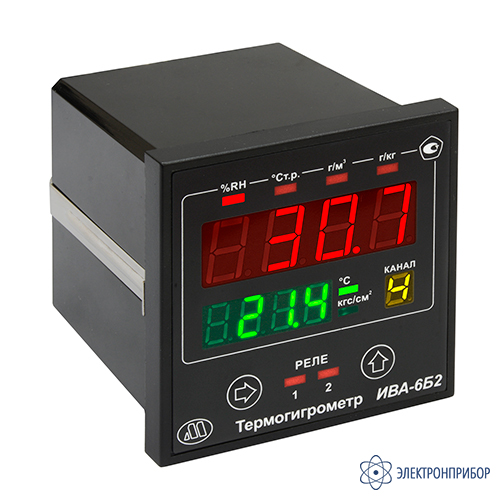

К измерительному блоку ИВА-6Б2 может подключаться до 4-х преобразователей точки росы/инея ДТР-1-СМ. Щитовое исполнение блока индикации с лицевой панелью 72х72 мм, питание ~220В 15%, 50 Гц. Преобразователи точки росы/инея подключаются к блоку индикации трехпроводным кабелем длиной до 300 м.

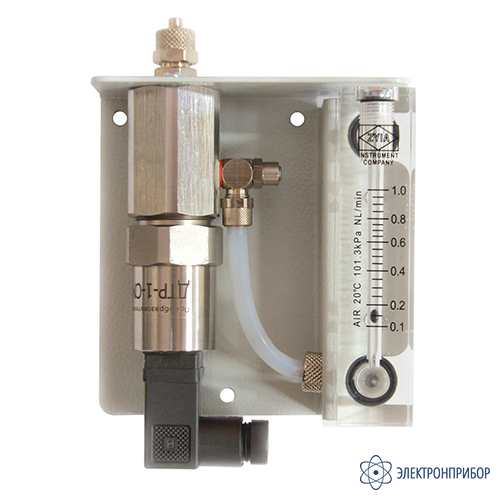

Преобразователи точки росы/инея могут комплектоваться пробоотборными устройствами ПДВ.
В блоке индикации предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы/инея и массовой концентрации влаги к нормальному и стандартному (изб. 7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДТР-1-СМ в составе ПДВ-8) или устанавливаются "вручную".

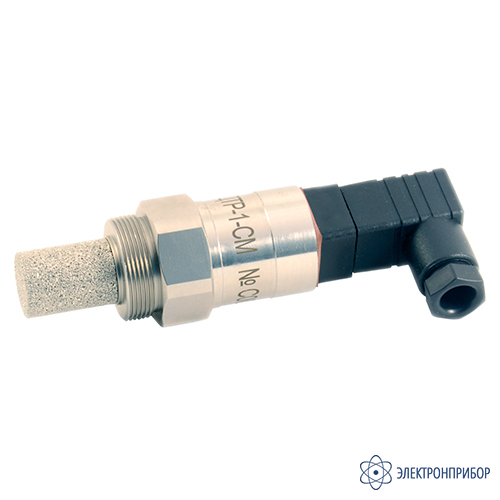

Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений точки инея (ниже -10°С точки инея) в преобразователе ДТР-1-СМ применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
Широкий диапазон измерения точки росы/инея газа - от -60 до +20°С. Погрешность измерения температуры точки росы/инея не более 2 °С.
Измерительный преобразователь ДТР-1-СМ имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
Блок индикации имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.
При заказе термогигрометра оговаривается наличие и тип выходов блока индикации (токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), количество преобразователей точки росы/инея ДТР-1-СМ или ДВ2ТСМ, длина кабеля между преобразователями и блоком индикации, тип пробоотборного устройства ПДВ для преобразователей (при необходимости).
Обозначение преобразователя точки росы/инея с блоком индикации ИВА-6Б2 при заказе:
ИВА-6Б2 -Х с преобразователем ДТР-1-СМ с кабелем -Х м с пробоотборным устройством -Х
1 2 31. Тип выходного сигнала:
Т5 - два токовых выхода 0-5 мА;
Т20 - два токовых выхода 4-20 мА;
RS232 - цифровой выход RS232;
RS485 - цифровой выход RS485.
2. Длина кабеля между измерительным преобразователем и блоком индикации, м. Стандартная длина - 4 м. Максимальная длина - 300 м.
3. Тип пробоотборного устройства для преобразователя ДТР-1-СМ.Пример обозначения термогигрометра при заказе:
Преобразователь ДТР-1-СМ ИВА-6Б2-T20 с кабелем 20 м, пробоотборным устройством ПДВ-4 и блоком индикации ИВА-6Б2-Т20 - преобразователь точки росы/инея ДТР-1-СМ с соединительным кабелем длиной 20 м, пробоотборным устройством ПДВ-4 и блоком индикации ИВА-6Б2 с двумя токовыми выходами 4-20 м.
-
-
Технические характеристики конструктивного исполнения стационарного термогигрометра в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДТР-1СМ) ИВА-6Б2/ДТР-1-СМ:
Параметр Значение Диапазон измерений температуры точки росы (инея)*, °С
- при температуре анализируемого газа (Тг) 20 °C и ниже
- при температуре анализируемого газа выше 20 °C
от -60 до Тг
от -60 до +20Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея**, °С ±2 Пределы допускаемой абсолютной погрешности измерений избыточного давления, кгс/см2, не более ±0,1 Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более 5 Напряжение питания постоянного тока, В от 9 до 15 Габаритные размеры ДТР (ширина×высота×глубина), мм, не более 30×30×120 Масса ДТР, кг, не более 0,5 Потребляемый ток без электрической нагрузки на выходе, мА, не более 5 в обычном режиме;
70 в режиме автокалибровки или защиты от воздействия повышенной влажностиСредняя наработка на отказ То в нормальных условиях, ч, не менее 10 000 Средний срок службы Тс, лет, не менее 5 Температура окружающей среды и анализируемого газа, °С от -40 до 60*** Относительная влажность окружающей среды, % от 0 до 98 Рабочее давление анализируемого газа, кгс/см2, не более 300 Примечание:
* - поддиапазоны измерения температуры точки росы (инея): от -100 °С до -80 °С, от -80 °С до -60 °С, от -60 °С до -20 °С, от -20 °С до 0 °С, от 0 °С до верхнего предела измерений;
** - в диапазоне измерений температуры точки росы/инея ниже 0 °С преобразователи измеряют температуру точки инея, в диапазоне измерений выше 0 °С – температуру точки росы;
*** - автокалибровка работает в диапазоне температур от -20 °С до 40 °С. -
Комплект поставки ИВА-6Б2/ДТР-1-СМ
№ Наименование Количество 1 Блок индикации ИВА-6Б2 1 2 Измерительный преобразователь точки росы/инея ДТР-1-СМ 1 3 Соединительный кабель, длина 4 м 1 4 Руководство по эксплуатации 1 5 Упаковка 1 -
Дополнительная комплектация ИВА-6Б2/ДТР-1-СМ
-

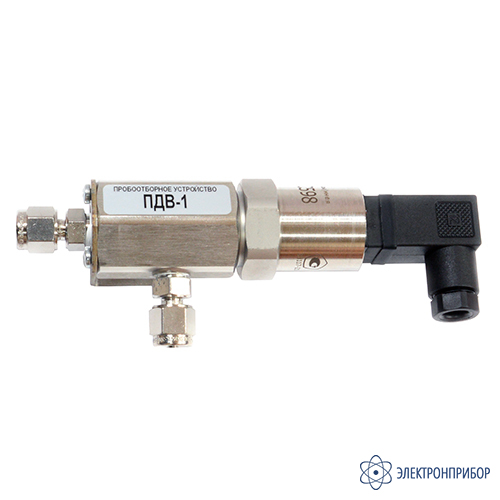

ПДВ-4, пробоотборное устройство
Цена по запросу
Выбрать исполнение Добавить к сравнению3 варианта исполнения -
ПДВ-3, пробоотборное устройство
Цена по запросу
Выбрать исполнение Добавить к сравнению3 варианта исполнения -

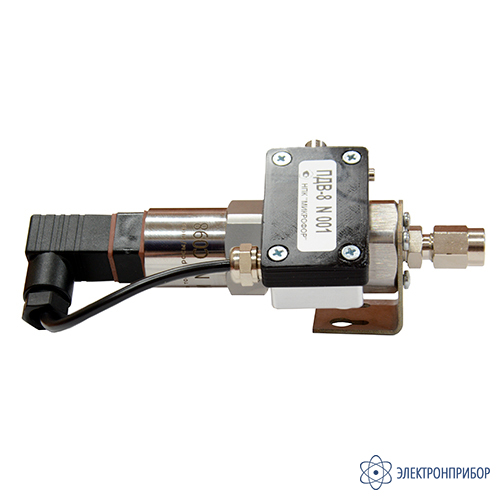

ПДВ-8С, пробоотборное устройство
Цена по запросу
Выбрать исполнение Добавить к сравнению3 варианта исполнения
-
