MPI 508, MPI508

Многофункциональные измерители параметров электробезопасности

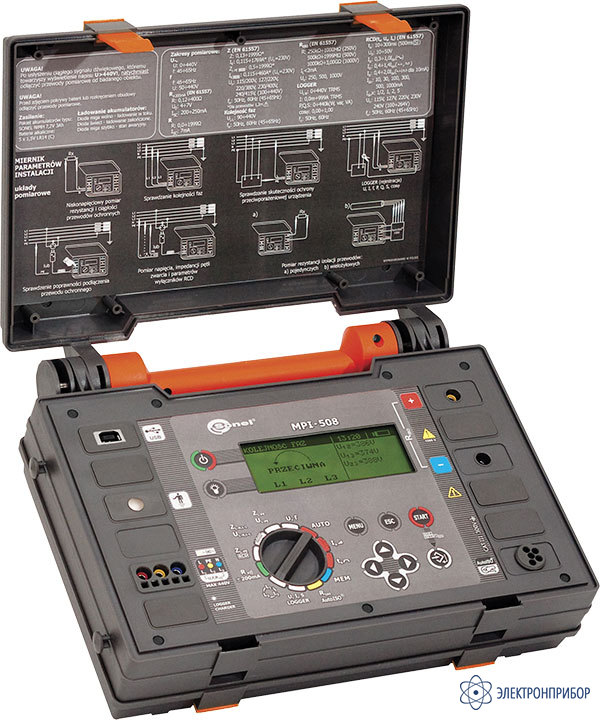

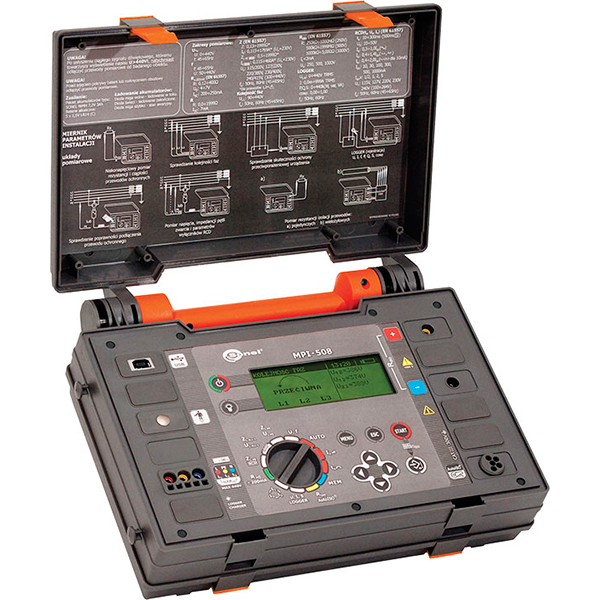

MPI-508 — измеритель параметров электробезопасности электроустановок

Код товара: 25850

  • Назначение и область применения измерителя MPI-508:

    Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

    Основные характеристики измерителя MPI-508:

    Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:

    • Действующего значения фазного и междуфазного напряжения переменного тока;
    • Частоты переменного тока
    • Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
    • Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
    • Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
    • Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
    • Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
    • Времени отключения сети при срабатывании УЗО;
    • Сопротивления защитного заземления;
    • Напряжения прикосновения относительно номинального дифференциального тока;
    • Напряжения переменного тока помех;
    • Сопротивления защитных проводников;
    • Электрического сопротивления малым током;
    • Сопротивления электроизоляции.

    Для вычисления:

    • Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
    • Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

    Для контроля:

    • Целостности (наличия) нулевого и защитного проводников (до начала измерений).

    Для проверки:

    • Последовательности чередования фаз и перекоса фаз по напряжению.

    Для запоминания и передачи в компьютер:

    • Данных измерений и вычислений.

  • Технические характеристики измерителя MPI-508:

    Функции Диапазон Разрешение Основная погрешность
    измерение напряжения 0...440 В 1 В ±(2 % U + 2 е. м. р.)
    измерение напряжения (для функции LOGGER) 0…440 В 1 В ±(2 % U + 2 е. м. р.)
    измерение частоты 45…65 Гц 0,1 Гц ±(0,1 % f + 1 е. м. р.)
    измерение тока клещами С2 0…999 А 0,1 А ±(5 % I + 3 е. м. р.)
    измерение мощности (активной, реактивной, полной), а также cosf (для функции LOGGER) 0…440 к (Вт, ВА, вар) 0,01 (Вт, ВА, вар) ±(7 % S + 10 е. м. р.)
    измерение сопротивления заземлителя 0…1999 Ом 0,01 Ом ±(5 % RE + 5 е. м. р.)
    Измерение параметров петли короткого замыкания
    полного сопротивления 0…1999 Ом 0,01 Ом ±(5 % ZS + 5 е. м. р.)
    активного и реактивного сопротивления 0…199,9 Ом 0,01 Ом ±(5 % ZS + 5 е. м. р.)
    расчет ожидаемого тока короткого замыкания 0,001...40 кА от 0,001 А -ΔI-; +ΔI
    Измерение параметров петли короткого замыкания без отключения УЗО
    полного сопротивления 0…1999 Ом 0,01 Ом ±(6 % ZS + 10 е. м. р.)
    активного и реактивного сопротивления 0…199,9 Ом 0,01 Ом ±(6 % ZS + 10 е. м. р.)
    расчет ожидаемого тока короткого замыкания 0,001...40 кА от 0,001 А -ΔI-; +ΔI
    Измерение параметров УЗО
    для синусоидального дифференциального тока 3,3…1000 мА 0,1 мА ±5 % IΔn
    для дифференциального пульсирующего тока 4…1400 мА 0,1 мА ±10 % IΔn
    для постоянного дифференциального тока 4…600 мА 0,1 мА ±10 % IΔn
    время отключения УЗО 0...300 мс 1 мс ±(2 % tА + 2 е.м.р.)
    сопротивление защитного заземления 0,01...5 кОм 1 Ом ±(5 % RE + 5 е. м. р.)
    напряжение прикосновения 0...50 В 0,1 В ±(10 % U + 5 е. м. р.)
    Измерение целостности цепи и сопротивления низким напряжением
    защитных и компенсационных соединений током >200 мА 0...400 Ом 0,01 Ом ±(2 % R + 3 е. м. р.)
    защитных и компенсационных соединений малым током 0...2000 Ом 0,1 Ом ±(3 % R + 3 е. м. р.)
    Измерение сопротивления изоляции
    для номинального напряжения 250 В 0...1000 МОм от 1 кОм ±(3 % RISO + 8 е. м. р.)
    для номинального напряжения 500 В 0...2000 МОм от 1 кОм ±(3 % RISO + 8 е. м. р.)
    для номинального напряжения 1000 В 0...3 ГОм от 1 кОм ±(3 % RISO + 8 е. м. р.)
    • Напряжения измерения: 250 В, 500 В и 1000 В;
    • Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
    • Обнаружение опасного напряжения перед замером;
    • Разрядка измеряемого объекта;
    • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
    • Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..440 В.

    Последовательность фаз

    • Указания последовательности фаз: соответствующая, несоответствующая;
    • Диапазон напряжений сети UL-L: 90…440 В (45…65 Гц);
    • Отображение величины межфазных напряжений.

    Регистратор напряжения и переменного тока

    • Регистрация напряжения UL-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
    • Диапазон регистрации частоты: 45…65 Гц;
    • Регистрация тока (параметры как для измерения тока);
    • Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
    • Выбор интервала между пробами: 1…99 с (с шагом 1сек);
    • Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
    • Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.

    Дополнительные технические характеристики измерителя MPI-508:

    Параметр Значения
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Питание измерителя пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
    Температура хранения -20…+60 °C
    Температура рабочая 0…+40 °C
    Время до самовыключения 120 секунд
    Количество измерений Z, RE или RCD (для щелочных элементов питания) >3000 (2 измерения / минуту)
    Количество измерений RISO или RCONT (для щелочных элементов питания) >2000
    Дисплей графический 192×64 точек
    Память результатов измерения 990 ячеек, 10000 записей
    Интерфейс USB
    Габаритные размеры, мм 295х95х222
    Масса, кг 2,2

  • Комплект поставки MPI-508

    № Наименование Описание Фото Количество Индекс
    1. Измеритель параметров электробезопасности электроустановок MPI-508 Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий. 1 WMRUMPI508

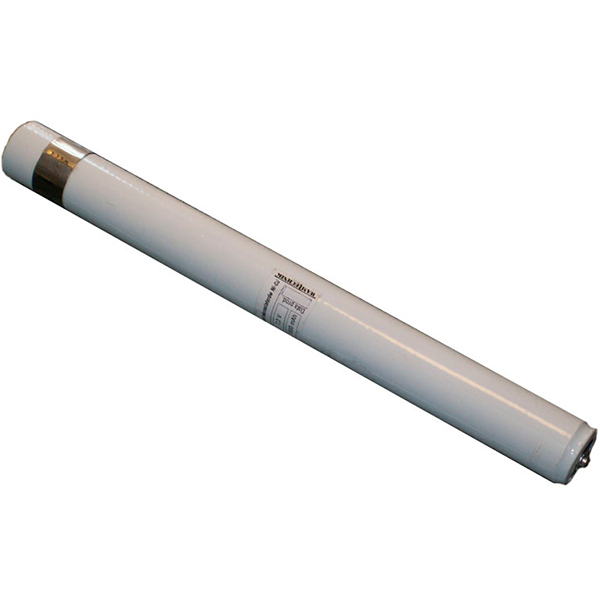

    2. Аккумуляторная батарея NiMH SONEL-05 7,2V Предназначен для питания приборов типа MIC-5000, MRU-101, MPI-511. 1 WAAKU05
    3. Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам. 1 WAADAWS01
    4. Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    5. Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02

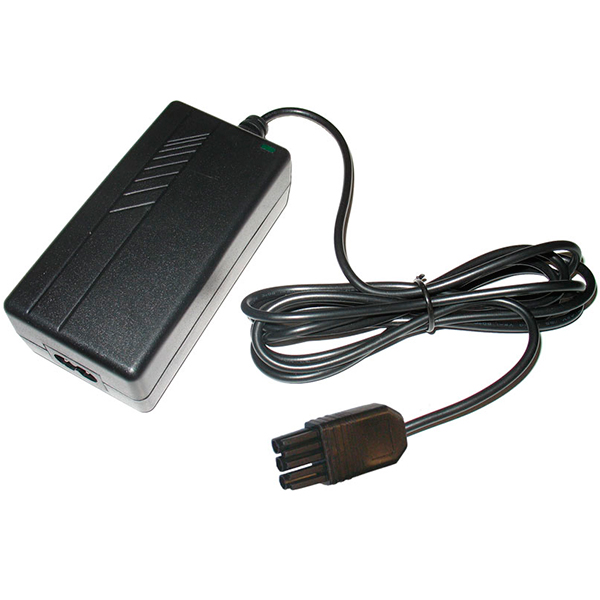

    6. Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012 Зарядное устройство для аккумуляторов MPI-5XX 1 WAZASJZ3
    7. Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
    8. Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
    9. Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    10. Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    11. Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230

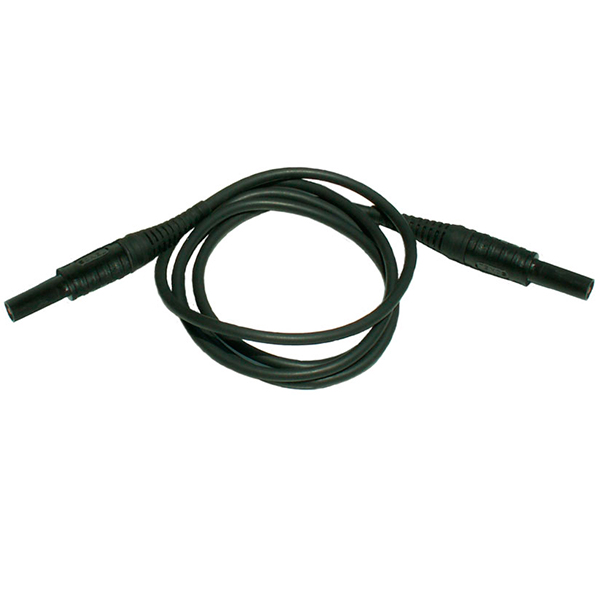

    12. Провод измерительный 1,2 м с разъёмами «банан» чёрный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BLBB
    13. Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB
    14. Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    15. Ремни "Свободные руки" Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZE1
    16. Футляр L2 Предназначен транспортировки прибора. 1 WAFUTL2
