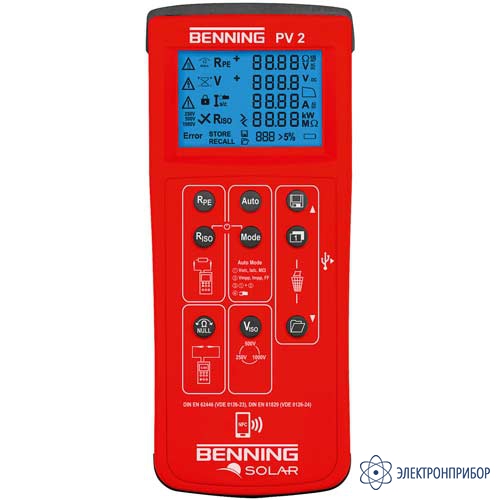

Benning PV 2 — тестер фотоэлектрических систем и графопостроитель

Код товара: 54301
  • Тестер фотоэлектрических систем и графопостроитель Benning PV 2 Тестер фотоэлектрических систем и графопостроитель Benning PV 2 Тестер фотоэлектрических систем и графопостроитель Benning PV 2

    Назначение тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    Тестер установок Benning PV 2 производит испытания в соответствии со стандартами DIN EN 62446 и DIN EN 61829 для документирования эксплуатационных характеристик, а также змерение кривой ток-напряжение (I-V) и кривой мощности (P-V). Индикация значений Umpp, Impp и фактора заполнения (FF).

    Особенности применения тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    Перед вводом в эксплуатацию и для периодических проверок фотоэлектрическая система должна быть проверена и задокументирована в отношении ее абсолютно безопасного технического состояния в соответствии с DIN EN 62446 (VDE 0126-23). Кроме того, электрические измерения также полезны после работ по очистке и техническому обслуживанию, чтобы продолжать обеспечивать оптимальное функционирование фотоэлектрической системы с низкими потерями.

    Испытание включает в себя проверку непрерывности заземления, измерение напряжения холостого хода и тока короткого замыкания, а также измерение сопротивления изоляции между активными проводниками (+/-) и землей. Benning PV 2 снабжен контактно-защищенными измерительными проводами PV для прямого подключения ко всем фотоэлектрическим модулям / цепям с помощью стандартных фотоэлектрических разъемов. Процедура автоматического тестирования выдает предупреждение в случае неправильной полярности постоянного тока и автоматически выполняет все необходимые шаги для безопасного измерения.

    Измерение вольт-амперной характеристики на месте в соответствии с DIN EN 62446 (VDE 0126-23) является практичным методом оценки производительности фотоэлектрических систем. Измеренные характеристики IV преобразуются в стандартные условия испытаний (STC) с использованием инструментов оценки, таких как программное обеспечение для ПК Benning SOLAR Manager и приложение Android Benning PV Link, и могут сравниваться с данными номинального модуля PV производителя от производителя через интегрированную базу данных модулей PV. Отклонения и снижение производительности четко определены и могут быть соответствующим образом задокументированы. Кроме того, форма характеристики IV предоставляет полезную информацию о состоянии фотоэлектрической системы и указывает на возможные ошибки.

    Benning PV 2 позволяет безопасно, надежно, легко и быстро провести весь тест. Benning PV 2 рекомендуется для ежедневного использования специалистами по обслуживанию, очистке и техобслуживанию, а также для специалистов по установке солнечных панелей и авторизованных экспертов по фотоэлектрической технике.

    Особенности тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    • четкое и однозначное отображение всех результатов измерений;
    • безопасное измерительное соединение, даже если фотоэлектрическая система выдает энергию;
    • автоматические процедуры тестирования для измерения кривой с или без RISO тестирования;
    • индикация Uo/c, Umpp, Is/c, Impp, коэффициента заполнения (FF) и RISO с индикацией «PASS / FAIL»;
    • измерение изоляции при испытательном напряжении 250 В, 500 В и 1000 В;
    • отдельное измерение сопротивления изоляции с помощью измерительных проводов 4 мм для испытаний фотоэлектрических кабелей;
    • процедура автоматического тестирования (напряжение холостого хода 1000 В постоянного тока, ток короткого замыкания 15 А постоянного тока, сопротивление изоляции);
    • автоматическое отображение полярности напряжения с аудио / визуальным предупреждением об обратной полярности;
    • нулевой баланс измерительных проводов;
    • память измеренных значений для 999 показаний дисплея (строки PV);
    • интерфейс USB и загрузка программного обеспечения Регистратор данных Benning SOLAR для загрузки измеренных значений в формате CSV;
    • оснащен встроенными часами реального времени, которые автоматически добавляют отметку даты / времени к каждому процессу хранения или месту хранения;
    • радиосвязь с дополнительным прибором для измерения инсоляции и температуры Benning SUN 2;
    • скачать программное обеспечение для подготовки тестовых сертификатов в MS Excel;
    • результат измерения ISO с информацией «прошел / не прошел»;
    • прямое подключение ко всем стандартным фотоэлектрическим модулям с разъемами MC4 или Sunclix;
    • простое управление для автономного и мобильного тестирования;
    • ЖК-дисплей с фоновой подсветкой;
    • автоматическое отключение (индивидуально настраивается от 1 до 10 минут);
    • тесты могут относиться к фотоэлектрическим модулям, фотоэлектрическим цепочкам или всей фотоэлектрической системе;
    • дополнительное программное обеспечение для ПК Benning SOLAR Manager для создания протоколов испытаний и документирования характеристик;
    • бесплатное приложение Benning PV Link (требуется устройство Android с NFC).

    Измерительные функции тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    • измерение сопротивления проводника защитного заземления при испытательном токе 200 мА;
    • измерение напряжения холостого хода (Uo/c) солнечных модулей или фотоэлектрических цепей до 1000 В постоянного тока;
    • измерение тока короткого замыкания (Is/c) по внутренней цепи до 15 A DC без какой-либо опасности для пользователя;
    • измерение сопротивления изоляции между короткими проводниками постоянного тока (+/-) и заземлением с регулируемым испытательным напряжением (250 В, 500 В, 1000 В);
    • отдельное двухполюсное измерение сопротивления изоляции с помощью измерительной линии 4 мм до 300 МОм;
    • измерение вольт-амперной характеристики (IV) и силовой характеристики (PV);
    • индикация напряжения (Umpp), тока (Impp) в точке максимальной мощности (mpp) и коэффициента заполнения (FF);
    • проверка работоспособности путем измерения тока до 40 A AC / DC (с помощью адаптера токовых клещей Benning CC 3);
    • Benning PV 2 может принимать измеренные значения (инсоляция, фотоэлектрический модуль / температура окружающей среды и отметка даты / времени) прибора для измерения инсоляции и температуры Benning SUN 2 по радиосвязи.

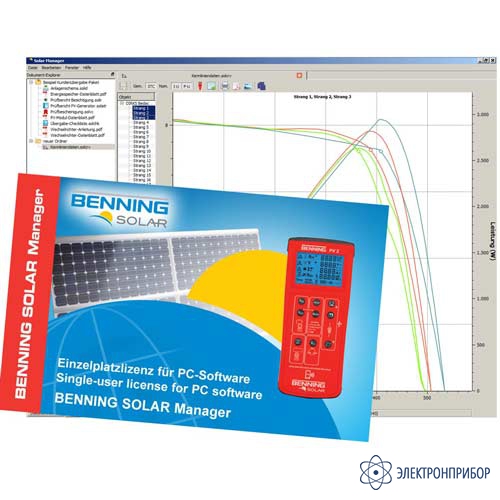

    Benning SOLAR Manager (дополнительное программное обеспечение для ПК):

    Программное обеспечение для ПК Benning SOLAR Manager, используемое с Benning PV 2, позволяет создавать протоколы испытаний и документацию в соответствии со стандартами DIN EN 62446 (VDE 0126-23) и DIN EN 61829 (VDE 0126-24). Измеренные характеристики IV и характеристики мощности Benning PV 2 могут быть преобразованы в стандартные условия испытаний (STC) и могут быть сопоставлены с номинальными спецификациями производителя через интегрированную базу данных модуля PV (050423).

    Регистратор данных Benning SOLAR:

    • загрузка измеренных значений из BENNING PV 2 в формате CSV;
    • возможна дальнейшая обработка измеренных значений в MS Excel;
    • доступно бесплатно в комплекте поставки (CD-ROM) и в виде загрузки.

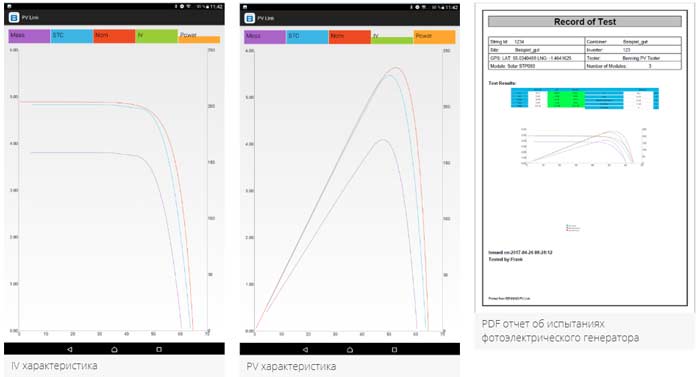

    Приложение Benning PV Link:

    • требуются устройства Android с интерфейсом NFC;
    • представление измеренной IV (вольт-амперной) характеристики и PV (вольт-амперной) характеристики в виде кривой;
    • преобразование в стандартные условия испытаний (STC) и сравнение с номинальной характеристикой, указанной производителем фотоэлектрического модуля через интегрированную базу данных фотоэлектрических модулей;
    • документирование рабочих характеристик фотоэлектрического генератора с указанием Pmpp, Uo/c, Umpp, Is/c, Impp, коэффициента заполнения, температуры и инсоляции;
    • функция фото для документирования дефектов материала и идентификации точки измерения;
    • данные кривой могут быть сохранены для каждого проекта и могут быть экспортированы в виде отчета о тестировании в формате PDF по электронной почте;
    • бесплатно доступно для Benning PV 2 в Android Playstore.



  • Технические характеристики тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    Параметр Значение
    Дисплей графический дисплей (с подсветкой)
    Сопротивление защитного проводника 0,05 Ом - 199 Ом
    Нпряжение холостого хода с полярностью (Uo/c) 5 В - 1000 В DC
    Ток короткого замыкания (Is/c) 0,5 А-15 A DC
    Сопротивление изоляции (Riso) 0,05 МОм -199 МОм (250/500/1000 В)
    Сопротивление изоляции (2-контактный) 0,05 МОм - 300 МОм
    Автоматический режим измерения AUTO 1 +/-, Uo/s, Is/c, Riso
    Автомат, режим измерения AUTO 2 параметры (I-B, P-B)
    Автомат, режим измерения AUTO 3 измерение 1 + 2
    DC/AC ток 0,2 A - 40 A DC/AC (с помощью Benning CC 3)
    Инсоляция 100 Вт/м2 - 1250 Вт/м2 (прибором Benning SUN 2)
    ФЭ модуль/наружная температура -30 °C - +125 °C (прибором Benning SUN 2)
    Напряжение (2-контактный) 30 В - 440 В AC/DC
    Память измеренных значений 999
    Интерфейсы USB/для радиосигнала/NFC
    Размеры 270 x 115 x 55 мм
    Вес 2.6 кг

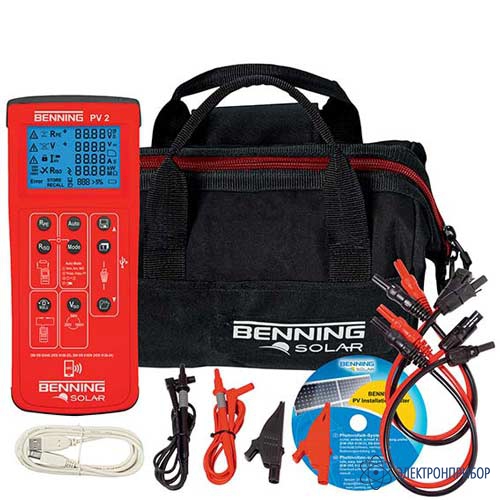

  • Комплект поставки Benning PV 2

    № Наименование Количество
    1 Тестер фотоэлектрических систем и графопостроитель Benning PV 2 1
    2 Сумка для переноски 1
    3 Комплект измерительных проводов с разьемами MC4/sunclix 1
    4 Комплект зажимов типа крокодил 1
    5 USB-кабель 1
    6 Компакт-диск с программным обеспечением для загрузки 1
    7 Компакт-диск с демоверсией компьютерного ПО BENNING SOLAR Manager 1
    8 Комплект аккумуляторов 1
