KEW 6516BT, KEW6516BT, KEW 6516 BT, KEW 6516-BT,
Многофункциональные измерители параметров электробезопасности

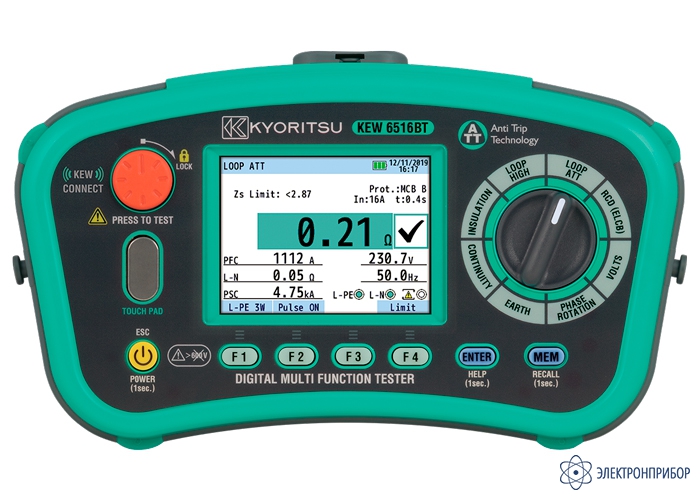

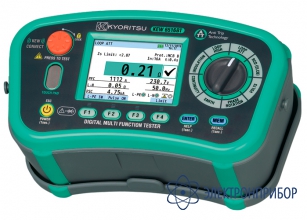

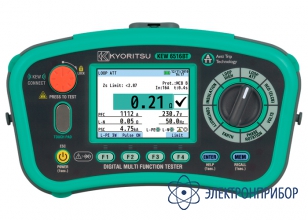

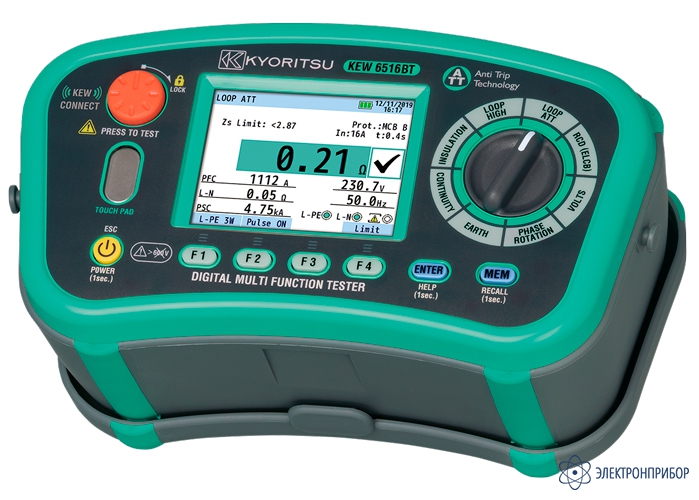

KEW 6516BT — многофункциональный измеритель
Код товара: 64107-
-
Гарантия
24 месяца
-
Производитель
Назначение многофункционального измерителя KEW 6516BT:
KEW 6516BT - это многофункциональный измеритель предназначен для тестирования электробезопасности электроустановок с 12 функциями в одном приборе.
Особенности многофункционального измерителя KEW 6516BT:
- Большое разнообразие функций к услугам профессиональных электриков!
- Дисплей - Цветной ЖК-дисплей с точечной матрицей 3,5 дюйма;
- Технология противосрабатывания - Технология противосрабатывания (при замере по 2 и 3 проводам) для проверки "фаза-защитный проводник контура" (LOOP L-PE) УЗО всех типов. При замере только по 2 проводам прибор очень удобен в случае отсутствия нейтрали (например, при тестировании линий 3-фазного двигателя);
- Контур - Широкий диапазон тестируемого тока при сопротивлении 2 Ом с разрешением 0,001 Ом. Функция "Предел Zs" (Zs Limit) позволяет сравнивать значения, установленные стандартом на электроустановки, с результатами измерения;
- УЗО - УЗО типа AC (Переменный ток), A ((Пульсирующий постоянный ток), F, B (общего назначения и селективное) и УЗО переменного тока (AC). 1-фазные, 3-фазные и 3-фазные с нейтралью УЗО. Однократная (Single) и автоматическая (Auto) проверка, проверка линейного изменения (Ramp) и контактного напряжения (Contact);
- Земля - Проверка сопротивления по 2 и 3 проводам со всеми аксессуарами из комплекта;
- Изоляция - Проверка сопротивления напряжением 100, 250, 500 и 1000 В в автоматическом режиме. Индекс поляризации (PI) и абсорбция DAR;
- Электропроводность - Проверка электропроводности при токе 200 мА или 15 мА с активируемым звуковым сигналом для быстрого принятия решения;
- Чередование фаз - Проверка 3-фазных линий с четкой индикацией последовательности на дисплее;
- Напряжение - Измерение истинного СКЗ напряжения в диапазоне 2-6 В и напряжения промышленной частоты до 500 В;
- ПОМОЩЬ - На дисплее отображается, как подключать прибор в соответствии с выбранной функцией;
- SPD - Проверка ограничителей импульсных напряжений (SPD), где используется варистор;
- PAT – Функция портативного тестера электроприборов (PAT) для проверки изоляции и электропроводности;
- Bluetooth - Связь посредством «KEW CONNECT» (только 6516BT);
- Безопасность - МЭК 61010-1 CAT IV 300V, CAT III 600V. МЭК 61557-1,2,3,4,5,6,7,10.
-
-
Технические характеристики многофункционального измерителя KEW 6516BT:
Параметр Значение Измерение сопротивления изоляции SPD (варистор) Испытательное напряжение 100 В 250 В 500 В 1000 В Макс. 1000 В Диапазоны измерения 2.000 / 20.00 / 200.0 МОм
(автоматический выбор диапазона)20,00 / 200,0 / 1000 МОм
(автоматический выбор диапазона)20,00 / 200,0 / 2000 МОм
(автоматическ ий выбор диапазона)0-1000 В
(увеличивается на 1 В)Точность ± 2% изм.знач. ± 6 ед.мл.р.
(2.000 / 20,00 МОм)
± 5% изм.знач. ± 6 ед.мл.р.
(200,0 МОм)± 2% изм.знач.± 6 ед.мл.р.
(20,00 / 200,0 МОм)
± 5% изм.знач. ± 6 ед.мл.р.
(1000 МОм)± 2% изм.знач.± 6 ед. мл.р.
(20,00 / 200,0 МОм)
± 5% изм.знач. ± 6 ед. мл.р.
(2000 МОм)± 5% изм.знач. ± 5 ед.мл.р. Номинальный ток 1,0-1,2 мА при 0,1 МОм 1,0-1,2 мА при 0,25 МОм 1,0-1,2 мА при 0,5 МОм 1,0-1,2 мА при 1 МОм - Ток короткого замыкания 1,5 мА макс. - Измерение сопротивления петли Функция Измерение сопротивления петли (технология ATT, без срабатывания УЗО) Традиционное измерение сопротивления петли L-PE / LN
(3 провода)L-PE
(2 провода )L-PE
разрешение (0,01 Ом)L-PE
разрешение (0,001 Ом)
Высокий испытательны й ток (25A)LN / LL Номинальное напряжение 100-260 В
(50/60 Гц)48-260 В
(50/60 Гц)48-260 В
(50/60 Гц)100-260 В
(50/60 Гц)48-500 В
(50/60 Гц)Диапазон импеданса 20,00 / 200,0 / 2000 Ом
(автоматический выбор диапазона)20,00 / 200,0 /2000 Ом
(автоматический выбор диапазона)2.000 Ом 20,00 Ом Точность ± 3% изм.знач. ± 6 ед.мл.р. ± 3% изм.зна ч. ± 10 ед.мл.р. ± 3% изм.знач. ± 4 ед.мл.р. ± 3% изм.знач. ± 25 мОм ± 3% изм.знач. ± 4 ед.мл.р. Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом:
Величина / продолжительность при 230ВLN: 6A / 60 мс
N-PE: 10 мАL-PE: 15 мА
20 Ом: 6 А / 20 мс
200 Ом: 0,5 А / 20 мс
2000 Ом:15 мА / 500 мс25 А / 20 мс
6A / 20 мс
Измерение ожидаемого тока повреждения PFC / предполагаемого тока короткого замыкания PSC Диапазон 2000А / 20кА
(LN (PSC) / L-PE (PFC))2000А / 20кА
(PFC)2000А / 20кА
(PFC)2000А / 50кА
(PFC)2000А / 20кА
(PSC)Точность Точность PSC / PFC определяется характеристиками измеренного импеданса контура и характеристиками измеренного напряжения Измерение параметров УЗО Номинальное напряжение 100-260 В (50/60 Гц) Функция x1/2, x1, x5, Ramp (порог срабатывания), авто, Uc 6/10/30/100/300/500/1000 мА / переменное значение Тип УЗО AC (G / S) А (G / S) F (G / S) B (G / S) EV Настройки тока отключения х1/2, х1, Uc 10/30/100/3 00/500/1000m A (G)
10/30/100/ 300/500 (S)10/30/100/300/500 мА 10/30/100/300/500 мА 10/30/100/300 мA 6 мА (только x1) x5 10/30/100 мA 10/30/10 0 мА 10/30/100 мА 10/30 мА - Ramp 10/30/100/300/500 мA 10/30/100/300/500 мА 10/30/100/300/500 мА 10/30/100/300 мA 6 мА Точность Ток срабатывания х1/2 -8% - -2% -0,1 -0,1 -0,1 - x1 -0,06 0% - + 10% 0% - + 10% 0% - + 10% 0% - + 10% x5 -0,06 0% - + 10% 0% - + 10% 0% - + 10% - Ramp -0,08 -0,2 -0,2 -0,2 -0,2 Время срабатывания х1/2 2000 мс (G / S): ± 1% изм.знач. ± 2 мс - x1 550 мс (G): ± 1% изм.знач. ± 2 мс, 1000 мс (S): ± 1% изм.знач. ± 2 мс 10,5 с: ± 1% ± мс x5 410 мс (G / S): ± 1% изм.знач. ± 2 мс - Проверка непрерывности цепи Диапазон 20,00 / 200,0 / 2000 Ом (автоматический выбор диапазона) Напряжение разомкнутой цепи 7-14V Измерение тока 200 мА > 200 мА или больше (2 Ом или меньше) 15 мА 15 мА ± 3 мА (короткое замыкание) Точность ± 2% изм.знач. ± 8 ед.мл.р. Измерение напряжения Диапазон 300,0 / 600 В (автоматический выбор диапазона) Диапазоны измерения Напряжение 2-600 В Частота 45-65 Гц Точность Напряжение ± 2% изм.знач. ± 4 ед. мл.р. Частота ± 0,5% изм.знач. ± 2 ед. мл.р. Чередование фаз Номинальное напряжение 48-600 В (50/60 Гц) Примечание Правильная последовательность фаз: отображается «1.2.3»;
Обратная последовательность фаз: отображается «3.2.1»Измерение заземления Диапазон 20,00 / 200,0 / 2000 Ом (автоматический выбор диапазона) Точность ± 2% показания ± 0,08 Ом (20,00 Ом) ± 2% показания ± 3 дБ (200,0 / 2000 Ом) Применимые стандарты IEC 61010-1 CAT IV 300 В, CAT III 600 В Степень загрязнения 2;
IEC 61010-2-034;
IEC 61557-1,2,3,4,5,6,7,10;
IEC 60529 (IP40);
IEC 61326 (EMC)Источник питания LR6 (AA) (1,5 В) × 8 Коммуникационный интерфейс USB, Bluetooth®5.0, Android ™ 5.0 или более, iOS 10.0 или более Размеры 136 (Д) × 235 (Ш) × 114 (Г) мм Вес приблизительно 1350 г (включая батареи) -
Комплект поставки KEW 6516BT
№ Наименование Количество 1 Многофункциональный измеритель KEW 6516BT 1 2 Основной измерительный провод 1 3 Измерительные провода с переключателем дистанционного управления 7281 1 4 Измерительный провод распределительного щита 7246 1 5 Измерительные провода сопротивления заземления 7228A 1 6 Вспомогательные стержни заземления (2 стержня / 1 комплект) 8041 1 7 Мягкий футляр 9084 1 8 Сумка 9142 1 9 Плечевой ремень9151 1 10 Плечевой ремень 9199 1 11 Элементы питания LR6 (AA) 8 12 Руководство по эксплуатации 1 Дополнительная комплектация KEW 6516BT
(Поставляется за отдельную плату)
№ Наименование 1 USB-адаптер и программное обеспечение "KEW Report" 212-USB 2 Адаптер для измерительного терминала 8259 3 Набор кабелей для точных измерений 7272 4 Удлинитель 8017A -
Файлы для KEW 6516BT
Файлы для KEW 6516BT
