АКИП-8407 1, АКИП-84071, АКИП-8407-1

Многофункциональные измерители параметров электробезопасности

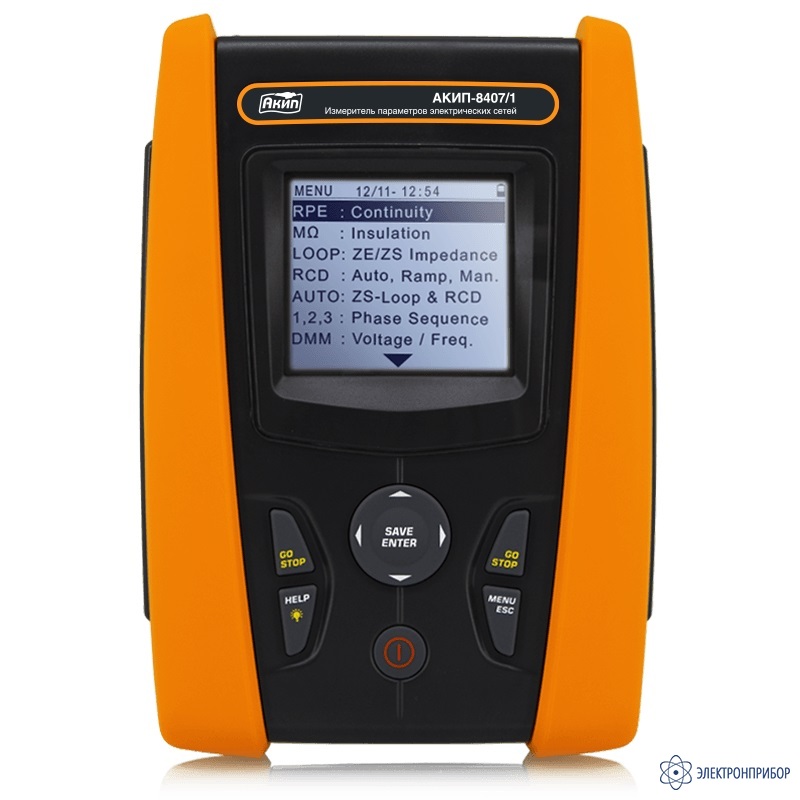

АКИП-8407/1 — измеритель параметров электрических сетей

Код товара: 66777
  • 2-3 дня

    Особенности измерителя параметров электрических сетей АКИП-8407/1:

    • Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем;
    • Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА);
    • Измерение диэлектрической абсорбции и поляризационного индекса;
    • Измерение параметров УЗО (АС, А - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения;
    • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В);
    •  Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции);
    • Определение правильности подключения и последовательности чередования фаз (индикация);
    • Измерение токов утечки (с внешним т/преобразователем -опция);
    • Внутренняя память (999 тестов);
    •  ЖК-дисплей, батарейное питание, автовыключение, справочное меню;
    • Оптический USB интерфейс (опционально: ПО для анализа + кабель);
    • Исполнение с двойной изоляцией корпуса (класс 2).

  • Функции и режимы тестирования измерителя параметров электрических сетей АКИП-8407/1:

    Функции и режимы тестирования АКИП-8407/1 АКИП-8407/2 АКИП-8407/3
    Измеритель параметров электросетей
    Функция «Автоизмерение»/ последов из 3 тестов (AUTO) + + +
    Низкоомные цепи / непрерывность цепи (≥ 200мА, RPE) + + +
    Сопротивление изоляции до 2 ГОм (MΩ) + + +
    Время, ток отключения УЗО, Uконт (RCD) + (А, АС) + (А, АС,В) + (А, АС,В)
    Общее R цепи заземления без откл. УЗО (Ra) + + +
    Полное сопротивление цепи/ петли/ ток КЗ (LOOP) + + +
    Сопротивление цепи/ петли с разрешением 0,1 мОм ( LoZ)* + + +
    Сопротивление защитных проводников током >10А (LoΩ)* Нет + +
    Порядок чередования фаз (1-2-3) + + +
    Измеритель параметров нагрузки (ЭУ)
    Напряжение/ частота/TRMS, V Hz (DMM) + + +
    Падение напряжения (в %) как потери в сетях (ΔV%) + + +
    Дополнительные функции (опционально)*
    Ток/ мощность, гармоники, PF/cosᵩ в 1Ф сетях (PQA) - - +
    Ток утечки (LEAK) - - +
    Тест параметров зарядных станций э/мобилей (EVSE) - - +
    Температура, влажность, освещенность (AUX) - - +
    * - только с использованием внешних преобразователей и соответствующих измерительных аксессуаров (опции)

    Технические характеристики измерителя параметров электрических сетей АКИП-8407/1:

    Параметр Значение
    Максимальное напряжение теста (авто, R+Time, R-Time)* От 4 до 24 В, постоянное (без нагрузки)
    Тестовый ток > 0,2 А, постоянный (сопротивление < 5 Ом)
    Разрешение 1 мА
    Диапазон измерений 0,01…9,99 Ом / 10,0…99,9 Ом / 100…1999 Ом
    Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Тестовое напряжение Uтест (пост.) 50 В /100 В /250 В / 500 В / 1000 В
    Диапазон измерений (МОм) 0,01…1999 (до 4 поддиапазонов в зависимости от Uтеста)
    Максимальное разрешение (МОм) 0,01
    Погрешность измерения От 2 % до 5 % - в зависимости от поддиапазона
    Типы УЗО AC, A (обычные и селективные)
    Диапазон напряжения P-PE, P-N 100…265 В УЗО типа А, АС и В (I∆N = ≤100 мА)
    Диапазон напряжения N-PE ˂10 В
    Начальный ток I∆N 6-10-30-100-300-500-650-1000 мА
    Частота 50/60 Гц ±5%
    Время отключения (мс) и номинал откл .ток (∆ I) См. значения в таблицах №2 и №3 (по тексту ниже)
    Разрешение 1 мс
    Погрешность измерения ± (2 % + 2 ед. счета)
    Тип А, АС 6мА и 10 мА - (0,5-2) х I∆N погрешность -0%, +10% I∆N 30…300 мА - (0,5-2) х I∆N погрешность -0%, +5% I∆N
    Тип А, АС 500…650 мА – (0,5-2) х I∆N погрешность -0%, +5% I∆N
    Разрешение 0,1 х I
    Диапазон измерений 25 В или 50 В
    Разрешение 0,1 В
    Погрешность измерения -0…+ (5,0 % +3 В.)
    Диапазон измерений 0,01 … 19,99 Ом / 20 …199,9 Ом
    Разрешение 0,01 Ом / 0,1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Номинальный ток УЗО 6, 10, 30 и более мА
    Тестовое напряжение 100… 265 В (фаза-нейтраль / фаза -нейтраль) ˂10 В (нейтраль -земля)
    Диапазон измерений 0,05… 9,99 Ом / 10…99,9 Ом / 100…1999 Ом
    Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
    Погрешность ± (5,0 % +30 Ом) на УЗО 6 и 10мА; ± (5,0 % +8 ед.сч.) на УЗО c откл. током ≥ 30 мА
    Номинальный ток УЗО 6, 10, 30 и более мА
    Тестовое напряжение 100… 265 В (фаза-нейтраль / фаза -нейтраль) ˂10 В (нейтраль -земля
    Диапазон измерений 0,05… 9,99 Ом / 10…199,9 Ом
    Разрешение 0,01 Ом / 0,1 Ом
    Погрешность ± (5,0 % +30 Ом) на УЗО 6 и 10мА; ± (5,0 % +8 ед.сч.) на УЗО 30 и больше
    Диапазон 100 В … 265 В
    Индикация «123»/ «213» / «11-»
    Диапазон 1 мА … 1200 А
    Разрешение 1 мА
    Погрешность ± (1,0 % +2 ед.сч.)
    Диапазон измерений 0,…0,9 мА / 1…999 мА
    Разрешение 0,1 мА / 1 мА
    Погрешность ± (5,0 % +1 ед.сч.) / ± (5,0 % +3 ед.сч.)
    Диапазон измерений 15 В …460 В
    Разрешение 0,1 В
    Погрешность ± (3,0 % + 2 ед.сч.)
    Диапазон измерений 47,0 … .63,0 Гц
    Разрешение 0,01 Гц
    Погрешность ± (2 % + 2 ед.сч.)
    Дисплей Монохромный ЖК- экран, 73х65мм (320х240 точек) с подсветкой
    Условия эксплуатации 0 °С … 40 °С; отн. Влажность < 80 %
    Объем памяти 999 тестов
    Напряжение питания 1,5 В х 6 (тип АА) (в комплект не входят)
    Ресурс батарей Не менее 600 тестов
    Исполнение МЭК 61010, МЭК 61326, МЭК 61557, кат. IV ~300 В (ф-з)/ ~415 В (ф-ф), двойная изоляция
    Габаритные размеры, масса 225 х 165 х 75 мм, 1,2 кг

  • Комплект поставки АКИП-8407/1

    № Наименование Количество
    1 Измеритель параметров электрических сетей АКИП-8407/1 1
