Fluke1663, Fluke-1663

Многофункциональные измерители параметров электробезопасности

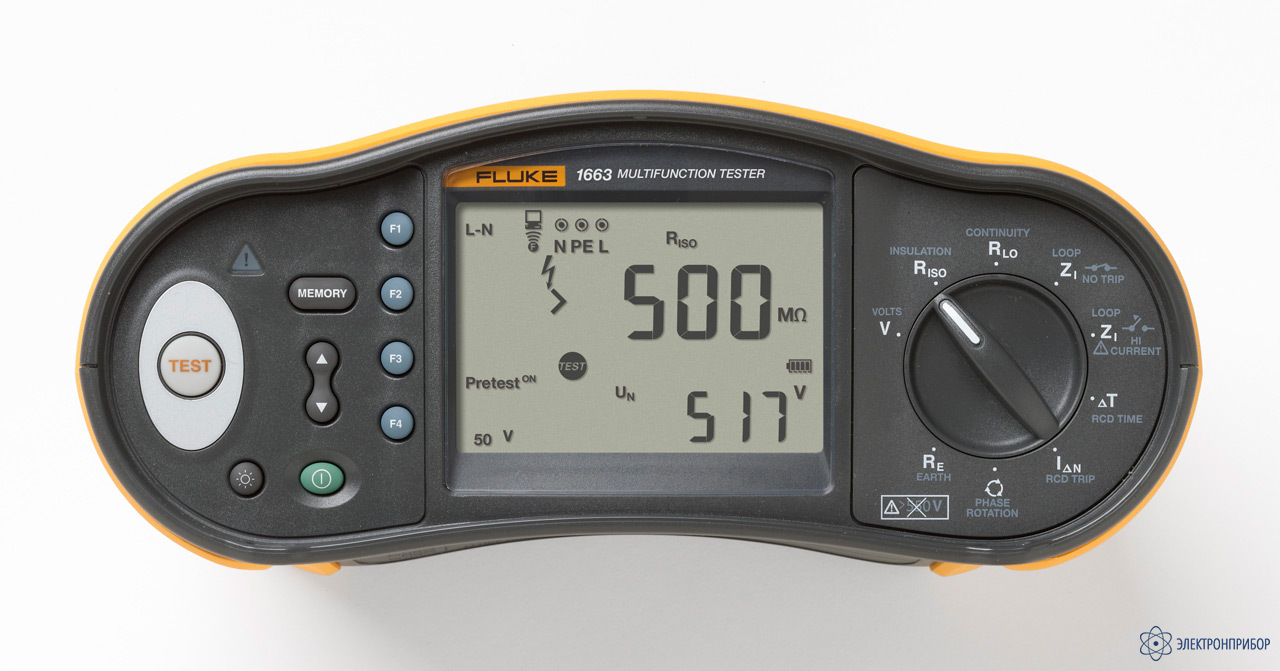

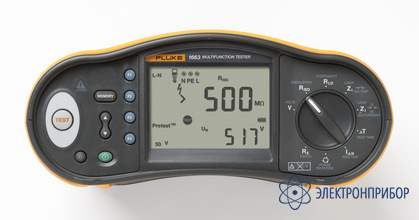

Fluke 1663 — многофункциональный тестер электроустановок

Код товара: 39363
  • 66478-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66478-17 до 26.01.2027

    • Производитель

      Fluke Industrial, США

    • Артикул

      4546980

    Описание многофункционального тестера электроустановок Fluke 1663:

    Многофункциональный тестер электроустановок Fluke 1663 идеально подходит для профессиональных пользователей — полный набор функций и возможность выполнения расширенных измерений сочетаются с простотой использования. Управление прибором интуитивно понятное, с ним легко могут работать специалисты любого уровня подготовки.

    Многофункциональный тестер электроустановок Fluke 1663 предоставляет расширенные возможности благодаря быстрой и эффективной проверке на соответствие всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона.

    Функции измерений многофункционального тестера электроустановок Fluke 1663:

    • Целостность цепи на входах L-N, N-PE;
    • Проверка чувствительных УЗО сглаженного постоянного тока (тип В);
    • Сопротивление заземления;
    • Напряжение и частота;
    • Проверка полярности проводки, обнаружение повреждений проводов N;
    • Сопротивление изоляции;
    • Целостность цепи и сопротивление;
    • Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи;
    • Сопротивление контура и линии;
    • Предполагаемый ток короткого замыкания на землю (PEFC/IK);
    • Предполагаемый ток короткого замыкания (PSC/IK);
    • Время переключения УЗО;
    • Уровень размыкания УЗО (проверка пилообразного сигнала);
    • Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки;
    • Переменное значение тока УЗО;
    • Последовательность автоматических проверок УЗО;
    • Индикатор чередования фаз.

    Интерфейс памяти многофункционального тестера электроустановок Fluke 1663:

    • Память Z Max;
    • Память;
    • омпьютерный интерфейс (при использовании с дополнительным ПО FlukeView и Fluke DMS);
    • Время и дата (при использовании с дополнительным ПО FlukeView).

    Особенности многофункционального тестера электроустановок Fluke 1663:

    • Переключаемая функция автозапуска (Вкл/Выкл) для проверки УЗО и контуров;
    • Самопроверка;
    • Дисплей с подсветкой.

  • Технические характеристики многофункционального тестера электроустановок Fluke 1663:

    Параметр Значение
    Измерение напряжения переменного тока
    Диапазон 500 В
    Разрешение 0,1 В
    Погрешность при 45–66 Гц 0,8 % + 3
    Входной импеданс 360 кОм
    Защита от перегрузки 660 В среднеквадратичное
    Проверка целостности цепи (RLO)
    Диапазон (автоматический выбор) 20 Ом / 200 Ом / 2000 Ом
    Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
    Напряжение разомкнутой цепи > 4 B
    Измерение сопротивления изоляции (RISO)
    Испытательные напряжения 50-100–250–500–1000 В
    Погрешность испытательного напряжения (при номинальной силе испытательного тока) +10%, –0%
    Испытательное напряжение 50 В
    100 В
    250 В
    500 В
    1000 В
    Диапазон сопротивления изоляции 20 MОм / 50 MОм
    20 MОм / 100 MОм
    20 MОм / 200 MОм
    20 MОм / 200 MОм / 500 MОм
    20 MОм / 200 MОм / 1000 MОм
    Разрешение 0,01 MОм / 0,1 MОм
    0,01 MОм / 0,1 MОм
    0,01 MОм / 0,1 MОм
    0,01 MОм / 0,1 MОм / 1 MОм
    0,01 MОм / 0,1 MОм / 1 MОм
    Испытательный ток 1 мА при 50 кОм
    1 мА при 100 кОм
    1 мА при 250 кОм
    1 мА при 500 кОм
    1 мА при 1 МОм
    Импеданс контура и шлейфа (ZI)
    Диапазон 10 Ом / 0,001 Ом / Режим больших токов мОм
    Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
    Ожидаемый ток короткого замыкания на землю, проверка PSC
    Диапазон 1000 А / 10 кА (50 кА)
    Разрешение 1 А / 0,1 кА
    Вычисление Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно.
    Проверка УЗО, проверяемые типы УЗО
    Тип УЗО AC¹
    G²,S³
    Модель 1662 A= «4», AC¹, G²,S³
    Примечания ¹Отклик на переменный ток
    ²Общего типа, без задержки
    ³Задержка времени
    = «4»Отклик на импульсный сигнал
    = «5»Отклик на сглаженный сигнал постоянного тока
    Проверка скорости срабатывания (ΔT)
    Настройки тока¹ 10–30–100–300–500–1000 мА – ВАр
    10–30–100 мА
    Множитель x ½, x 1
    x 5
    Диапазон измерений УЗО типа G 310 мс
    50 мс
    УЗО типа S 510 мс
    160 мс
    Примечания ¹1000 мА только для типа AC
    700 мА максимум для типа A в режиме ВАр
    режим ВАр недоступен для типа B.
    Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
    Диапазон тока 30–110 % номинального тока УЗО¹
    Величина ступени 10 % от IΔN²
    Длительность ступени Тип G 300 мс/ступень
    Тип S 500 мс/ступень
    Погрешность измерений ±5 %
    Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) 50–100 % для типа AC
    35–140 % для типа A (>10 мА)
    35–200 % для типа A (≤10 мА)
    50–200 % для типа B
    ²5 % для типа B
    Примечания ¹30–150 % для типа A IΔN >10 мА
    30–210 % для типа A IΔN = 10 мА
    20–210 % для типа B
    Проверка сопротивления заземления (RE)
    Диапазон 200 Ом / 2000 Ом
    Разрешение 0,1 Ом / 1 Ом
    Частота 128 Гц
    Выходное напряжение 25 В
    Индикация чередования фаз
    Пиктограмма icon phase sequence indicator Индикатор чередования фаз активен.
    Общие технические характеристики
    Размер (Д x Ш x В) 10 x 25 x 12,5 см
    Масса (с батареями) 1,3 кг
    Размер и количество батарей Тип АА, 6 шт.
    Степень защиты IP40
    Безопасность Соответствует требованиям EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010 2-ая редакция
    Перенапряжение CAT III / 500В; CAT IV 300В
    Производительность от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция

  • Комплект поставки Fluke 1663

    № Наименование Количество
    1 Многофункциональный тестер электроустановок Fluke 1663 1
    2 Твердый футляр для переноски C1600 1
    3 Адаптер для компенсации сопротивления измерительных проводов 1
    4 Сверхпрочный шнур питания 1
    5 Комплект стандартных измерительных проводов STD 1
    6 Ремешок для переноски и крепления на поясе с подкладкой 1
    7 Батарея AA (IEC LR6) 6
    8 Датчик с дистанционным управлением TP165X и измерительный провод 1
    9 Руководство пользователя на CD-ROM 1
    10 Краткое справочное руководство 1
