Многофункциональные измерители параметров электробезопасности

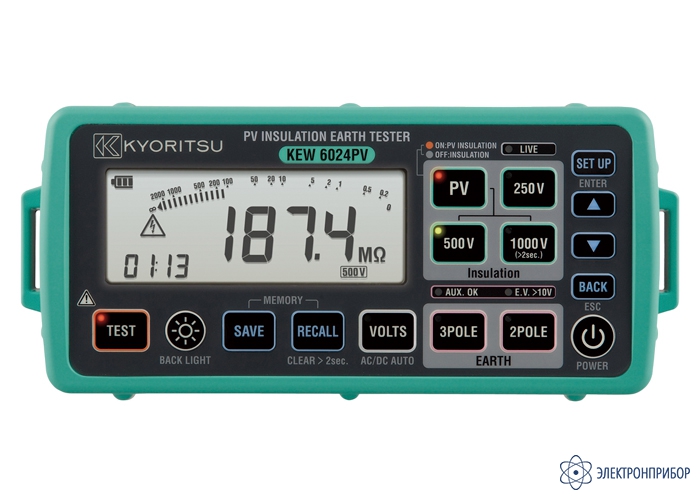

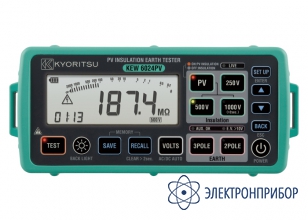

KEW 6024PV — измеритель параметров изоляции фотоэлектрических панелей

Код товара: 64112
  • Измеритель параметров изоляции фотоэлектрических панелей KEW 6024PV Измеритель параметров изоляции фотоэлектрических панелей KEW 6024PV Измеритель параметров изоляции фотоэлектрических панелей KEW 6024PV

    Назначение измерителя параметров изоляции фотоэлектрических панелей KEW 6024PV:

    KEW 6024PV может измерять сопротивление изоляции фотоэлектрических систем с открытым напряжением до 1000 В и низковольтных установок с напряжением до 600 В, кроме того, сопротивление заземления и напряжение переменного / постоянного тока распределительных линий и электроприборов.

    Особенности измерителя параметров изоляции фотоэлектрических панелей KEW 6024PV:

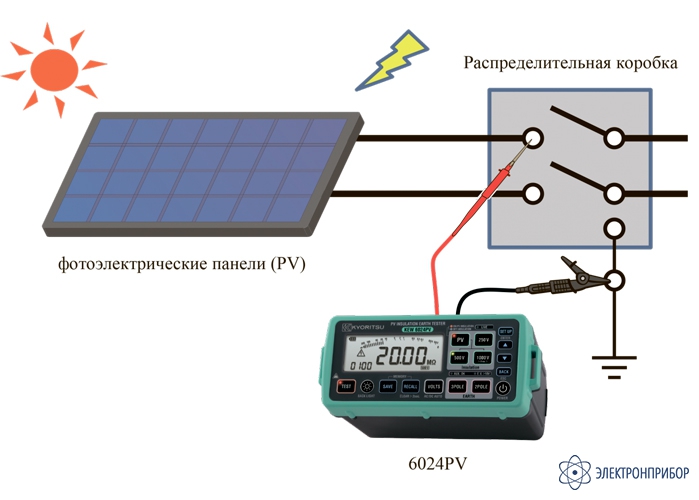

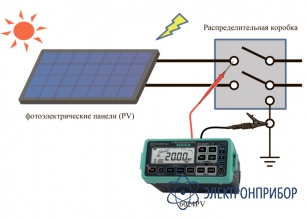

    • Точное измерение сопротивления изоляции фотоэлектрических панелей (PV), даже если панель находится в рабочем состянии;
    • Для измерения сопротивления изоляции нет необходимости закорачивать группу панелей или проводить испытания ночью (в нерабочем режиме);
    • Измерение сопротивления заземления с помощью вольтамперометрического метода 2х и 3х полюсным способом;

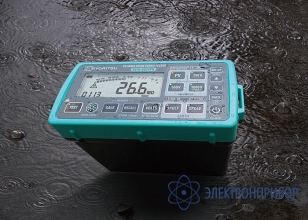

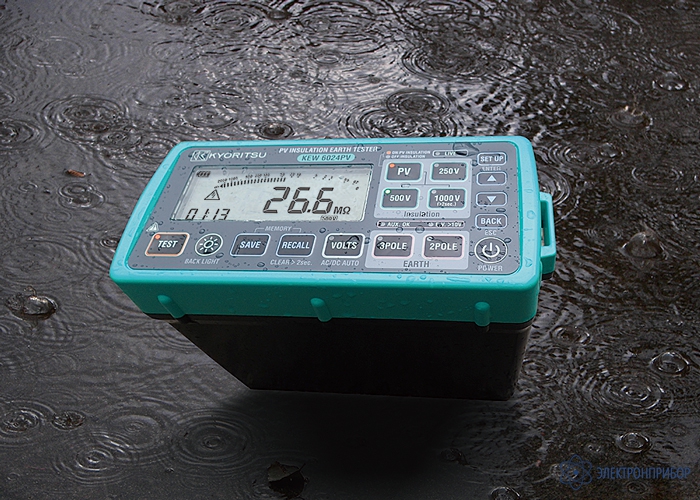

    • Водонепроницаемая конструкция: возможность работы в плохих погодных условиях;
    • Функция памяти до 1000 измеренных значений;
    • Люминисцентные кнопки и большой дисплей с подсветкой;
    • Одновременное отбражение времени и показаний измерений;
    • Небольшой размер и вес;
    • Щуп с дистанционным управлением входит в стандартную комплектацию;
    • Автоматический разряд с отображением напряжения и измеренного значения;
    • Передача данных и анализ в ПК с помощью программного обеспечения, входящего в комплект.

  • Технические характеристики измерителя параметров изоляции фотоэлектрических панелей KEW 6024PV:

    Параметр Значение
    Измерение сопротивления изоляции
    PV изоляция Изоляция
    Испытательное напряжение 500 В 1000 В 250 В 500 В 1000 В
    Диапазон измерения (автоматический диапазон) 20,00 / 200,0 / 2000 МОм 20,00 / 200,0 / 2000 МОм
    Среднее значение - 50 МОм
    Номинальный ток - 1,0 - 1,2 мА
    0,25 МОм 0,5 МОм 1 МОм
    Первый эффективный диапазон измерения 1,51 - 200,0 МОм 1,51 - 1000 МОм 1,51 - 100,0 МОм 1,51 - 200,0 МОм 1,51 - 1000 МОм
    Погрешность ± 1,5% изм.значение ± 5 ед.м.р. ± 1,5% изм.значение ± 5 ед.м.р.
    Второй эффективный диапазон измерения 0,00 - 1,50 МОм 0,00 - 1,50 МОм 1,20 - 1,50 МОм 1,20 - 1,50 МОм 1,20 - 1,50 МОм
    200,1 - 2000 МОм 1001 - 2000 МОм 100,1 - 2000 МОм 200,1 - 2000 МОм 1001 - 2000 МОм
    Погрешность ± 5,0% изм.значение ± 6 ед.м.р.
    Холостое напряжение 0 ... + 20%
    Ток короткого замыкания Максимально 1,5 мА
    Сопротивление заземления
    Диапазон измерения (автоматический диапазон) 20,00 / 200,0 / 2000 Ом
    Погрешность ± 3,0% изм.значение ± 0,1 Ом (диапазон 20 Ом) ± 3,0% изм.значение ± 3 ед.м.р. (диапазон 200/2000 Ом)
    Измерение напряжения
    Диапазоны измерения переменного тока 5 - 600 В (45 - 65 Гц) постоянного тока ± 5 - 1000 В
    Погрешность ± 1,0% изм.значение ± 4 ед.м.р.
    Применимые стандарты IEC 61010-1 CAT Ⅳ 300V, CATⅢ 600V защита от загрязнения 2;
    IEC 61010-2-030, IEC 61010-031, IEC 60529(IP54), IEC 61557-1,- 2,-5,-10, IEC 61326-1,2-2
    Источник питания LR6 (AA) (1,5 В) x 6
    Размеры 84 (Д) x 184 (Ш) x 133 (Г) мм
    Вес приблизительно 900 г (включая батареи)

  • Комплект поставки KEW 6024PV

    № Наименование Количество
    1 Измеритель параметров изоляции фотоэлектрических панелей KEW 6024PV 1
    2 Измерительные провода с переключателем дистанционного управления 7196B 1
    3 Измерительный провод с зажимом типа «крокодил» 7244A  1
    4 Удлинитель 8017 1
    5 Стандартный кабель CAT II 8072 1
    6 USB-адаптер с ПО «KEW Report» 8212-USB 1
    7 Плечевой ремень 9155 1
    8 Кейс для переноски 9156A 1
    9 Элементы питания LR6 6
    10 Руководство по эксплуатации 1

    Дополнительная комплектация KEW 6024PV

    (Поставляется за отдельную плату)

    № Наименование
    1 L-образный зонд 7243A
    2 Набор прецизионных измерительных шнуров 7245A
    3 Крючковый наконечник 8016
