DT 6509, DT6509

Многофункциональные измерители параметров электробезопасности

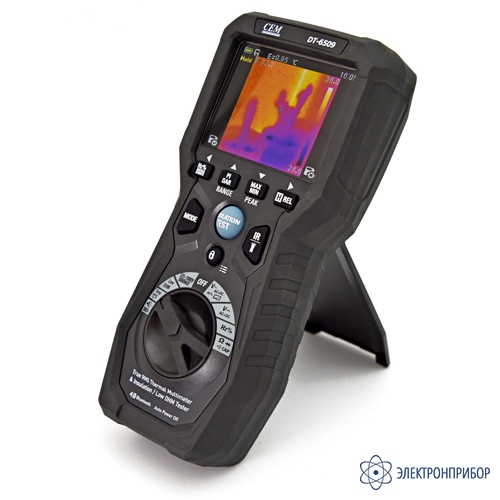

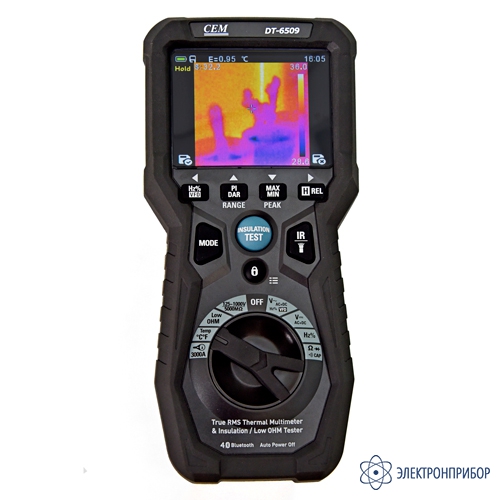

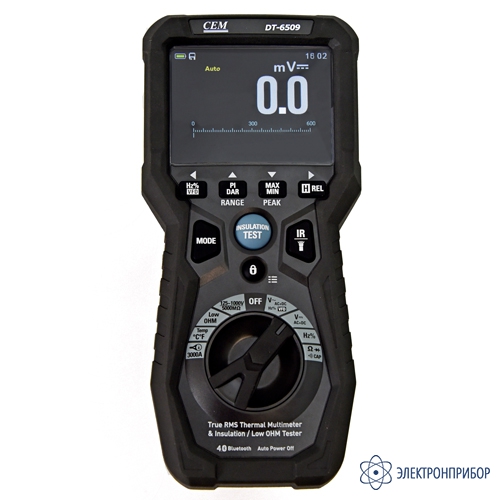

DT-6509 — тестер изоляции и микроомметр высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором

Код товара: 70655
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      875191

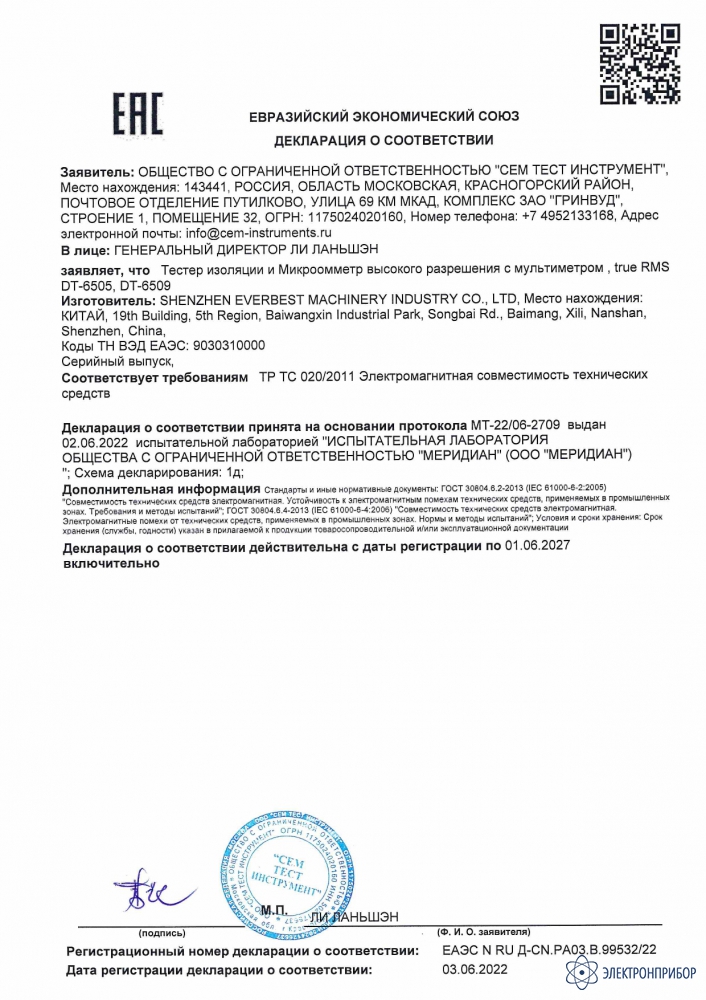

    Сертификаты

    Назначение тестера изоляции и микроомметра высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором DT-6509:

    DT-6509 - это профессиональный тестер изоляции, тепловизор и микрометр высокого разрешения, обеспечивающий быстрое время выборки аналого-цифрового преобразования, высокую точность и функции регистрации данных. Поддержка облачного сервера для передачи данных на смартфон для редактирования и хранения.

    Особенности тестера изоляции и микроомметра высокого разрешения с функцией мультиметра TRMS DT-6505:

    • 3,5" цветной TFT ЖК-дисплей с 6000 отсчетами;
    • Встроенный тепловизор с центральным перекрестием и измерения температуры горячей и холодной точек;
    • Высокая частота кадров тепловизора 50Гц;
    • Напряжение DC;
    • Напряжение AC.AC+DC TRMS;
    • Низкое сопротивление;
    • Гибкий токоизмерительный щуп;
    • Тест на обрыв, тестирование диодов;
    • Емкость;
    • Частота;
    • Коэффициент заполнения;
    • Температура с применением термопары типа K;
    • Тестер изоляции;
    • Функция регистратора.

  • Технические характеристики тестера изоляции и микроомметра высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором DT-6509:

    Параметр Значение
    Тепловизор
    Поле обзора (FOV) / Минимальное фокусное расстояние 21°x21°/0,5 м
    Пространственное разрешение (IFOV) 4,53 мрад
    ИК-разрешение 80 x 80 пикселей
    Температурная чувствительность/NETD <0,1°C при 30°C (86°F)/100мК
    Частота обновления кадров 50 Гц
    Фокусировка Фиксированная
    Фокусное расстояние 7,5 мм
    Матрица видеопреобразователя (FPA) / Спектральный диапазон Неохлаждаемый микроболометр/8-14 мкм
    Диапазон температур объекта -20 до 260°C (-4 до 302°F)
    Точность ±3°C (±3,6°F) или ±3% показания
    (температура окружающей среды 10 до 35°C, температура объекта >0°C)
    Диапазон Разрешение Точность Входной импеданс
    Постоянное напряжение
    600,0 мВ 0,1 мВ ±(0,8% + 8) >10 МОм
    6,000 В 0,001 В ±(0,5% + 5)
    60,00 В 0,01 В
    600,0 В 0,1 В ±(0,8% + 5)
    1000 В 1 В
    Диапазон Разрешение Точность (50-60 Гц) Точность (61-1 кГц)
    Переменное напряжение TRMS
    6,000 В 0,001 В ±(1,2% + 5) ±(2,5% + 5)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Диапазон Разрешение Точность Входной импеданс
    Напряжение АС + DC TRMS (50 до 1 кГц)
    6,000 В 0,001 В ±(2,5% + 20) >10 МОм
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Диапазон Разрешение Точность (*)
    Ток, измеренный гибким щупом (50 до 400 Гц)
    30,00 А 0,01 А ±(3,0% + 5)
    300,0 А 0,1 А
    3000 А 1 А
    Тестовый ток Максимальное напряжение разомкнутой цепи
    Тест диодов
    <2 мА 3,2 В DC
    Диапазон Разрешение Точность Зуммер
    Сопротивление и тест на обрыв
    600,0 Ом 0,1 Ом ±(1% + 10) <50 Ом
    6,000 кОм 0,001 кОм ±(0,8% + 5)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 МОм 0,001 МОм
    60,00 МОм 0,01 МОм ±(2,5% + 10)
    Диапазон Разрешение Точность
    Частота (электронная)
    60,00 Гц 0,01 Гц ±(0,2% ± 5)
    600,0 Гц 0,1 Гц
    6,000 кГц 0,001 кГц
    60,00 кГц 0,01 кГц
    600,0 кГц 0,1 кГц
    6,000 МГц 0,001 МГц
    10,00 МГц 0,01 МГц
    Частота (электрическая)
    40 до 10 кГц 0,01 до 0,001 кГц ±(1,0%+5)
    Емкость
    60,00 нФ 0,01 нФ ±(3,0% + 20)
    600,0 нФ 0,1 нФ ±(3,0% + 8)
    6,000 мкФ 0,001 мкФ
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ
    6000 мкФ 1 мкФ ±(3,5% + 20)
    Температура с помощью термопары типа К
    -20,0 до 600,0°C 0,1°C ±(2,5% + 5°C)
    600 до 1000°C 1°C
    -20,0 до 600,0°F 0.1°F ±(2,5% + 9,0°F)
    600 до 1800°F 1°F
    253,0 до 600,0K 0,1K ±(2,5% + 5K)
    600 до 1273K 1K
    Низкоомное сопротивление
    1,00 до 60,00 Ом 0,01 Ом ±(1,5% ± 40)
    60,0 до 600,0 Ом 0,1 Ом ±(1,5% ± 20)
    Контактное напряжение Диапазон Разрешение Точность Тестовый ток
    Мегомметр
    125 В (0% до 20%)       0,125 до 6,000 МОм 0,001 МОм ±(3,0%+20) 1 мА при нагрузке 125 кОм
    6,000 до 60,00 МОм 0,01 МОм ±(2,5%+8)
    60,00 до 600,0 МОм 0,1 МОм ± (3,0%+8)
    600 до 5000 МОм 1 МОм ± (5,0%+20)
    250 В (0% до 20%)       0,250 до 6,000 МОм 0,001 МОм ±(2,5%+20) 1 мА при нагрузке 250 кОм
    6,000 до 60,00 МОм 0,01 МОм ±(2,0%+8)
    60,00 до 600,0 МОм 0,1 МОм ± (3,0%+8)
    600 до 5000 МОм 1М Ом ± (5,0%+20)
    500 В (0% до 20%)       0,500 до 6,000 МОм 0,001 МОм ±(2,5%+20) 1 мА при нагрузке 500 кОм
    6,000 до 60,00 МОм 0,01 МОм ±(2,0%+8)
    60,00 до 600,0 МОм 0,1 МОм ± (3,0%+8)
    600 до 5000 МОм 1 МОм ± (5,0%+20)
    1000 В (0% до 20%)     1,000 до 6,000 МОм 0,001 МОм ±(3,0%+20) 1 мА при нагрузке 1 МОм
    6,000 до 60,00 МОм 0,01 МОм ±(2,5%+8)
    60,00 до 600,0 МОм 0,1 МОм ± (4,0%+8)
    600 до 5000 МОм 1 МОм ± (5,0%+20)

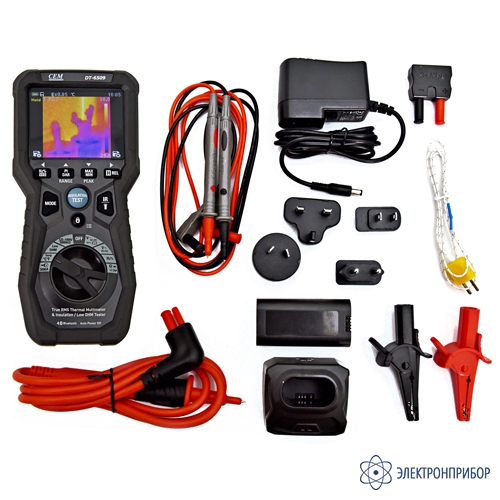

  • Комплект поставки DT-6509

    № Наименование Количество
    1 Тестер изоляции и микроомметр высокого разрешения с функцией мультиметра TRMS, со встроенным тепловизором DT-6509 1
    2 Кабели с зажимами Кельвина для измерения низких сопротивлений по 4-х проводной схеме 1
    3 Стандартные измерительные кабели 1
    4 Литий-ионный аккумулятор 1
    5 Зарядно-питающее устройство (сетевой адаптер) 1
    6 Термопара типа К 1
    7 Программное обеспечение 1
