DT-1500PV — многофункциональный тестер для проверки фотоэлектрических систем

Код товара: 85888
  • 4-6 дней
    Многофункциональный тестер для проверки фотоэлектрических систем DT-1500PV Многофункциональный тестер для проверки фотоэлектрических систем DT-1500PV

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      686245

    Назначение многофункционального тестера для проверки фотоэлектрических систем DT-1500PV:

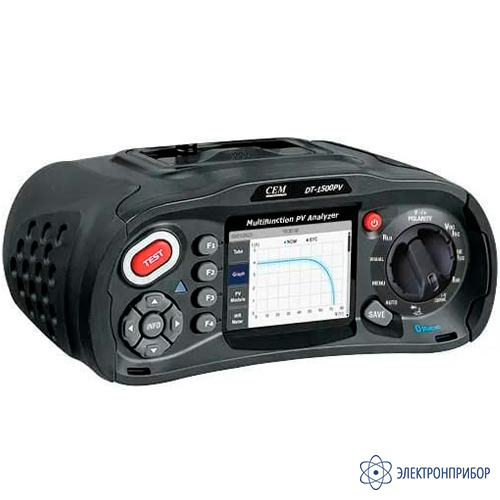

    Тестер для проверки фотоэлектрических систем DT-1500PV — многофункциональный портативный прибор с батарейным питанием, предназначенный для приемосдаточных и периодических испытаний фотоэлектрических систем (ФЭ), подключенных к сети.

    Особенности многофункционального тестера для проверки фотоэлектрических систем DT-1500PV:

    • измерение сопротивления защитного заземления (RLO) испытательным током ≥ 200 мА (при 2 Ом);
    • проверка полярности с автоматическим отображением и звуковым/визуальным оповещением при неправильном подключении;
    • измерение напряжения холостого хода (VOC) на модуле или в цепи до 1500 В постоянного тока;
    • измерение тока короткого замыкания (ISC) на модуле или в цепи до 30 А постоянного тока;
    • измерение сопротивления изоляции (RINS) при испытательном напряжении 100 В, 250 В, 500 В, 1000 В;
    • проверка блокирующих диодов (VBD) методами 1 и 2 по IEC 62446-1;
    • проверка байпасных диодов панели в затенённом состоянии или в темноте;
    • проверка устройств защиты от импульсных перенапряжений (УЗИП);
    • измерение мощности на стороне постоянного и переменного тока для проверки КПД;
    • измерение постоянного и переменного напряжения;
    • измерение постоянного и переменного тока с помощью клещевых зажимов;
    • снятие вольт-амперной характеристики (ВАХ) цепей панелей, включая построение графиков ВАХ и использование ПО для анализа, отчётности и сертификации.

  • Технические характеристики многофункционального тестера для проверки фотоэлектрических систем DT-1500PV:

    Сопротивление защитного заземления RLO
    Диапазон индикации Диапазон измерений Разрешение Погрешность
    0…19,99 Ом 0,2…19,99 Ом 0,01 Ом ±(2% + 2 единицы младшего разряда)
    20…199,9 Ом 20…199,9 Ом 0,1 Ом
    200…2000 Ом 200…2000 Ом 1 Ом ±(5% + 2 единицы младшего разряда)
    Испытательный ток: ≥ 200 мА (≤ 2 Ом + RCOMP) (количество тестов на непрерывность (200 мА при 0,1 Ом) на одном комплекте новых батарей составляет > 1000); испытательное напряжение: 4…10 В постоянного тока; реверс полярности: да; компенсация сопротивления измерительных проводов (Rcomp): до 3 Ом.
    Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 50 В переменного/постоянного тока (типовое значение) перед началом измерения.
    Напряжение холостого хода (VOC) ФЭ модуля/цепи
    0…99,9 В 5…99,9 В 0,1 В ±(0,5% + 2 единицы младшего разряда)
    100…1000 В 100…1500 В 1 В
    Проверка полярности: да.
    Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 5 В переменного тока перед началом измерения.
    Ток короткого замыкания (ISC) ФЭ модуля/цепи
    0…30 А 0,2…30 А 0,1 А ±(1% + 2 единицы младшего разряда)
    Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 5 В переменного тока (типовое значение) перед началом измерения.
    Сопротивление изоляции RINS
    0…99,99 МОм 0,2…99,99 МОм 0,01 МОм ±(5% + 5 единиц младшего разряда)
    100…199,9 МОм 100…199,9 МОм 0,1 МОм ±(10% + 5 единиц младшего разряда)
    200…999 МОм 200…999 МОм 1 МОм ±(20% + 5 единиц младшего разряда)
    испытательное напряжение без нагрузки 50 В/100 В/250 В до 199,9 МОм 1 В ±(0% + 25 единиц младшего разряда)
    500 В/1000 В до 999 МОм
    Испытательный ток: минимальный 1 мА (при 250 кОм/500 кОм/1 МОм); максимальный 1,5 мА (короткое замыкание).
    Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 15 В переменного тока (типовое значение) перед началом измерения.
    Максимальная ёмкостная нагрузка: до 2 мкФ при 1 МОм.
    Примечание. Количество тестов изоляции на комплекте новых батарей составляет > 900 при 1000 В/1 МОм
    Проверка блокирующих диодов (VBD)
    0…6 В постоянного тока 0,5…6 В постоянного тока 0,01 В постоянного тока ±(5% + 10 единиц младшего разряда)
    Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 50 В переменного/постоянного тока (типовое значение) перед началом измерения.
    Устройства защиты от импульсных перенапряжений (УЗИП)
    0…1000 В постоянного тока 50…1000 В постоянного тока 1 В постоянного тока ±(10% + 5 единиц младшего разряда)
    Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 50 В переменного/постоянного тока (типовое значение) перед началом измерения.
    Истинное среднеквадратичное значение RMS, ACV, DCV, ACA, DCA
    тестер фотоэлектрических систем измеряет как переменную, так и постоянную составляющую сигнала (напряжения или тока) и отображает комбинированное среднеквадратичное значение (переменный ток + постоянный ток);
    отображение единиц измерения переменного или постоянного тока зависит от наличия перехода сигнала через ноль
    Напряжение переменного и постоянного тока, измерение через тестовые гнёзда 4 мм
    0…99,9 В переменного тока 5…99,9 В переменного тока 0,1 В ±(2,5% + 2 единицы младшего разряда) (постоянный ток, переменный ток 50/60 Гц)
    100…700 В переменного тока 100…700 В переменного тока 1 В
    0…99,9 В постоянного тока 5…99,9 В постоянного тока 0,1 В
    100…1500 В постоянного тока 100…1500 В постоянного тока 1 В
    Определение переменного/постоянного тока: да, автоматически; проверка полярности (прямой/обратной): да.
    Переменный/постоянный ток с помощью токовых клещей
    0…400 А постоянного тока 1…400 А постоянного тока 0,1 А ±(3% + 8 единиц младшего разряда)* (постоянный ток, переменный ток 50/60 Гц)
    0…400 А переменного тока (истинное среднеквадратичное значение TRMS) 1…400 А переменного тока (истинное среднеквадратичное значение TRMS)
    * - погрешность клещей не включена, смотреть раздел «Погрешности токовых клещей».
    Измерение мощности переменного/постоянного тока с помощью токовых клещей
    0…700 В переменного тока 5…700 В переменного тока 0,1 В ±(2% + 5 единиц младшего разряда)
    0…1500 В постоянного тока 5…1500 В постоянного тока
    0…400 А переменного/постоянного тока 1…400 А переменного/постоянного тока 0,1 А ±(3% + 8 единиц младшего разряда)
    0 Вт/В·А…600 кВт/кВ·А 5 Вт/В·А…600 кВт/кВ·А 1 Вт/В·А;
    1 кВт/кВ·А    		 ±(7,5%VI + 0,6V + 0,2I)
    Погрешности токовых клещей
    Диапазон измерений Выходной сигнал Погрешность Максимальный гистерезис
    1…400 А постоянного или переменного тока < 1 кГц 10 мВ/А переменного/постоянного тока ±(1,5% + 0,5 А) (постоянный ток, переменный ток 50/60 Гц) ±0,4 А
    Погрешность определена как ±(% от показания + единицы младшего разряда) при температуре 23°C ± 5°C и относительной влажности ≤ 80%.
    Дополнительная температурная погрешность (для диапазонов 0-18°C и 28-50°C): 0,1 × (базовая погрешность) на каждый градус (°C).
    Беспроводной радиомодуль
    Диапазон частот Выходная мощность
    2,402…2,480 ГГц 8 дБм
    Общие характеристики
    Максимальное напряжение относительно земли (для любой клеммы) 1500 В постоянного тока
    Максимальное дифференциальное напряжение (между красной и синей клеммами) 700 В переменного тока
    Размеры (Д × Ш × В) 10 × 25 × 12,5 см
    Масса с аккумуляторной батареей 1,4 кг
    Аккумуляторная батарея литиевая, 7,4 В/7500 мА·ч
    Ресурс батареи до 1000 измерений
    Предохранители F2: FF 500 мА, 1000 В, IR 30 кА, 6,3 × 32 мм
    F3: FF 1 А, 1000 В, IR 30 кА, 6,3 × 2 мм
    F4: gPV 1000 В постоянного тока, 30 А, IR 30 кА (L/R = 2 мс), 14 × 65 мм
    Рабочая температура от 0 до 50°C (от 32 до 122°F)
    Температура хранения от -30 до 60°C (от -22 до 140°F), батарея извлечена
    Относительная влажность до 80%
    Рабочая высота над уровнем моря 2000 м
    Высота хранения над уровнем моря 12 000 м
    Виброустойчивость MIL-PRF-28800F, класс 2
    Степень защиты оболочки IEC 60529: IP40
    Интерфейс связи USB Type-C и Bluetooth
    Версия беспроводного соединения Bluetooth 5.0

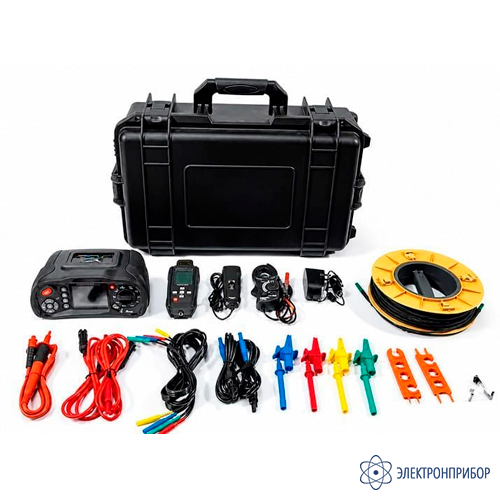

  • Комплект поставки DT-1500PV

    № Наименование Количество
    1 Многофункциональный тестер для проверки фотоэлектрических систем DT-1500PV 1
    2 Токовые клещи переменного/постоянного тока 40 А/400 А  1
    3 Беспроводной измеритель солнечной инсоляции 1
    4 Адаптер установки нуля 1
    5 Комплект измерительных проводов на катушке (30 м) 1
    6 Тестовый щуп с кнопкой дистанционного управления 1
    7 Комплект измерительных проводов 1
    8 Комплект измерительных проводов MC4 (штекер и гнездо) 1
