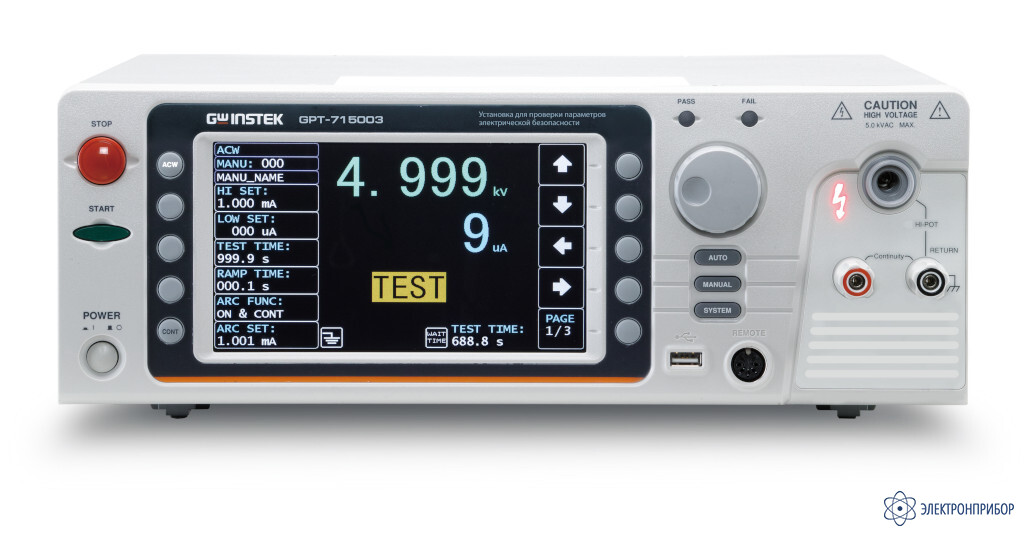

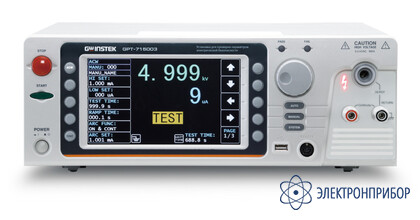

GPT715003, GPT 715003

GPT-715003 — установка для проверки параметров электрической безопасности

Код товара: 57683
    • Гарантия

      24 месяца

    • Госреестр СИ РФ

      84529-22 до 30.01.2027

    • Производитель

      GW Instek, Тайвань

    Описание установки для проверки параметров электрической безопасности GPT-715003:

    Модели серии GPT-715000 оснащены новой уникальной функцией развертки (sweep), которая отображает диаграмму кривой результатов испытаний исследуемого объекта (ИУ). Ведется поточенная запись (шаг за шагом) результатов измерений по итогам приложенного напряжения / тока и соответствующих настроек установки (например, начальное Uисп, время нарастания, продолжительность теста или время спада). После завершения теста, пользователи могут узнать количество приложенной энергии (напряжение / ток в конкретный момент теста) и результаты измерения, перемещая по графику курсор, т таким образом помогая оператору понять изменения и взаимозависимость измеренных параметров в ходе испытания (ток или сопротивление). Функция также может использоваться для локализации критических точек - провалов теста исследуемых объектов (пробоя). Ресурсы статистической обработки результатов измерений (Statistics Function) позволяют сразу оценить полученные данные для прогнозных оценок с целью повешения достоверности интерпретации итогов испытаний.

    Особенность серии заключается в поддержке испытаний емкостной нагрузки (до 47 мкФ). Это позволяет применять установки для тестирования ИУ с большой входной емкостью - импульсные источники питания, изделия бытовой техники и др. электронные устройства, использующие в выходных цепях сглаживающие фильтры для подавления НЧ шумов и пульсаций. Значение емкости в цепи зависит от конструкции конкретного ИУ. Как правило, представленные в настоящее время на рынке СИ тестеры электробезопасности (УПУ-5М и др.) имеют диапазон значений макс. ёмкости ИУ не более 5- 20 мкФ (реж. Авто/ Ручной). В случае тестирования ИУ с емкостной компонентой в цепи измерений (режим испытания на пробой постоянным напряжением/ DCW) для корректности испытания необходимо учитывать первоначальный заряд конденсаторов в момент запуска теста. Процесс заряда в момент подачи нарастающего напряжения теста (даже при емкости ~1 мкФ) будет занимать дополнительное время, и в некоторых случаях длительность может превысить предел установки таймера (≥ 999с). Если заряд не будет завершен, то это повлияет на результат испытаний. Учитывая это (и в порядке обратной связи от пользователей) разработчики в моделях новой серии GPT715000 модернизировали выходные каскады и увеличили диапазон максимальной ёмкости в ИУ до 47 мкФ.

    Ещё одной новацией реализованной в серии GPT-715000 стала возможность установки времени задержки на следующий запуск испытаний (Wait time). Эта функция позволяет задавать временной интервал от старта испытаний до индикации в установке GPT информации об итогах теста. По умолчанию сообщение «Негоден»/ FAIL появляется через типовое контрольное время 0,3 секунды, однако для некоторых категорий ИУ может потребоваться больше времени для получения окончательного итога (с более стабильным результатом). Данная функция позволяет пользователю при необходимости самостоятельно регулировать этот параметр, чтобы учитывать конкретные испытательные приложения или специфику тестовой ситуации.

    Особенности установки для проверки параметров электрической безопасности GPT-715003:

    • Выходная мощность 500 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности (КПД 90%) и надежности УПУ при тестировании;
    • Испытание переменным напряжением до 5 кВ, частота 50/60 Гц;
    • Высокое разрешение: 1 мкА - по току, 1 В – по напряжению;
    • Режим GC (Iисп100мА): измерение сопротивления цепей безопасности (заземления), контроль целостности защитных проводников (Continuity);
    • Испытание постоянным напряжением до 6 кВ;
    • Измерение сопротивления изоляции;
    • Установка ВВ напряжения при отключенной нагрузке, регулировка Uисп в ходе теста, МК-процессорное управление, высокая стабильность Uисп;
    • Испытания емкостной нагрузки (до 47 мкФ);
    • Режимы запуска испытаний: «Ручной»/ «Авто», функция качания Sweep (график/ таблица), статистическая обработка результатов;
    • Тест по таймеру (заданное время - «Нарастание»/ «Спад»);
    • Световая и звуковая индикация (состояние, результат теста);
    • Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);

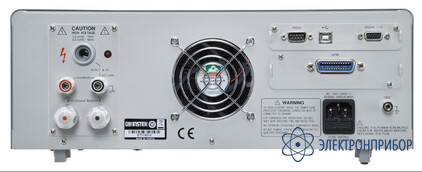

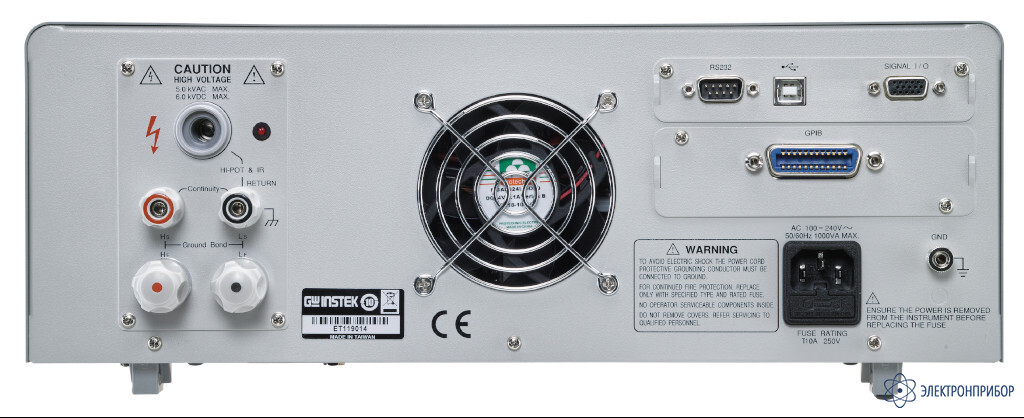

    • Дублирование функционального выхода на задней панели;
    • Испытания с подключением установки к «земле» или изолирования от точки общего потенциала (GND – On/ Off);
    • Память: 100 ячеек для записи профилей (10 блоков);
    • Графический цветной TFT дисплей (диаг. 18 см);
    • Интерфейс: RS-232, USB (2), опции: GPIB, LAN;
    • Тест в соответствии с требованиями МЭК 61010-2-034.
  • Технические характеристики установки для проверки параметров электрической безопасности GPT-715003:

    Параметр GPT-715001 GPT-715002 GPT-715003 GPT-715004
    Истыптание переменным током ACW
    Испытательное напряжение 0,05 кВ…5 кВ; частота 50/60 Гц (выбирается)
    Погрещность установки ± (1 % + 5В), для Uисп ≥ 50 В (без нагрузки)
    Разрешение 1 В
    Диапазон установки тока 0,001 мА…100 мА (для Uисп ≤ 5кВ); 0,001 мА…10 мА (для Uисп ≤ 0,5кВ)
    Погрешность установки ± (1 % + 30 мкА)
    Максимальное разрешение 1 мкА / 10 мкА / 100 мкА
    Максимальная выходная мощность 500 ВА (5 кВ / 100 мА)
    Форма напряжения Uисп Синусоидальная (50/60 Гц – выбирается)
    Испытание постоянным током DCW
    Испытательное напряжение - 0,05 кВ…6 кВ
    Погрешность установки - ± (1 % + 5 В), для Uисп ≥ 50 В (без нагрузки)
    Разрешение - 1 В
    Диапазон установки тока - 0,001 мА ... 20 мА
    Погрешность установки - ± (1,5 % + 3 мкА) для I < 1 мА;
    ± (1,5 % + 30 мкА) для I ≥ 1 мА
    Максимальная выходная мощность - 100 Вт (5 кВ/ 20 мА)
    Измерение сопротивления изоляции IR
    Тестовое напряжение - - 50 …1200 В, постоянное (разрешение 50В)
    Погрешность установки - - ± (1 % + 5 В)
    Диапазон измерений - - 0,1 МОм…50 ГОм
    Погрешность измерения - - ± 5 % (базовая)
    Измерение сопротивления низкоомных цепей GB
    Тестовое напряжение - - - ~8 В макс (ХХ), частота 50/60 Гц (4-х пр. схема)
    Тестовый ток - - - 3 А…32 А
    Разрешение - - - 0,01 А
    Диапазон измерений - - - 1мОм…650 мОм
    Разрешение - - - 0,1 мОм
    Погрешность измерений - - - ± (1 % + 2 мОм)
    Детектор токов утечки (ARC DETECT)
    Диапазон установки 0,1…40 мА
    Общие характеристики
    Время испытания (таймер) 0,1...999,9 с (Нарастание /спад) или непрерывно (Off)
    Погрешность установки ±1*10-4 + 20 мс
    Задержка запуска 0,1...999,9 с
    Дисплей Цветной графический TFT- индикатор (18 см)
    Память 100 ячеек (запись/вызов -10 профилей теста)
    Напряжение питания ~100В…240В ± 10%, 50 / 60 Гц
    Интерфейс RS-232, USB (2 host/ device), I/O – аналоговое управление
    Потребляемая мощность Не более 400 ВА
    Габаритные размеры, мм 380 х 148 х 492
    Масса, кг 17 21
  • Комплект поставки GPT-715003

    Наименование Количество
    1 Установка для проверки параметров электрической безопасности GPT-715003 1
    2 Комплект измерительных проводов (1-GHT-115) 1
    3 Соединительный кабель для терминала ДУ / Remote (1-GHT-119) 1
    4 Шнур питания 1

    Дополнительная комплектация GPT-715003:

    (Поставляется за отдельную плату)

    Наименование
    1 Модуль интерфейс GPIB (сменная карта)
    2 Модуль интерфейс LAN (сменная карта)
    3 Высоковольтный 2-х пр. пробник-щуп (1 к-т - GHT-205)
    4 Высоковольтные изм. провода 2м типа «пистолет» с выдвижным электродом (1 к-т - GHT-113)
